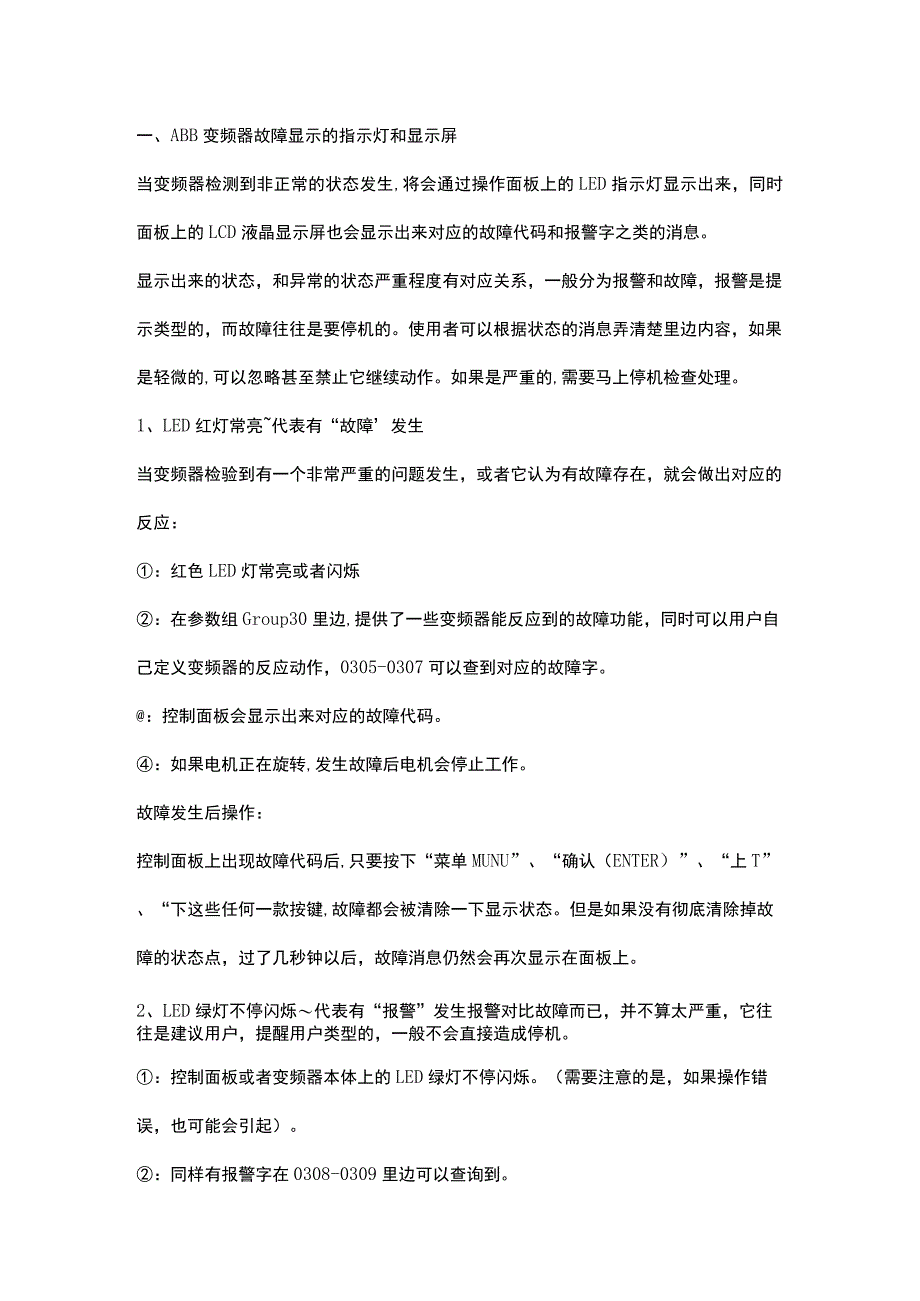

1、一、ABB变频器故障显示的指示灯和显示屏当变频器检测到非正常的状态发生,将会通过操作面板上的LED指示灯显示出来，同时面板上的LCD液晶显示屏也会显示出来对应的故障代码和报警字之类的消息。显示出来的状态，和异常的状态严重程度有对应关系，一般分为报警和故障，报警是提示类型的，而故障往往是要停机的。使用者可以根据状态的消息弄清楚里边内容，如果是轻微的,可以忽略甚至禁止它继续动作。如果是严重的,需要马上停机检查处理。1、LED红灯常亮代表有“故障发生当变频器检验到有一个非常严重的问题发生，或者它认为有故障存在，就会做出对应的反应：红色LED灯常亮或者闪烁：在参数组Group30里边,提供了一些变频器
2、能反应到的故障功能，同时可以用户自己定义变频器的反应动作，0305-0307可以查到对应的故障字。：控制面板会显示出来对应的故障代码。：如果电机正在旋转,发生故障后电机会停止工作。故障发生后操作：控制面板上出现故障代码后,只要按下“菜单MUNU”、“确认（ENTER）”、“上T”、“下这些任何一款按键,故障都会被清除一下显示状态。但是如果没有彻底清除掉故障的状态点，过了几秒钟以后，故障消息仍然会再次显示在面板上。2、LED绿灯不停闪烁代表有“报警”发生报警对比故障而已，并不算太严重，它往往是建议用户，提醒用户类型的，一般不会直接造成停机。：控制面板或者变频器本体上的LED绿灯不停闪烁。（需要注

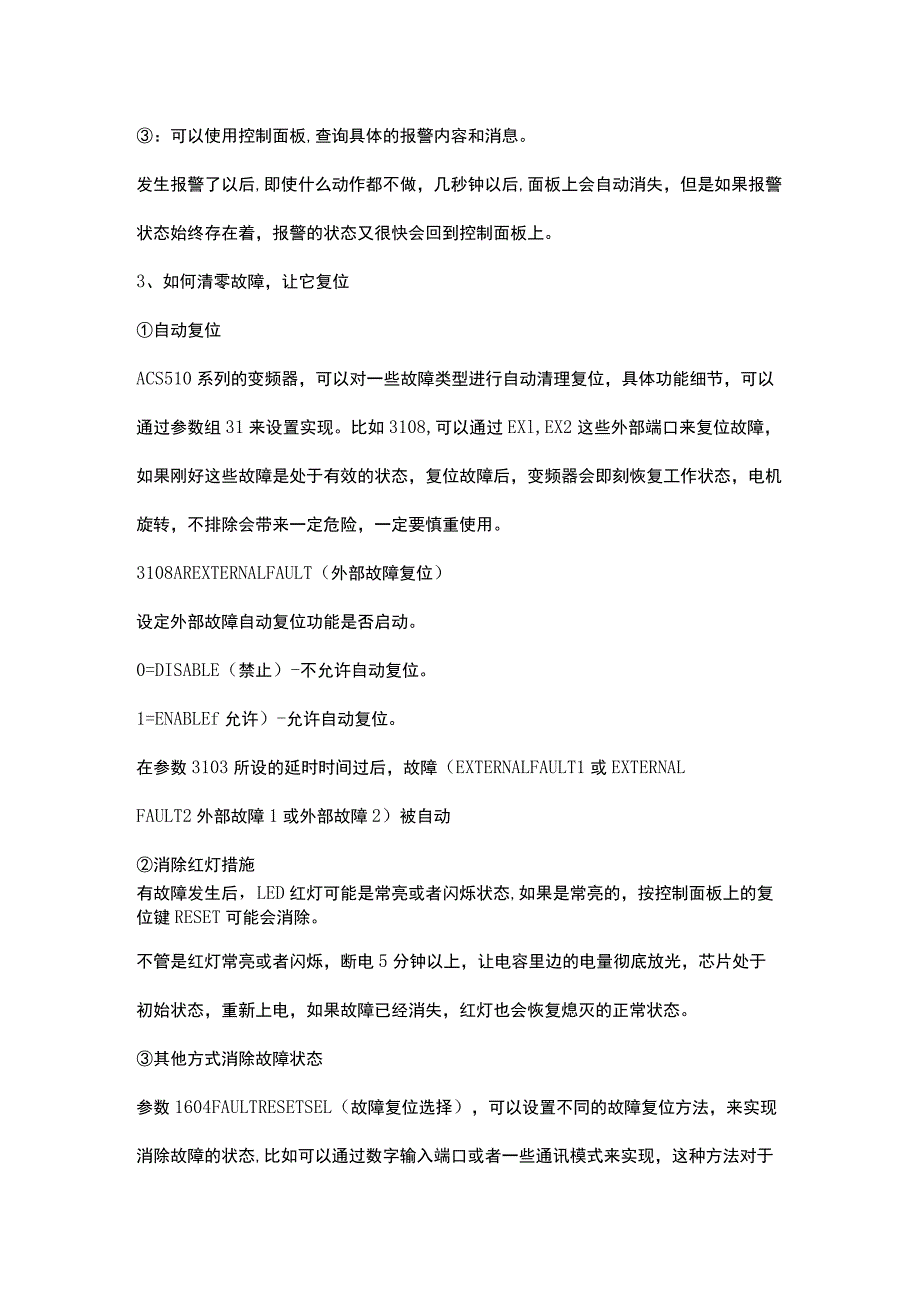

3、意的是，如果操作错误，也可能会引起）。：同样有报警字在0308-0309里边可以查询到。：可以使用控制面板,查询具体的报警内容和消息。发生报警了以后,即使什么动作都不做，几秒钟以后,面板上会自动消失，但是如果报警状态始终存在着，报警的状态又很快会回到控制面板上。3、如何清零故障，让它复位自动复位ACS510系列的变频器，可以对一些故障类型进行自动清理复位，具体功能细节，可以通过参数组31来设置实现。比如3108,可以通过EXl,EX2这些外部端口来复位故障，如果刚好这些故障是处于有效的状态，复位故障后，变频器会即刻恢复工作状态，电机旋转，不排除会带来一定危险，一定要慎重使用。3108AREXT
4、ERNALFAULT（外部故障复位）设定外部故障自动复位功能是否启动。0=DISABLE（禁止）-不允许自动复位。1=ENABLEf允许）-允许自动复位。在参数3103所设的延时时间过后，故障（EXTERNALFAULT1或EXTERNALFAULT2外部故障1或外部故障2）被自动消除红灯措施有故障发生后，LED红灯可能是常亮或者闪烁状态,如果是常亮的，按控制面板上的复位键RESET可能会消除。不管是红灯常亮或者闪烁，断电5分钟以上，让电容里边的电量彻底放光，芯片处于初始状态，重新上电，如果故障已经消失，红灯也会恢复熄灭的正常状态。其他方式消除故障状态参数1604FAULTRESETSEL（故
5、障复位选择），可以设置不同的故障复位方法，来实现消除故障的状态,比如可以通过数字输入端口或者一些通讯模式来实现，这种方法对于变频器和PLC之类装置一起使用的时候比较好用。同样要注意的是，如果故障消失了，使用这些外部的复位方法来复位，不排除电机突然启动，一定要留意人和设备的安全性。4、查看历史故障记录Group04参数组,还可以查看历史故障记录,其中0401代表最后一次发生的故障，0402是倒数第二次发生的故障,0430是倒数第三次的。这样在变频器发生故障的时候，可以进入这三个参数里边，查看是否最近三次故障情况一致，扩展思路来找出故障原因。历史故障记录,也可以通过人工操作来清除掉,方法如下：通过
6、控制面板，找到里边的参数0401,然后按下编辑EDIT键，接着同时按下门键,选择保存SAVE键来完成历史故障的清零操作。报警校正步骤如下：1 ：决定报警是否需要任何校正行为（并不是总要求需要又校正行为）。2 ：使用报警列表找到问题的原因。二、ABB变频器故障代码和故障分析1、ABB变频器控制面板上显示:FOOl内容：OVERCURRENT过流报警意义：变频器的输出电流过大，已经超过了变频器允许的跳闸上限值，限制电流的控制器被激活了。诊断方向：检查电机和相关负载是否超标。检查建议：(1)加减速时间过短，适当设定长一点；加速时间1(ACCELERTIME1)对应参数2202(2)检查电动楣口主电缆
7、是否存在绝缘不好,存在漏电,或者主线路过长,或者接错线位置等。(3)在高温环境，比如变频器使用的场所温度超过了40。，或者海拔比较高，这时候需要放大一号功率来使用，相当于变频器降容使用才可以正常工作。如果和平时一样使用，可能会产生过流问题。(4)机械负载方面，不能超过电机的额定扭矩，否则也会引起变频器这头过流保护。2、ABB变频器控制面板上显示:F002内容：OVERVOLTAGE过压报警意义：变频器的输入电压超过一定范围了，母线电压太高了，过电压的保护控制器被激活了。诊断方向：输入的静态电源电压过高或者中间母线瞬态电压过压。减速时间太短了。电压和阀值：对于200V的变频器而言，中间母线直流电
8、压的跳闸值是420V,而40OV的变频器中间母线直流电压的跳闸值是840V,电压超过了阀值就会报F0002o检查建议：(1)检查过电压保护控制器的阀值设定范围(2)检查输入交流电源的稳态和瞬态电压大小(3)减速时间设定过长,减速时间1(2203Dcelertimei)和减速时间2(2206LERTIME2)这两个参数设定太小了，调大一点。(4)频繁制动负载，需要外加制动单元和制动电阻，如果不加，减速时间又不合理，也可能会出现2002报警，另外要禁止母线直流过电压保护功能。3、ABB变频器控制面板上显示:F003内容：devovertemp过温报警意义：代表底部散热器的温度超标了，超过了135。
9、C诊断方向：散热器的温度太高了,上边的热保护开关动作了。R1-R4为115,R5-R6为125oCo检查建议：查看风扇是否正常工作，或者风速上匕较低。变频器的空气流通回路受阻,比如变频器里边有杂物。散热器堆满积尘。变频器的使用环境温度比较高。电动机工作在超负荷状态。4、ABB变频器控制面板上显示:F004内容：SHORTCIRC短路,输出主回路短路诊断方向：电动机的主回路线路或者电机内部有短路，实际变频器主功率模块有问题也会产生这类报警。检查建议：拆掉变频器UVW端的主电缆，单独用绝缘摇表测量线路和电动机相间绝缘电阻，是否高于5兆欧，在变频器和电机之间没有连接主电缆的时候，单独给变频器供电，看
10、看变频器是否有F003报警来区分故障点是否在变频器本身。5、ABB变频器控制面板上显示:F005属于厂家保留参数，发生这类故障，建议初始化一下，如果还不行，就更换主板。6、ABB变频器控制面板上显示:F006内容：DCundervolt直流母线欠压，低于动作的阀值。诊断方向：输入的电源电压和母线电压输入的电源AC缺相。直流回路的熔断器已经熔断。输入的电源电压偏低。母线电容老化或者容量不足。加速时间太短。负载太重其他的故障报警，可以参考以下表格：故障代码控制盘上显示的故障名称故障描述及其纠正措施1overcurrent过流输出电流过大。检查和排除:电机过放.加速时间过短（参数2202ACCELE
11、RTIME1（加速时间1）和2205ACCELERtime2（加I速时间2）电机故KU电机电兔故片或接线惜况.2DCovervoltIXiiK中间网路DC电小过而，依代和井除: 输入储的供电电源发生的态或附态过电冰 减速时间过短（参数2203DECELERTIME1（减速时间1）和2206DECELERTIME2（M速时间2）。 制动斩波器选型太小（如果们： 确认过电眼控制器处正常作状态（仞Il参数2005）3devovertemp过谢放热器过温.温度达到或却过极限值。R1-R4：115R5/R6：125检查和井除: 风扇故障 空气流通受阻. 散热器枳尘 环境温度过而： 电机负战过大.4SHO
12、RTCIRC川路短路故KL怆查和排除:电机电罐或电机短路供电电源扰动.5保留未用,6DCundervoltH流欠压中间眄路DC电H、足.检位和排除: 供电电源缺相. 焰蜥等烙Bie 主电源欠川M:退工之冢控制盘上显示的故障名称故障描述及其纠正指*7AHLOSSAU设拟输入1A失.根加脍入侬小广抄数3021AlIFuruMIT（Al放隙极IW）的侑.桁介和打除：模拟编人仔号源及北接线.您数3021AllFLTuMIT（Al故障极限）的设式）|ILKt3001AKMlNFUNCTION（Al故障J力债）.8A2LOSSA2工失模拟喻入2失校拉摘入例小J参H3022A2Fitlimit（ai故不嵌取
13、）的值.检作和“除，校拟输入自号源及其按戌.拿数3022i2fltumit（ai故卬极以）的设置，Himrt31AKMlNFUNCTION（AI故隙功能）.9MOTTEMP电机过温电机过热.*r他动的估算成人度反馈俏号. 冷台电机是舍过我. 必整川广仰灯的参数（30053009）. 依什温度也超器和与数州35中的参数设置.10PANELLOSS控制工大PN制通讯丢失,JlII： 小动处本地控M（控制fitH小LOC.本地）,成 传动处于运程控制快R（REM远出）RAJ/停/方向/给定他俏号小门投制秋冷苗 通玳段路和接找. %3002PANELCOMMERROR（控M秋工失故玲）. 参数加10的
14、称效：柠割命令输入利参数依11待足选打（Kf动小兀达行JREM（）模式）.11保IW木川.12MOTORSTAU电机电机或L2MM.电机运hJMMK.冷作以卜为项： 过我. 电机功率不终. 参数30103012.13保用木川14EXTERNALFLT1外部故障1第外部A攵/报警对应的数字辎入激活.Vl3003EXTERNALFAULT1（外部故R1）.15EXTERNALFLT2外部收力2第外部故依报警对应的数字输入激活.您见参数3004EXTERNALFAULT2（外沈故障2）.16EARTHFAULT接地故如可娥住电机成电机电口处戊漓列的接纳故好.传动运行或停止的时恢都瞄控筑黛树9.传动停
