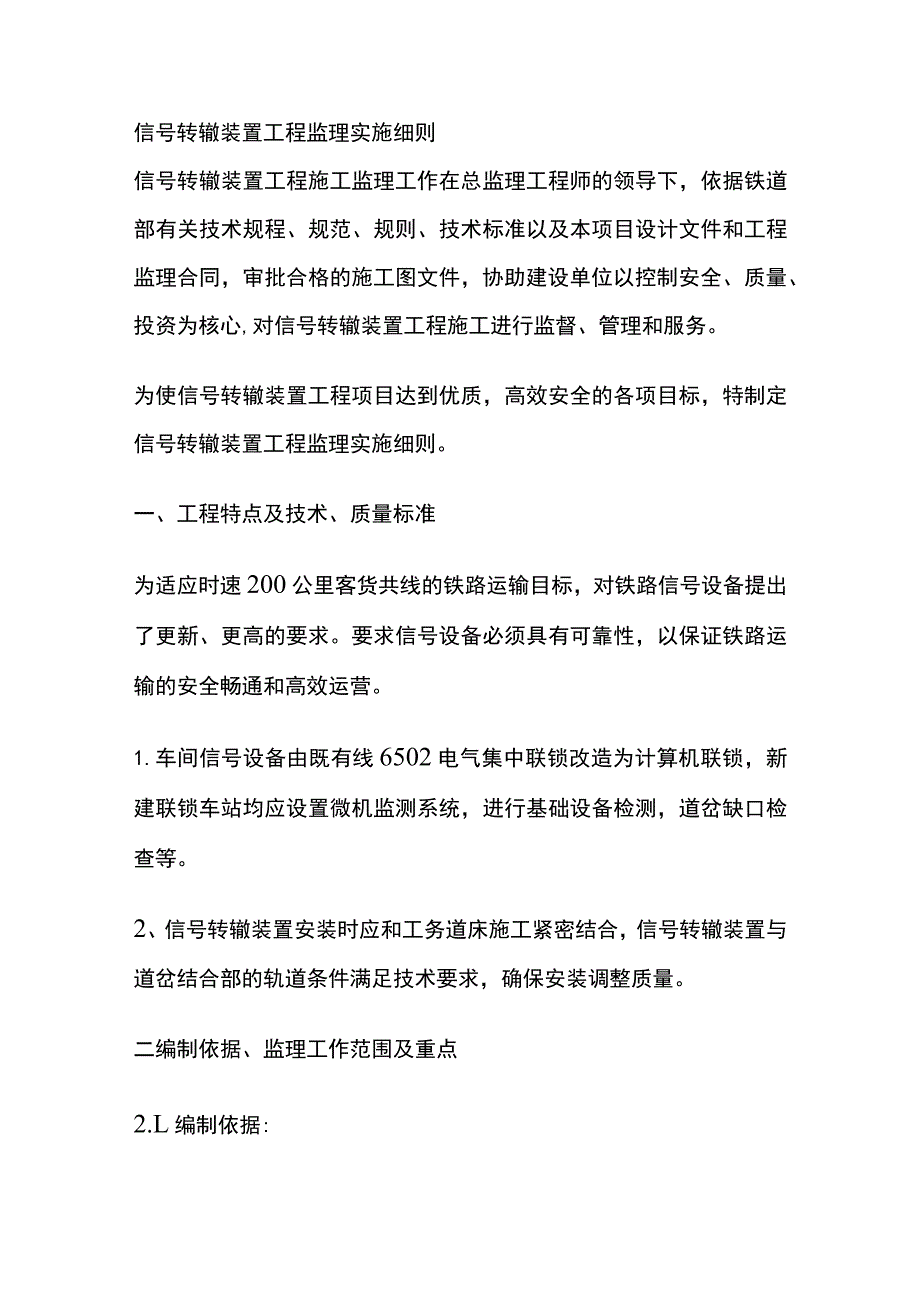

1、信号转辙装置工程监理实施细则信号转辙装置工程施工监理工作在总监理工程师的领导下，依据铁道部有关技术规程、规范、规则、技术标准以及本项目设计文件和工程监理合同，审批合格的施工图文件，协助建设单位以控制安全、质量、投资为核心,对信号转辙装置工程施工进行监督、管理和服务。为使信号转辙装置工程项目达到优质，高效安全的各项目标，特制定信号转辙装置工程监理实施细则。一、工程特点及技术、质量标准为适应时速200公里客货共线的铁路运输目标，对铁路信号设备提出了更新、更高的要求。要求信号设备必须具有可靠性，以保证铁路运输的安全畅通和高效运营。1.车间信号设备由既有线6502电气集中联锁改造为计算机联锁，新建联锁

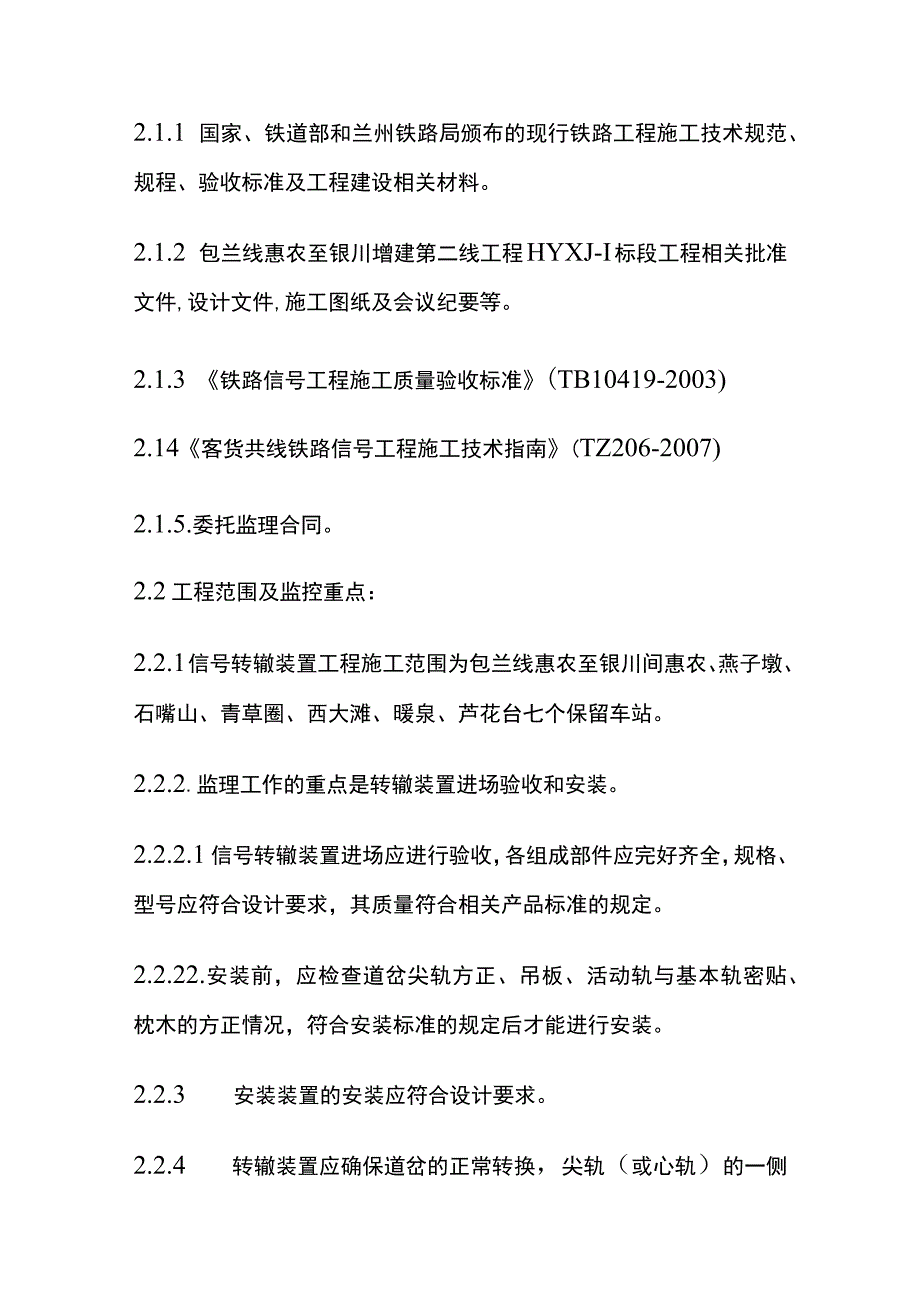

2、车站均应设置微机监测系统，进行基础设备检测，道岔缺口检查等。2、信号转辙装置安装时应和工务道床施工紧密结合，信号转辙装置与道岔结合部的轨道条件满足技术要求，确保安装调整质量。二编制依据、监理工作范围及重点2.L编制依据:2.1.1 国家、铁道部和兰州铁路局颁布的现行铁路工程施工技术规范、规程、验收标准及工程建设相关材料。2.1.2 包兰线惠农至银川增建第二线工程HYXJ-I标段工程相关批准文件,设计文件,施工图纸及会议纪要等。2.1.3 铁路信号工程施工质量验收标准(TB10419-2003)2.14客货共线铁路信号工程施工技术指南(TZ206-2007)2.1.5.委托监理合同。2.2工程范

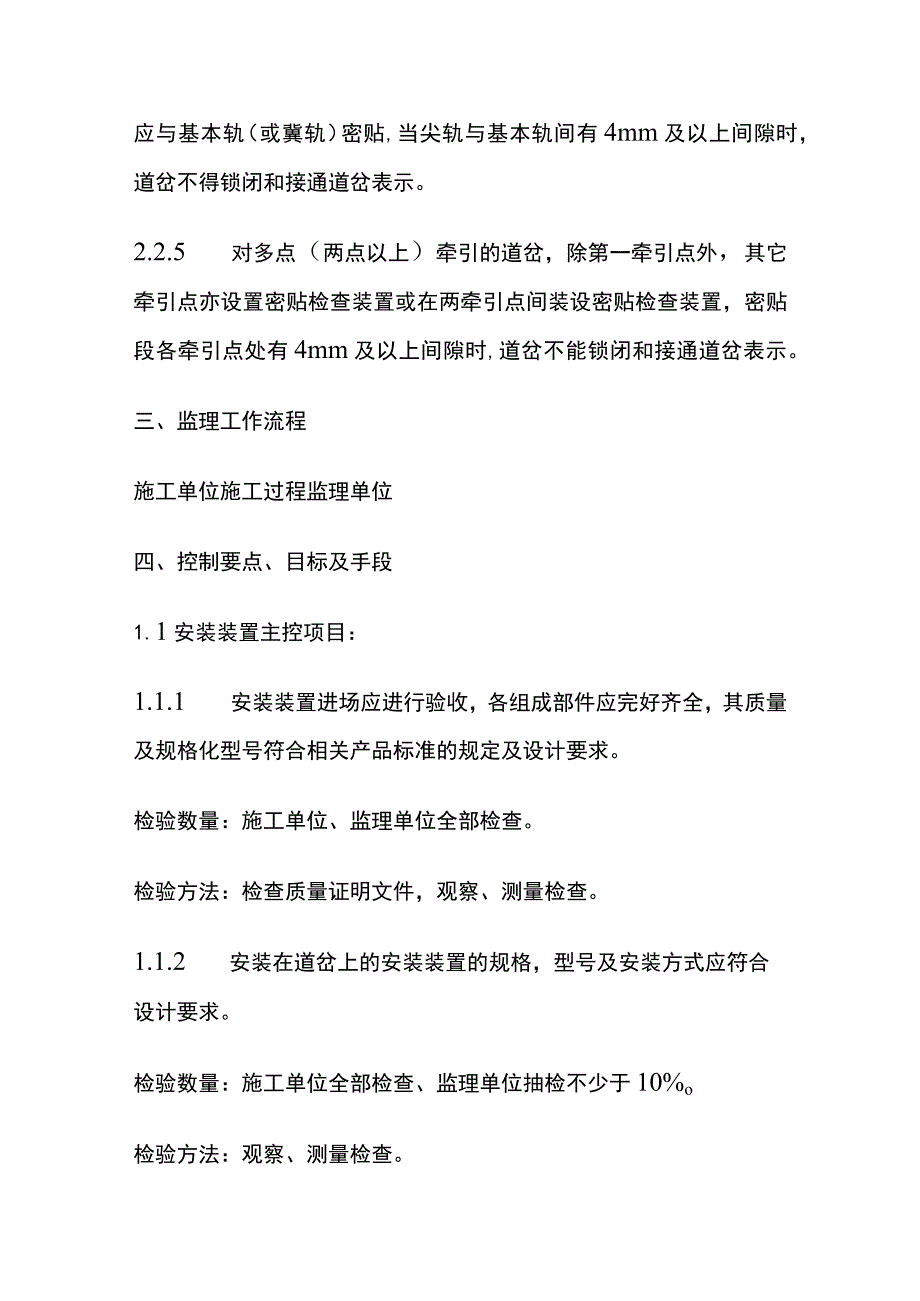

3、围及监控重点：2.2.1信号转辙装置工程施工范围为包兰线惠农至银川间惠农、燕子墩、石嘴山、青草圈、西大滩、暖泉、芦花台七个保留车站。2.2.2.监理工作的重点是转辙装置进场验收和安装。2.2.2.1信号转辙装置进场应进行验收，各组成部件应完好齐全，规格、型号应符合设计要求，其质量符合相关产品标准的规定。2.2.22.安装前，应检查道岔尖轨方正、吊板、活动轨与基本轨密贴、枕木的方正情况，符合安装标准的规定后才能进行安装。2.2.3 安装装置的安装应符合设计要求。2.2.4 转辙装置应确保道岔的正常转换，尖轨（或心轨）的一侧应与基本轨（或冀轨）密贴,当尖轨与基本轨间有4mm及以上间隙时，道岔不得锁
4、闭和接通道岔表示。2.2.5 对多点（两点以上）牵引的道岔，除第一牵引点外，其它牵引点亦设置密贴检查装置或在两牵引点间装设密贴检查装置，密贴段各牵引点处有4mm及以上间隙时,道岔不能锁闭和接通道岔表示。三、监理工作流程施工单位施工过程监理单位四、控制要点、目标及手段1.1安装装置主控项目：1.1.1 安装装置进场应进行验收，各组成部件应完好齐全，其质量及规格化型号符合相关产品标准的规定及设计要求。检验数量：施工单位、监理单位全部检查。检验方法：检查质量证明文件，观察、测量检查。1.1.2 安装在道岔上的安装装置的规格，型号及安装方式应符合设计要求。检验数量：施工单位全部检查、监理单位抽检不少于
5、10%o检验方法：观察、测量检查。1.1.3 安装装置的安装应符合下列要求：(1)、固定长基础角钢的角形铁应与钢轨密贴(轨腰除外)。(2)、长基础角钢应与单开道岔直股基本轨或对称道岔中心垂直，其偏移不得大于20mm。(3)、固定道岔转换设备的短基础角钢应与长基础角钢垂直。(4)、密贴调整杆、表示杆或锁闭杆、第一连接杆与长基础角钢之间应平行，其前后偏差各不大于20mm(5)、各部绝缘及铁配件安装正确、不遗漏、不破损。检验数量：施工单位全部检查、监理单位抽检不少于10%o检验方法：观察、测量检查。1.1.4 密贴调整杆动作时，其空动距离不得小于5mmo检验数量：施工单位全部检查、监理单位抽检不少于
6、10%o检验方法：施工单位测量、试验检查，监理单位见证。1.1.5 固定接头铁的螺栓头部与基本轨不得相碰。检验数量：施工单位全部检查、监理单位抽检不少于10%o检验方法：观察、测量检查。2,转辙机主控项目：21转辙机进场应对其外观进行检查，并按现行相关行业标准的规定对下列项目进行检测。(1)、转辙机整机密封性能检查。(2)、接点间隙、接触良好性能检查。(3)、拉力试验。(4)、绝缘电阻测试。检验数量：施工单位、监理单位全部检查。检验方法：检查产品质量证明文件，观察、检测。对于施工单位无能力进行检测的项目则由所属电务段或建设单位指定检测单位进行检测并出具检测报告，监理单位检查检测报告(记录)。2
7、.2道岔上安装的转辙机的型号、规格及位置应符合设计要求。检验数量：施工单位、监理单位全部检查。检验方法：观察。2.3各种动力转辙机应连接牢固，安装符合设计规范的要求。检验数量：施工单位、监理单位全部检查。检验方法：观察检查。24转辙机摇把孔的堵板开、关灵活；当插入摇把或开启机盖时，安全接点应断开；当锁好机盖时，该接点应接触良好。检验数量：施工单位、监理单位全部检查。检验方法：观察检查。25转辙机内部配线应符合下列要求：(1)、采用多股铜芯绝缘软线，具截面积不得小于075mm20(2)、绝缘软线不得有损伤、老化现象。(3)、绝缘软线不得有中间接头。(4)、绝缘软线两端芯线可用爪形线环、铜线绕制线
8、环或焊接式并行线环等方式做头。检验数量：施工单位全部检查、监理单位抽检不少于20%o检验方法：观察检查。3、分动外锁闭转辙装置主控项目：3.1分动外锁闭转辙装置进场应进行验收，各组成部件应完好齐全，规格、型号符合设计要求，其质量符合相关产品的质量规定。检验数量：施工单位、监理单位全部检查。检验方法：检查质量证明文件、观察。3.2外锁闭及安装装置的安装符合设计要求。检验数量：施工单位、监理单位全部检查。检验方法：检查质量证明文件、观察。施工单位试验检查。监理单位见证试验检查。33转辙机基础托板安装应与钢轨垂直、平顺，道岔各部杆件安装偏移量不大于10mm;转辙机外壳边缘与基本轨直股距离偏差不大于5
9、mmo检验数量：施工单位、监理单位全部检查。检验方法：观察、测量检查。3.4 尖轨与基本轨、可动心轨与翼轨间在外锁闭牵引点处应密贴，其间隙不得大于0.5mm。检验数量：施工单位、监理单位全部检查。检验方法：测量检查。3.5 尖轨、心轨引点外锁闭两侧（定、反位）锁闭量相等，其偏差不得超过2mm。检验数量：施工单位、监理单位全部检查。检验方法：观察、测量检查。五、监理工作方法与措施5.1、监理工作的方法：5.1.1施工准备阶段控制：1.1.1 认真贯彻质量第一的方针，把工程质量控制作为监理工作的重中之重，以质量控制为中心，按时编制信号转辙装置工程监理实施细则，经总监理工程师批准后组织实施。1.1.
10、2 审核施工单位的施工组织方案，向总监理工程师报告审核意见，监督施工单位做好前期轨道条件调查和器材设备进场前验收等准备工作，严格按照批准的施工组织方案施工，确保既有线施工安全。1.1.3 要求施工单位按照既有线施工的相关规定，完备施工前各项准备工作，及时与设备管理单位和行车部门签定既有线施工安全协议书。1.1.4 对施工单位在信号转辙装置施工中所需的机具的安全质量进行检查。5.2 施工阶段控制：5.2.1 帮助施工单位完善信号转辙装置施工的工序流程，拟定出工序质量控制工作计划，要求施工单位在每次工序完成后按质量要求进行自检，合格后填报质量验收通知单通知监理工程师进行检验，做好工序间的交接检查，
11、确保该道工序检验合格后方可进行下道工序作业。5.2.2 对施工现场安全生产情况进行巡视，对在信号转辙装置施工过程中可能存在的借用既有线信号设备电源作业，转辙机未试验安装,调整试验不彻底等危害因素进行现场检查。5.2.3 .2.3o在巡视检查中发现施工单位存在违规行为应及时制止，发现存在安全质量隐患应要求施工单位整改，情况严重的上报总监理工程师向施工单位发出工程暂停令，督促及时采取措施整改。5.2.4 调整试验时，施工单位室内外联锁试验负责人应室内外同时确认道岔实际开通位置与控制台定，反位表示及继电器的状态一致，确保联锁关系绝对正确。5.2.5 对信号转辙装置工程施工已完成的分项、检验批工程按铁
12、路信号工程质量验收标准(TB10419-2003)转辙装置的质量评定标准进行检查和签认。5.3 施工后的控制3.1.1要求施工单位应建立转辙机手摇把管理制度，按相关规定和程序与设备管理单位做好移交。3.1.2新安装的信号转辙设备与既有设备结合时应保证电气设备符合技术要求。3.1.3插入、移设的道岔，应按过渡工程设计施工，将道岔纳入联锁。3.1.4对信号转辙转辙工程质量进行检查，对发现的质量问题要求施工单位限期整改并进行复验，达到合格。4、施工过程中的控制手段:巡视：监理人员在巡视过程中发现一般质量缺陷，及时通知施工单位整改，并做好记录，严重质量缺陷或可能存在工程隐患时,填写监理工程师通知单，要
13、求施工单位整改，并书面回复，专业监理人员进行复验，督促施工人员按施工规范、操作流程施工。确保既有线行车安全。测量：测量是监理人员在信号转辙装置施工监理中，对信号转辙装置施工质量进行控制和检查的重要手段，在施工过程中要通过测量来检查控制和验收施工质量，对测量不合格的要求施工单位整改或返工。信号转辙装置安装施工中的主要测量项目如下：序号测量项目测量频率测量工具、方法1长基础角钢与单开道岔直股基本轨或对称道岔中心线垂直抽检10%观查、测量检查2四杆与长基础角钢平行抽检10%观查、测量检查3密贴调整杆动作时的空动距离抽检10%见证检查4转辙机基础托板安装尺寸全部观查、测量检查5外锁闭牵引点处的密贴全部
14、测量检查6尖轨、心轨引点外锁闭两侧锁闭量全部测量检查试验：试验是监理确认工程部位质量的主要依据。工程项目监理应在施工单位按规定试验的基础上作抽检试验或见证试验。信号转辙装置安装工程试验的主要内容有：a、外锁闭及安装装置的安装；b、电动转辙机的摩按连接器调整；泰边岔转换试验；d、安装分动外锁闭及可动心轨转辙装置的边岔,尖轨与基本轨，可动心轨与翼轨间在外锁闭牵引点处的密贴力。5、监理工作措施：监理人员应明确职责，尽职尽责，密切配合，熟悉信号转辙装置安装施工的图纸、标准和施工流程，掌握信号转辙装置工程的质量验收标准，做好设计图纸的会审工作，针对施工环节中可能出现的问题，采取防范措施。信号转辙装置工程
