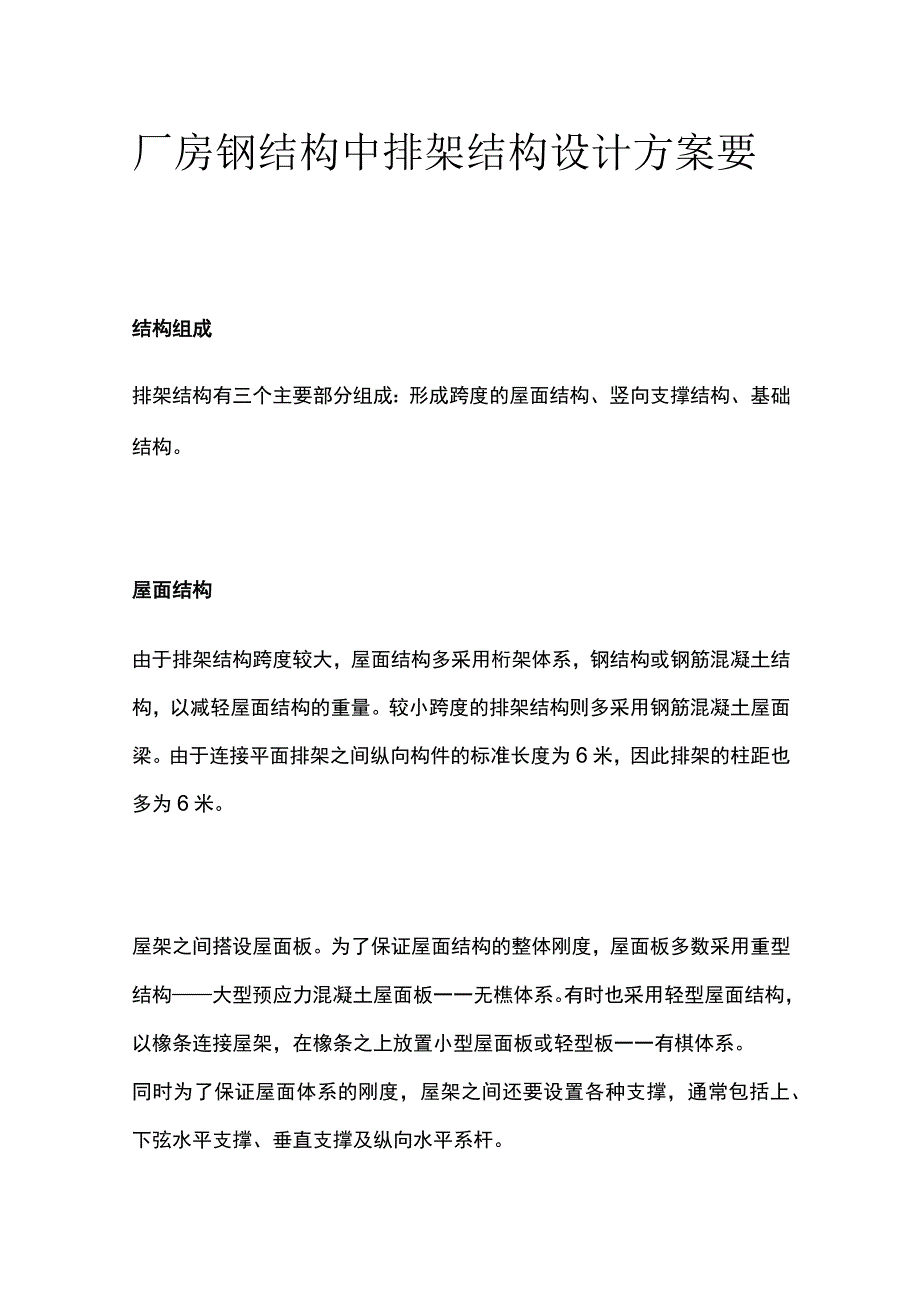

1、厂房钢结构中排架结构设计方案要结构组成排架结构有三个主要部分组成：形成跨度的屋面结构、竖向支撑结构、基础结构。屋面结构由于排架结构跨度较大，屋面结构多采用桁架体系，钢结构或钢筋混凝土结构，以减轻屋面结构的重量。较小跨度的排架结构则多采用钢筋混凝土屋面梁。由于连接平面排架之间纵向构件的标准长度为6米，因此排架的柱距也多为6米。屋架之间搭设屋面板。为了保证屋面结构的整体刚度，屋面板多数采用重型结构大型预应力混凝土屋面板一一无樵体系。有时也采用轻型屋面结构，以橡条连接屋架，在橡条之上放置小型屋面板或轻型板一一有棋体系。同时为了保证屋面体系的刚度，屋架之间还要设置各种支撑，通常包括上、下弦水平支撑、垂

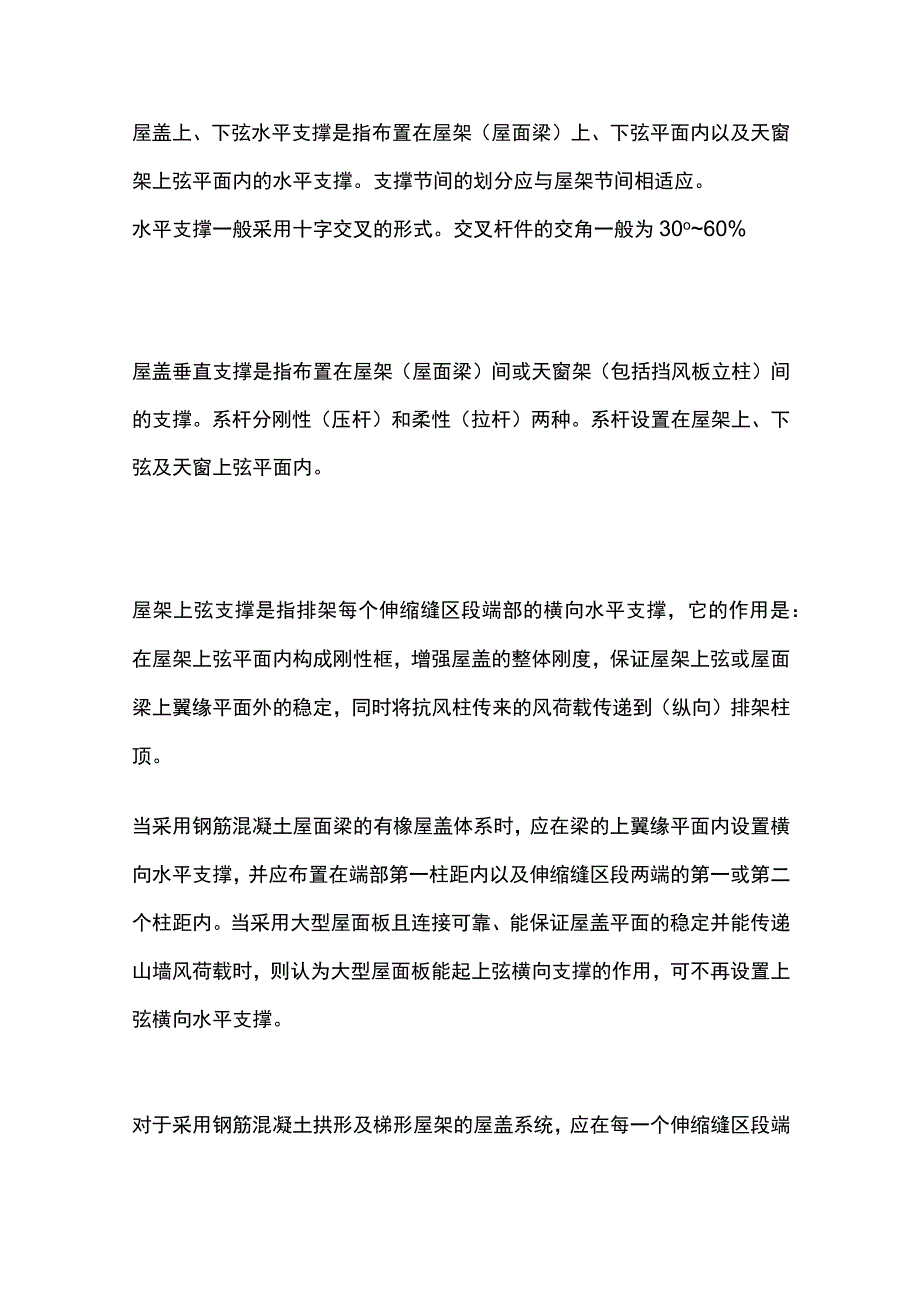

2、直支撑及纵向水平系杆。屋盖上、下弦水平支撑是指布置在屋架（屋面梁）上、下弦平面内以及天窗架上弦平面内的水平支撑。支撑节间的划分应与屋架节间相适应。水平支撑一般采用十字交叉的形式。交叉杆件的交角一般为30o60%屋盖垂直支撑是指布置在屋架（屋面梁）间或天窗架（包括挡风板立柱）间的支撑。系杆分刚性（压杆）和柔性（拉杆）两种。系杆设置在屋架上、下弦及天窗上弦平面内。屋架上弦支撑是指排架每个伸缩缝区段端部的横向水平支撑，它的作用是：在屋架上弦平面内构成刚性框，增强屋盖的整体刚度，保证屋架上弦或屋面梁上翼缘平面外的稳定，同时将抗风柱传来的风荷载传递到（纵向）排架柱顶。当采用钢筋混凝土屋面梁的有橡屋盖体系

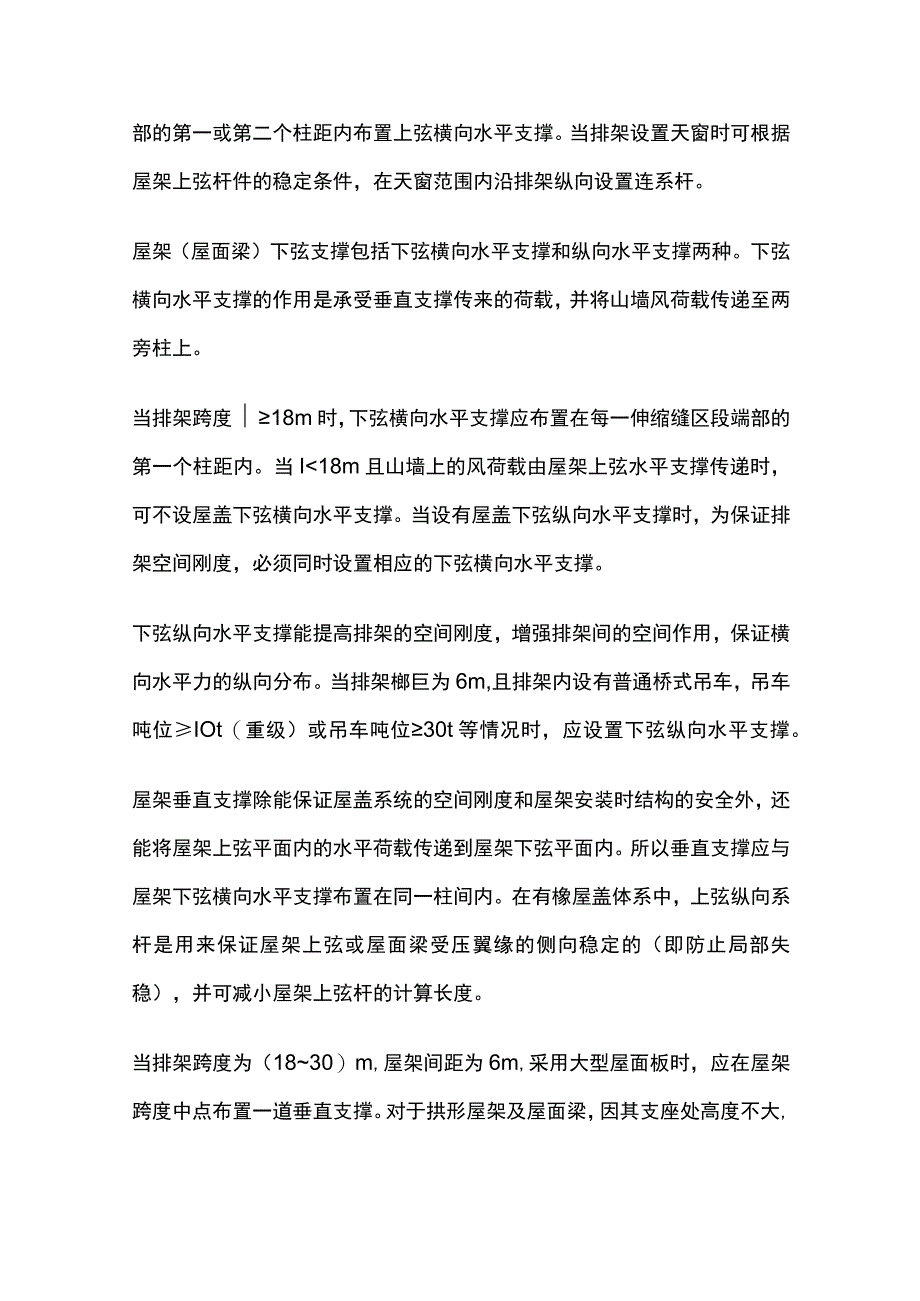

3、时，应在梁的上翼缘平面内设置横向水平支撑，并应布置在端部第一柱距内以及伸缩缝区段两端的第一或第二个柱距内。当采用大型屋面板且连接可靠、能保证屋盖平面的稳定并能传递山墙风荷载时，则认为大型屋面板能起上弦横向支撑的作用，可不再设置上弦横向水平支撑。对于采用钢筋混凝土拱形及梯形屋架的屋盖系统，应在每一个伸缩缝区段端部的第一或第二个柱距内布置上弦横向水平支撑。当排架设置天窗时可根据屋架上弦杆件的稳定条件，在天窗范围内沿排架纵向设置连系杆。屋架（屋面梁）下弦支撑包括下弦横向水平支撑和纵向水平支撑两种。下弦横向水平支撑的作用是承受垂直支撑传来的荷载，并将山墙风荷载传递至两旁柱上。当排架跨度18m时，下弦横
4、向水平支撑应布置在每一伸缩缝区段端部的第一个柱距内。当I1400mm时，宜采用双肢柱。对设有悬臂吊车的柱宜采用矩形柱；对易受撞击及设有壁行吊车的柱宜采用矩形柱或腹板厚度120mm,翼缘高度150mm的工字形柱，当采用双肢柱时，则在安装吊车的局部区段宜做成实腹柱。实践表明，矩形、工字形和斜腹杆双肢柱的侧移刚度和受剪承载力都较大，因此建筑抗震设计规范规定,当抗震设防烈度为8度和9度时，厂房宜采用矩形,工字形截面和斜腹杆双肢柱,不宜采用薄壁工字形柱、腹板开孔柱、预制腹板的工字形柱和管柱柱底至室内地坪以上500mm范围内和阶形柱的上柱宜采用矩形截面。柱上有牛腿，可以承担吊车梁、联系梁，这些梁均与柱成较
5、接状态；一般排架柱以吊车梁牛腿为界，分上下两段，分别称为上柱与下柱；在排架结构的纵向上，采用柱间支撑来保证结构纵向的稳定性与刚度，同时传递纵向荷载。为了避免温度应力的作用，有利于在温度变化或混凝土收缩，结构可以较自由变形而不致产生较大的温度或收缩应力，柱间支撑一般设置在结构纵向的中间区域，并在柱顶设置通长刚性连系杆来传递荷载。柱间支撑一般包括上部柱间支撑、中部及下部柱间支撑。柱间支撑通常宜采用十字交叉形支撑；它具有构造简单、传力直接和刚度较大等特点。交叉杆件的倾角一般在35。50。之间。在特殊情况下，因生产工艺的要求及结构空间的限制，可以采用其他型式的支撑如采用人字形支撑、八字形支撑等。柱间支撑的作用是保证厂房结构的纵向刚度和稳定，并将水平荷载（包括天窗端壁部和厂房山墙上的风荷载、吊车纵向水平制动力以及作用于厂房纵向的其他荷载）传至基础。凡属下列情况之一者，应设置柱间支撑：1）厂房内设有悬臂吊车或3t及以上悬挂吊车;2）厂房内设有重级工作制吊车，或设有中级、轻级工作制吊车，起重量在IOt及以上；3）厂房跨度在18m以上或柱高在8m以上;4）纵向柱列的总数在七根以下；5）露天吊车栈桥的柱列。
