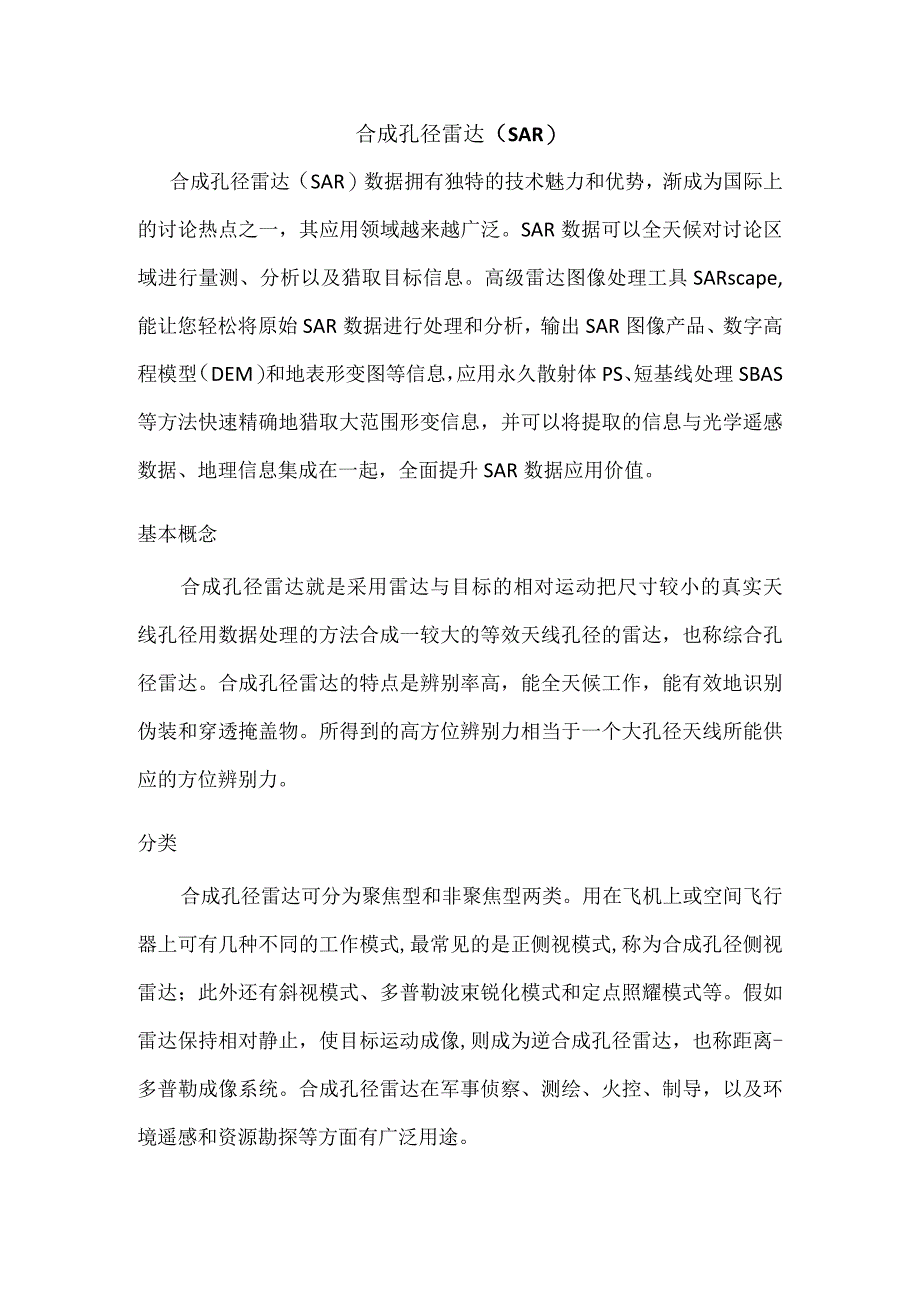

1、合成孔径雷达（SAR）合成孔径雷达（SAR）数据拥有独特的技术魅力和优势，渐成为国际上的讨论热点之一，其应用领域越来越广泛。SAR数据可以全天候对讨论区域进行量测、分析以及猎取目标信息。高级雷达图像处理工具SARscape,能让您轻松将原始SAR数据进行处理和分析，输出SAR图像产品、数字高程模型（DEM）和地表形变图等信息，应用永久散射体PS、短基线处理SBAS等方法快速精确地猎取大范围形变信息，并可以将提取的信息与光学遥感数据、地理信息集成在一起，全面提升SAR数据应用价值。基本概念合成孔径雷达就是采用雷达与目标的相对运动把尺寸较小的真实天线孔径用数据处理的方法合成一较大的等效天线孔径的雷

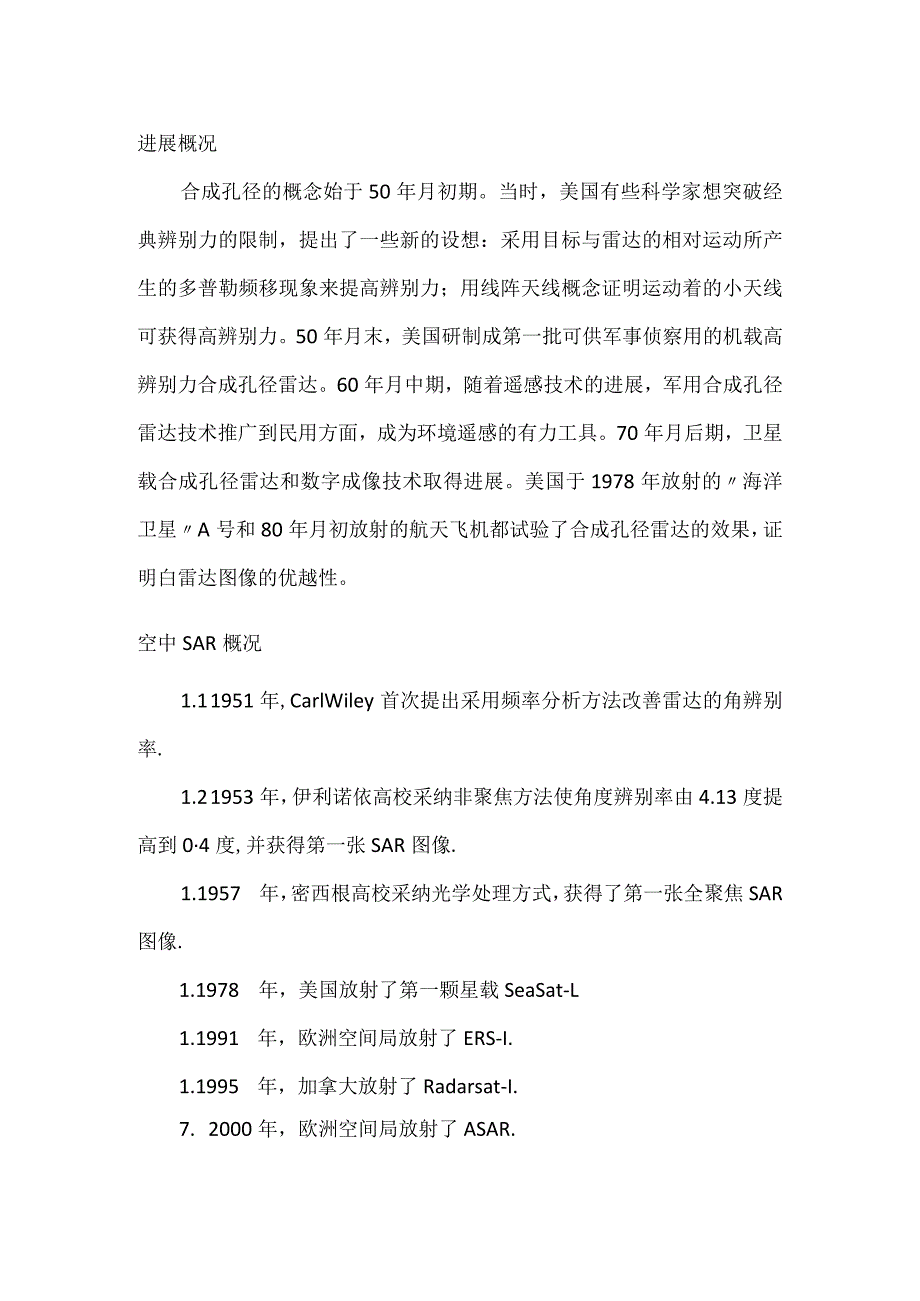

2、达，也称综合孔径雷达。合成孔径雷达的特点是辨别率高，能全天候工作，能有效地识别伪装和穿透掩盖物。所得到的高方位辨别力相当于一个大孔径天线所能供应的方位辨别力。分类合成孔径雷达可分为聚焦型和非聚焦型两类。用在飞机上或空间飞行器上可有几种不同的工作模式,最常见的是正侧视模式,称为合成孔径侧视雷达；此外还有斜视模式、多普勒波束锐化模式和定点照耀模式等。假如雷达保持相对静止，使目标运动成像,则成为逆合成孔径雷达，也称距离-多普勒成像系统。合成孔径雷达在军事侦察、测绘、火控、制导，以及环境遥感和资源勘探等方面有广泛用途。进展概况合成孔径的概念始于50年月初期。当时，美国有些科学家想突破经典辨别力的限制，
3、提出了一些新的设想：采用目标与雷达的相对运动所产生的多普勒频移现象来提高辨别力；用线阵天线概念证明运动着的小天线可获得高辨别力。50年月末，美国研制成第一批可供军事侦察用的机载高辨别力合成孔径雷达。60年月中期，随着遥感技术的进展，军用合成孔径雷达技术推广到民用方面，成为环境遥感的有力工具。70年月后期，卫星载合成孔径雷达和数字成像技术取得进展。美国于1978年放射的海洋卫星A号和80年月初放射的航天飞机都试验了合成孔径雷达的效果，证明白雷达图像的优越性。空中SAR概况1.1 1951年,CarlWiley首次提出采用频率分析方法改善雷达的角辨别率.1.2 1953年，伊利诺依高校采纳非聚焦方

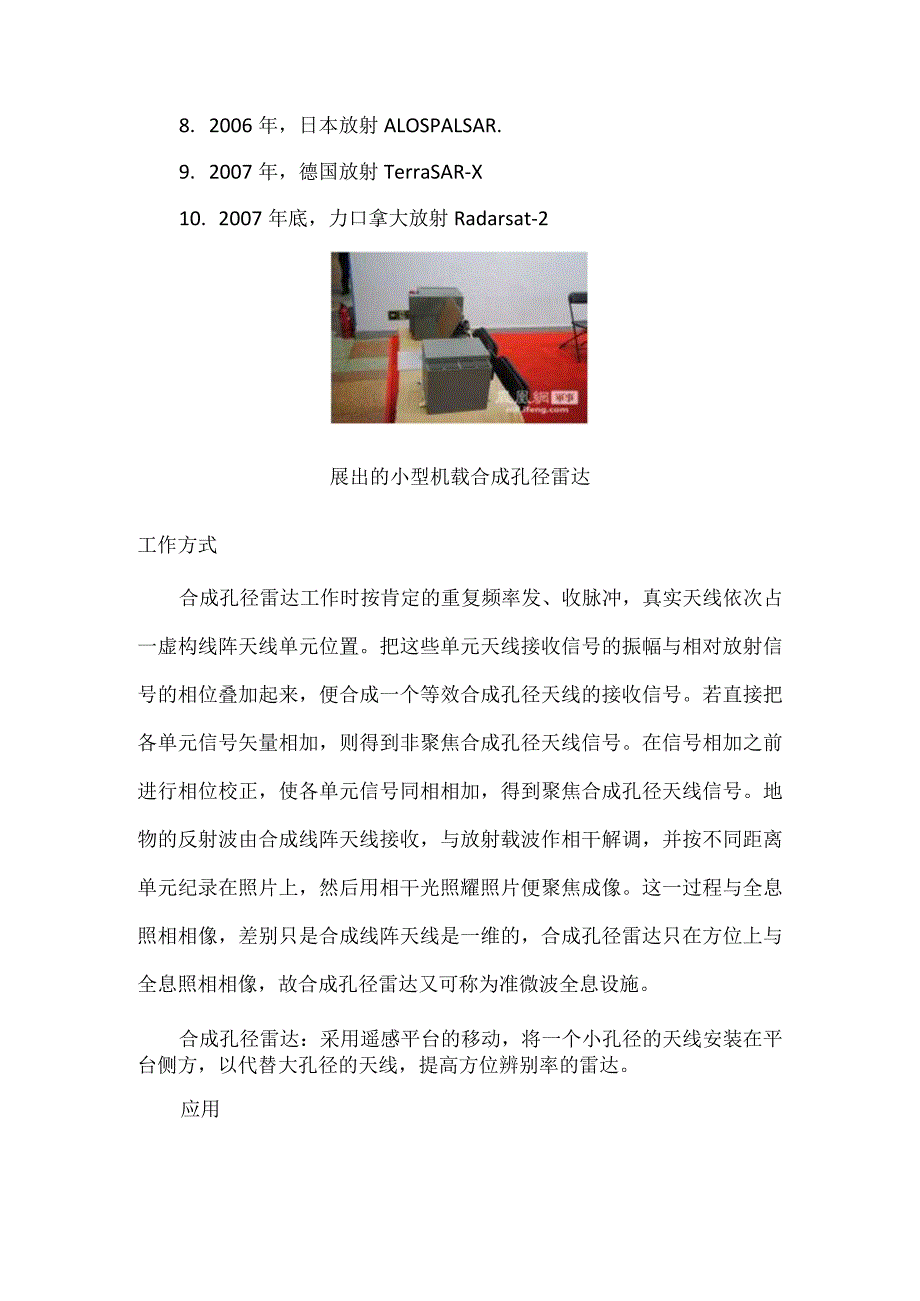

4、法使角度辨别率由4.13度提高到04度,并获得第一张SAR图像.1.1957 年，密西根高校采纳光学处理方式，获得了第一张全聚焦SAR图像.1.1978 年，美国放射了第一颗星载SeaSat-L1.1991 年，欧洲空间局放射了ERS-I.1.1995 年，加拿大放射了Radarsat-I.7. 2000年，欧洲空间局放射了ASAR.8. 2006年，日本放射ALOSPALSAR.9. 2007年，德国放射TerraSAR-X10. 2007年底，力口拿大放射Radarsat-2展出的小型机载合成孔径雷达工作方式合成孔径雷达工作时按肯定的重复频率发、收脉冲，真实天线依次占一虚构线阵天线单元位置
5、。把这些单元天线接收信号的振幅与相对放射信号的相位叠加起来，便合成一个等效合成孔径天线的接收信号。若直接把各单元信号矢量相加，则得到非聚焦合成孔径天线信号。在信号相加之前进行相位校正，使各单元信号同相相加，得到聚焦合成孔径天线信号。地物的反射波由合成线阵天线接收，与放射载波作相干解调，并按不同距离单元纪录在照片上，然后用相干光照耀照片便聚焦成像。这一过程与全息照相相像，差别只是合成线阵天线是一维的，合成孔径雷达只在方位上与全息照相相像，故合成孔径雷达又可称为准微波全息设施。合成孔径雷达：采用遥感平台的移动，将一个小孔径的天线安装在平台侧方，以代替大孔径的天线，提高方位辨别率的雷达。应用在航空方
6、面，合成孔径雷达的辨别率可达到1米以内。航天器上的合成孔径雷达因作用距离远,为获得高辨别率，技术较为简单。1972年放射的阿波罗17号飞船、1978年放射的海洋卫星和1981年放射的哥伦比亚号航天飞机上都装有合成孔径雷达。合成孔径雷达主要用于航空测量、航空遥感、卫星海洋观测、航天侦察、图像匹配制导等。它能发觉隐藏和伪装的目标，如识别伪装的导弹地下放射井、识别云雾覆盖地区的地面目标等。在导弹图像匹配制导中，采纳合成孔径雷达摄图，能使导弹击中隐藏和伪装的目标。合成孔径雷达还用于深空探测，例如用合成孔径雷达探测月球、金星的地质结构。各国星载SAR系统美国：Seasat-IzSir-AzSir-B,S
7、ir-C,LACROSSESARzLightSARzMedsatSAR欧洲：ERS-I,ERS-2zXSAR,ASAR加拿大：Radarsat-IzRadarsat-2俄罗斯:Almaz-I日本：JERS-I,ALOS/PALSAR德国：TerraSAR-X意大利:Cosmo-SkyMed编辑本段图书基本信息书名：合成孔径雷达作者：匡纲要出版社：国防科技高校出版社出版时间：2007年11月ISBN:9787810994545开本：16开定价:38.00元内容简介本书主要介绍了合成孔径雷达(SAR)目标检测所涉及的基本概念、理论和应用技术，以及近年来国际上有关的最新讨论成果。详细内容包括SAR图
8、像中的杂波统计建模、RCS重构、目标检测的基础理论和算法、目标鉴别、边缘及线目标检测以及极化SAR系统中的目标检测，最终给出典型的应用示例。本书适用于遥感信息处理、图像判读专业的讨论人员、工程技术人员、高等院校老师等阅读参考,亦可作为高等院校遥感信息处理等相关专业的讨论生课程教材。SARscape由瑞士sarmap公司研发，是国际知名的雷达图像处理软件。该软件架构于专业的ENVI遥感图像处理软件之上，供应图形化操作界面，具有专业雷达图像处理和分析功能。同时可为客户自有的雷达数据格式定制接口。为推广和传播干涉雷达技术和应用，Esri中国信息技术有限公司、中国地震局地壳应力讨论所及瑞士sarmap公司将联合举办为期四天的SARscape干涉雷达国际高级技术培训班”。培训班的日程支配为：第一天由Esri中国公司工程师培训SARscape软件的快速入门操作，后面三天由sarmap公司技术总监PaoloPasquali博士讲授原理，并协作上机练习。
