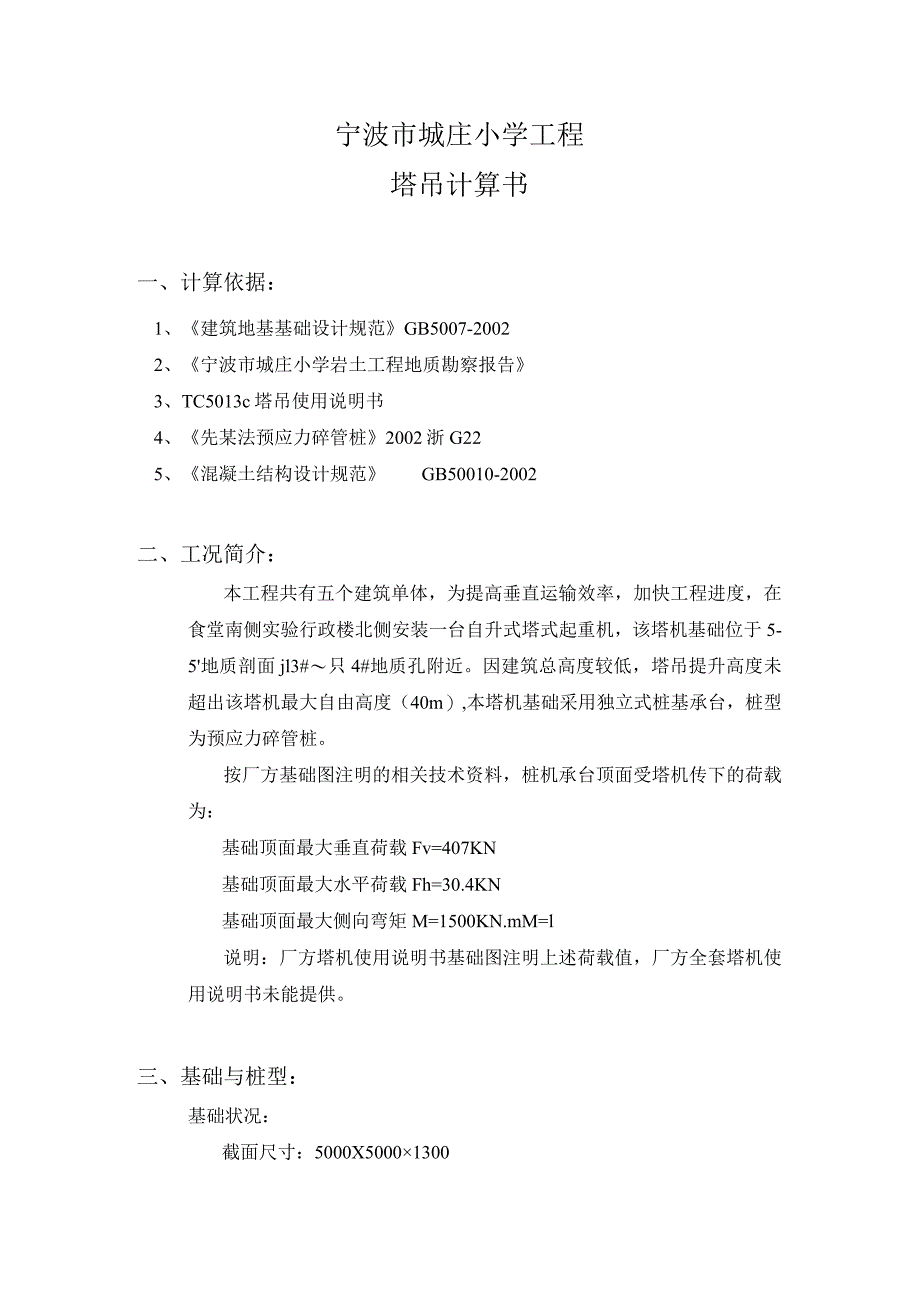

1、宁波市城庄小学工程塔吊计算书一、计算依据：1、建筑地基基础设计规范GB5007-20022、宁波市城庄小学岩土工程地质勘察报告3、TC5013c塔吊使用说明书4、先某法预应力碎管桩2002浙G225、混凝土结构设计规范GB50010-2002二、工况简介：本工程共有五个建筑单体，为提高垂直运输效率，加快工程进度，在食堂南侧实验行政楼北侧安装一台自升式塔式起重机，该塔机基础位于5-5地质剖面jl3#只4#地质孔附近。因建筑总高度较低，塔吊提升高度未超出该塔机最大自由高度（40m）,本塔机基础采用独立式桩基承台，桩型为预应力碎管桩。按厂方基础图注明的相关技术资料，桩机承台顶面受塔机传下的荷载为：基

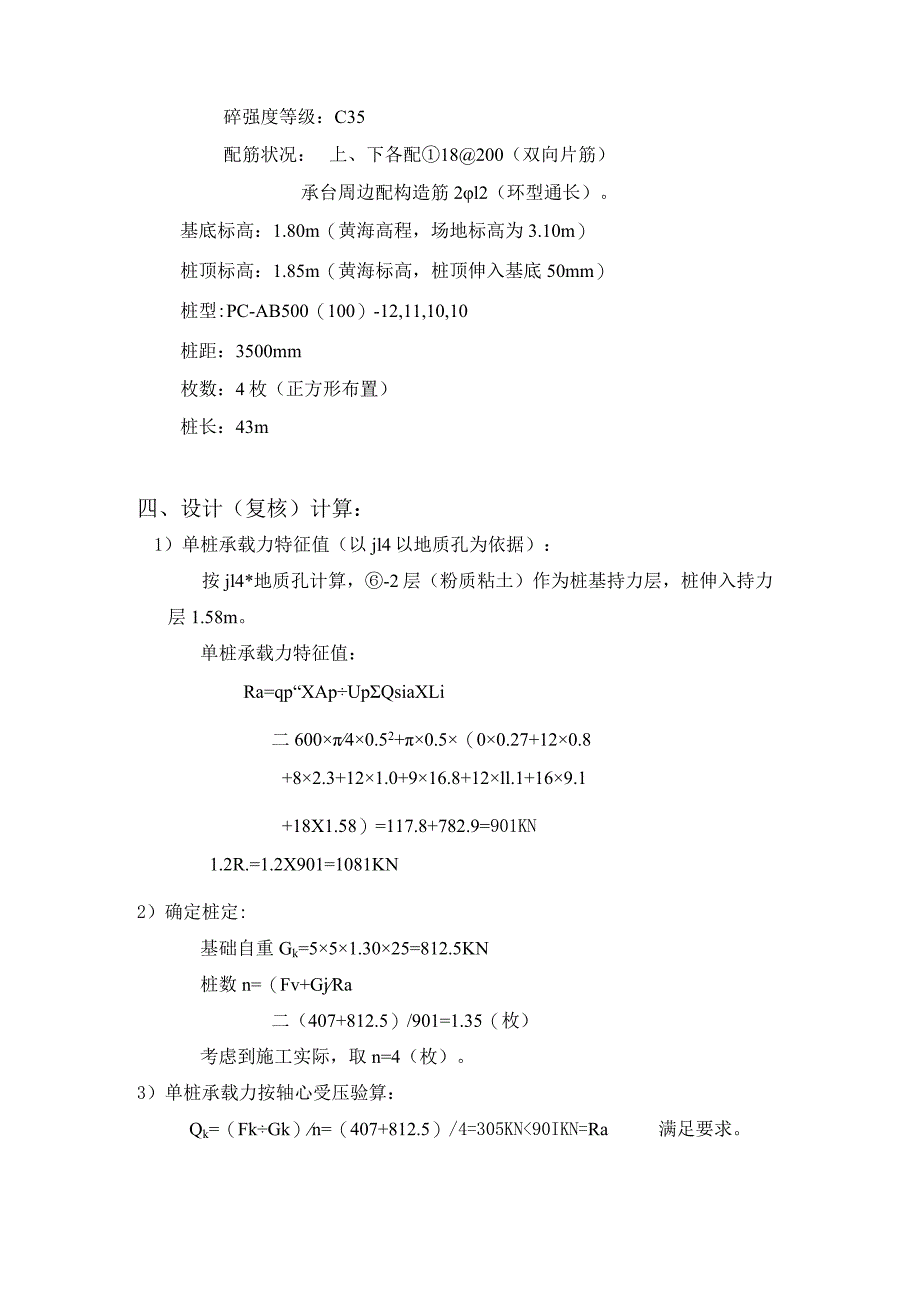

2、础顶面最大垂直荷载Fv=407KN基础顶面最大水平荷载Fh=30.4KN基础顶面最大侧向弯矩M=1500KN.mM=l说明：厂方塔机使用说明书基础图注明上述荷载值，厂方全套塔机使用说明书未能提供。三、基础与桩型：基础状况：截面尺寸：5000X50001300碎强度等级：C35配筋状况：上、下各配18200（双向片筋）承台周边配构造筋2l2（环型通长）。基底标高：1.80m（黄海高程，场地标高为3.10m）桩顶标高：1.85m（黄海标高，桩顶伸入基底50mm）桩型:PC-AB500（100）-12,11,10,10桩距：3500mm枚数：4枚（正方形布置）桩长：43m四、设计（复核）计算：1）单
3、桩承载力特征值（以jl4以地质孔为依据）：按jl4*地质孔计算，-2层（粉质粘土）作为桩基持力层，桩伸入持力层1.58m。单桩承载力特征值：Ra=qp“XApUpQsiaXLi二60040.52+0.5（00.27+120.8+82.3+121.0+916.8+12ll.1+169.1+18X1.58）=117.8+782.9=901KN1.2R.=1.2X901=1081KN2）确定桩定:基础自重Gk=551.3025=812.5KN桩数n=（Fv+GjRa二（407+812.5）/901=1.35（枚）考虑到施工实际，取n=4（枚）。3）单桩承载力按轴心受压验算：Qk=（FkGk）n=（4

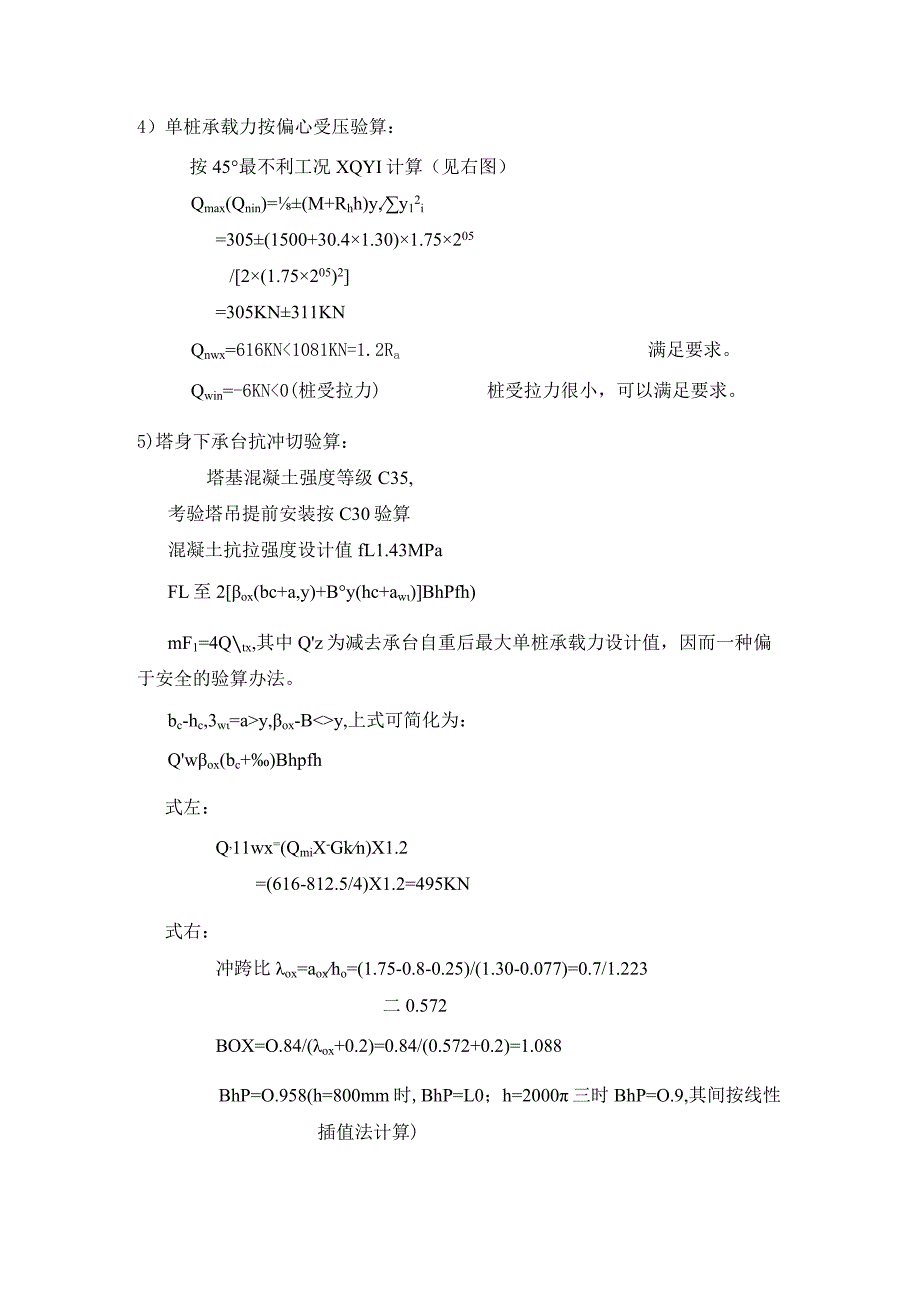

4、07+812.5）/4=305KN90IKN=Ra满足要求。4）单桩承载力按偏心受压验算：按45最不利工况XQYI计算（见右图）Qmax(Qnin)=(M+Rhh)y,y12i=305(1500+30.41.30)1.75205/2(1.75205)2=305KN311KNQnwx=616KN1081KN=1.2Ra满足要求。Qwin=-6KNy,ox-By,上式可简化为：Qwox(bc+)Bhpfh式左：Q,11wx=(QmiX-Gkn)X1.2=(616-812.5/4)X1.2=495KN式右：冲跨比ox=aoxho=(1.75-0.8-0.25)/(1.30-0.077)=0.7/1.
5、223二0.572BOX=O.84/(ox+0.2)=0.84/(0.572+0.2)=1.088BhP=O.958(h=800mm时,BhP=L0；h=2000三时BhP=O.9,其间按线性插值法计算)因而1.088(1.6+0.7)0.9581.431.223=4.193MN=4193KN式左二495KN4193KN=式右满足要求。6)承台抗角桩冲切验算：FHBlX(C2+aly2)+ly(C1alx2)hpftl左式：Fl=Q皿=495KN右式：考虑到Cl=Cz,ay,Ix=BIy改与为：2l(C2+aiy2)BhPftholx=0.56/(lx+0.2)=0.56/(0.572+0.2
6、)=0.725(冲跨比入IX=alxho=0.7/1.223=0.572)因而2X0.725X(1.0+0.7/2)0.958X1.431.223二3.280MN=3280KN式左二495KN3280KN=式右满足要求。7)桩边与塔吊底座边形成的斜载面抗剪验算：Vhpftbj此时应按90Xoy工况计算最大单桩承载力Qx：Q皿=Qk+(M+Rh)yyi2=305+(1500+30.41.30)1.75/(4L752)二305+220=525KN式左：V=2(QZX-Gkn)XI.2=2(525-812.5/4)1.2=773KN式右：hp=(800ho)25=(800/1223)25=0.899
7、B=1.75/(x+LO)=1.75/(0.572+1.0)=1.113(x=axho=0.7/1.223=0.572)因而0.899XI.113X1.43X5X1.223=8.750MN=8750KN式左二773KN8750KN=式右满足要求。8)承台配筋计算：桩基承台配筋上、下各配25根中18钢筋(双向片)，板式基础可按梁式计算，显然受力最大截面为图中A-A截面，验算时要满足下式：HWMt(截面抵抗矩)式左：Mva=RD显然R即为7)段中的V=773KN,D=0.95mMa-a=7730.95=734KN.m式右：Ml=fy.As.(b0-as)二300254182(1223-77)二2.
8、187109N.mm=2187KN.m因而：Ma-a=734KN.m2187KN.m=Mu满足要求。9)桩身材料强度验算：查先某法预应力碎管桩2002浙G22,单桩竖向承载力设计值为1831KNo现最大单桩承载力设计值为：1.2Qmx=1.2X616=739KN2261KN满足要求。五、说明及结论：说明：本塔吊基础采用独立式整体基础作为桩基承台，厂方提供的固定基础及其配筋图是基于地耐力20.2Mpa(220T11f)天然地基条件下，与宁波地区地质状况不符，仅可作予埋、安装等指导施工之用，承台配筋应按本计算书要求配置。结论：在塔吊自由高度40m范围内本塔吊承台及桩基可以满足使用要求，可以不采取附
