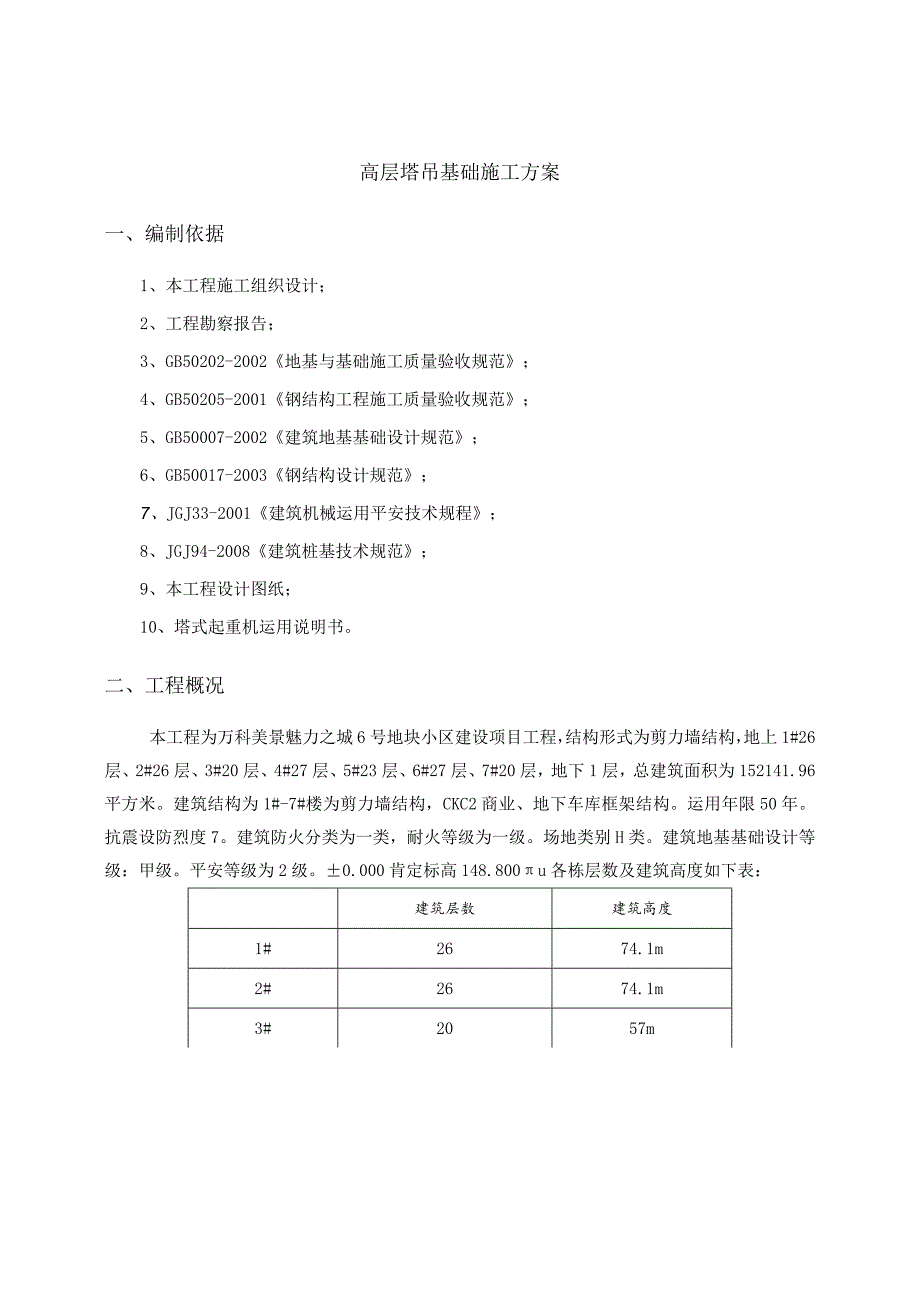

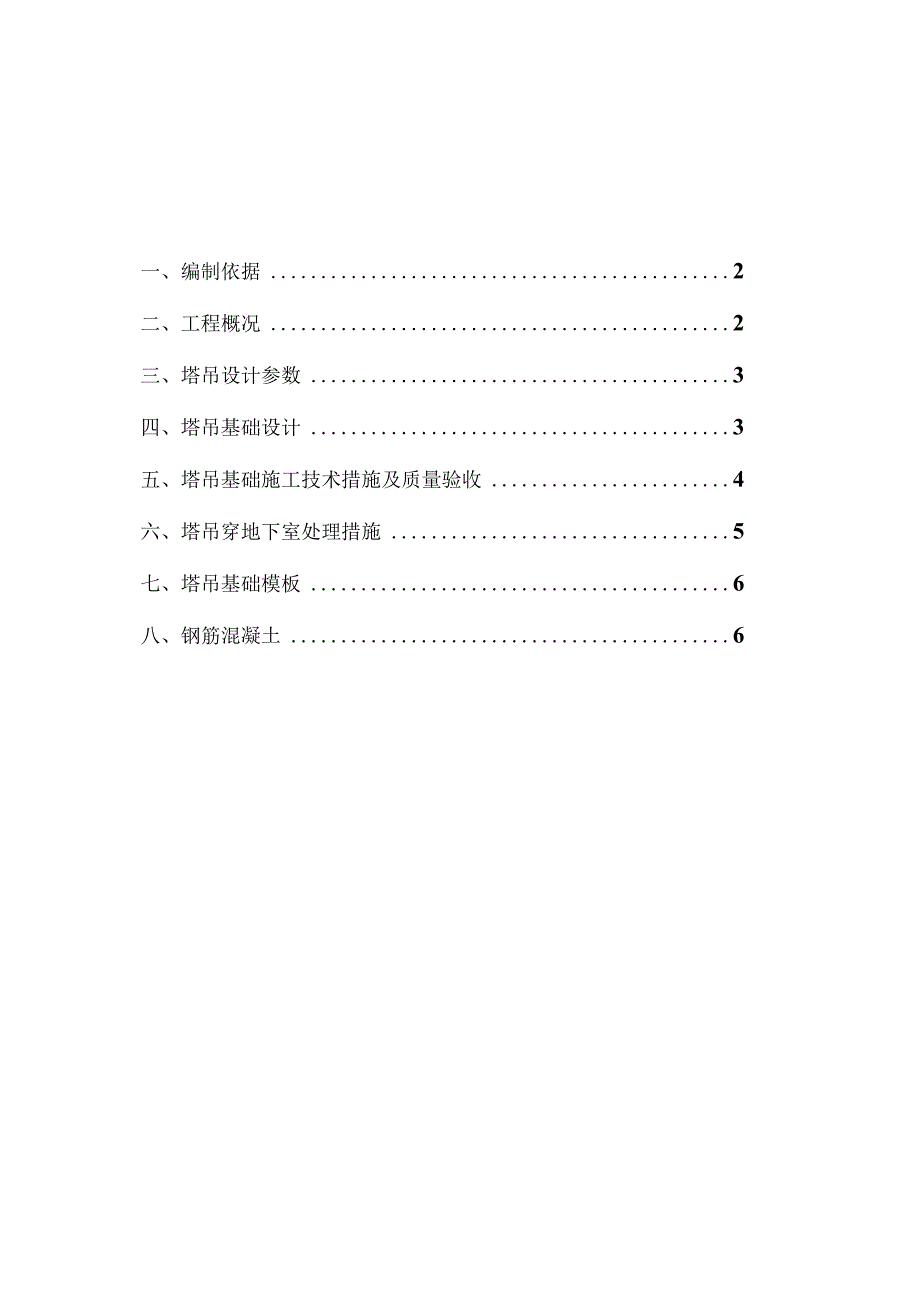

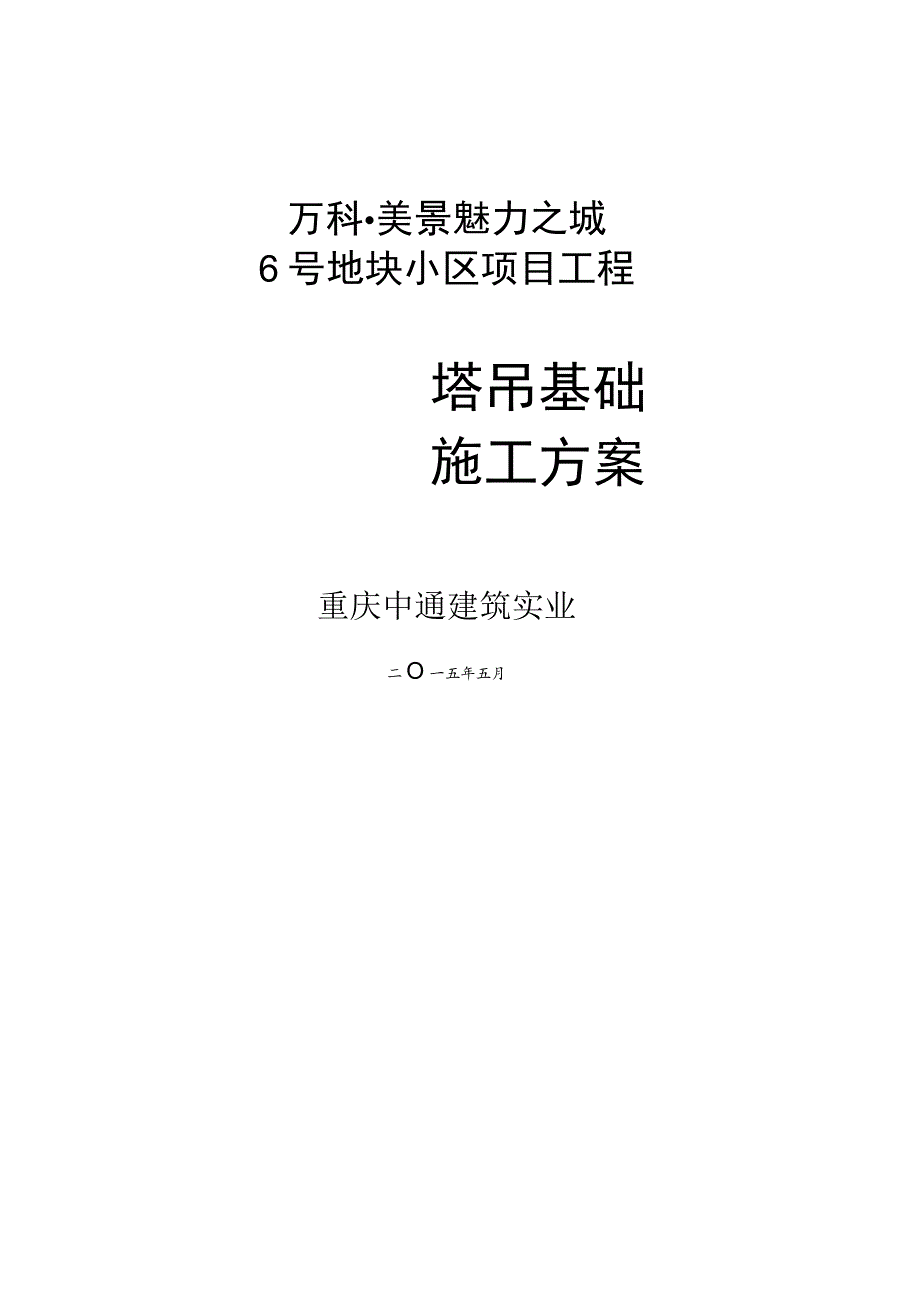

1、万科美景魅力之城6号地块小区项目工程塔吊基础施工方案重庆中通建筑实业二O一五年五月一、编制依据2二、工程概况2三、塔吊设计参数3四、塔吊基础设计3五、塔吊基础施工技术措施及质量验收4六、塔吊穿地下室处理措施5七、塔吊基础模板6八、钢筋混凝土6高层塔吊基础施工方案一、编制依据1、本工程施工组织设计;2、工程勘察报告;3、GB50202-2002地基与基础施工质量验收规范;4、GB50205-2001钢结构工程施工质量验收规范;5、GB50007-2002建筑地基基础设计规范;6、GB50017-2003钢结构设计规范;7、JGJ33-2001建筑机械运用平安技术规程;8、JGJ94-2008建筑

2、桩基技术规范;9、本工程设计图纸;10、塔式起重机运用说明书。二、工程概况本工程为万科美景魅力之城6号地块小区建设项目工程,结构形式为剪力墙结构,地上1#26层、2#26层、3#20层、4#27层、5#23层、6#27层、7#20层,地下1层,总建筑面积为152141.96平方米。建筑结构为1#-7#楼为剪力墙结构,CKC2商业、地下车库框架结构。运用年限50年。抗震设防烈度7。建筑防火分类为一类,耐火等级为一级。场地类别H类。建筑地基基础设计等级:甲级。平安等级为2级。0.000肯定标高148.800u各栋层数及建筑高度如下表:建筑层数建筑高度1#2674.1m2#2674.1m3#2057

3、m4#2776.955#2365.556#2776.957#2057本工程7栋高层用6台塔吊,其中1#楼为QTZ6012型塔式起重机、2#和3#共用一台为QTZ6012.4#楼为QTZ6012塔式起重机、5#楼为5613型塔式起重机、6#和7#楼共用一台为QTZ6012,商业为QTZ5012。塔吊位置详见塔吊基础平面布置图。三、塔吊设计参数详见塔吊运用说明书。四、塔吊基础设计6台塔吊基础位于地下室,塔吊基础顶标高同地下室底板底标高。1#楼塔吊布置在1#楼南侧、位于(1-24)/(1-25)轴线之间。2#楼塔吊布置在2#楼南侧、位于(2-1/(2-3)轴线之间。塔吊基础顶标高同地下室底板底标高。

4、塔吊基础为自然地基础,塔吊基础碎标号为C35,基础尺寸均为6000mm6000mm15000mmo基础配筋为上下两层他25,间距为20Omnb拉筋为e14400呈梅花布置,钢筋爱护层厚度为50m%(详见塔吊基础图)塔吊基础垫层为100mln厚,垫层下面夯实。塔吊基础总体施工布置见下图,基渊阶段平面布置方案五、塔吊基础施工技术措施及质量验收1、混凝土强度等级采纳C35;2、基础表面平整度允许偏差1/1000;3、埋设件埋设参照塔吊基础图:(1).塔吊预埋件运用预埋基础节或预埋地脚螺栓。(2)固定支腿四周混凝土充填率必需达到95%以上。4、起重机的混凝土基础应验收合格后,方可运用。5、起重机的金属

5、结构、及全部电气设备的金属外壳,应有牢靠的接地装置,接地电阻不应大于IOQo6、按塔机说明书,核对基础施工质量关键部位。7、检测塔机基础的几何位置尺寸误差,应在允许范围内,测定水平误差大小,以便打算垫铁。8、机脚螺丝应严格按说明书要求的平面尺寸设置,允许偏差不得大于5mm。9、基础碎浇筑完毕后应浇水养护,达到碎设计强度方可进行上部结构的安装作业。如提前安装必需有同条件养护碎试块试验报告,强度达到安装说明书要求。10、塔吊基础碎浇筑后应按规定制作试块,基础内钢筋必需监理部门验收合格方可浇筑碎,并应作好、隐检记录。以备作塔吊验收资料。11、钢筋、水泥、砂石集料应具有出厂合格证或试验报告。12、塔吊

6、基础底部土质应良好,开挖经质检部门验槽,符合设计要求及地质报告概述方可施工。13、塔吊基础施工后,四周应排水良好,以保证基底土质承载力。14、塔机的避雷装置宜在基础施工时首先预埋好,塔机的避雷线可用横截面不小于16mm2的绝缘铜电缆或横截面40mm3mm表面经电镀的金属扁铁干脆与基础底板钢筋焊接相连,接地件至少插入地面以下1.5m。15、基础塔吊碎拆模后应在四角设置沉降观测点,并完成初始高程测设,在上部结构安装前再测一次,以后在上部结构安装后每半月测设一次,发觉沉降过大、过快、不匀称沉降等异样状况应马上停止运用,并汇报公司工程技术部门分析处理后,方可确定可断续运用或不能运用。六、塔吊穿地下室处

7、理措施本工程塔吊均布置在地下室中,塔吊穿地下室的处理措施如下:1、地下室底板处理措施:(1)本工程设计塔吊基础顶标高同地下室底板底标高。(2)本工程塔吊预埋件运用的是预埋节和地脚螺栓两种方式,地下室底板垫层和塔吊基础顶同高,故地下室底板可以干脆穿过塔吊预埋节,不影响地下室底板的整体浇筑。2、地下室顶板处理措施:(1)在地下室顶板上开一个2米*2米方孔,塔吊拆除后,用高一强度等级的微膨胀混凝土封闭。因塔吊处预留孔封闭后,底板受力与实际设计状况不同,为保证顶板平安,在封回洞口前,塔吊所在跨的顶板下方加钢管支撑。(2)顶板预留孔处钢筋按设计要求预留一个搭接长度,拆除塔吊后,采纳搭接的方式连接。板四周

8、预留原顶板配筋钢筋50OmIn长,按原顶板配筋间距设置。(3)在预留的顶板洞口周边砌筑20Cin高的砖墙挡水,素水泥浆抹光。并在周边加设1200Inm高防护栏杆。七、塔吊基础模板施工(1)基础垫层浇筑100mm厚C15商品混凝土,浇筑过程中原浆抹平、压光,阴阳角处压抹成小圆角;在已浇筑的混凝土强度未达到1.2Nmm2前不得在其上踩踏。(2)用木模支护基础模板,加固稳固牢实,保证不偏位、不涨模。八、钢筋混凝土塔吊基础下做100mm厚混凝土垫层,混凝土标号C15,待垫层强度达到设计强度的75%以后起先绑扎基础下铁钢筋,吊装预埋节(或预埋地脚螺栓),上铁进行钢筋绑扎,拉结筋绑扎,然后运用C35混凝土一次分层浇注完成,振捣密实。浇筑性后12小时留意养护,使碎达到强度,待碎强度达到设计强度的80%(强度由试验室试压同条件养护的试块或现场回弹后通知)以后方可进行塔吊的安装。
