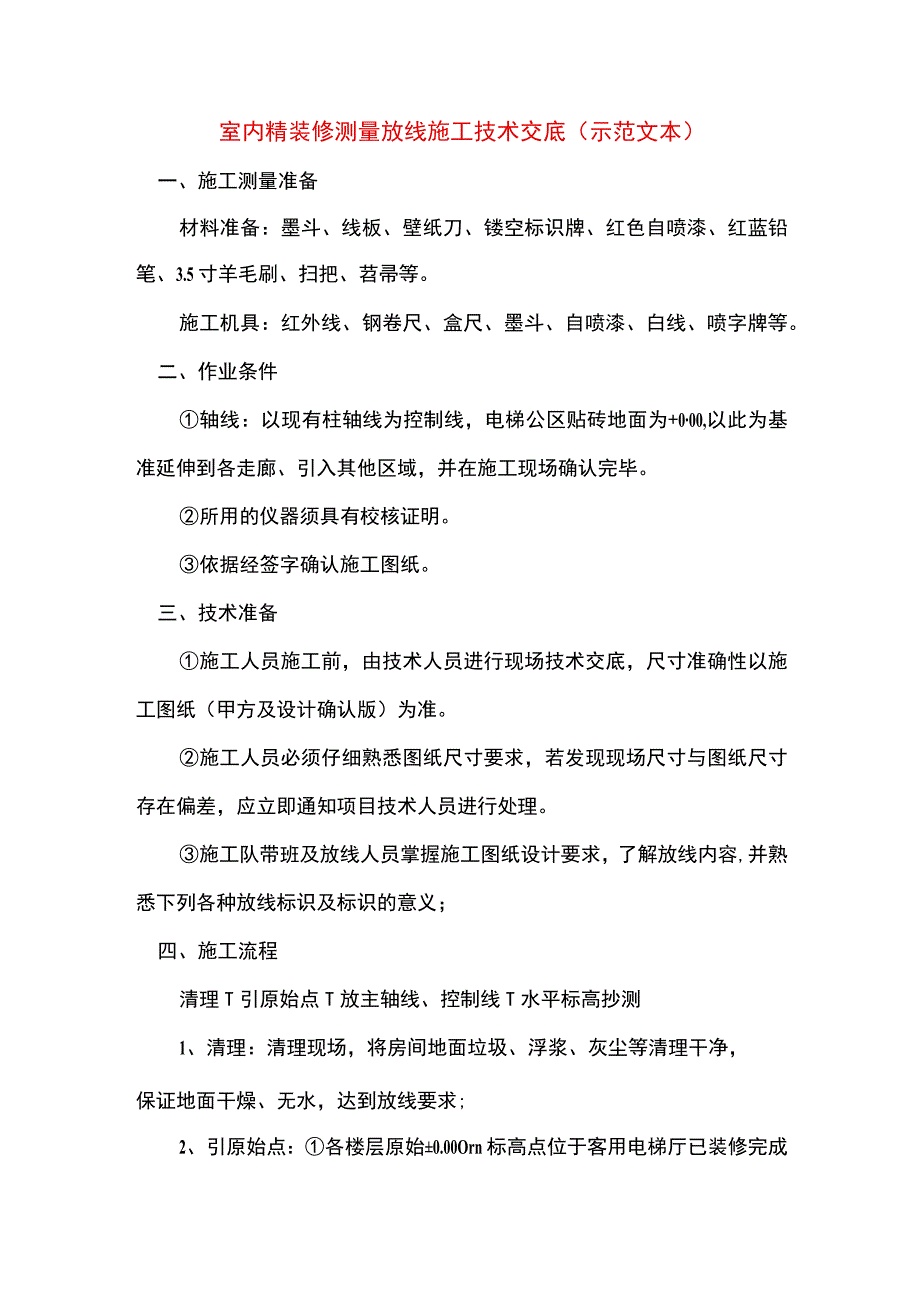

1、室内精装修测量放线施工技术交底(示范文本)一、施工测量准备材料准备:墨斗、线板、壁纸刀、镂空标识牌、红色自喷漆、红蓝铅笔、3.5寸羊毛刷、扫把、苕帚等。施工机具:红外线、钢卷尺、盒尺、墨斗、自喷漆、白线、喷字牌等。二、作业条件轴线:以现有柱轴线为控制线,电梯公区贴砖地面为+000,以此为基准延伸到各走廊、引入其他区域,并在施工现场确认完毕。所用的仪器须具有校核证明。依据经签字确认施工图纸。三、技术准备施工人员施工前,由技术人员进行现场技术交底,尺寸准确性以施工图纸(甲方及设计确认版)为准。施工人员必须仔细熟悉图纸尺寸要求,若发现现场尺寸与图纸尺寸存在偏差,应立即通知项目技术人员进行处理。施工队

2、带班及放线人员掌握施工图纸设计要求,了解放线内容,并熟悉下列各种放线标识及标识的意义;四、施工流程清理T引原始点T放主轴线、控制线T水平标高抄测1、清理:清理现场,将房间地面垃圾、浮浆、灰尘等清理干净,保证地面干燥、无水,达到放线要求;2、引原始点:各楼层原始0.00Orn标高点位于客用电梯厅已装修完成的电梯口;(待定)各楼层的格方控制线必须以原主体混凝土结构柱轴线为依据。3、放主轴线、控制线:依原始结构柱轴线返出四个方向的平行于轴线的控制线,通过红外线,将同楼层地面控制轴线点进行井字形闭合并格方。如误差大于5mm,应通过公共走道进行微调。4、水平标高抄测:通过水准仪,将楼层原始标高点抄测至各结构柱、墙上,要求每个墙面都通长弹出水平+1.00Om标高线,1.OOOm标高线弹设完毕后,墙面喷红色三角标记,三角标记的横边必须与1米线吻合,箭头向下。根据弹设的1米线结合顶面图弹出相应的吊顶标高线(注:禁止墙面出现几条+1OOOm标高线,在弹装饰水平+1OOOm标高线之前,先把其它专业弹在墙面的标高线清除干净至看不见为止);
