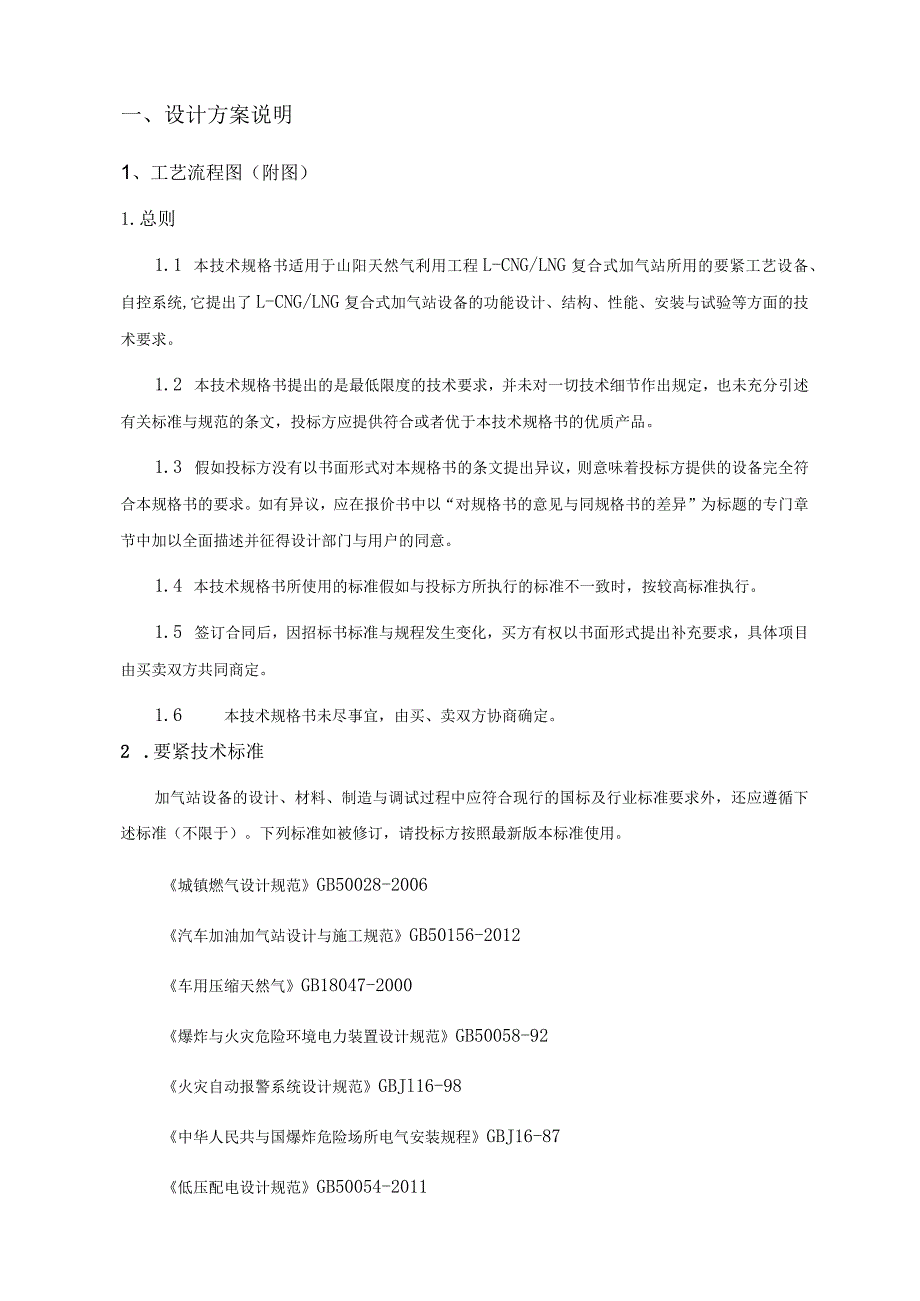

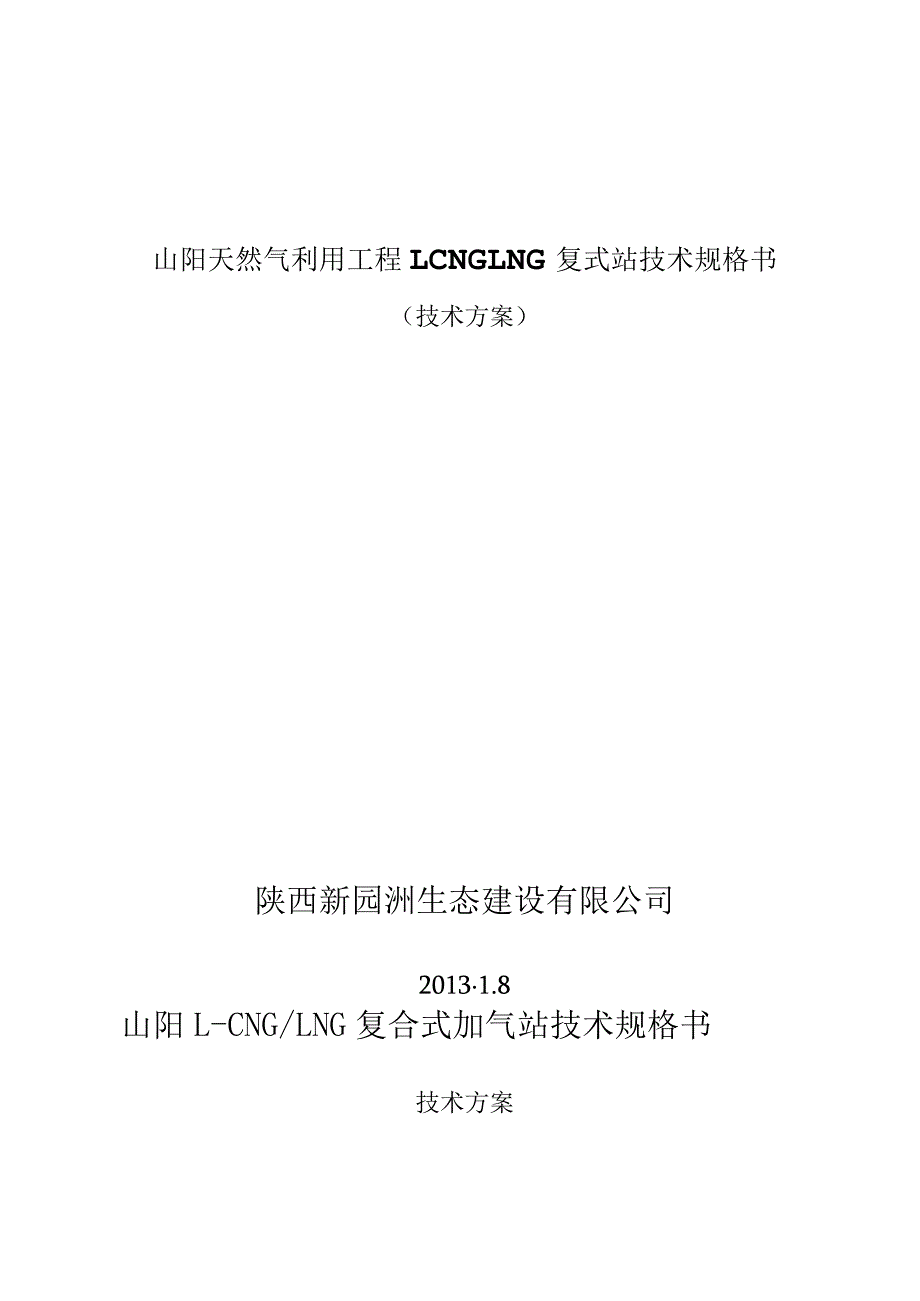

1、山阳天然气利用工程LCNGLNG复式站技术规格书（技术方案）陕西新园洲生态建设有限公司20131.8山阳L-CNG/LNG复合式加气站技术规格书技术方案一、设计方案说明1、工艺流程图（附图）1.总则1.1 本技术规格书适用于山阳天然气利用工程L-CNG/LNG复合式加气站所用的要紧工艺设备、自控系统,它提出了L-CNG/LNG复合式加气站设备的功能设计、结构、性能、安装与试验等方面的技术要求。1.2 本技术规格书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准与规范的条文，投标方应提供符合或者优于本技术规格书的优质产品。1.3 假如投标方没有以书面形式对本规格书的条
2、文提出异议，则意味着投标方提供的设备完全符合本规格书的要求。如有异议，应在报价书中以“对规格书的意见与同规格书的差异”为标题的专门章节中加以全面描述并征得设计部门与用户的同意。1.4 本技术规格书所使用的标准假如与投标方所执行的标准不一致时，按较高标准执行。1.5 签订合同后，因招标书标准与规程发生变化，买方有权以书面形式提出补充要求，具体项目由买卖双方共同商定。1.6 本技术规格书未尽事宜，由买、卖双方协商确定。2 .要紧技术标准加气站设备的设计、材料、制造与调试过程中应符合现行的国标及行业标准要求外，还应遵循下述标准（不限于）。下列标准如被修订，请投标方按照最新版本标准使用。城镇燃气设计规

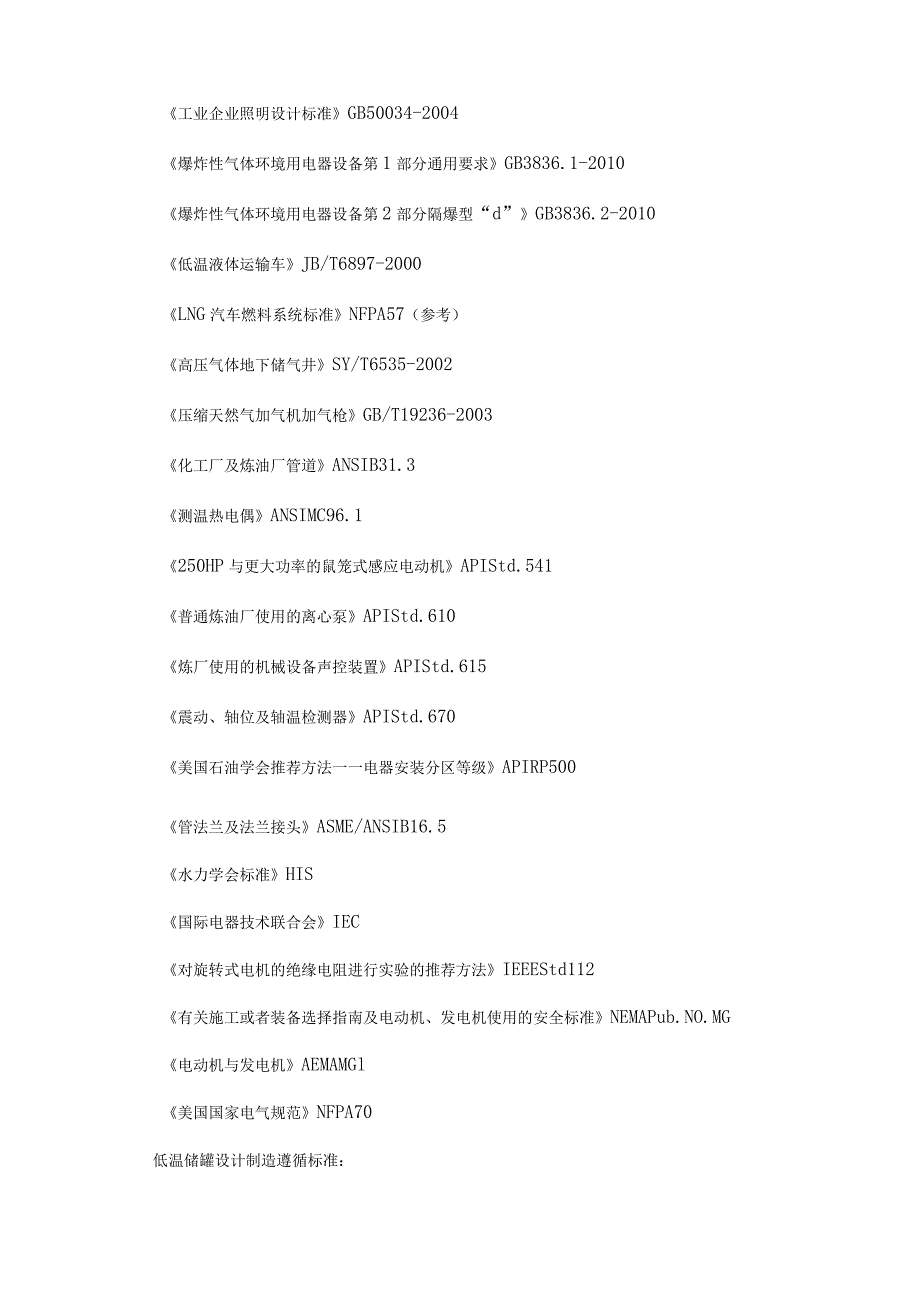

3、范GB50028-2006汽车加油加气站设计与施工规范GB50156-2012车用压缩天然气GB18047-2000爆炸与火灾危险环境电力装置设计规范GB50058-92火灾自动报警系统设计规范GBJl16-98中华人民共与国爆炸危险场所电气安装规程GBJ16-87低压配电设计规范GB50054-2011工业企业照明设计标准GB50034-2004爆炸性气体环境用电器设备第1部分通用要求GB3836.1-2010爆炸性气体环境用电器设备第2部分隔爆型“d”GB3836.2-2010低温液体运输车JB/T6897-2000LNG汽车燃料系统标准NFPA57（参考）高压气体地下储气井SY/T653
4、5-2002压缩天然气加气机加气枪GB/T19236-2003化工厂及炼油厂管道ANSIB31.3测温热电偶ANSIMC96.1250HP与更大功率的鼠笼式感应电动机APIStd.541普通炼油厂使用的离心泵APIStd.610炼厂使用的机械设备声控装置APIStd.615震动、轴位及轴温检测器APIStd.670美国石油学会推荐方法一一电器安装分区等级APIRP500管法兰及法兰接头ASME/ANSIB16.5水力学会标准HIS国际电器技术联合会IEC对旋转式电机的绝缘电阻进行实验的推荐方法IEEEStd112有关施工或者装备选择指南及电动机、发电机使用的安全标准NEMAPub.NO.MG电
5、动机与发电机AEMAMGl美国国家电气规范NFPA70低温储罐设计制造遵循标准：压力容器安全技术监察规程国家质量技术监督局钢制压力容器GB150-2011碳素结构钢与低合金钢热轧厚钢板与钢带GB3274-2007不锈钢热轧钢板GB4237-2007承压设备无损检测JB/T4730-2005钢制对焊无缝管件GB/T12459-2005工业金属管道工程施工及验收规范GB50235-2010低温绝热压力容器GB18442-2001流体输送用不锈钢管GB/T14976-2002钢制压力容器焊接工艺评定JB4708钢制压力容器焊接规程JB/T4709钢制塔式容器JB4710钢制压力容器产品焊接试板的力学
6、性能检验JB4744钢制低温压力容器技术规定HG20585钢制压力容器用封头JB/T4746-2002低温液体储运设备安全使用规范JB6898-1997钢制焊接常压容器JB/T4735T9973 .工程基本条件3.1 1介质：液化天然气3.2 安装地点：户外3.3 现场环境条件(1)温度：年最高温度42.9年最低温度-9.6C年平均温度13.1(2)湿度年最高湿度80%年最低湿度62%年平均湿度70%(3)年平均大气压IOIL6百帕(4)年雷暴最多日数82天(5)降雨量年平均降雨量709mm年最大降雨量2530mm日最大降雨量160.8mm(6)年主导风向东风与东南风；年平均风速2.6m/s最
7、大平均风速28ms(7)地震设防烈度6度(8)海拔高度11004 .设备总说明本工程为山阳县天然气利用工程L-CNG/LNG复合式加气站，L-CNG/LNG复合式加气站LNG储罐为60m，,1台60m，为储罐备用，柱塞泵及气化器设置于LNG储罐内及工艺装置区内（露天）。本工程L-CNG/LNG复合式加气站设备由真空低温立式储罐（6Om3）、增压泵橇（含低温潜液泵、卸车增压器、EAG加热器、调压饱与加热器、管件阀门、安全放散等设施的集成橇）、柱塞泵、高压空温式气化器、高压水浴式气化器、顺序操纵盘、高压储气井、LNG加气机、CNG加气机、加气站站控系统与连接管道、阀门构成，设备需确保加气站的储存能
8、力与加气能力，并减少运行过程中的气体排放。本技术规格书内容包含：真空低温立式储罐、增压泵橇（含低温潜液泵、卸车增压器、EAG加热器、调压饱与加热器、管件阀门、安全放散等设施的集成橇）、高压柱塞泵、高压空温式气化器、高压水浴式气化器、顺序操纵盘、高压储气井、LNG加气机、CNG加气机、加气站站控系统、设备之间连接管道及阀门的有关技术规格要求。设计规模1.-CNG加气规模，15000Nm3/天。1.NG加气规模：20m，/天。NG气供气规模：4800Nm3ho4.1.1 工艺流程描述4.1.2 1.NG加气工艺流程（1）卸车流程：LNG槽车一密闭接头一LNG泵一流量计一LNG贮罐从LNG液化厂用低
9、温运输槽车将LNG运至汽车加气站，通过加气站卸车接口、真空管道、潜液泵、流量计、阀门等将LNG灌注到加气站的低温贮罐中。能实现利用卸车增压器卸车的功能，能够在LNG加气站初次使用时卸车或者者为了保护泵，减少泵的使用频率时使用卸车增压器卸车方式，卸车的同时可同时进行加气，能实现卸车量累计计量、加气量累计计量功能C卸车时给汽车加气流程：当卸车时系统接收到加气机上的加气信号后会立即关闭卸车气动阀，打开加气机加气气动阀将泵从槽车抽出的液体直接供入加液流量计、加气枪、汽车钢瓶，同时开始加气计量，在此期间卸车计量继续累积。加气完毕后系统会自动开启卸车气动阀，关闭加气气动阀，加气计量停止。泵从槽车抽出的液体
10、经加液流量计继续进入LNG储罐，卸车计量一直持续直至卸车完毕。整个过程全部由系统自动操纵完成，中途不可能停泵，卸车流量计一直保持计量状态，卸车计量与加液计量分别由两套电控系统在计量显示，互不影响。(2)汽车加液流程：LNG贮罐一LNG泵一流量计一LNG车载气瓶给车辆加气时，先将加注管路通过专用的LNG加液枪与汽车上的LNG瓶进液接口相连接，操纵贮罐内的压力将LNG输送到低温潜液泵中，通过加气面板来操纵泵运转输送的流量，同时用LNG流量计计量出输送的液体，在操纵面板上显示质量(或者标方数)与价格。(3)调饱与流程：LNG贮罐一LNG泵一LNG调饱与加热器一LNG贮罐(液相)卸车后，用LNG低压泵
11、将贮罐中的部分LNG输送到汽化器，液体被加热后返回贮罐，直到罐内压力达到设定的工作压力，本流程可实现了液体调饱与的功能，能够增加LNG的温度，以提高储罐的压力。(4)泄压流程：LNG贮罐一安全阀(泄压)1.NG贮罐内气相压力高于安全阀设定压力，安全阀自动泄压。如今也可手动打开放散阀放空卸压。4.2.2L-CNG加气工艺流程1.-CNG汽车加气需利用站区2台6(3卧式储罐内的LNG,经站内自增压气化器将储罐压力增至O.5MPa,再经LNG高压柱塞泵将液态LNG加压至25MPa,送入高压空温式气化器进行高压气化，冬季增加1台高压水浴式气化器，气化后的天然气进入充气程序操纵盘，通过站内天然气储气井组
12、、汽车加气机向燃气汽车计量加气，车用钢瓶充装压力为20MPa。在管路系统中，在液体出泵与气体进加气机前设置安全超压泄放阀（即安全阀）与手动放空阀。4. 3要紧设备清单序号名称型号单位数量备注1LNG储罐1.2MPa,60m3台2一用一备2增压泵套1其中含：潜液泵320Lmin1储罐增压器300Nm3h台1EAG加热器100Nm3h台1调饱与加热器150Nm3h公13高压空温汽化器1000Nm3h台24高压水浴式汽化器1000Nm3h台15柱塞泵1Nm3h台2一用一备6顺序操纵盘套17高压储气井单井水容积：2m3口48LNG加气机1-160Lmin套29L-CNG加气机三线双枪套410卸车流量计
13、爱默生CFM200套111集成操纵系统定制操纵板套112PLC部分套113变频柜（含配电功能）ABB变频器（含配电功能）套114上位机部分含工控机、显示器、操作系统、上位监控软件、组态软件等套115现场仪表部分包含各类一次仪表及操作柱等套116防爆接线盒、防爆软管等套117低温、常温阀门套1参考流程图18管路系统包含真空保温管、高压常温、管件、配套接头等参考流程图、平面图19氮气仪表风系统管道、减压阀等套20安装备件清单提供安装用备件清单套121一年易损件清单提供一年内易损件备件清单套15.设备材料技术要求1低温储罐1.1工程内容1.NG储罐的设计、材料供货、设备制造、系统调试、竣工验收、培训
