1、弱电工程双绞线问题全总结1：一根双绞线可以传哪种组合的信号？答：一根非屏蔽五类或五类以上双绞线一般有四对双绞线，可以传输4路视频;总之1对线可以传输一路信号，4对线可以传输4路信号（例如可以传输4路视频或4路音频或4路数据或这三个信号的任意组合）,另外大对数双绞线还可以传输更多的信号。2 :在综合布线时可否把双绞线和其它线缆放在一起（例如捆在一起）？答：在施工布线时，可与一般电话线、计算机网络线、同轴电缆线、光纤一起传输;但尽量避免与电源线一起传输，如在一管道内传输，尽量保持相互间距离在50cm以上，特别是高压大功率电源线。3 :可否利用现有计算机网络线来传送视频.音频、数据信号？答：只要使用
2、没有使用到的一对绞线就可以用来传送视频、音频、数据;一般计算机都利用网络线中的两对绞线来传输以太网等信号，另外两对线就可以传送视频、音频、数据。但传送的信号不可以经过HUB、交换机等其它设备。4:双绞线接头处如何连接？答：一箱网线正常为305米（100Oft）,每箱网线间相互连接时，不要直接拧在一起，如果连接不好，接触电阻过大，影响传输效果，甚至无法传输。连接时，按照颜色一一对应，用烙铁焊在一起，外面用绝缘胶带包好，防止短路;如室外连接，要做好防水处理。5:双绞线传输器使用何种线缆？答：请选用五类或五类以上的非屏蔽双绞线（UTPCAT524AWG常规铜线线径为0.5mm）,线缆类别越高，传输效
3、果越好。五类屏蔽双绞线（STPCAT524AWG）可以在一些强电磁干扰等特殊的情况下使用，但会缩短传输距离。三、四类非屏蔽双绞线也可以使用，但图像效果、传输距离和抗干扰性能下降很多。平行不绞合在一起（例如平行电话线）的线缆及两根各自屏蔽的线缆，不建议使用。要根据不同的使用环境，选用不同的线缆，如室内线缆、室外线缆、阻水线缆等。6 :双绞线可以传电源吗？答：可以传输低压供电电源，如12VDCx24VAC等。但是你要保证传过来的电源符合设备的要求。如设备工作电源是IO-12VDC,电流是50MA,双绞线内阻为10100米（实际使用要测量），若传送的电源是12VDC,要保证设备的使用正常,你只好传送

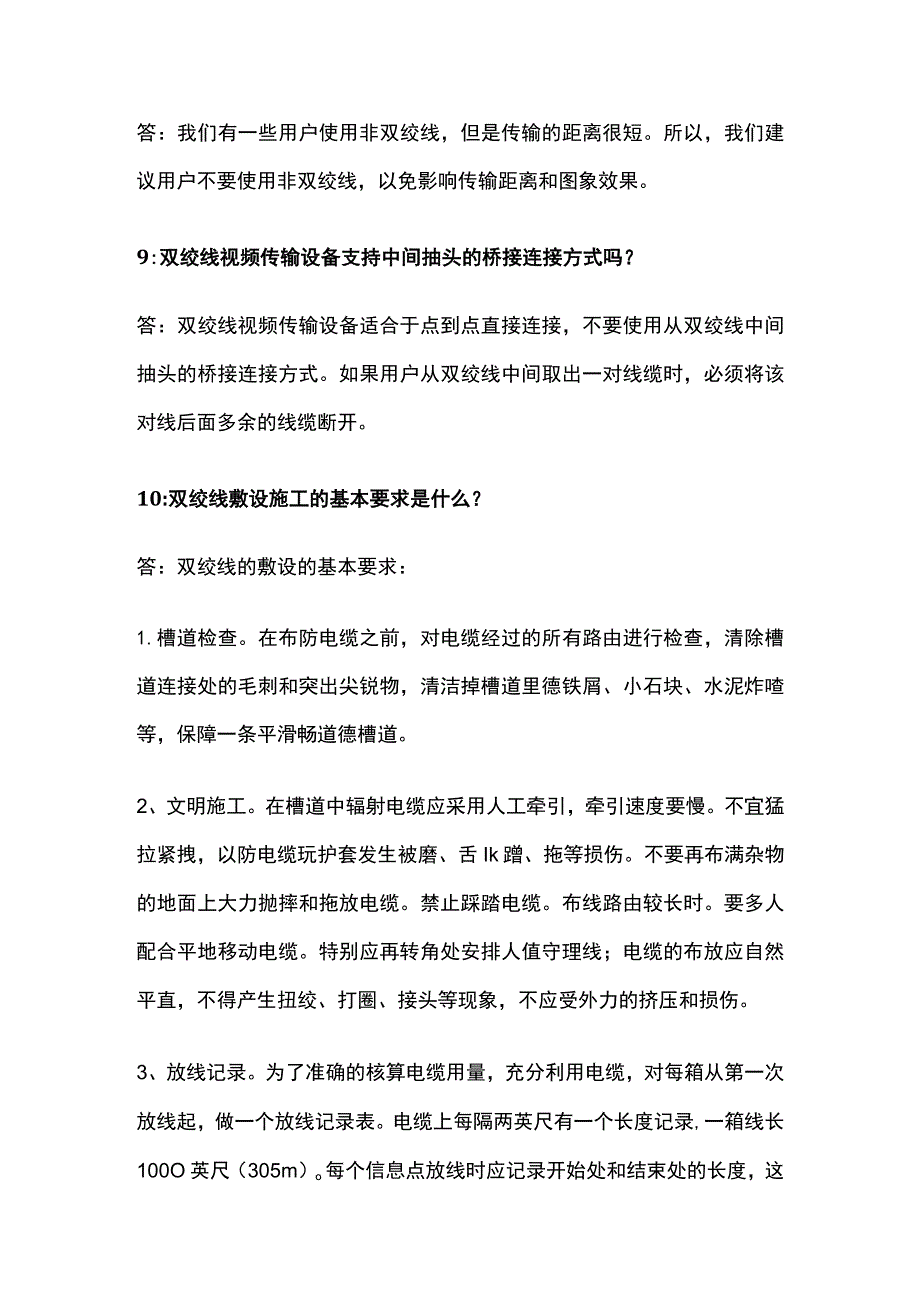

4、电源在200米以内。但我们不建议用户使用双绞线传输电源。7 :6类非屏蔽双绞线可以使用吗？答：可以。只要是5类或5类以上的UTP,均可使用。8 :是否可以使用非双绞线（比如平行线）?答：我们有一些用户使用非双绞线，但是传输的距离很短。所以，我们建议用户不要使用非双绞线，以免影响传输距离和图象效果。9:双绞线视频传输设备支持中间抽头的桥接连接方式吗？答：双绞线视频传输设备适合于点到点直接连接，不要使用从双绞线中间抽头的桥接连接方式。如果用户从双绞线中间取出一对线缆时，必须将该对线后面多余的线缆断开。10:双绞线敷设施工的基本要求是什么？答：双绞线的敷设的基本要求：1.槽道检查。在布防电缆之前，对
5、电缆经过的所有路由进行检查，清除槽道连接处的毛刺和突出尖锐物，清洁掉槽道里德铁屑、小石块、水泥炸喳等，保障一条平滑畅道德槽道。2、文明施工。在槽道中辐射电缆应采用人工牵引，牵引速度要慢。不宜猛拉紧拽，以防电缆玩护套发生被磨、舌Ik蹭、拖等损伤。不要再布满杂物的地面上大力抛摔和拖放电缆。禁止踩踏电缆。布线路由较长时。要多人配合平地移动电缆。特别应再转角处安排人值守理线；电缆的布放应自然平直，不得产生扭绞、打圈、接头等现象，不应受外力的挤压和损伤。3、放线记录。为了准确的核算电缆用量，充分利用电缆，对每箱从第一次放线起，做一个放线记录表。电缆上每隔两英尺有一个长度记录,一箱线长100O英尺（305
6、m）o每个信息点放线时应记录开始处和结束处的长度，这样对本次放线的长度和线箱剩余的电缆的长度就一目了然。有利于将线箱中剩余的电缆布放至合适的信息点。4、电缆应有裕量一适应终结、检测和变更。双绞线电缆预留长度：在工作区宜为36cm,在电信区宜为0.52m,在设备间宜为35m;有特殊要求的应按设计要求预留长度。5、桥架机线槽内电缆绑扎要求。槽内电缆布放映平齐顺直、排列有序、尽量不交叉，在电缆进出线槽部位、转弯处应绑扎固定。电缆桥架内点看垂直敷设时，在电缆上端和每间隔L5m处用固定在桥架的支架上；水平敷设时，在电缆的首、尾、转弯及每间隔5IOm处进行固定。在水平、垂直桥架中敷设电缆时，应对电缆进行绑
7、扎。对双绞电缆、光缆及其他信号点看应根据线缆的类别、数量、缆径、线缆芯数分束绑扎。绑扎间距不宜大于L5m,间距应均匀，不宜绑扎过紧和使线缆挤压。11：双线线布线施工注意事项细节决定成败，在市线施工涉及管槽埋设、桥架安装、线缆敷设以及线缆穿放等诸多内容，都必须引起足够的重视，千万不要因小失大。所以，在双绞线布线施工的时候我们应注意以下事项：1.线缆敷设要求(1)线缆的型号、规格应与设计规定相符。(2)线缆的布放应自然平直，不得产生扭绞、打圈接头等现象，不应受到外力的挤压和损伤。(3)线缆两端应贴有标签，应标明编号，标签书写应清晰、端正，标签应选用不易损坏的材料。(4)线缆终接后，应留有余量。交接
8、间、设备间的对绞电缆预留长度宜为0.5L0m,工作区预留长度宜为IO30mm;线缆布放宜盘留，预留长度宜为35m,有特殊要求的应按设计要求预留长度。(5)线缆的弯曲半径应符合下列要求。双绞线的弯曲半径应至少为其外径的4倍。主干双绞线的弯曲半径应至少为其外径的10倍。光缆的弯曲半径应至少为光缆外径的15倍。综合布线系统的缆线必须与电磁干扰源保持一定距离，以减少电磁干扰的强度。(6)当综合布线区域存在的干扰低于上述规定时,可采用非屏蔽缆线和非屏蔽配线设备进行布线;当综合布线区域存在的干扰高于上述规定或用户对电磁干扰有比较高的要求时，宜采用屏蔽线缆和屏蔽配线设备进行布线，也可以采用光缆系统;当综合布
9、线路由上存在干扰源，且不能满足最小净距要求时，宜采用金属管线进行屏蔽。(7)在暗管或线槽中缆线敷设完毕后,宜在通道两端出口处用填充材料进行封堵。2 .线槽和暗管敷设缆线预埋线槽和暗管敷设缆线应符合下列规定。(1)敷设线槽的两端宜用标志标出编号和长度等内容。(2)敷设暗管宜采用钢管和阻燃硬质PVC管。布放多层屏蔽电缆、扁平缆线和大对数主干电缆或主干光缆时，直线管道的管径利用率应为50%60%,弯管道的利用率应为40%50%暗管布放4对对绞电缆或4芯以下光缆时，管道的截面利用率应为25%30%o(3)地面线槽宜采用金属线槽，线槽的截面利用率不超过50%o3 .电缆桥架和线槽敷设缆线设置电缆桥架和线
10、槽敷设缆线应符合下列规定。(1)电缆线槽、桥架宜高出地面2.2m以上,线槽和桥架顶部距上层楼板不宜小于300mm,在过梁或其他障碍物处，不宜小于50mmo(2)槽内缆线布放应顺直，尽量不交叉，在缆线进出线槽部位、转弯处应绑扎固定，其水平部分缆线可以不绑扎。垂直线槽布放缆线应每隔5IOm处进行固定。(3)电缆桥架内缆线垂直敷设时,在缆线的上端和每间隔1.5m处应固定在桥架的支架上;水平敷设时，在线缆的首、尾、转弯及每间隔51Om处进行固定。(4)在水平、垂直桥架和垂直线槽内敷设缆线时应对缆线进行绑扎。对绞电缆、光缆及其他信号电缆应根据缆线的类别、数量、缆径、缆线芯数分束绑扎。绑扎间距不宜大于L5
11、m,间距应均匀，松紧适度。(5)楼内光缆宜在金属线槽中敷设在桥架敷设时应在绑扎固定段加装垫套。4 .管道缆线敷设管道缆线敷设应符合下列要求。Q)缆线在管道内的布放原则如下。缆线在管道管孔内的排列顺序为：先下排后上排,先两侧后中间。同一缆线在管道段的孔位不应改变。一个管孔内一般只布放一根缆线，特殊情况下可布放两根缆线,但两条缆线的外径之和不得大于管道内径的23o管道一般应预留23个备用管孔。(2)管道的敷设要求如下。混凝土管、塑料管、钢管和石棉水泥管，可组成矩形或正方形并直接埋地敷设。每段管道的最大段长一般不宜大于12Om,最长不能超过15Om,并应有大于或等于2.5%。的坡度。5 .直埋缆线敷
12、设Q)直埋缆线一般采用铠装缆线或塑料直埋缆线。当坡度大于30或缆线可能承受张力的地段，宜采用钢丝铠装缆线并采取加固措施。(2)直埋缆线在下述处所应设置缆线标志：直埋段每隔200300m处;缆线连续点、分支点、盘六点处;缆线路由方向改变处以及与其他专业管道的交叉处等。(3)直埋缆线应避免在下列地段敷设：土壤有敷设性介质的地区;预留发展用地和规划未定的用地;堆场、货场及广场;往返穿越干道、公路及铁路的地段。(4)直埋缆线不得直接埋人地下室内。直埋缆线需引入建筑物内分线设备时，应将铠装层脱去后穿管引入。6 .电缆沟缆线敷设(1)Ikv以下的电力电缆同沟架设时，宜各置电缆沟的一侧或置于同侧托架的上面层
13、次。托架的层问间距和水平间距一般与电力电缆相同。(2)在电缆沟内托架上敷设自承式缆线宜采用铠装缆线如电缆沟内环境较好，也可采用全塑缆线。7 其他要求架空缆线宜采用全塑自承式缆线，也可采用钢绞线吊挂全塑缆线。覆冰严重地区宜采用架空缆线，在沿海地区及敷设较困难的地区采用全塑式自承缆线。采用吊顶支撑柱作为线槽在顶棚内敷设线缆时，每根支撑柱所管辖范围内的线缆可以不设置线槽进行布放，但应分束绑扎。缆线护套应阻燃，不应受到外力的挤压和损伤，缆线选用应符合设计要求。建筑群子系统采用管道缆线敷设、直埋缆线敷设、电缆沟缆线敷、设架空缆线敷设及室外墙壁缆线敷设点、光缆的施工技术要求应按照本地网通信线路工程验收的相关规定执行。
