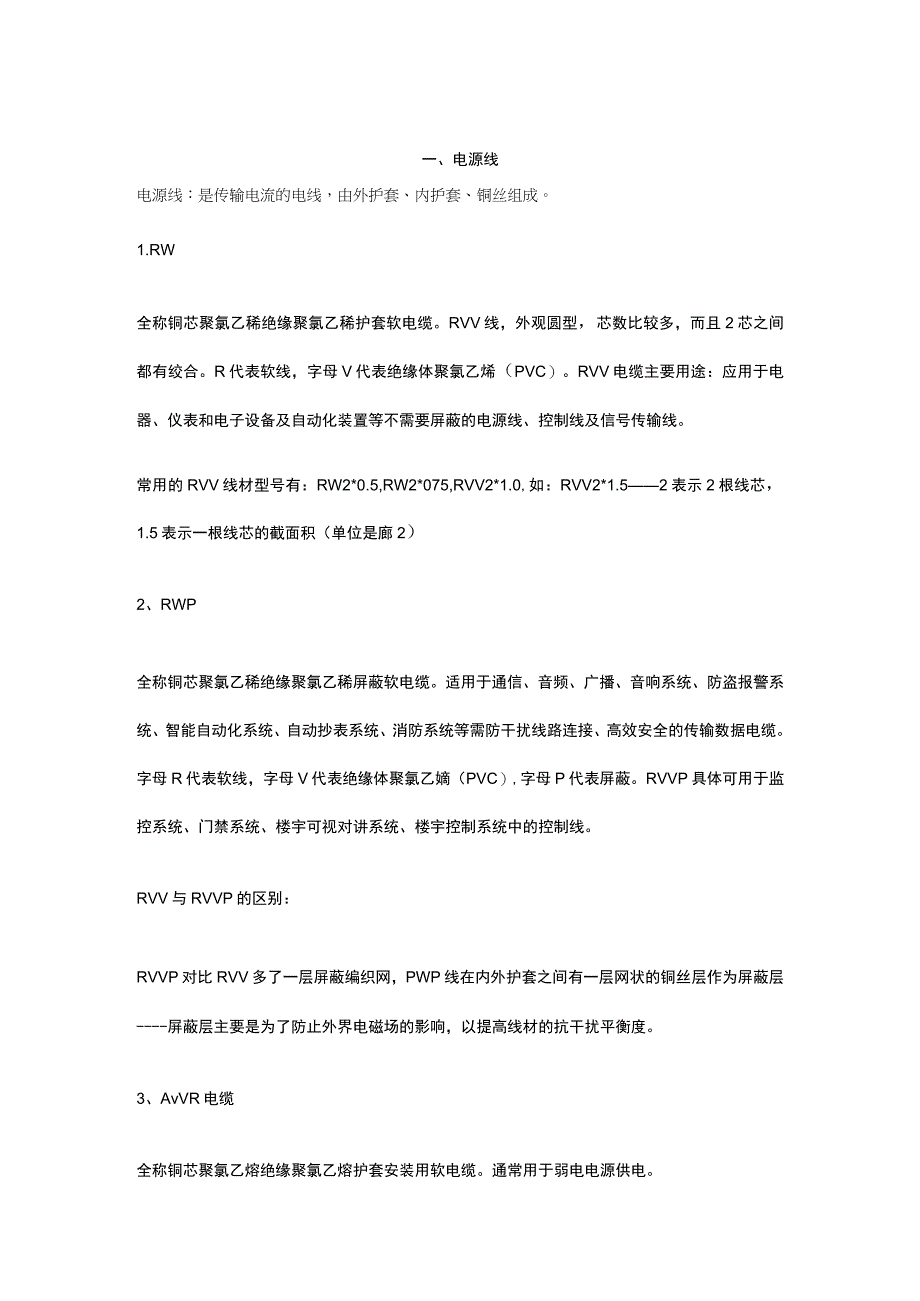

1、一、电源线电源线：是传输电流的电线，由外护套、内护套、铜丝组成。1.RW全称铜芯聚氯乙稀绝缘聚氯乙稀护套软电缆。RVV线，外观圆型，芯数比较多，而且2芯之间都有绞合。R代表软线，字母V代表绝缘体聚氯乙烯（PVC）。RVV电缆主要用途：应用于电器、仪表和电子设备及自动化装置等不需要屏蔽的电源线、控制线及信号传输线。常用的RVV线材型号有：RW2*0.5,RW2*075,RVV2*1.0,如：RVV2*1.52表示2根线芯，1.5表示一根线芯的截面积（单位是廊2）2、RWP全称铜芯聚氯乙稀绝缘聚氯乙稀屏蔽软电缆。适用于通信、音频、广播、音响系统、防盗报警系统、智能自动化系统、自动抄表系统、消防系统

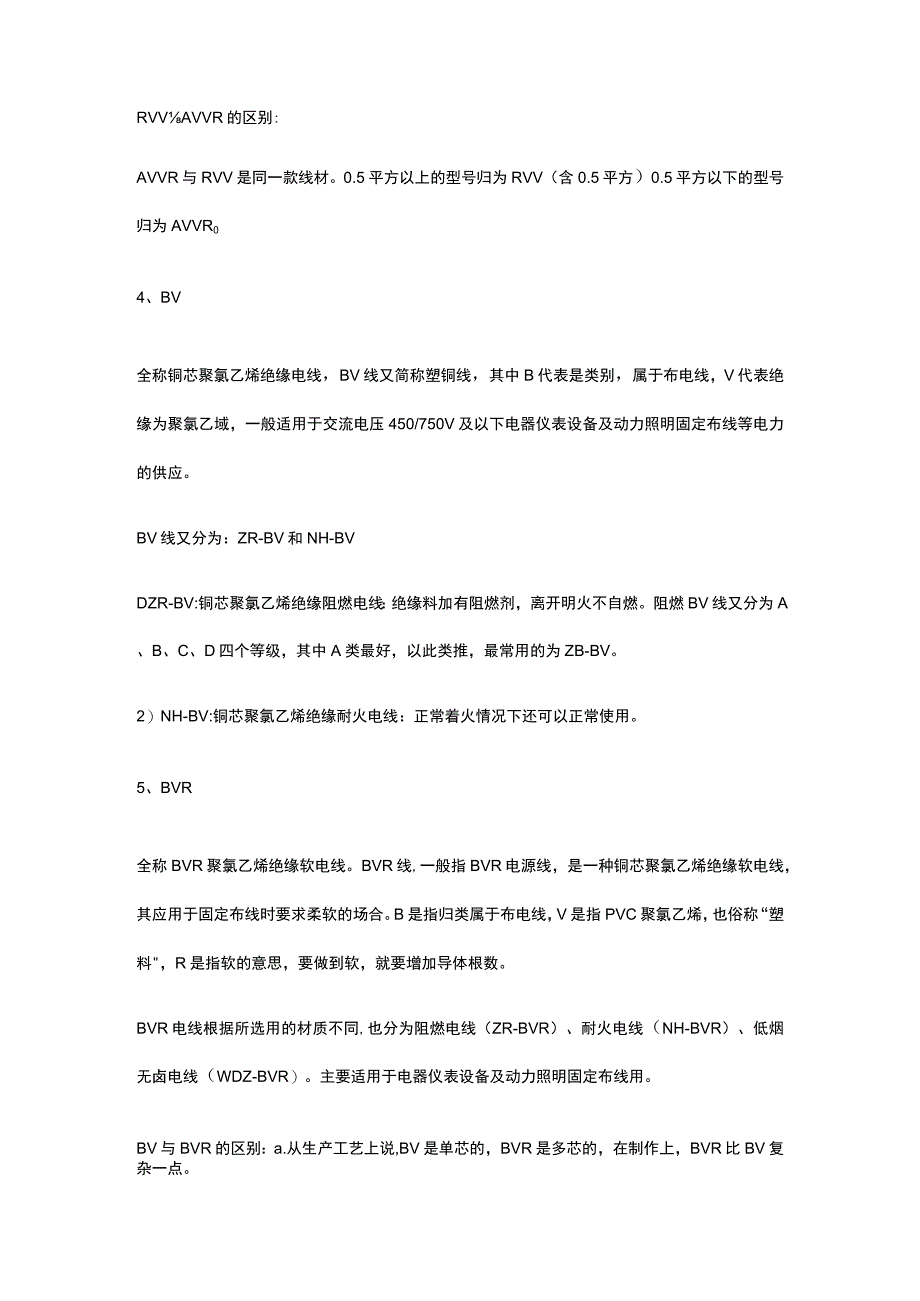

2、等需防干扰线路连接、高效安全的传输数据电缆。字母R代表软线，字母V代表绝缘体聚氯乙嫡（PVC）,字母P代表屏蔽。RVVP具体可用于监控系统、门禁系统、楼宇可视对讲系统、楼宇控制系统中的控制线。RVV与RVVP的区别：RVVP对比RVV多了一层屏蔽编织网，PWP线在内外护套之间有一层网状的铜丝层作为屏蔽层-屏蔽层主要是为了防止外界电磁场的影响，以提高线材的抗干扰平衡度。3、AvVR电缆全称铜芯聚氯乙熔绝缘聚氯乙熔护套安装用软电缆。通常用于弱电电源供电。RVVAVVR的区别:AVVR与RVV是同一款线材。0.5平方以上的型号归为RVV（含0.5平方）0.5平方以下的型号归为AVVR04、BV全称铜
3、芯聚氯乙烯绝缘电线，BV线又简称塑铜线，其中B代表是类别，属于布电线，V代表绝缘为聚氯乙域，一般适用于交流电压450/750V及以下电器仪表设备及动力照明固定布线等电力的供应。BV线又分为：ZR-BV和NH-BVDZR-BV:铜芯聚氯乙烯绝缘阻燃电线：绝缘料加有阻燃剂，离开明火不自燃。阻燃BV线又分为A、B、C、D四个等级，其中A类最好，以此类推，最常用的为ZB-BV。2）NH-BV:铜芯聚氯乙烯绝缘耐火电线：正常着火情况下还可以正常使用。5、BVR全称BVR聚氯乙烯绝缘软电线。BVR线,一般指BVR电源线，是一种铜芯聚氯乙烯绝缘软电线，其应用于固定布线时要求柔软的场合。B是指归类属于布电线，

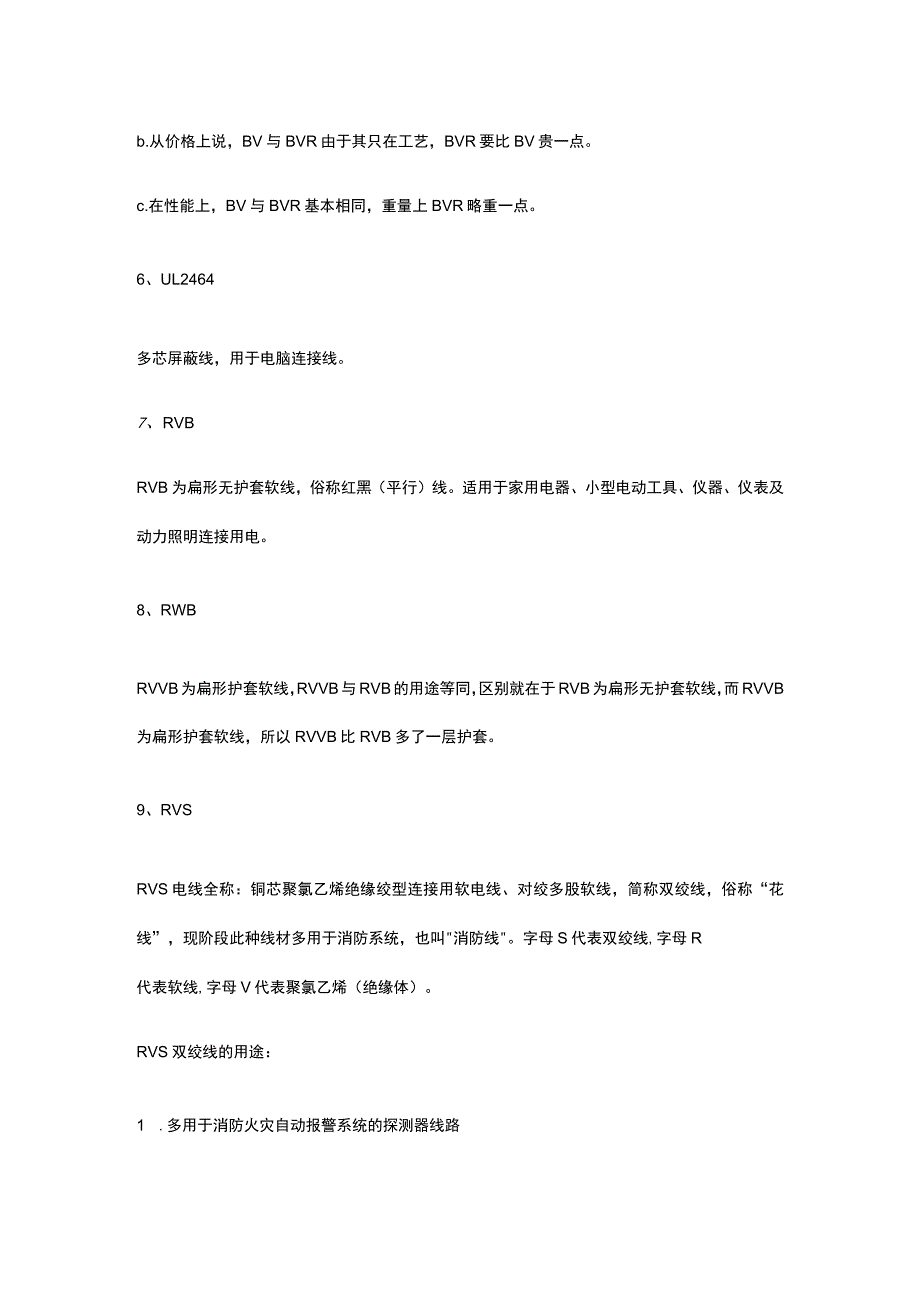

4、V是指PVC聚氯乙烯，也俗称“塑料，R是指软的意思，要做到软，就要增加导体根数。BVR电线根据所选用的材质不同,也分为阻燃电线（ZR-BVR）、耐火电线（NH-BVR）、低烟无卤电线（WDZ-BVR）。主要适用于电器仪表设备及动力照明固定布线用。BV与BVR的区别：a.从生产工艺上说,BV是单芯的，BVR是多芯的，在制作上，BVR比BV复杂一点。b.从价格上说，BV与BVR由于其只在工艺，BVR要比BV贵一点。c.在性能上，BV与BVR基本相同，重量上BVR略重一点。6、UL2464多芯屏蔽线，用于电脑连接线。7、RVBRVB为扁形无护套软线，俗称红黑（平行）线。适用于家用电器、小型电动工具、
5、仪器、仪表及动力照明连接用电。8、RWBRVVB为扁形护套软线，RVVB与RVB的用途等同，区别就在于RVB为扁形无护套软线，而RVVB为扁形护套软线，所以RVVB比RVB多了一层护套。9、RVSRVS电线全称：铜芯聚氯乙烯绝缘绞型连接用软电线、对绞多股软线，简称双绞线，俗称“花线”，现阶段此种线材多用于消防系统，也叫消防线。字母S代表双绞线,字母R代表软线,字母V代表聚氯乙烯（绝缘体）。RVS双绞线的用途：1 .多用于消防火灾自动报警系统的探测器线路2 .适用于家用电器、小型电动工具、仪器仪表及动力照明用线。双白芯用于直接接灯头线；红蓝芯用于消防、报警等；红白芯用于广播、电话线；红黑芯用于广
6、播线。3 .用于连接功放与音响设备、广播系统传输经功放机放大处理的音频信号。RVS与RVB的区别在于:RVB为平行软线，RVS为双绞软线二、视频线视频线：用来传输视频基带模拟信号的一种同轴电缆。1、SYV全称实心聚乙烯绝缘射频同轴电缆。同轴射频电缆,Y-聚乙烯,V-聚氯乙烯。通常用于模拟监控系统、可视对讲系统和有线电视系统中，用于传输视频信号。SYV视频线的规格有：SYV75-3传输距离100-300米；SYV75-5传输距离300-500米；SYV75-7传输距离500-800米；SYV75-9传输距离1000-1500米；SYV75-12传输距离2000-3500米;SYV75-375代表
7、阻抗为75欧姆,-3代表线材的粗细。2、SYWV全称聚乙烯物理发泡绝缘的同轴电缆，通常用于卫星电视传输以及有线电视传输、远距离可视对讲系统专用电缆，适合射频传输。SYV与SYWV的相同点a.特性阻抗一样一75欧姆；b.外层护套，屏蔽层结构，绝缘层外径，编数选择，材质选择，屏蔽层数等基本相同。SYV与SYWV的不同点a.绝缘层物理特性不同:SYV是100%聚乙熔填充，SYWVD也是聚乙烯填充，但充有80%的氮气气泡，聚乙烯只含有20%b.芯线直径不同：SYV电缆为0.78-0.8mm,SYWV电缆为LOmmc.两种电缆的传输特性传输衰减不同。3、VGA线是一种模拟信号视频线，最常见于电脑与显示器
8、的连接。4、RG全称物理发泡聚乙烯绝缘接入网电缆，通常用于弱电视频图像传输或混合光纤同轴电缆网（HFC网络）中传输数据模拟信号。等按用途可分为两种基本类型：基带同轴电断口宽带同轴电缆。目前基带常用的电缆，其屏蔽线是用铜做成的网状的，特征阻抗为50（如RG-8、RG-58等）；宽带同轴电缆常用的电缆的屏蔽层通常是用铝冲压成的，特征阻抗为75（如RG-59等)。RG-58/59中RG是射频电缆系列的号码，RG加不同的数字来表示不同结构和性能的射频电缆。最常用的有下列几种：RG-8或RG-Il(50。)、RG-58(50Q)、RG-59(75C)、RG-62(93)计算机网络一般选用RG-8以太网粗
9、缆和RG-58以太网细缆。RG-59用于电视系统。RG-62用于ARCnet网络和IBM3270网络。一般安装在设备与设备之间。在每一个用户位置上都装备有一个连接器，为用户提供接口。接口的安装方法如下：(1)细缆将细缆切断，两头装上BNC头，然后接在T型连接器两端。(2)粗缆粗缆一般采用一种类似夹板的Tap装置进行安装，它利用Tap上的引导针穿透电缆的绝缘层，直接与导体相连。电缆两端头设有终端器,以削弱信号的反射作用。5、AV线是家庭音响中音频线(AudioCable)和视频线(VideoCable)的简称，所以也叫音视频线。主要用于音响设备，家用影视设备音频和视频信号连接。三、网线、网络线1
10、.屏蔽双绞线1) STPSTP屏蔽双绞线的双绞线内有一层金属隔离膜，在数据传输时可减少电磁干扰，防止信息被窃听，所以它的稳定性较高，同时具有较高的数据传输速率。STP的双线线的价格说不定,便宜的几元1米，贵的可能十几元以上1米。2) FTPFTP和STP大致相似，两者区别在于：STP是指每条线都有各自屏蔽层的屏蔽双绞线，而FTP则是采用整体屏蔽的屏蔽双绞线。需要注意的是，屏蔽只在整个电缆均有屏蔽装置，并且两端正确接地的情况下才起作用。所以,要求整个系统全部是屏蔽器件,包括电缆、插座、水晶头和配线架等，同时建筑物需要有良好的地线系统。2、非屏蔽双绞线UTP局域网电缆，主要用于传输电话、计算机数据
11、、防火、防盗保安系统、智能楼宇信息网，UTP(非屏蔽双绞线)内没有这层金属膜，所以它的稳定性较差，但它的优势就是价格便宜,组网灵活，阻燃效果好，不容易引起火灾。采用UTP的双绞线价格一般在1米1元钱左右。屏蔽双绞线(STP)与非屏蔽双绞线(UTP)的性能指标对比按电气性能划分的话，可以分为：1类、2类、3类、4类、5类、超5类、6类、超6类、7类共9种类型。类型数字越大，版本越新、技术越先进、带宽也越宽，当然价格也越贵。这些不同类型的双绞线标注方法是这样规定的：如果是标准类型则按catx方式标注，如常用的5类线，则在线的外包皮上标注为cat5注意字母通常是小写，而不是大写。而如果是改进版，就按
12、xe进行标注，如超5类线就标注为5e,同样字母是44，而不是大写。1）一类线：主要用于传输电话语音（一类标准主要用于八十年代初之前的电话线缆），不同于数招专输。2 ）二类线：传输频率为IMHZ,用于语音传输和最高传输速率4Mbps的数据传输，常见于使用4MBPS规范令牌传递协议的旧的令牌网。3 ）三类线：在ANSI和EIA/TIA568标准中指定的电缆，该电缆的传输频率16MHz,用于语音传输及最高传输速率为IOMbps的数据传输，专用于IOBASE-T以太网。4 ）四类线：该类电缆的传输频率为20MHz,用于语音传输和最高传输速率16Mbps的数据传输主要用于基于令牌的局域网和IoBASE-
13、T/100BASE-T。5 ）五类线：该类电缆增加了绕线密度，外套一种高质量的绝缘材料，传输率为100MHZ,用于语音传输和最高传输速率为IooMbPS的数据传输,主要用于100BASe-T和IOBASE-T网络。这是最常用的以太网电缆。6 ）超五类线：超5类具有衰减小，串扰少，并且具有更高的衰减与串扰的比值（ACR）和信嗓比（StructuralReturnLoss）.更小的时延误差，性能得到很大提高。超5类线主要用于千兆位以太网（100OMbPS）o7 ）六类线：该类电缆的传输频率为IMHZ250MHz,六类布线系统在200MHZ时综合衰减串扰比（PS-ACR）应该有较大的余量，它提供2倍
14、于超五类的带宽。六类布线的传输性能远远高于超五类标准，最适用于传输速率高于IGbPS的应用，它主要应用于百兆位快速以太网和千兆位以太网中。六类与超五类的一个重要的不同点在于：改善了在串扰以及回波损耗方面的性能，对于新一代全双工的高速网络应用而言，优良的回波损耗性能是极重要的。六类标准中取消了基本链路模型,布线标准采用星形的拓扑结构,要求的布线距离为:永久链路的长度不能超过90m,信道长度不能超过100m08 ）超六类线：超六类线是六类线的改进版，同样是ANSI/EIA/TIA-568B.2和ISO6类/E级标准中规定的一种非屏蔽双绞线电缆，主要应用于千兆位网络中。在传输频率方面与六类线一样，也
15、是200250MHz,最大传输速度也可达到1000Mbps,只是在串扰、衰减和信噪比等方面有较大改善。9 ）七类线：该线是ISO7类/F级标准中最新的一种双绞线，它主要为了适应万兆位以太网技术的应用和发展。但它不再是一种非屏蔽双绞线了，而是一种屏蔽双绞线，所以它的传输频率至少可达500MHz,是六类线和超六类线的2倍以上，传输速率可达10Gbpso连接方法也主要有两种：直通线缆和交叉线缆。a）直通线缆的水镜头两端都遵循568A或568B标准，双绞线的每组线在两端是一对应的，颜色相同的在两端水晶头的相应槽中保持一致。它主要用在交换机（或集线器）Uplink口连接交换机（或集线器）普通端口或交换机普通端口连接计算机网卡上。b）而交叉线缆的水晶头一端遵循568A,而另一端则采用568B标准，即A水晶头的1、2对应B水晶头的3、6,而A水晶头的3、6对应B水晶头的1、2,它主要用在交换机（或集线器）普通端口连接到交换机（或集线器）普通端口或网卡连网卡上。四、电梯电缆电梯电缆：是由同轴电缆（一般是SYV-75-3+TVVB2X1.0、SYV-75-4+TWB2X1.0）组合而成，如果需要其他型号可以定做。里面有加强钢丝和尼龙绳，及纤维组织，外护套采用超强柔软PVC材料，有效增加抗拉强度和柔韧性。具有使用寿命长，视顷传输型号稳定，清晰度高等特点。
