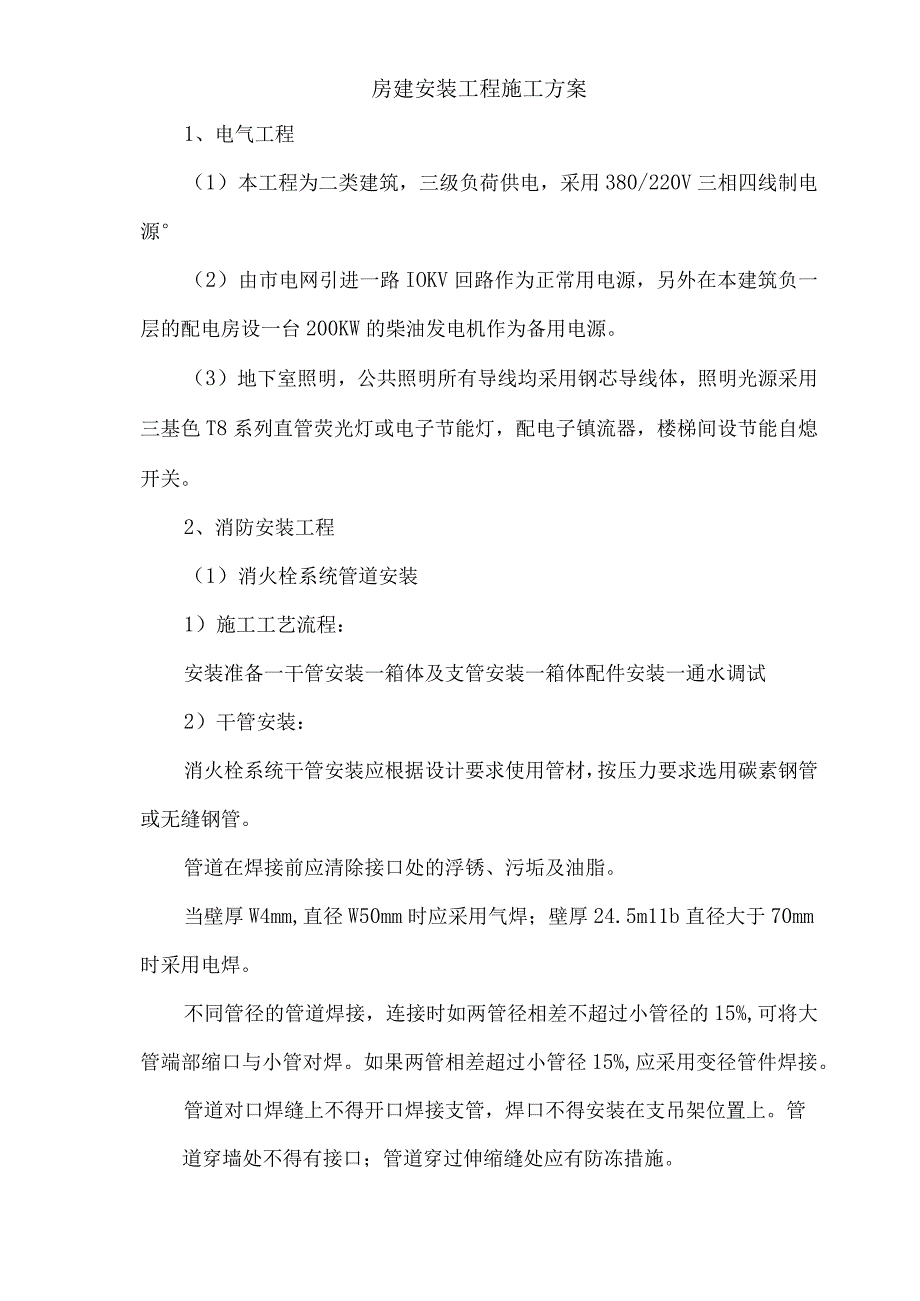

1、房建安装工程施工方案1、电气工程（1）本工程为二类建筑，三级负荷供电，采用380/220V三相四线制电源（2）由市电网引进一路IOKV回路作为正常用电源，另外在本建筑负一层的配电房设一台200KW的柴油发电机作为备用电源。（3）地下室照明，公共照明所有导线均采用钢芯导线体，照明光源采用三基色T8系列直管荧光灯或电子节能灯，配电子镇流器，楼梯间设节能自熄开关。2、消防安装工程（1）消火栓系统管道安装1）施工工艺流程：安装准备一干管安装一箱体及支管安装一箱体配件安装一通水调试2）干管安装：消火栓系统干管安装应根据设计要求使用管材，按压力要求选用碳素钢管或无缝钢管。管道在焊接前应清除接口处的浮锈、污

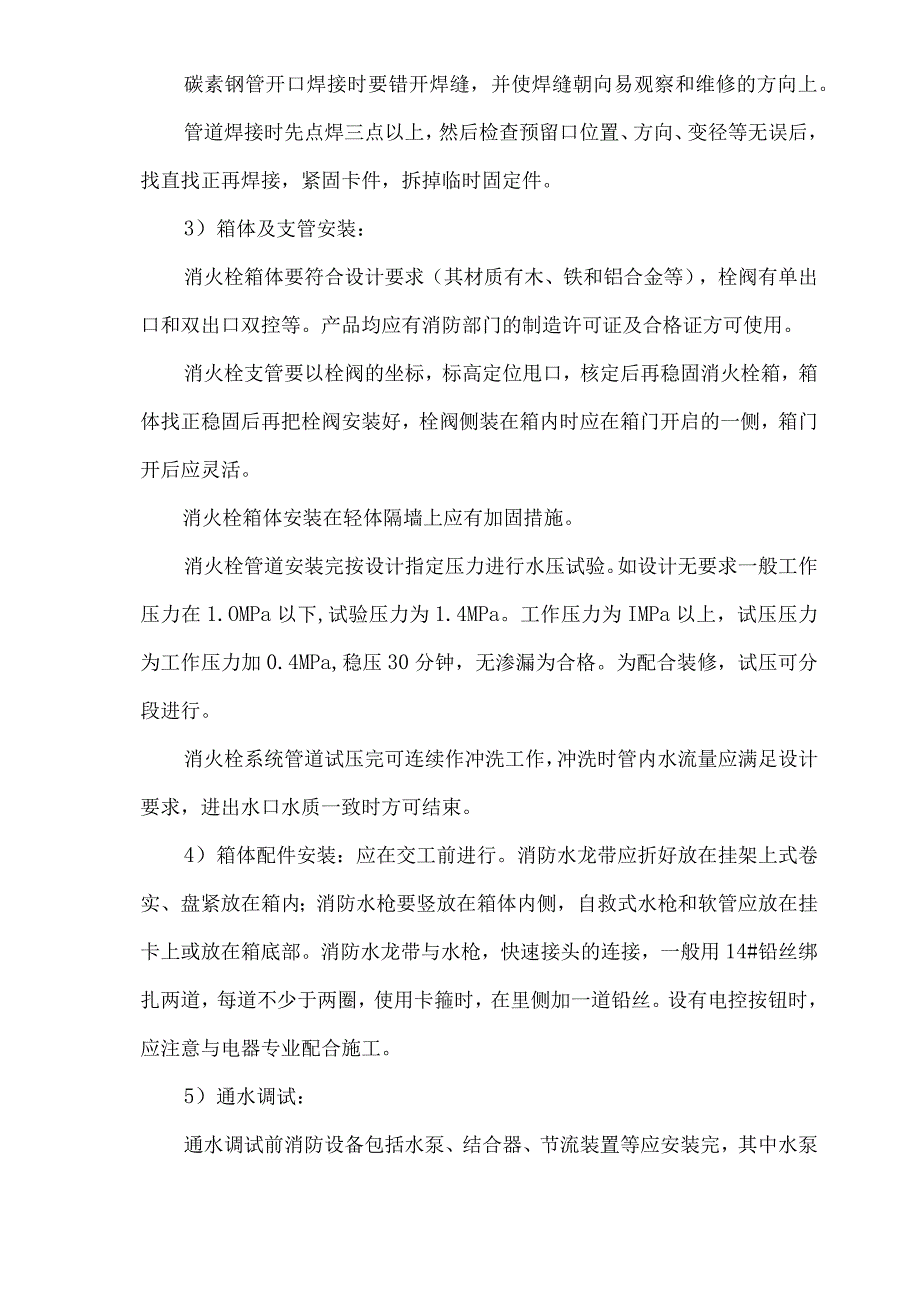

2、垢及油脂。当壁厚W4mm,直径W50mm时应采用气焊；壁厚24.5m11b直径大于70mm时采用电焊。不同管径的管道焊接，连接时如两管径相差不超过小管径的15%,可将大管端部缩口与小管对焊。如果两管相差超过小管径15%,应采用变径管件焊接。管道对口焊缝上不得开口焊接支管，焊口不得安装在支吊架位置上。管道穿墙处不得有接口；管道穿过伸缩缝处应有防冻措施。碳素钢管开口焊接时要错开焊缝，并使焊缝朝向易观察和维修的方向上。管道焊接时先点焊三点以上，然后检查预留口位置、方向、变径等无误后，找直找正再焊接，紧固卡件，拆掉临时固定件。3）箱体及支管安装：消火栓箱体要符合设计要求（其材质有木、铁和铝合金等），栓
3、阀有单出口和双出口双控等。产品均应有消防部门的制造许可证及合格证方可使用。消火栓支管要以栓阀的坐标，标高定位甩口，核定后再稳固消火栓箱，箱体找正稳固后再把栓阀安装好，栓阀侧装在箱内时应在箱门开启的一侧，箱门开后应灵活。消火栓箱体安装在轻体隔墙上应有加固措施。消火栓管道安装完按设计指定压力进行水压试验。如设计无要求一般工作压力在1.OMPa以下,试验压力为1.4MPa。工作压力为IMPa以上，试压压力为工作压力加0.4MPa,稳压30分钟，无渗漏为合格。为配合装修，试压可分段进行。消火栓系统管道试压完可连续作冲洗工作，冲洗时管内水流量应满足设计要求，进出水口水质一致时方可结束。4）箱体配件安装：

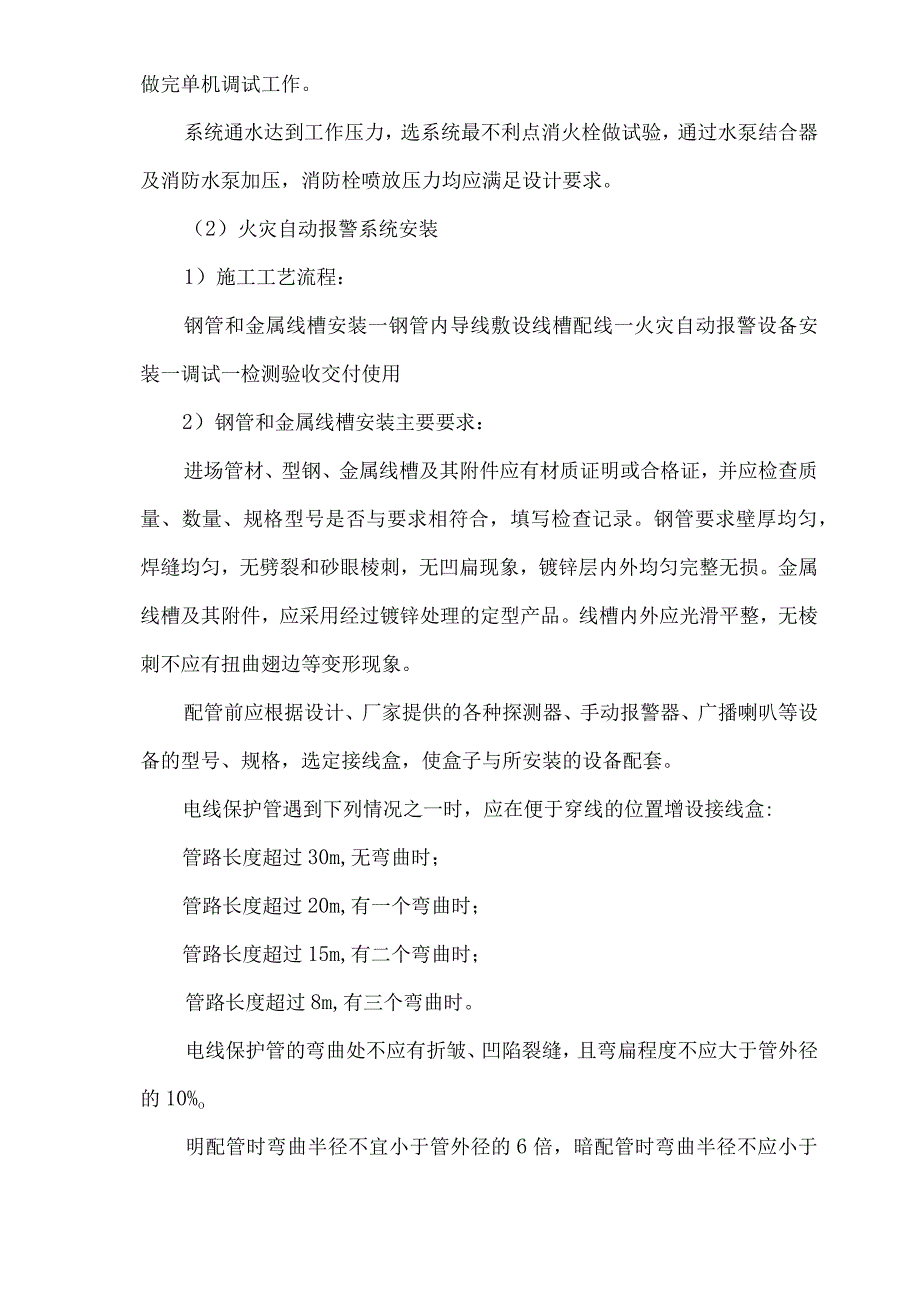

4、应在交工前进行。消防水龙带应折好放在挂架上式卷实、盘紧放在箱内；消防水枪要竖放在箱体内侧，自救式水枪和软管应放在挂卡上或放在箱底部。消防水龙带与水枪，快速接头的连接，一般用14#铅丝绑扎两道，每道不少于两圈，使用卡箍时，在里侧加一道铅丝。设有电控按钮时，应注意与电器专业配合施工。5）通水调试：通水调试前消防设备包括水泵、结合器、节流装置等应安装完，其中水泵做完单机调试工作。系统通水达到工作压力，选系统最不利点消火栓做试验，通过水泵结合器及消防水泵加压，消防栓喷放压力均应满足设计要求。（2）火灾自动报警系统安装1）施工工艺流程：钢管和金属线槽安装一钢管内导线敷设线槽配线一火灾自动报警设备安装一调
5、试一检测验收交付使用2）钢管和金属线槽安装主要要求：进场管材、型钢、金属线槽及其附件应有材质证明或合格证，并应检查质量、数量、规格型号是否与要求相符合，填写检查记录。钢管要求壁厚均匀，焊缝均匀，无劈裂和砂眼棱刺，无凹扁现象，镀锌层内外均匀完整无损。金属线槽及其附件，应采用经过镀锌处理的定型产品。线槽内外应光滑平整，无棱刺不应有扭曲翅边等变形现象。配管前应根据设计、厂家提供的各种探测器、手动报警器、广播喇叭等设备的型号、规格，选定接线盒，使盒子与所安装的设备配套。电线保护管遇到下列情况之一时，应在便于穿线的位置增设接线盒:管路长度超过30m,无弯曲时；管路长度超过20m,有一个弯曲时；管路长度超
6、过15m,有二个弯曲时；管路长度超过8m,有三个弯曲时。电线保护管的弯曲处不应有折皱、凹陷裂缝，且弯扁程度不应大于管外径的10%o明配管时弯曲半径不宜小于管外径的6倍，暗配管时弯曲半径不应小于管外径的6倍，当埋于地下或混凝土内时，其弯曲半径不应小于管外径的10倍。当管路暗配时，电线保护管宜沿最近的线路敷设并应减少弯曲。埋入非燃烧体的建筑物、构筑物内的电线保护管与建筑物、构筑物墙面的距离不应小于30mm。金属线槽和钢管明配时，应按设计要求采取防火保护措施。电线保护管不宜穿过设备或建筑、构筑物的基础，当必须穿过时应采取保护措施，如采用保护管等。水平或垂直敷设的明配电线保护管安装允许偏差L5%。，全
7、长偏差不应大于管内径的1/2。敷设在多尘或潮湿场所的电线保护管，管口及其各连接处均应密封处理。管路敷设经过建筑物的变形缝（包括沉降缝、伸缩缝、抗震缝等）时应采取补偿措施。明配钢管应排列整齐，固定点间距应均匀，钢管卡间的最大距离如表6-1,管卡与终端、弯头中点、电气器具或盒（箱）边缘的距离宜为0.150.5mo吊顶内敷设的管路宜采用单独的卡具吊装或支撑物固定，经装修单位允许，直径20mm及以下钢管可固定在吊杆或主龙骨上。暗配管在没有吊顶的情况下，探测器的盒的位置就是安装探头的位置，不能调整，所以要求确定盒的位置应按探测器安装要求定位。明配管使用的接线盒和安装消防设备盒应采用明装式盒。钢管安装敷设
8、进入箱、盒，内外均应有根母锁紧固定，内侧安装护口。钢管进箱盒的长度以带满护口贴进根母为准。箱、线槽和管使用的支持件宜使用预埋螺栓、膨胀螺栓、胀管螺钉、预埋铁件、焊接等方法固定，严禁使用木塞等。使用胀管螺钉、膨胀螺栓固定时，钻孔规格应与胀管相配套。各种金属构件、接线盒、箱安装孔不能使用电、气焊割孔。钢管螺纹连接时管端螺纹长度不应小于管接头长度的1/2,连接后螺纹宜外露23扣，螺纹表面应光滑无缺损。镀锌钢管应采用螺纹连接或套管紧固螺钉连接，不应采用熔焊连接,以免破坏镀锌层。配管及线槽安装时应考虑不同系统、不同电压、不同电流类别的线路，不应穿于同一根管内或线槽同槽孔洞。配管和线槽安装时应考虑横向敷设
9、的报警系统的传输线路如采用穿管布线时，不同防火分区的线路不应穿入同一根管内，但探测器报警线路若采用总线制时不受此限制。弱电线路的电缆竖井应与强电线路的竖井分别设置，如果条件限制合用同一竖井时，应分别布置在竖井的两侧。在建筑物的顶棚内必须采用金属管、金属线槽布线。钢管敷设与热水管、蒸汽管同侧敷设时应敷设在热水管、蒸汽管的下面。有困难时可敷设在其上面，相互间净距离不应小于下列数值:当管路敷设在热水管下面时为O.20m,上面时为0.3m,当管路敷设在蒸汽管下面时为O.5m,上面时为1m。当不能满足上述要求时应采用隔热措施。对有保温措施的蒸汽管上、下净距可减至O.2mo钢管与其它管道如水管平行净距不应
10、小于O.IOmo当与水管同侧敷设时宜敷设在水管上面（不包括可燃气体及易燃液体管道）。当管路交叉时距离不宜小于相应上述情况的平行净距。线槽应敷设在干燥和不易受机械损伤的场所。线槽敷设宜采用单独卡具吊装或支撑物固定，吊杆的直径不应小于6mm,固定支架间距一般不应大于11.5m,在进出接线盒、箱、柜、转角、转弯和弯形缝两端及丁字接头的三端0.5m以内，应设置固定支撑点。线槽接口应平直、严密，槽盖应齐全、平整、无翘角。固定或连接线槽的螺钉或其它紧固件紧固后其端都应与线槽内表面光滑相接，即螺母放在线槽壁的外侧，紧固时配齐平垫和弹簧垫。线槽的出线口和转角、转弯处应位置正确、光滑、无毛刺。线槽敷设应平直整齐
11、，水平和垂直允许偏差为其长度的2%。，且全长允许偏差为20m,并列安装时槽盖应便于开启。金属线槽的连接处不应在穿过楼板或墙壁等处进行。金属管或金属线槽与消防设备采用金属软管和可挠性金属管作跨接时，其长度不宜大于2m,且应采用卡具固定，其固定点间距不应大于0.5m,且端头用锁母或卡箍固定，并按规定接地。喑装消火栓配管时，接线盒不应放在消火栓箱的后侧，而应侧面进线。消防设备与管线的工作接地、保护地应按设计和有关规范、文件要求施工。3）钢管内绝缘导线敷设和线槽配线要求：进场的绝缘导线和控制电缆的规格型号、数量、合格证等应符合设计要求，并及时填写进场材料检查记录。火灾自动报警系统传输线路，应采用铜芯绝
12、缘线或铜芯电缆，其电压等级不应低于交流250V,最好选用500V,以提高绝缘和抗干扰能力。为满足导线和电缆的机械强度要求，穿管敷设的绝缘导线，线芯截面最小不应小于Inlrn2；线槽内敷设的绝缘导线最小截面不应小于O.75mm2;多芯电缆线芯最小截面不应小于0.5mm2。穿管绝缘导线或电缆的总面积不应超过管内截面积的40%,敷设于封闭式线槽内的绝缘导线或电缆的总面积不应大于线槽的净截面积的50%o导线在管内或线槽内，不应有接头或扭结。导线的接头应在接线盒内焊接或压接。不同系统、不同电压、不同电流类别的线路不应穿在同一根管内或线糟的同一槽孔内。横向敷设的报警系统传输线路如果采用穿管布线时，不同防火
13、分区的线路不宜穿入同一根管内。火灾报警器的传输线路应选择不同颜色的绝缘导线，探测器的“+”线为红色,“-”线应为蓝色，其余线应根据不同用途采用其它颜色区分。但同一工程中相同用途的导线颜色应一致，接线端子应有标号。导线或电缆在接线盒、伸缩缝、消防设备等处应留有足够的余量。在管内或线槽内穿线应在建筑物抹灰及地面工程结束后进行。在穿线前应将管内或线槽内的积水及杂物清除干净，管口带上护口。敷设于垂直管路中的导线,截面积为50mm2以下时,长度每超过30m应在接线盒处进行固定。目前我国的消防事业发展很快，使用总线制线路控制的很多，对线路敷设长度，线路电阻均有要求，施工时应严格按厂家技术资料要求来敷设线路
14、和接线。导线连接的接头不应增加电阻值，受力导线不应降低原机械强度，亦不能降低原绝缘强度，为满足上述要求，导线连接时应采取下述方法:塑料导线4mm2以下时一般应使用剥削钳剥削掉导线绝缘层，如有编织的导线应用电工刀剥去外层编织层，并留有约12mm的绝缘台，线芯长度随接线方法和要求的机械强度而定。导线绝缘台并齐合拢，在距绝缘台约12mm处用其中一根线芯在另一根线芯缠绕57圈后剪断，把余头并齐折回压在缠绕线上，并进行涮锡处理。1.C安全型压线帽：是铜线压线帽，分为黄、白、红三色，分别适用于1.0mm2、1.5mm2、2.5mm2、4mm2的24根导线的连接。其操作方法是：将导线绝缘层剥去1013mm（
