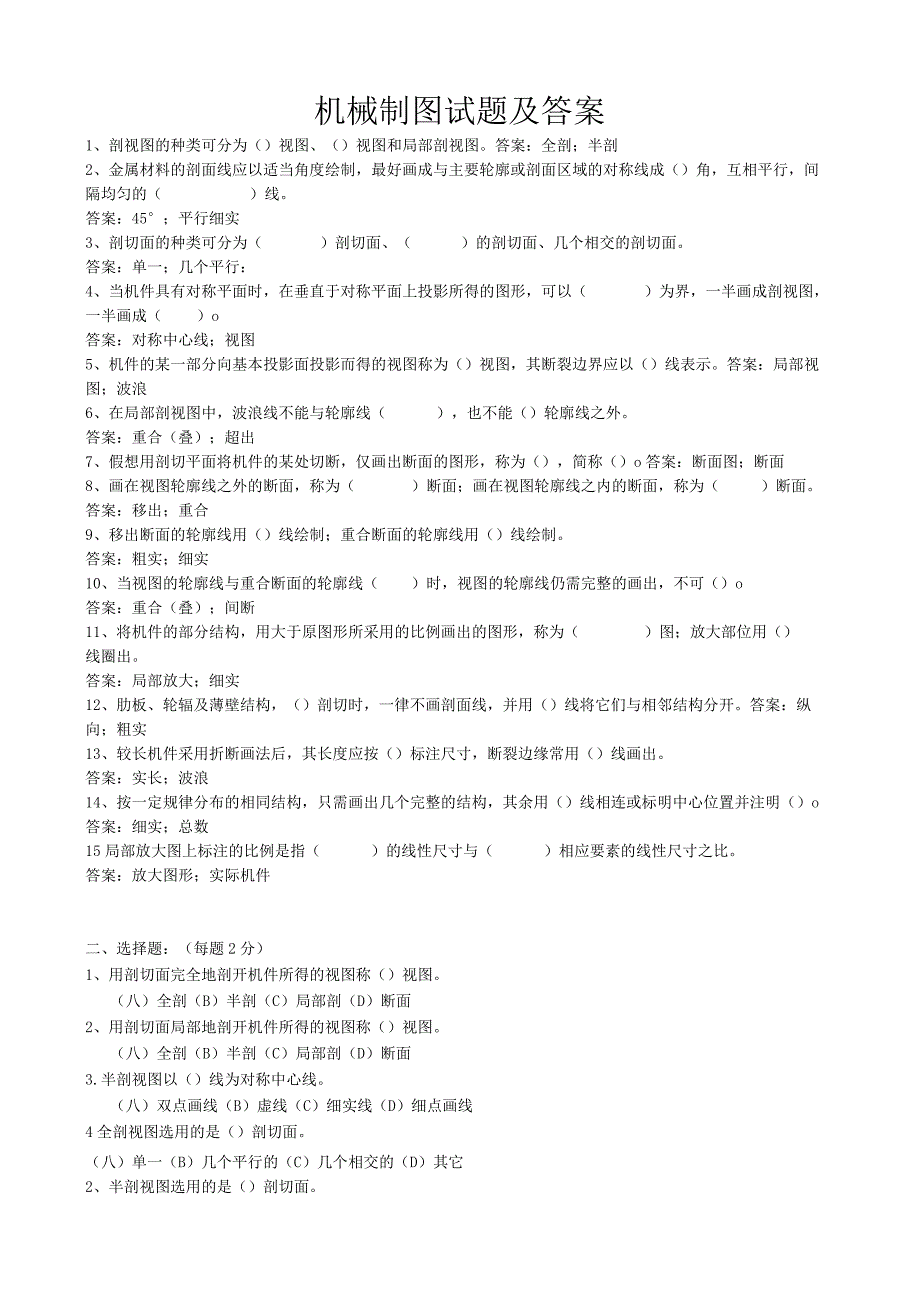

机械制图试题及答案.docx_第1页
第1页 / 共13页

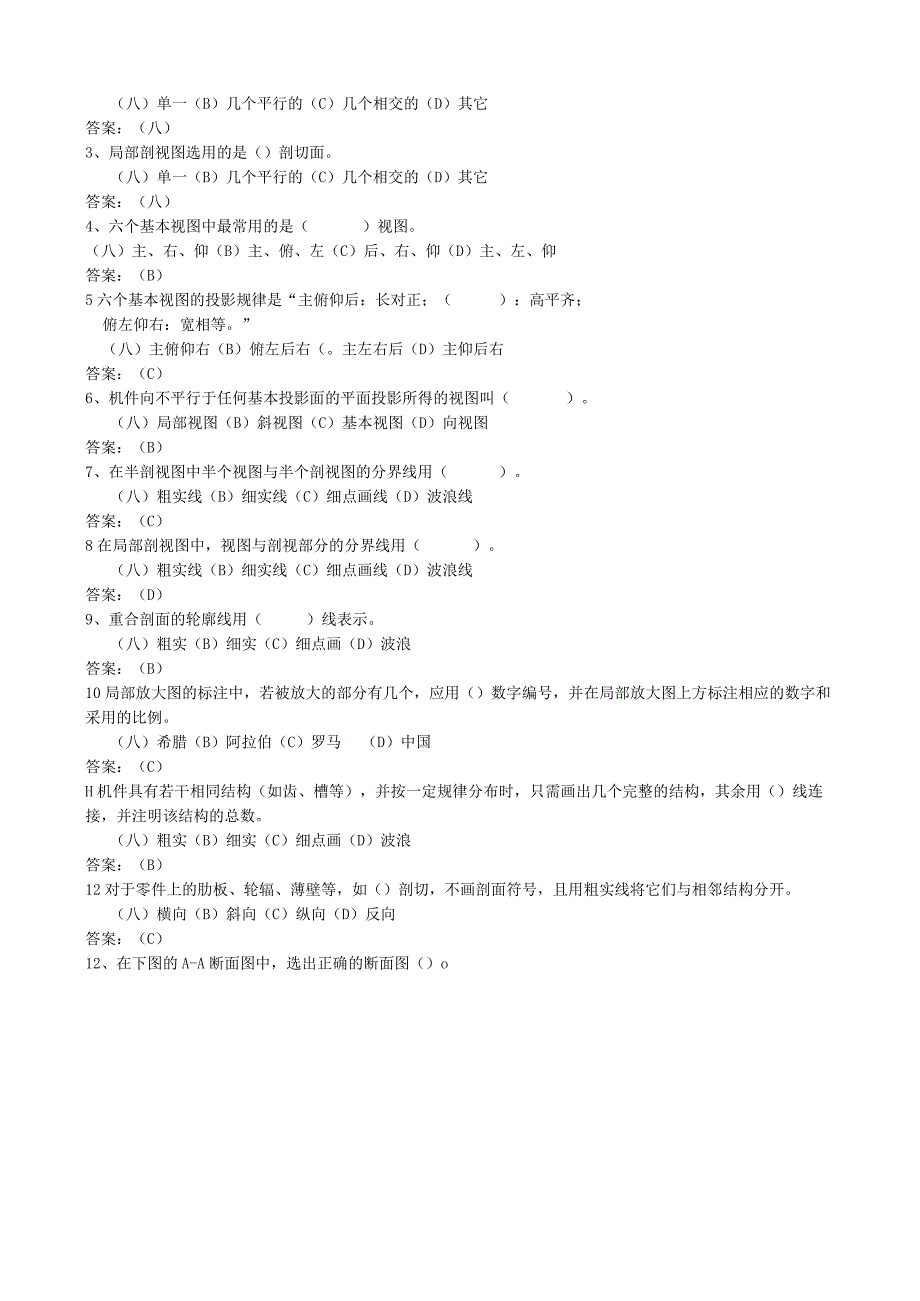

机械制图试题及答案.docx_第2页
第2页 / 共13页
机械制图试题及答案.docx_第3页
第3页 / 共13页
机械制图试题及答案.docx_第4页
第4页 / 共13页
机械制图试题及答案.docx_第5页
第5页 / 共13页
机械制图试题及答案.docx_第6页
第6页 / 共13页
机械制图试题及答案.docx_第7页
第7页 / 共13页
机械制图试题及答案.docx_第8页
第8页 / 共13页
机械制图试题及答案.docx_第9页
第9页 / 共13页
机械制图试题及答案.docx_第10页
第10页 / 共13页
亲,该文档总共13页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《机械制图试题及答案.docx》由会员分享,可在线阅读,更多相关《机械制图试题及答案.docx(13页珍藏版)》请在第壹文秘上搜索。

1、机械制图试题及答案1、剖视图的种类可分为()视图、()视图和局部剖视图。答案:全剖;半剖2、金属材料的剖面线应以适当角度绘制,最好画成与主要轮廓或剖面区域的对称线成()角,互相平行,间隔均匀的()线。答案:45;平行细实3、剖切面的种类可分为()剖切面、()的剖切面、几个相交的剖切面。答案:单一;几个平行:4、当机件具有对称平面时,在垂直于对称平面上投影所得的图形,可以()为界,一半画成剖视图,一半画成()o答案:对称中心线;视图5、机件的某一部分向基本投影面投影而得的视图称为()视图,其断裂边界应以()线表示。答案:局部视图;波浪6、在局部剖视图中,波浪线不能与轮廓线(),也不能()轮廓线之

2、外。答案:重合(叠);超出7、假想用剖切平面将机件的某处切断,仅画出断面的图形,称为(),简称()o答案:断面图;断面8、画在视图轮廓线之外的断面,称为()断面;画在视图轮廓线之内的断面,称为()断面。答案:移出;重合9、移出断面的轮廓线用()线绘制;重合断面的轮廓线用()线绘制。答案:粗实;细实10、当视图的轮廓线与重合断面的轮廓线()时,视图的轮廓线仍需完整的画出,不可()o答案:重合(叠);间断11、将机件的部分结构,用大于原图形所采用的比例画出的图形,称为()图;放大部位用()线圈出。答案:局部放大;细实12、肋板、轮辐及薄壁结构,()剖切时,一律不画剖面线,并用()线将它们与相邻结构

3、分开。答案:纵向;粗实13、较长机件采用折断画法后,其长度应按()标注尺寸,断裂边缘常用()线画出。答案:实长;波浪14、按一定规律分布的相同结构,只需画出几个完整的结构,其余用()线相连或标明中心位置并注明()o答案:细实;总数15局部放大图上标注的比例是指()的线性尺寸与()相应要素的线性尺寸之比。答案:放大图形;实际机件二、选择题:(每题2分)1、用剖切面完全地剖开机件所得的视图称()视图。(八)全剖(B)半剖(C)局部剖(D)断面2、用剖切面局部地剖开机件所得的视图称()视图。(八)全剖(B)半剖(C)局部剖(D)断面3.半剖视图以()线为对称中心线。(八)双点画线(B)虚线(C)细实

4、线(D)细点画线4全剖视图选用的是()剖切面。(八)单一(B)几个平行的(C)几个相交的(D)其它2、半剖视图选用的是()剖切面。(八)单一(B)几个平行的(C)几个相交的(D)其它答案:(八)3、局部剖视图选用的是()剖切面。(八)单一(B)几个平行的(C)几个相交的(D)其它答案:(八)4、六个基本视图中最常用的是()视图。(八)主、右、仰(B)主、俯、左(C)后、右、仰(D)主、左、仰答案:(B)5六个基本视图的投影规律是“主俯仰后:长对正;():高平齐;俯左仰右:宽相等。”(八)主俯仰右(B)俯左后右(。主左右后(D)主仰后右答案:(C)6、机件向不平行于任何基本投影面的平面投影所得的

5、视图叫()。(八)局部视图(B)斜视图(C)基本视图(D)向视图答案:(B)7、在半剖视图中半个视图与半个剖视图的分界线用()。(八)粗实线(B)细实线(C)细点画线(D)波浪线答案:(C)8在局部剖视图中,视图与剖视部分的分界线用()。(八)粗实线(B)细实线(C)细点画线(D)波浪线答案:(D)9、重合剖面的轮廓线用()线表示。(八)粗实(B)细实(C)细点画(D)波浪答案:(B)10局部放大图的标注中,若被放大的部分有几个,应用()数字编号,并在局部放大图上方标注相应的数字和采用的比例。(八)希腊(B)阿拉伯(C)罗马(D)中国答案:(C)H机件具有若干相同结构(如齿、槽等),并按一定规

6、律分布时,只需画出几个完整的结构,其余用()线连接,并注明该结构的总数。(八)粗实(B)细实(C)细点画(D)波浪答案:(B)12对于零件上的肋板、轮辐、薄壁等,如()剖切,不画剖面符号,且用粗实线将它们与相邻结构分开。(八)横向(B)斜向(C)纵向(D)反向答案:(C)12、在下图的A-A断面图中,选出正确的断面图()o昌ALA-AA-AA-AA-AOOQOABCD答案:A13下图的A-A剖面图中,选出正确的断面图()。AA-AA-AA-AA-A般畲急ABCD答案:D14在下图中,选出正确的断面图()oAl-目ALOOOQABCD答案:A15在下图中,选出正确的左视图()oWwEi答案:B1

7、6在下图中,选出正确的左视图()o答案:B17、在下图中,选出正确的左视图()o18在下图中,选出正确的一组视图()。ABCD答案:C19、下图是采用()画法。(八)简化(B)折断(C)对称(D)示意答案:B20下图的主视图适合选用()剖视图。(八)局部(B)全(C)半(D)旋转答案:A21在下图中的1面是()。(八)圆柱面(B)滚花部分(C)简化画法(D)平面答案:D22下图采用的是()画法。(八)简化(B)对称(C)示意(D)省略答案:A23下面中间的图用的是()表达方法。(八)局部剖视图(B)局部放大图(C)局部放大剖视图(D)局部剖视放大图答案:B24、下面右图用的是()表示方法。(八

8、)全剖(B)局部剖(C)移出剖面(D)重合剖面答案:C25、在下图中,选出正确的视图()。BCD答案:C26在下图中,选出正确的视图。AAOAAWMAMMOAABCD28、在下图中选出正确的剖视图o()答案:C29在下图中选出正确的剖视图。()答案:B30、在下图中选出正确的主视图。(frjrjrjABCD答案:D答案:B32在下图中选出正确的局部剖视图。()33、在下图中选出正确的主视图。()SjBlSABCD34、在下图中选出正确的主视图。()35在下图中选出正确的剖视图。()36、在下图中选出正确的剖视图。(A*)答案:C37、在下图中选出正确的主视图。()C答案:C39、在下图中选出正

9、确的剖视图。(三、判断题:(每题1分)1、视图包括基本视图,局部视图、斜视图和向视图共四种。()答案:对2、视图上标有“A”字样的是向视图。()答案:对3、视图上标有“A向旋转”字样的是斜视图。()答案:错41、局部视图的断裂边界一般以波浪线表示。()答案:对5、机件向基本投影面投影所得的图形称为基本视图,共有六个基本视图。()答案:对6、六个基本视图中,最常应用的是右视图,仰视图和后视图。()答案:错71、金属材料的剖面符号是与水平成45。的互相平行间隔均匀的粗实线。()答案:错8、半剖视图的分界线是粗实线。()答案:错9、局部剖视图的波浪线可用轮廓线代替。()答案:错10、假想用剖切平面将

10、机件的某处切断,仅画出断面的图形,称为剖视图。()答案:错Il画在视图轮廓之外的断面称移出断面。()答案:对12、重合断面的轮廓线用细实线绘制。()答案:对13、全剖视图可用于表达内形复杂的不对称机件和外形简单的对称机件。()答案:对14半剖视图常用于表达内外结构均较复杂的对称机件。()答案:对15局部剖视图既能表达内部形状,又能保留机件的某些外形。()答案:对16、局部剖视图上的波浪线可以超出轮廓线之外。()答案:错17全剖视、半剖视和局部剖视均使用的是单一剖切平面。()答案:对18、半剖视图用的是两个平行的剖切平面。()答案:错19、判断下图采用的局部剖视是否正确。()答案:错20判断下图是否正确。()A1.A-A答案:错21、判断下面斜视图是否正确。()答案:对22、判断下图是否正确。()A-A23、判断下图是否正确。()A-A24在几个平行剖切面的剖视图中,不应画出剖切面转折处的投影。()答案:对25、判断下图的画法是否正确。()答案:错26、由于图形对称,应采用半剖,如下图一。()答案:错27主视图中有一轮廓线与对称中心线重合,不宜采用半剖,应采用局部剖。如下图。()W3答案:对28、判断下图采用的局部剖视是否正确。()答案:对
