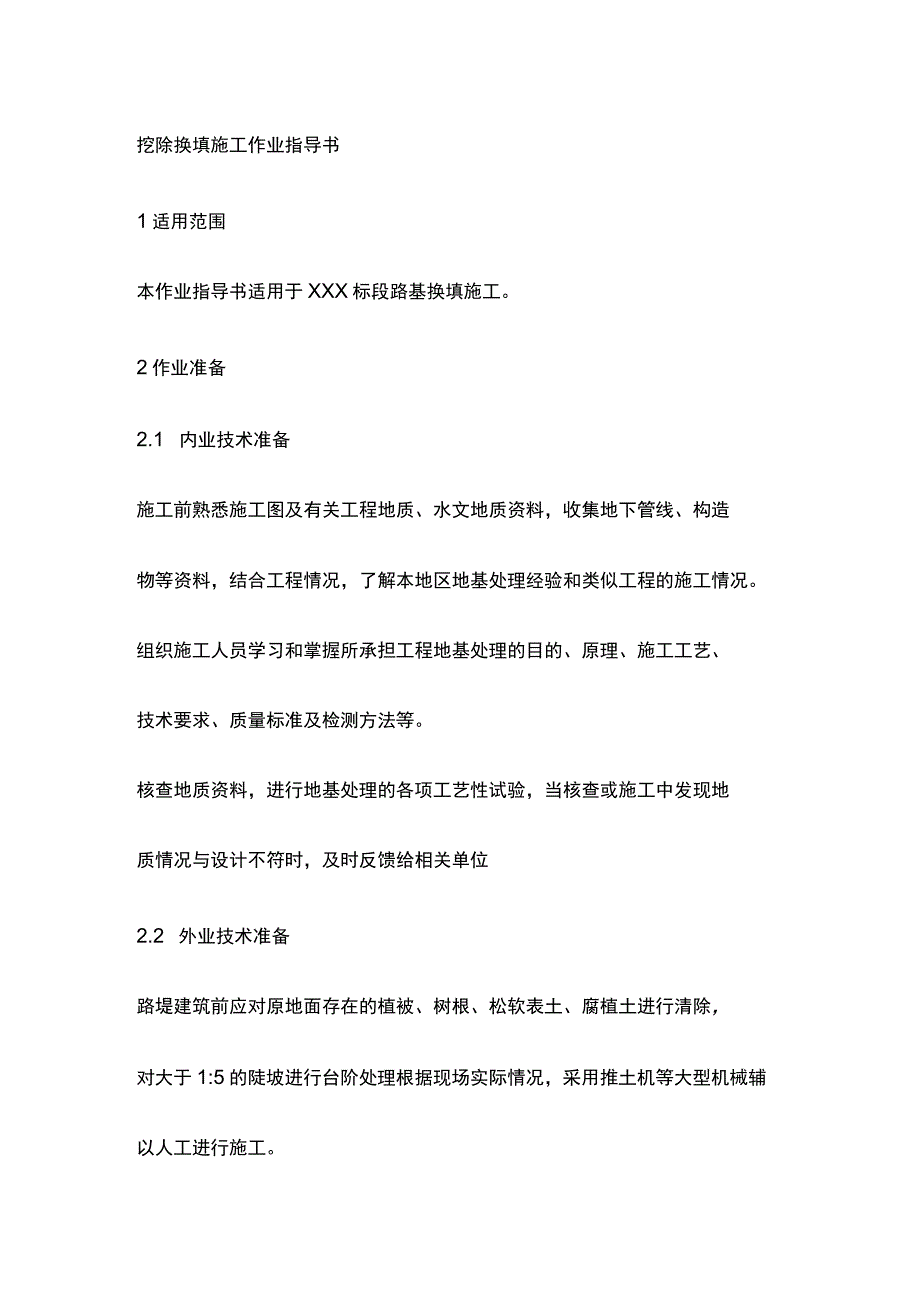

挖除换填施工作业指导书[全].docx_第1页
第1页 / 共11页

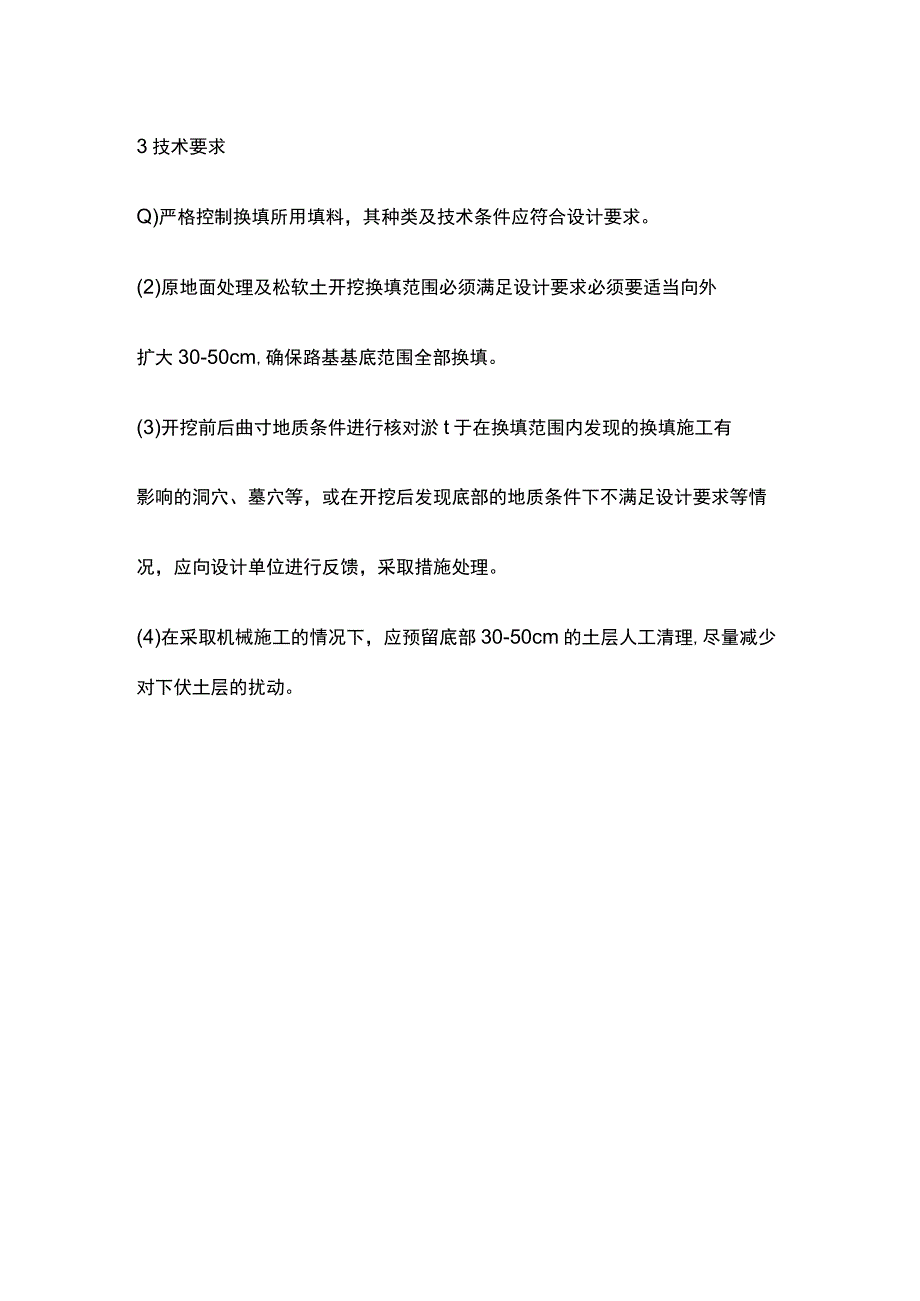

挖除换填施工作业指导书[全].docx_第2页
第2页 / 共11页

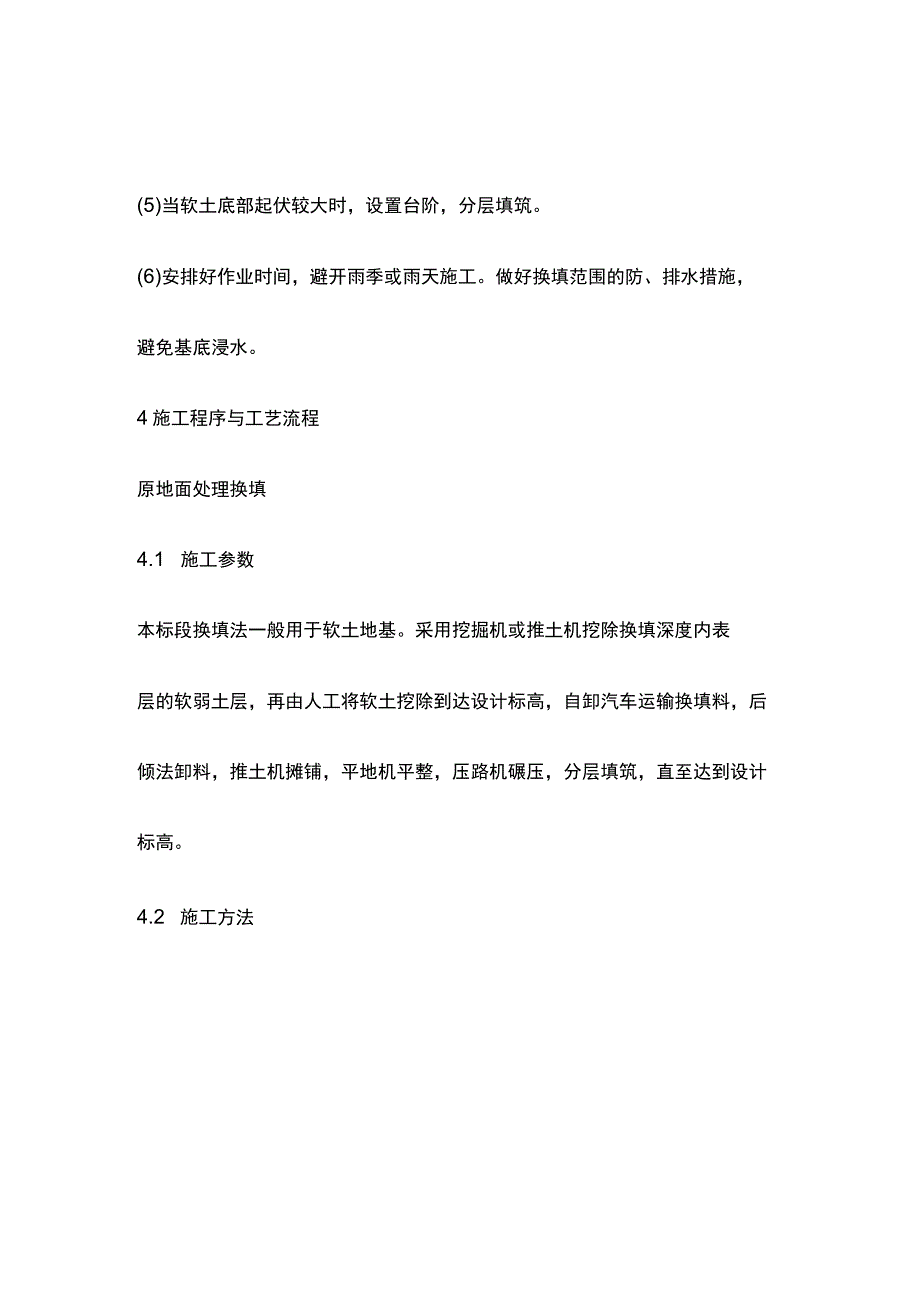

挖除换填施工作业指导书[全].docx_第3页
第3页 / 共11页
挖除换填施工作业指导书[全].docx_第4页
第4页 / 共11页
挖除换填施工作业指导书[全].docx_第5页
第5页 / 共11页
挖除换填施工作业指导书[全].docx_第6页
第6页 / 共11页
挖除换填施工作业指导书[全].docx_第7页
第7页 / 共11页
挖除换填施工作业指导书[全].docx_第8页
第8页 / 共11页
挖除换填施工作业指导书[全].docx_第9页
第9页 / 共11页
挖除换填施工作业指导书[全].docx_第10页
第10页 / 共11页
亲,该文档总共11页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《挖除换填施工作业指导书[全].docx》由会员分享,可在线阅读,更多相关《挖除换填施工作业指导书[全].docx(11页珍藏版)》请在第壹文秘上搜索。

1、挖除换填施工作业指导书1适用范围本作业指导书适用于XXX标段路基换填施工。2作业准备2.1 内业技术准备施工前熟悉施工图及有关工程地质、水文地质资料,收集地下管线、构造物等资料,结合工程情况,了解本地区地基处理经验和类似工程的施工情况。组织施工人员学习和掌握所承担工程地基处理的目的、原理、施工工艺、技术要求、质量标准及检测方法等。核查地质资料,进行地基处理的各项工艺性试验,当核查或施工中发现地质情况与设计不符时,及时反馈给相关单位2.2 外业技术准备路堤建筑前应对原地面存在的植被、树根、松软表土、腐植土进行清除,对大于1:5的陡坡进行台阶处理根据现场实际情况,采用推土机等大型机械辅以人工进行施

2、工。3技术要求Q)严格控制换填所用填料,其种类及技术条件应符合设计要求。(2)原地面处理及松软土开挖换填范围必须满足设计要求必须要适当向外扩大30-50cm,确保路基基底范围全部换填。(3)开挖前后曲寸地质条件进行核对淤t于在换填范围内发现的换填施工有影响的洞穴、墓穴等,或在开挖后发现底部的地质条件下不满足设计要求等情况,应向设计单位进行反馈,采取措施处理。(4)在采取机械施工的情况下,应预留底部30-50cm的土层人工清理,尽量减少对下伏土层的扰动。(5)当软土底部起伏较大时,设置台阶,分层填筑。(6)安排好作业时间,避开雨季或雨天施工。做好换填范围的防、排水措施,避免基底浸水。4施工程序与

3、工艺流程原地面处理换填4.1 施工参数本标段换填法一般用于软土地基。采用挖掘机或推土机挖除换填深度内表层的软弱土层,再由人工将软土挖除到达设计标高,自卸汽车运输换填料,后倾法卸料,推土机摊铺,平地机平整,压路机碾压,分层填筑,直至达到设计标高。4.2 施工方法A.施工放样,确定需进行原地面处理或是换填的范围,设置临时防排水设施,在开工前对现场需处理范围、深度进行复查;备足换填材料。B.对于需换填处理的情况采用机械挖除换填深度内表层部分土层,直至高于设计换填深度30cm处,再由人工清除剩余软土层,达到设计标高;达到设计标高后通知架子队进行自检,同时由架子队通知试验室做触探试验,试验及自检及格以后

4、通知监理工程师报检,报检及格后方可转入下道工序。对于原地面处理的情况,采用推土机推除表层需清除的松软土、腐植土、施工放样、场地、材料准备清表或台阶处理挖除需换填土层质量验收质量验收层换填压实核查基底承载力植被等,斜坡陡于1:5的地段,采用人工划定台阶范围,挖土机进行开挖,形成台阶,沿线路横向台阶宽度、高度符合设计要求,纵向台阶宽度不小于2moC.换填施工采用自卸汽车运输换填料进场,后倾法卸料,推土机进行初摊铺,平整,压路机碾压。避免自卸汽车直接驶上原位土层,对其造成扰动。5施工要求换填采用设计要求填料填筑,对粒径较大卵石、块石需采取破碎工艺。换填填料每30cm进行碾压一次,碾压完毕后通知架子队

5、伍自检,自检及格后通知试验室进行相关填筑工艺试验,并由架子队通知监理工程师进行报检,监理工程师同意后方可进行下一层填筑。换填地基位置允许偏差、检验数量及方法应符合设计或者是验收标准的要求。原地面处理完毕后,应根据设计要求或者验收标准的要求对处理后的地基进行验收检测,且应对开挖的台阶宽度、高度等进行检查验收。换填基坑坡脚线位置的允许偏差为-50mm,采用经纬仪在每个换填基坑沿线路纵向及横向各抽样检验4处。原地面处理前,应对地基地质条件进行核查,路堤地基条件应符合设计文件,施工单位通过静力触探等方法沿线路纵向每IOom检验2次。原地面处理后的外观应满足如下要求:a基低无草皮、树根等杂物,无积水;b

6、原地面基底密实、平整,坑穴处理彻底,无质量隐患;c地面横坡符合设计要求。6劳动组织施工作业工地人员配备表序号人员职务数量1现场负责人1人302技术主管1人3技术、安全、质检、测量及试验人员(兼职)3人4机械操作人员18人5辅助人员5-10人7材料要求换填材料为不易风化硬质岩,块石类填料最大粒径不得大于30cm或摊铺厚度的2/3,抗压强度不低于5MPao8设备机具配置序号机械名称数量1挖掘机32自卸汽车93推土机34压路机39质量控制及检测9.1一般规定1)施工前对换填的范围、深度进行复核。2)换填区域采用机械开挖时预留30-50的人工清理层。9.2主控项目1)换填所有填料种类、质量、使用范围符

7、合设计要求。检验数量施工单位每换填IoOoom3时检查2组每增加5000m3,增加一组检验;监理单位按施工单位检查数量的20%见证检验或10%平行抽检,不得少于1组。检验方法:抽样试验2)换填深度和范围符合设计要求。检验数量:施工单位、监理单位全部检查检验方法:观察、尺量。3)换填后地基压实质量符合B表的规定检验数量:施工单位每Ioom换填层等间距检查4点;监理单位每200m31换填层见证检验2点。检验方法:根据填料种类而定。9.3一般项目换填地基顶面设有横向排水坡度,其高程、中线至边缘距离、宽度、横坡、平整度允许偏差及检验标准符合下表规定。10安全及环保要求1、从事特种作业人员及各种机械的操

8、作人员及机动车辆驾驶人员,必须经劳动部门专业培训和考试并取得合格证后,方准独立操作。2、施工现场设立安全标志。危险地区必须悬挂“危险“或者“禁止通行”“严禁烟火”等标志,夜间设红灯示警。3、保种机械设备视其工作性质、性能的不同搭设防尘、防雨、防砸、防噪音工棚等到装置,机械设备附近设标志牌、规则牌。4、土石方运输时防止遗撒、飞扬,减少对生产人员和当地居民造成危害,必要时进行洒水。5、施工前做好施工场地内的临时排水系统并确保畅通。工地废水排放前先经沉淀池沉淀,并采取必要的净化措施处理后方可排放。特别应避免浆液对地下水源及周围环境的污染。挖除换填施工作业指导书 1适用范围 2作业准备 3技术要求 4施工程序与工艺流程 5施工要求 6劳动组织 7材米樱求 8设备机具配置 9质量控制及检测 10安全及环保要求
