《改造加固聚合物砂浆施工方案.docx》由会员分享，可在线阅读，更多相关《改造加固聚合物砂浆施工方案.docx（13页珍藏版）》请在第壹文秘上搜索。

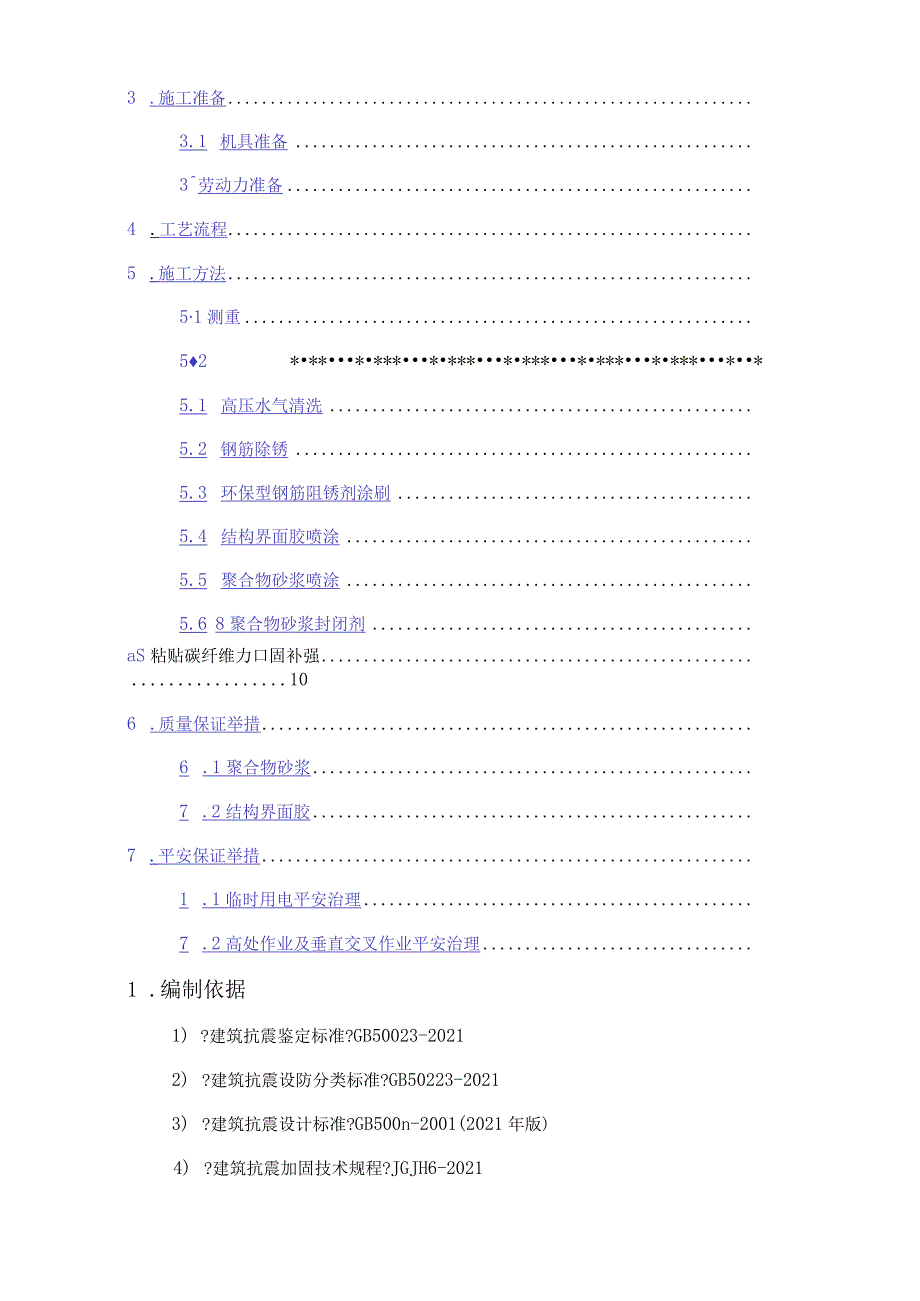

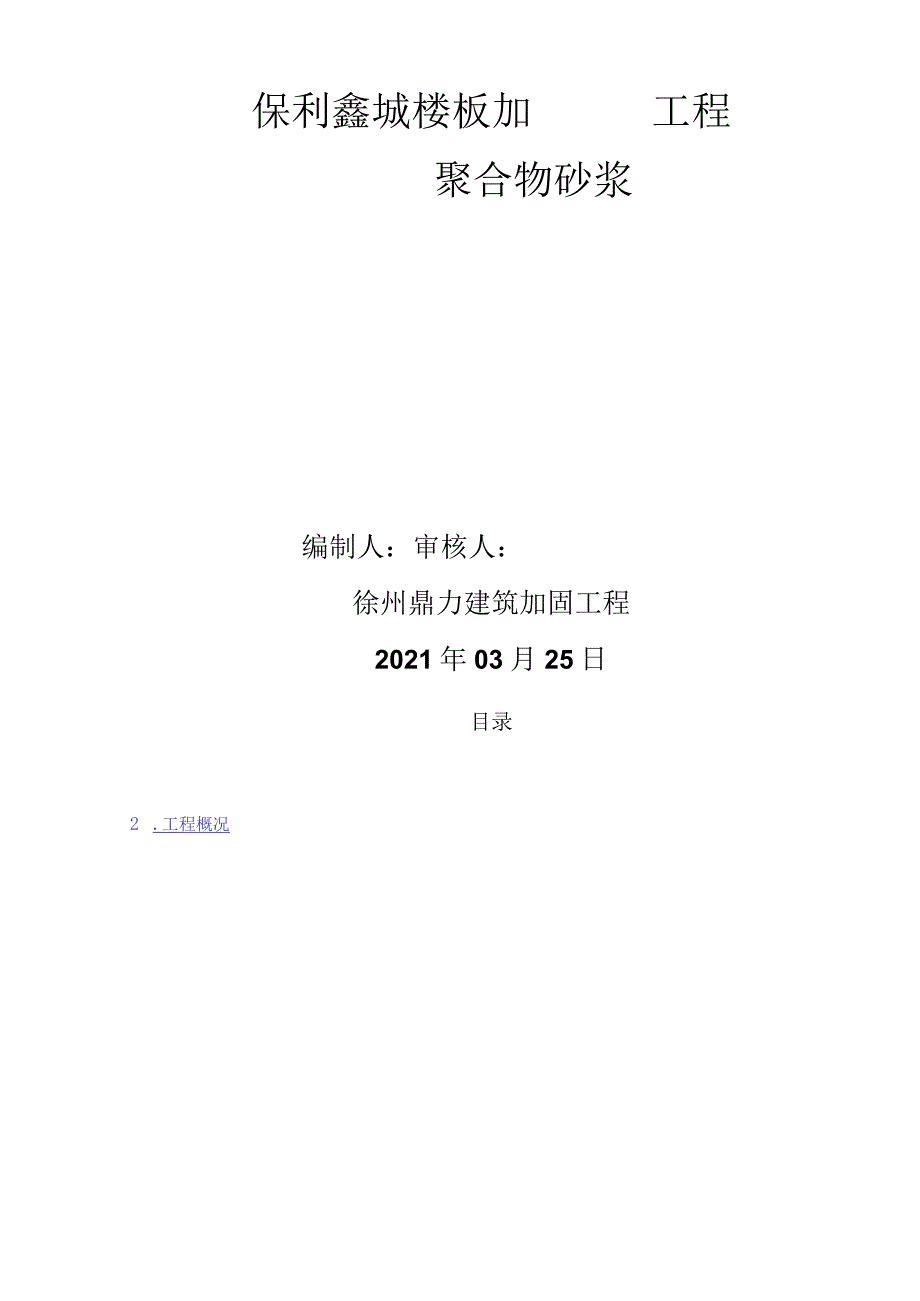

1、保利鑫城楼板加工程聚合物砂浆编制人：审核人：徐州鼎力建筑加固工程2021年03月25日目录2 .工程概况3 .施工准备3.1 机具准备3劳动力准备4 .工艺流程5 .施工方法51测重52*5.1 高压水气清洗5.2 钢筋除锈5.3 环保型钢筋阻锈剂涂刷5.4 结构界面胶喷涂5.5 聚合物砂浆喷涂5.6 8聚合物砂浆封闭剂aS粘贴碳纤维力口固补强106 .质量保证举措6 .1聚合物砂浆7 .2结构界面胶7 .平安保证举措1 .1临时用电平安治理7 .2高处作业及垂直交叉作业平安治理1 .编制依据1) ?建筑抗震鉴定标准?GB50023-20212) ?建筑抗震设防分类标准?GB50223-202

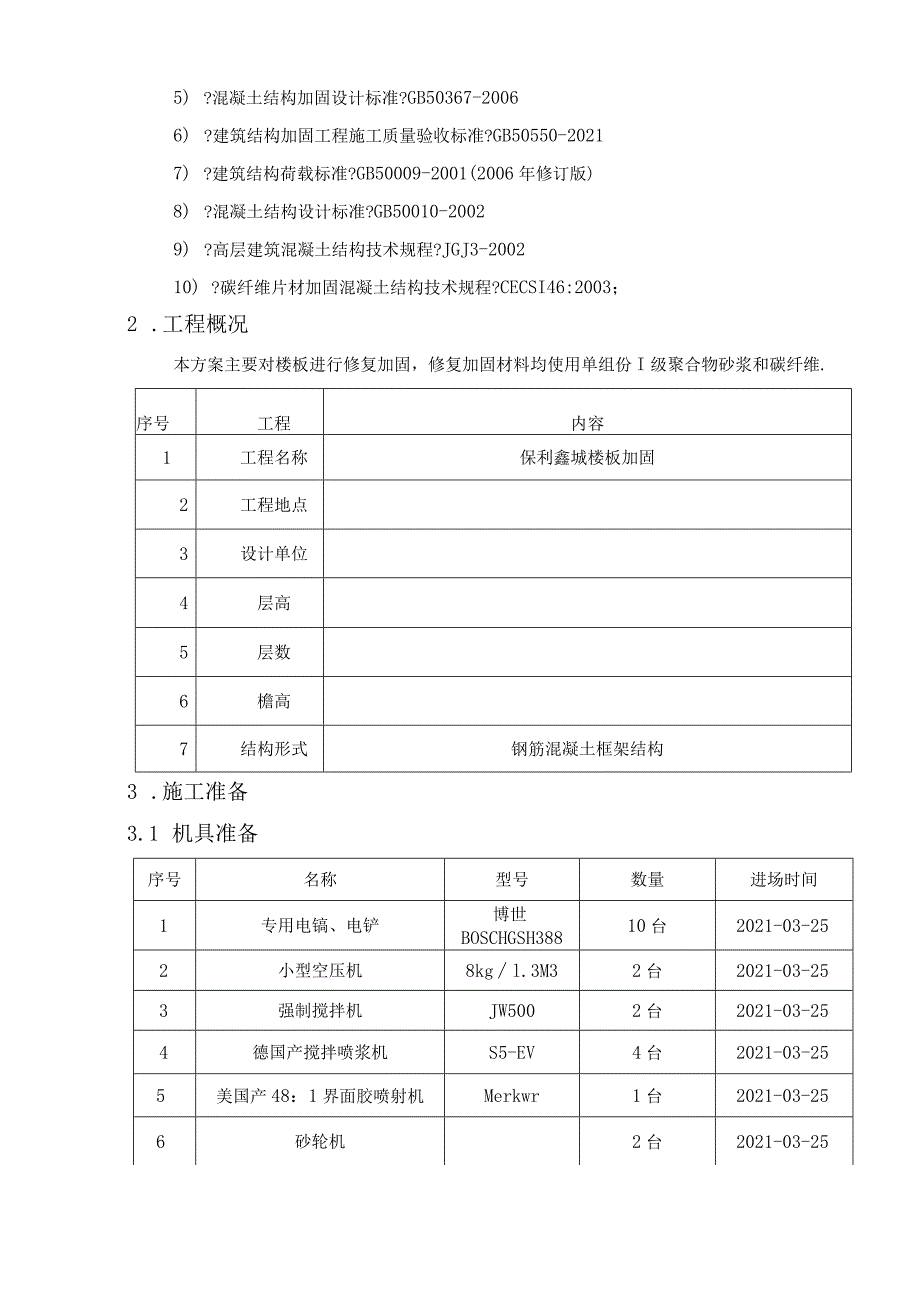

2、13) ?建筑抗震设计标准?GB500n-2001(2021年版)4) ?建筑抗震加固技术规程?JGJH6-20215) ?混凝土结构加固设计标准?GB50367-20066) ?建筑结构加固工程施工质量验收标准?GB50550-20217) ?建筑结构荷载标准?GB50009-2001(2006年修订版)8) ?混凝土结构设计标准?GB50010-20029) ?高层建筑混凝土结构技术规程?JGJ3-200210) ?碳纤维片材加固混凝土结构技术规程?CECSI46:2003；2 .工程概况本方案主要对楼板进行修复加固，修复加固材料均使用单组份I级聚合物砂浆和碳纤维.序号工程内容1工程名称保
3、利鑫城楼板加固2工程地点3设计单位4层高5层数6檐高7结构形式钢筋混凝土框架结构3 .施工准备3.1 机具准备序号名称型号数量进场时间1专用电镐、电铲博世BOSCHGSH38810台2021-03-252小型空压机8kgl.3M32台2021-03-253强制搅拌机JW5002台2021-03-254德国产搅拌喷浆机S5-EV4台2021-03-255美国产48：1界面胶喷射机Merkwr1台2021-03-256砂轮机2台2021-03-257钢丝刷10把2021-03-258无齿锯3120K4台2021-03-2592级电箱LRD1台2021-03-25103级电箱LRD3台2021-03
4、-253 .2劳动力准备测量：1人剔凿工：3人木工：2人钢筋工：2人抹灰工：2人架子工：2人合计：12人4 .工艺流程界面凿毛高压水气清洗钢丝刷除锈涂刷钢筋阻锈剂喷涂界面剂水泥基聚合物砂浆涂刷封闭剂粘贴碳纤维5 .施工方法5.1 测量放线首先找出需修复加固的构件,在构件上标识出所处楼层及构件对应编号,并拍照存档.根据工程量及测量难易情况,配置测量验线员1名，放线工1人.5.2剔凿工程剔凿工程必须根据原构件实际露筋的最大深度,将基面剔凿平整,剔凿的底面平整度误差不超过IOmm,预防水凝基聚合物砂浆修补厚度不均匀产生开裂.1.工艺流程电镐大面积剔除f电镐细部清理f花锤打毛f砂轮机打毛f人工凿沟槽f
5、钢丝刷清理2 .主要机具(1)专用电镐.(2)专用凿毛机(简称气动花锤)，钢丝刷3 .操作工艺(1)用专用电镐在剔凿线标识区域内对混凝土受损外表进行大面积的初步剔凿.用专用电镐进行细部剔凿及清理.剔凿线的阴角部位剔出RNlOmm圆弧.对外露的钢筋反而残留混凝土进行剔凿去除.(3)宜用1.5kg2.5kg的尖头饕石花锤,在混凝土粘合面上饕出麻点,形成点深3mm、点数为600点m2800点/m2的均匀分布；也可饕成点深4mm5mm、间距约30mm的梅花形分布.修复线以内的混凝土外表亦进行凿毛.(4)砂轮机打毛,用粗砂轮机在混凝土结合面上打出方向垂直于构件轴线、纹深为3mm-4mm间距约为50mm的
6、横向纹路.(5)用钢丝刷等工具去除原构件混凝土外表松动的骨料、沙砾、浮渣和粉尘，并用清洁的压力水冲洗干净.4 .施工质量检验(1)剔凿外表采用物理检测法：剔至无损坚硬、密实、粗糙的结构面；锤击听声音，有清脆的回弹音,不允许出现低闷的空洞音；观察颜色应为混凝土本色.(2)剔凿的底面平整度误差不超过IOmm,预防高强聚合物砂浆和混合料由于修补厚度不均匀产生开裂.在剔凿阴角部位剔出RNlOmm圆弧,预防产生应力集中.5 .3高压水气清洗在剔凿、凿毛工序、钢筋除锈工序完成后,对被修复面采用高压水气清洗，使用6kg的小型气泵配专用喷嘴去除剔凿、除锈后的结构外表,无粉尘、浮渣、锈皮等杂物,直至混凝土基面洁
7、净,基面的含水率应符合聚合物砂浆和结构界面胶施工的要求.假设清洗后,至喷抹聚合物砂浆施工间隔过长,钢筋外表产生的浮锈用纱布或钢丝刷进行二次除浮锈清理,并擦拭干净.6 .4钢筋除锈为保证新增聚合物砂浆与钢筋的粘结,需进行除锈,到达?混凝土结构工程施工质量验收标准?GB50204“钢筋应平直、无损伤,外表不得有裂纹、油污、颗粒状或片状老锈.由于钢筋与剔凿后的混凝土基面间隙较小,故除锈采取机械除锈结合人工细部除锈的方法.机械除锈对外露钢筋正面进行高效除锈,钢筋反面机械除锈无法进行,那么采用由砂布厂生产的专用除锈砂布人工反复拉磨法除锈.1 .工艺流程铲除锈皮及杂物一机械钢丝轮打磨一人工打磨2 .主要机
8、具(1)角磨机、钢丝轮.(2)榔头、铲刀、刮刀、钢丝刷、专用除锈砂布(条).3 .操作工艺(1)将钢筋外表厚的锈斑及杂物用铲刀、刮刀铲除.(2)用钢丝轮将钢筋正面及侧面反复打磨.(3)钢筋反面需人工除锈,将专用除锈砂布(条)穿过钢筋与混凝土基面之间的空隙,反复拉磨,并到达除锈标准.4 .施工质量检验除锈处理后的原结构钢筋应平直、无损伤,外表不得有裂纹、油污、颗粒状或片状老锈.对外露(含剔凿后露出)钢筋进行全数观察检查.5 .5环保型钢筋阻锈剂涂刷在钢筋外表及周围5cm宽处涂刷钝化型JG-900环保型钢筋阻锈剂.工程性能外观棕色透明液体用量5-8平方米kg施工温度5-60盐水侵泡实验钢筋无锈电化
9、学加速实验钢筋无锈60次干湿冷热实验钢筋无锈5.6结构界面胶喷涂1 .工艺流程基面处理f界面胶配置fRMJGJ界面胶喷涂2 .主要机具（1）配胶容器（2）毛刷（3）喷涂机3 .操作工艺（1）涂刷型施工方法1）凿除旧构件中的蜂窝或空洞缺陷.2）对旧构件的外表进行清洁处理,使用高压空气将旧混凝土外表的灰以及尘杂物清洁干净,混凝土外表应巩固、密实、平整,不带油脂.如有钢筋外露应对钢筋进行除锈和除尘处理.3）按规定比例配制新旧混凝土界面胶.4）用经过除油处理的毛刷将胶液均匀地涂刷在旧混凝土上,胶层厚度为1毫米.5）在界面胶的初凝时间内浇筑混合料或喷抹聚合物砂浆.操作时间1）在浇筑混合料或喷抹聚合物砂浆
10、前涂刷界面胶.2）界面胶的搅拌混合时间不应大于10分钟.3）混合好的界面胶应在20分钟内刷完,不要长时间放置,界面胶用量为每平米一公斤.4）涂刷至旧混凝土外表的界面胶,在涂刷5分钟后即可浇筑混合料或喷抹聚合物砂浆.5）涂刷界面胶后的旧混凝土外表,应限制在2小时之内喷抹聚合物砂浆，由于环境以及混凝土外表的温度差异,应在界面胶固化过程而又没有喷抹聚合物砂浆的时间内，观察界面胶的固化情况,在指触发黏的情况下,喷抹聚合物砂浆都是被允许的,如由于旧混凝土温度过高,造成胶体固化时间的缩短,应根据情况提前喷抹聚合物砂浆,或在已固化的界面胶外表再涂刷一遍界面胶.6）喷抹聚合物砂浆的最正确时间：涂刷界而胶后5-
11、120分钟内.应根据需要涂刷的面积，以及专项施工人员的单位时间进度,安排合理的施工人员数量.5.7聚合物砂浆喷抹1 .工艺流程界面处理f喷涂界面胶f涂抹聚合物砂浆f养护f刷外表防护剂2 .主要机具(1)搅拌器、配制容器、气泵喷枪(2)搅拌机、铁锹、水桶、灰桶,抹刀3 .操作工艺(1)界面处理对混凝土进行剔除、清理、凿毛,去除外表浮沉、油污等杂质，直至露出无损的坚硬、密实和粗糙的结构面,无损处结合面混凝土也应凿毛.用高压水枪清洗修复界面,去除酥松混凝土.对有裂缝的混凝土构件要进行裂缝修补，当原构件钢筋有锈蚀现象时应对外露钢筋进行除锈及阻锈处理.根底外表处理后,应用高压水冲洗并保持面层潮湿状态，以
12、减少聚合物砂浆在固化过程的水分流失,有利于聚合物砂浆的充分固化,使之到达设计强度值.修复界面的含水率和湿润用水的水质符合聚合物砂浆和结构界面胶施工的要求.(2)喷涂界面胶用界面胶喷涂机将胶液均匀地喷涂在旧混凝土和钢筋上,胶层厚度应不超过1毫米,同时应去除包裹在胶液中的气泡.(3)涂抹聚合物砂浆根据设计要求及聚合物砂浆相关配比使用说明进行材料配置,采用机械搅拌均匀无结块,配好的浆料应保证在半小时内用完,涂抹施工时，需用力碾压砂浆，以保证其结合度,预防出现空鼓现象.(4)施工厚度单层施工厚度不超过15mm.采用钢丝网和聚合物砂浆外加层进行修复时，配筋的保护层厚度应增大IOmm.(5)聚合物砂浆的养
13、护1)聚合物砂浆涂抹完工后,应立即用塑料薄膜覆盖，以预防水分流失.8个小时后进行洒水养护,养护期间需保证砂浆外表长期湿润,养护期不得低于14天.2)室内施工后,宜将门窗关闭,室外构件要采取举措预防烈日暴晒,应设专人负责养护.3)浇水次数应能保持复合砂浆处于湿润状态.(6)涂刷聚合物砂浆外表封闭剂.养护期过后,对聚合物砂浆外表涂刷外表封闭剂,厚度为Imin(7)施工考前须知：(1)基层外表应清洁、无油污、无浮尘,施工时可选用高压水或空气压缩机进行清洁除尘.(2)由于聚合物砂浆的流坠性比拟严重,应根据实际情况采取一定举措减少聚合物砂浆的流坠问题.(3)聚合物砂浆施工时,砂浆涂抹施工,需用力碾压,不
14、得存在空鼓现象.(4)砂浆施工后养护非常重要,必须覆盖塑料薄膜,并按时养护.5.8聚合物砂浆封闭剂封闭剂可对聚合物砂浆外表进行封闭，与砂浆牢固粘结形成保护层,有效阻止水、腐蚀介质等深入混凝土内部,预防钢筋锈蚀和砂浆碳化,提升修复面的耐久性和耐候性.1 .基面处理聚合物砂浆基面必须密实、洁净、无油污、灰尘及其他污染物.基层潮湿无明水时最宜封闭剂施工.2 .配料将聚合物砂浆封闭剂按使用使用规定的质量比配比好,搅拌均匀,无疙瘩、颗粒等即可使用.3 .喷涂将搅拌好的封闭剂均匀的喷涂到需要保护的聚合物砂浆外表,限制好喷涂距离和速度,不要漏喷或过喷.待第一层表干后(手指轻压不留指纹)，沿垂直方向喷涂第二层.拌合好的封闭剂应在2小时内全部用完.封闭剂的喷涂厚度通常控制在O.8mm-1.2mm左右.5. 9粘贴碳纤维碳纤维布工艺流程：施工准备f放施工线f基面处理f刷抹底胶f粘贴碳纤维布f涂刷碳纤维专用胶f外表养护.1 .混凝土外表处理(1)将混凝土构件外表的残缺、破损局部去除干净.(2)对经过剔凿、清理和露筋的构件残缺局部,进行修补、复原.(3)打磨：将构件外表凸出局部(混凝土构件交接部位、模板的接槎等
