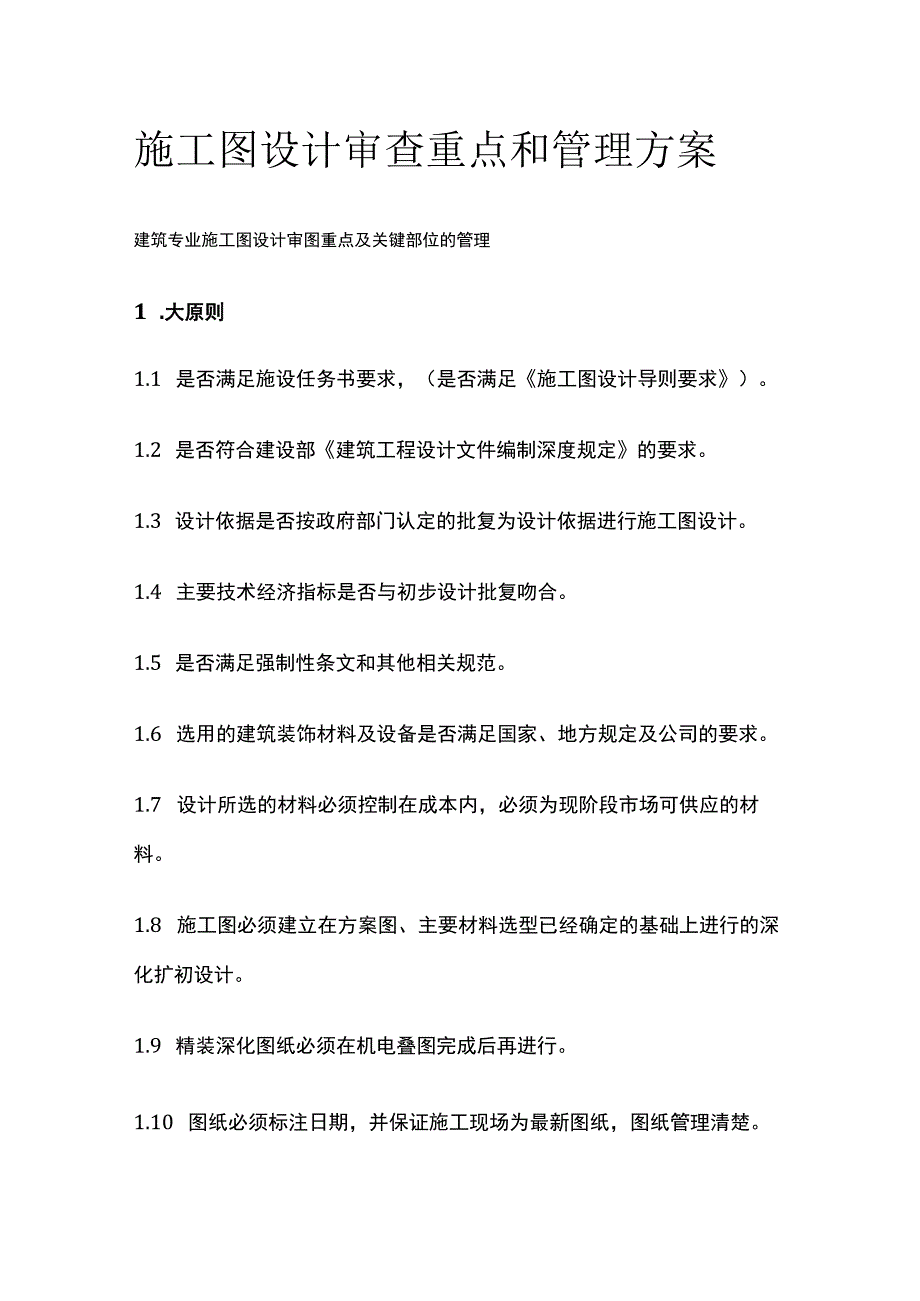

施工图设计审查重点和管理方案.docx_第1页
第1页 / 共16页

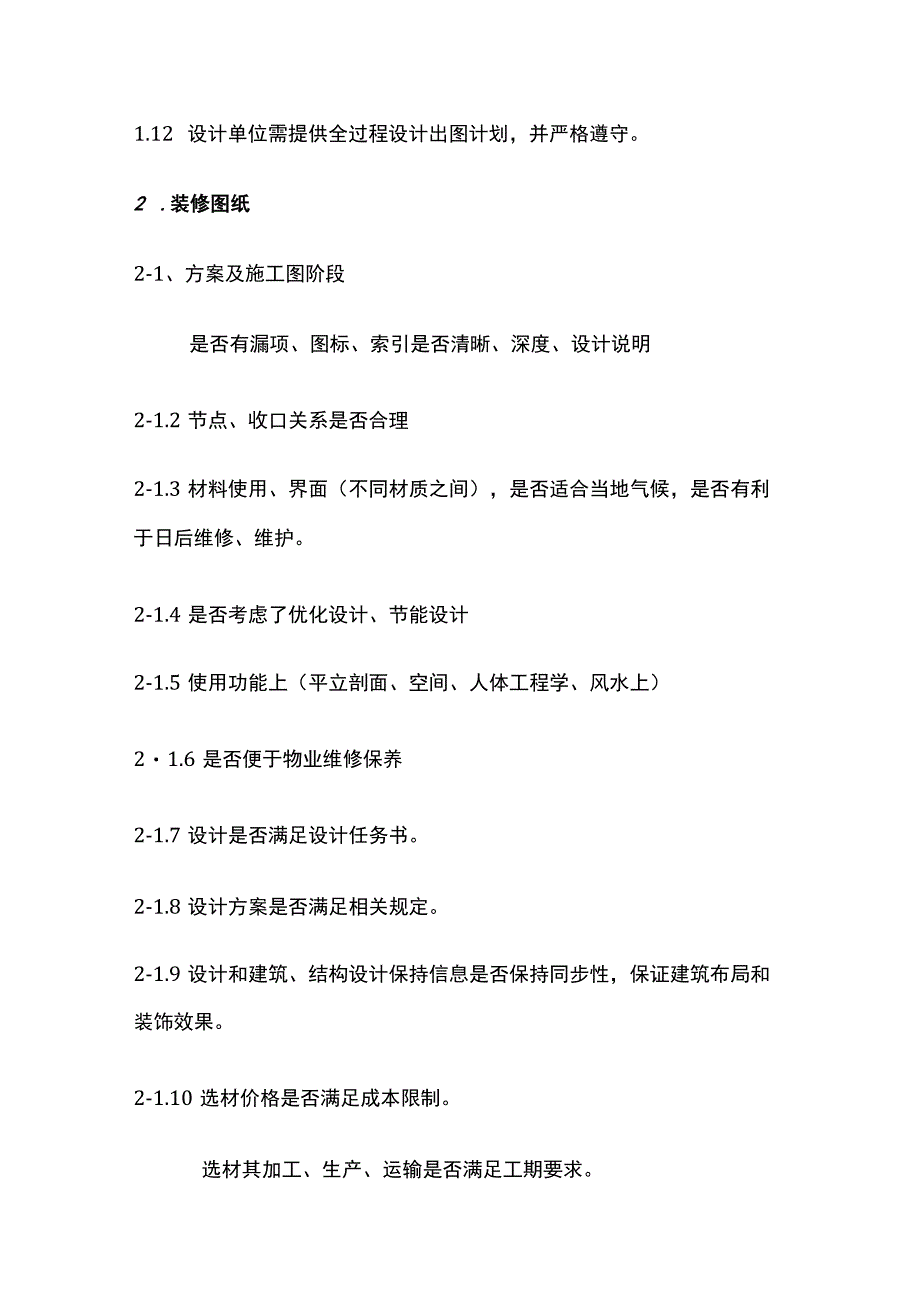

施工图设计审查重点和管理方案.docx_第2页
第2页 / 共16页

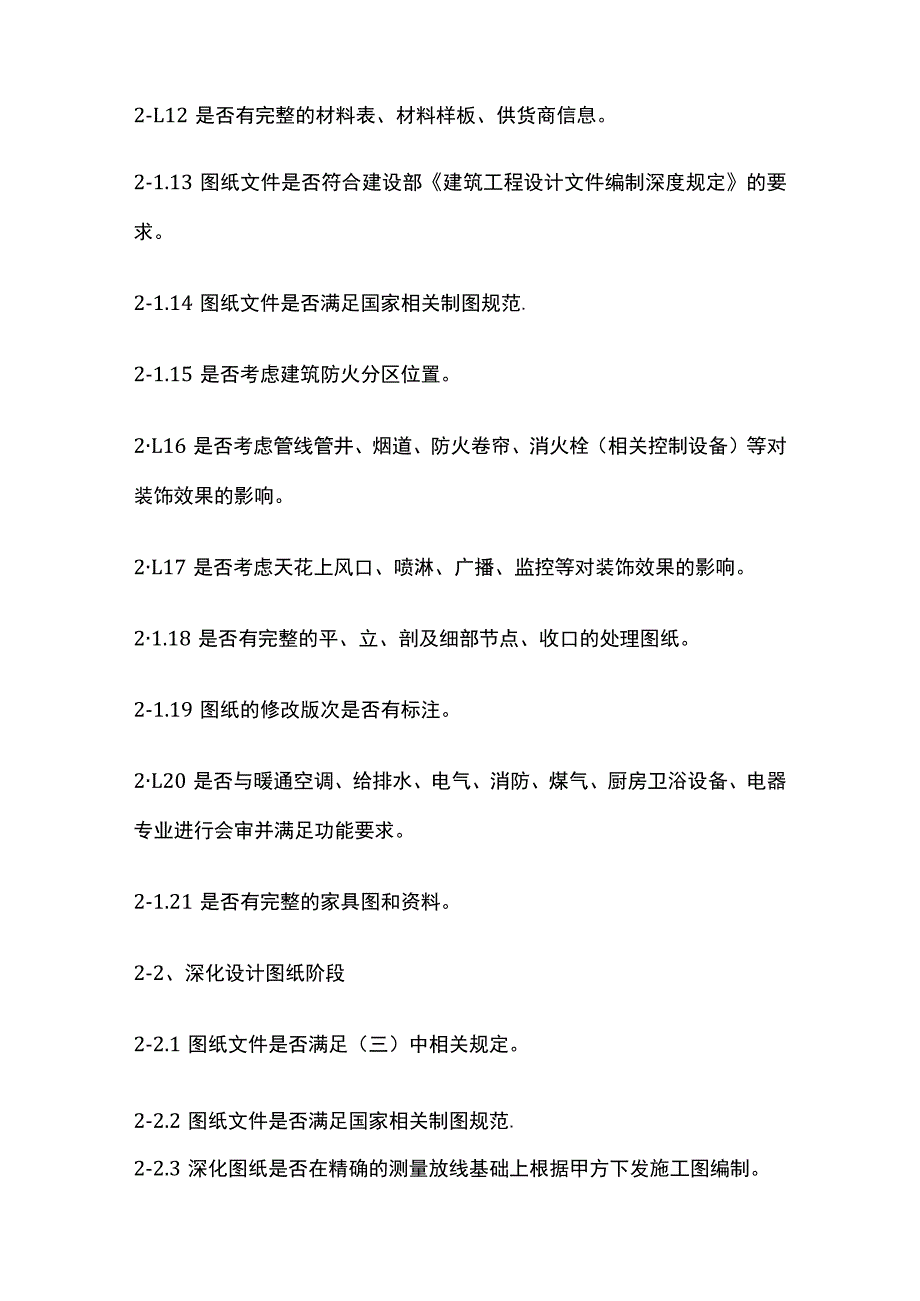

施工图设计审查重点和管理方案.docx_第3页
第3页 / 共16页
施工图设计审查重点和管理方案.docx_第4页
第4页 / 共16页
施工图设计审查重点和管理方案.docx_第5页
第5页 / 共16页
施工图设计审查重点和管理方案.docx_第6页
第6页 / 共16页
施工图设计审查重点和管理方案.docx_第7页
第7页 / 共16页
施工图设计审查重点和管理方案.docx_第8页
第8页 / 共16页
施工图设计审查重点和管理方案.docx_第9页
第9页 / 共16页
施工图设计审查重点和管理方案.docx_第10页
第10页 / 共16页
亲,该文档总共16页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《施工图设计审查重点和管理方案.docx》由会员分享,可在线阅读,更多相关《施工图设计审查重点和管理方案.docx(16页珍藏版)》请在第壹文秘上搜索。

1、施工图设计审查重点和管理方案建筑专业施工图设计审图重点及关键部位的管理1 .大原则1.1 是否满足施设任务书要求,(是否满足施工图设计导则要求)。1.2 是否符合建设部建筑工程设计文件编制深度规定的要求。1.3 设计依据是否按政府部门认定的批复为设计依据进行施工图设计。1.4 主要技术经济指标是否与初步设计批复吻合。1.5 是否满足强制性条文和其他相关规范。1.6 选用的建筑装饰材料及设备是否满足国家、地方规定及公司的要求。1.7 设计所选的材料必须控制在成本内,必须为现阶段市场可供应的材料。1.8 施工图必须建立在方案图、主要材料选型已经确定的基础上进行的深化扩初设计。1.9 精装深化图纸必

2、须在机电叠图完成后再进行。1.10 图纸必须标注日期,并保证施工现场为最新图纸,图纸管理清楚。1.12 设计单位需提供全过程设计出图计划,并严格遵守。2 .装修图纸2-1、方案及施工图阶段是否有漏项、图标、索引是否清晰、深度、设计说明2-1.2节点、收口关系是否合理2-1.3材料使用、界面(不同材质之间),是否适合当地气候,是否有利于日后维修、维护。2-1.4是否考虑了优化设计、节能设计2-1.5使用功能上(平立剖面、空间、人体工程学、风水上)21.6是否便于物业维修保养2-1.7设计是否满足设计任务书。2-1.8设计方案是否满足相关规定。2-1.9设计和建筑、结构设计保持信息是否保持同步性,

3、保证建筑布局和装饰效果。2-1.10选材价格是否满足成本限制。选材其加工、生产、运输是否满足工期要求。2-L12是否有完整的材料表、材料样板、供货商信息。2-1.13图纸文件是否符合建设部建筑工程设计文件编制深度规定的要求。2-1.14图纸文件是否满足国家相关制图规范.2-1.15是否考虑建筑防火分区位置。2L16是否考虑管线管井、烟道、防火卷帘、消火栓(相关控制设备)等对装饰效果的影响。2L17是否考虑天花上风口、喷淋、广播、监控等对装饰效果的影响。21.18是否有完整的平、立、剖及细部节点、收口的处理图纸。2-1.19图纸的修改版次是否有标注。2L20是否与暖通空调、给排水、电气、消防、煤

4、气、厨房卫浴设备、电器专业进行会审并满足功能要求。2-1.21是否有完整的家具图和资料。2-2、深化设计图纸阶段2-2.1图纸文件是否满足(三)中相关规定。2-2.2图纸文件是否满足国家相关制图规范.2-2.3深化图纸是否在精确的测量放线基础上根据甲方下发施工图编制。2-2.4是否同暖通空调、给排水、电气、煤气、厨房卫浴设备、电器进行叠图保证设备、末端的安装。2-2.5是否有详细的开关、插座、设备、电气等定位尺寸。2-2.6是否有装饰造型、收口、节点等节点大样图并经设计师同意。2-2.7检修口、检查口、清扫口等是否满足专业要求及装饰效果。2-2.8是否考虑防冻及防结露设计。2-2.9图纸材料标

5、注、索引是否清楚。2-2.10是否有完整的平、立、剖及细部节点。2-2.11是否有吊柜、吊灯等承重和较重设备的安装方法。2-2.12是否有需土建或其它专业要开孔、预留的位置和尺寸,上下水以及套管、管道、预埋件、基础的位置和尺寸23竣工图3.1 图纸文件是否满足上述L2并将设计变更、现场修改如实绘制。3.2 图纸文件是否绘示出竣工后全部的材料、设备、装置和电缆/管线之路经等。3.3 满足国家相关竣工图制图规范.2-4、材料样板4.1 材料颜色、纹理、质感、规格等应符合设计要求。4.2 应列明承包商名称、日期、项目名等信息。4.3 应将饰面材料、门、厨房设备、风口、(卫浴)五金等制作成板,并标明规

6、格、型号、环保等级、产地等表述明确。4.4 应提供产品的代理授权书,生产厂家开具的生产合格证明等。4.5 特殊材料应有详细的安装、储存等说明。3、提交精装修的主要材料样板一、墙面样板包含:1、涂料、壁纸、壁布样板墙2、理石、瓷砖样板墙3、按照图纸要求的造型墙4、玻璃5、固定装饰品二、地面样板包含:1.大理石、花岗岩、毛石、青石、石灰石、洞石类地面。2、砖类:玻化砖、威精石、铀面砖、陶土砖、仿古砖等。3、地板类:复合地板、实木地板、实木复合地板、竹地板、静电地板等。4、地毯类:羊毛、尼龙、化纤、混纺5、其它:地胶、PVC、自流平、油漆、水磨石、人造石类三、天花类1.石膏板2、矿棉板3、玻璃顶4、

7、人造石或云石顶5、装饰布或喷漆类顶6、各种木板顶(含实木、复合、夹板等)7、包含工程灯具8、铝板、铝塑板、穿孔板、吸音板等其它类四、固定家具类1、固定衣柜2、固定水柜3、走入式衣柜内衣架4、酒柜类、展示架、鞋架类等五、门及五金等1、防盗门2、室内木门(实木门、复合门、夹板门、模压门、百叶门、等)3、玻璃门4、铝合金门、塑钢门、不锈钢门5、防火门6、管井门六、其它类1、主要包括异型材料。2、装饰性材料。3、新型材料等。5、图纸呈审要求:所有补充和深化图纸均应呈交审批,图纸内容应反映全部精装修、电气点位、给排水线路、燃气线路、厨房设备、电器等。图纸应包括设计的平面、立面、剖面和所有详细加工节点、大

8、样以及其他必要的细部大样。提交精装修配置图,包括但不限于按比例绘制的平面布置图、立面图、大样图、详细加工大样、安装施工细节,整体尺寸,固定位置,所有能开启门的方向、位置等。提交所有材料的规范说明,包括产品名称及在图纸上指出的位置。配置图应与四周相连及/或相邻的结构、墙、柱、楼板等配合,全部加上经现场实际复核配合的尺寸。特别注意吊柜及洗涤盆固定方法及设计(应安全可靠,确保使用安全)。有可能针对现场土建、管线、设备的实际情况对精装修的设计做出局部更改,所有补充和深化图纸均应标明图标、专有的编号、日期以及图示比例。任何图纸或图纸的某部分不获批准,设计公司应按审批时所提出的意见对图纸进行修改,修改后重

9、新送交审批,直到该图纸获得批准为止。批准后,设计公司应按有关规定或要求,提交规定数量的批准图纸。除了上述补充施工图纸以外,所有设备、装置、材料以及附件亦应提交审批,为了便于辨别,各送审件应详细注明包括以下这些资料:设计公司必须给予工程师足够时间以审查图纸,时间安排如下:初步呈交与工程师评阅一星期随后的再次呈交与工程师评阅一星期呈交与工程师正式批准一星期设计公司需负责按照有关部门、机构和管理当局的报审要求,取得所有图纸、设备及材料所需的批准文件,有关因报审而产生的费用及申报周期,应被视为已计算计划内。若未能获得应有的批准文件而造成工期延误,甲方将不接受其申请延长工期或增加费用的要求。竣工图纸(根

10、据合同规定有可能此项工作由装修公司完成)0所有竣工资料(包括施工、设计变更、质检及验收记录和竣工图纸)必须于项目报竣工验收前六星期提交,并且提交的竣工资料必须已通过北京市档案管理单位验收(预验收)批准的竣工资料。0设计公司应在施工过程当中妥善保存详尽的施工、设计变更等有关文件,并且按照标准格式要求,整理及钉装所有图纸和资料。将所有图纸资料列于一份统一的图纸目录上,此目录亦将作为手册的一部分。0竣工图应符合国家标准和有关规定,所用的绘图线条、用词、缩写和符号应严格地遵照国家标准。图纸的大小规格需得到工程师同意,每一张图纸均需有图标,并要得到工程师的批准。0竣工图应绘示出竣工后全部的材料、设备、装

11、置和电缆/管线之路径等。0竣工图包括:平面图、立面图、剖面图、管线综合图、安装节点、大样图等。对设备和装置运转、操作、保养以及日后的调校有用的其他资料包括施工图上已表示过的,亦应加以指出。各专业配合装修的审图重点及管理总平面图核实总平面图是否按初步设计批复进行了深化及修改;建筑物及构筑物的总图定位坐标、0.000标高,标高和总图定位图是否准确;场地内的主要道路平面及主入口位置、地下车库入口位置;竖向布置图建筑、构筑物的名称(或编号)、建筑、构筑物的主要室内外设计标高;室内电梯,楼梯,户门、卫生间、厨房、各房间、走廊、电梯间、大堂、管井等的设计标高;建筑(含建筑设计目录、说明及建筑设计图纸)1装

12、修设计说明2表述建筑装修类别、耐火等级、抗震设防烈度、防水等级、人防等级及适用建筑设计规范和技术标准是否正确;3设计说明中:表述建筑装修功能、建筑层数、层高、总高、结构选型等是否正确;4核实主要技术经济指标是否于初步设计批复吻合;5用材说明:对墙体、墙体防潮层、地下室防水、屋面、内外墙、及室外附属工程的用材及做法;6装饰、装修说明:对一、二次装修的范围明确是否满足任务书及配置标准的要求;7对采用新技术、新材料的的做法。8建筑设计图纸:平面图、立面图、剖面图平面图是否满足施设任务书要求;如对初步设计平面进行了调整,了解修改原因;应画出主要结构和建筑构配件的位置、尺寸、做法等,特别应表达出空调机位

13、置;应画出主要建筑设备的位置,对建筑的使用是否有影响;应核实建筑平面图室内、室外地面设计标高及地上、地下各楼地面标高,以及每层建筑面积;应核实建筑平面图的防火分区及防火分区分隔位置及面积;楼地面预留孔洞、管线管井、烟道、等的布置;如有需要应要求设计画出局部大样图。立面图应核实是否绘制建筑主要立面图;应核实设计标高是否有误。剖面图绘制出层高、层数不同、内外空间比较复杂的部分。特别复杂的部分可画出局部剖面;仔细复核比较复杂的部分的标高及空间尺寸是否带来使用上的不便(如楼梯口、高低变化处等);阳台、露台、厨房、卫生间等的标高。详图楼梯、电梯、厨房、卫生间、内外墙节点等局部平面放大图和构造详图;室内外

14、特殊装饰构造、线角、图案的构造大样图;门窗分隔图。2.结构与精装修施工图界面设计审图重点及关键部位的管理是否对原承重结构进行了改动。二次结构能否满足承重、抗震等要求。是否违反规范中的强制性条文。设计是否漏项。建筑、结构与精装修是否统一。设计荷载取值。特殊部位的处理是否合理。石材干挂所使用材料、做法能否满足要求。3、电气专业施工图设计审图重点及关键部位的管理照度、末端数量、布置是否满足功能要求。所选用产品材料、安装方法、安装位置、施工工艺是否满足规范。天花内空间能否满足灯具安装要求。超重灯具、设备预埋件是否满足要求。工程设计概况,主要电气指标。各系统的施工要求和注意事项。设备订货要求。防雷及接地

15、保护等其它系统有关内容。本工程选用的标准图图集编号、页号。照明平面图(灯具、开关、插座等);照明箱系统图;照明箱外形尺寸图。设计范围:设计的弱电系统与施工设计任务书对照比较,有无漏项;审核主要电气设备表(设备名称、型号、规格、单位及数量。)4 .暖通专业施工图设计审图重点及关键部位的管理风口位置、数量能否满足功能要求。检修口位置能否满足要求。是否有防冻及防结露措施。天花内设备位置是否和天花造型冲突。煤气表、水表等定位是否合理。核对是否满足施工图设计任务书内容的要求,核实有无缺漏项。核对是否满足施工图设计的深度要求,是否满足施工图报建的要求。目录是否齐全(含标准涂图及重复利用图);设计及施工说明是否完整、设计参数是否合理、计算指标是否经济;5 .给排水专业施工图设计审图重点及关键部位的管理座便、脸盆、浴缸等上下水点位定位是否满足要求。检修口、清扫口位置能否满足要求。所选用产品材料、安装方法、安装位置是否满足规范。排水找坡是否
