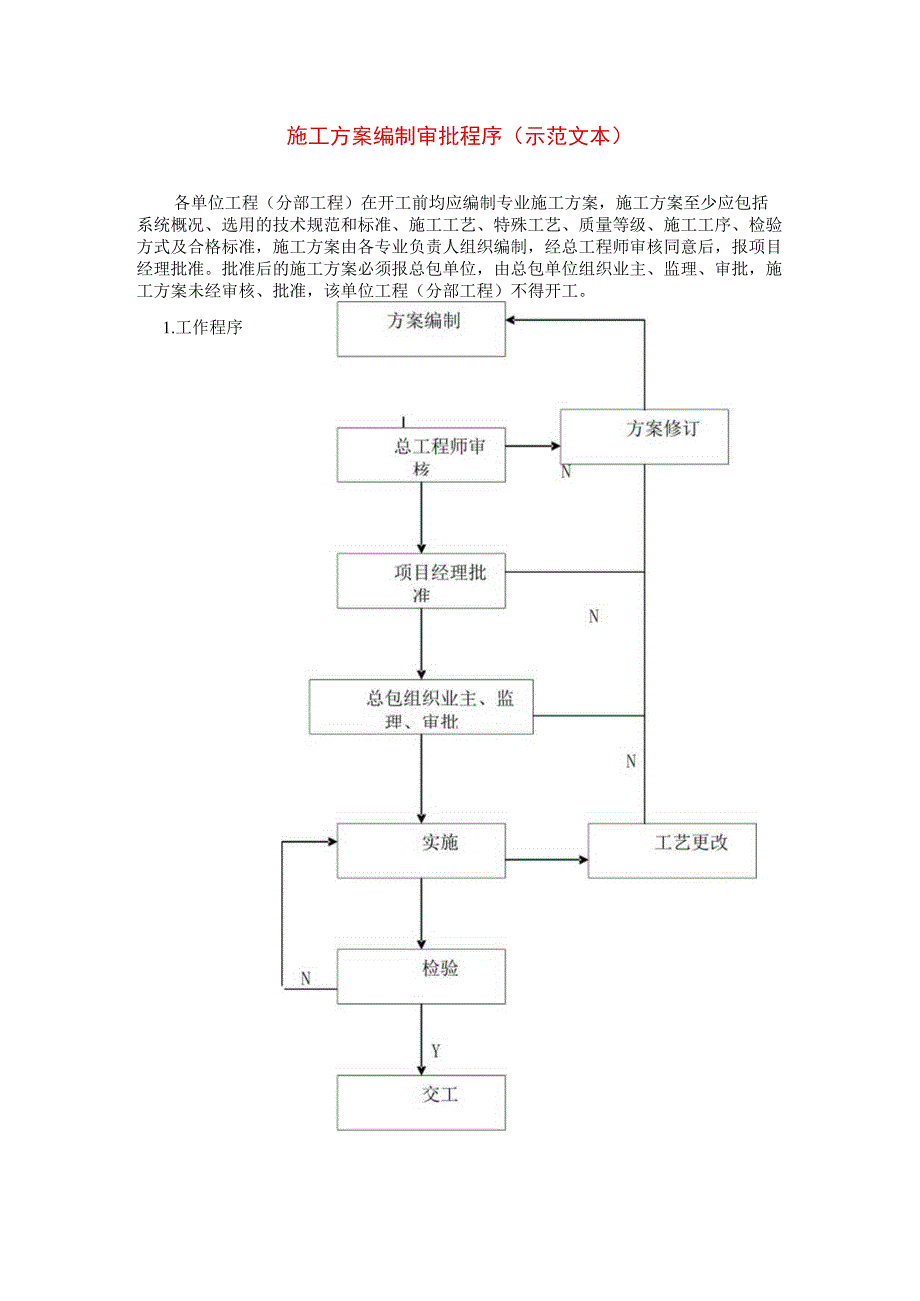

1、施工方案编制审批程序（示范文本）各单位工程（分部工程）在开工前均应编制专业施工方案，施工方案至少应包括系统概况、选用的技术规范和标准、施工工艺、特殊工艺、质量等级、施工工序、检验方式及合格标准，施工方案由各专业负责人组织编制，经总工程师审核同意后，报项目经理批准。批准后的施工方案必须报总包单位，由总包单位组织业主、监理、审批，施工方案未经审核、批准，该单位工程（分部工程）不得开工。1.工作程序2.编制要求2.1. 确定编制依据：在编制施工方案之前，应确定编制计划所采用依据的准确性施工组织设计的要求，确定施工验收规范和标准，结合FZ市的规定详细编制。2.2. 方案编制人员：由各专业负责人编制施工
2、方案。2.3.审批：施工方案编制完成后，应报总工程师审核，经项目经理（项目常务副经理）批准后报总包单位，由总包单位组织业主、监理、审核、批准。2.4.实施：施工方案批准后，即可以组织实施，在施工过程中任何人员不能随意更改施工工艺。如果因设计修改需要修改施工工艺时，必须重新编制或修订施工方案。施工方案的编制、修订应按编制新方案的程序执行。专业施工方案设备安装施工方案1 .设备运输、吊装1）设备水平运输时，一定要小心谨慎，严防出现颠簸、倾翻现象，设备不得横放、倒置等，防止发生伤人、损伤设备现象；2）设备吊装时，应由专业起重工负责，采取合理稳妥的吊运技术措施，特别注意防止碰撞，索具必须牢固可靠，钢丝
3、绳与设备接触要放置夹布橡胶、木板或套上橡胶管，以保护设备的本体（大型设备吊装方案另编制）。2 .基础检查设备就位前，根据图纸检查所有基础，其纵、横向中心线允差为+2OnmI,标高允差为0-20m,基础表面光滑、平整，并做好检查记录，由甲方监理或有关工程技术人员签字认可。3 .基础检查合格后，根据设备底座情况，合理配置垫铁，垫铁处凿平，每组垫铁不超过五块，垫铁组距离500IOoOmnb垫铁露出设备1030mm,安装完毕后，垫铁间点焊。4 .水泵底座设置避震器时，应按照技术规范要求及深化后的安装图纸及随机文件要求和型号、规格、位置等安放避震弹簧，不得随意更改。HL二累二.5 .水泵纵、横向中心线及

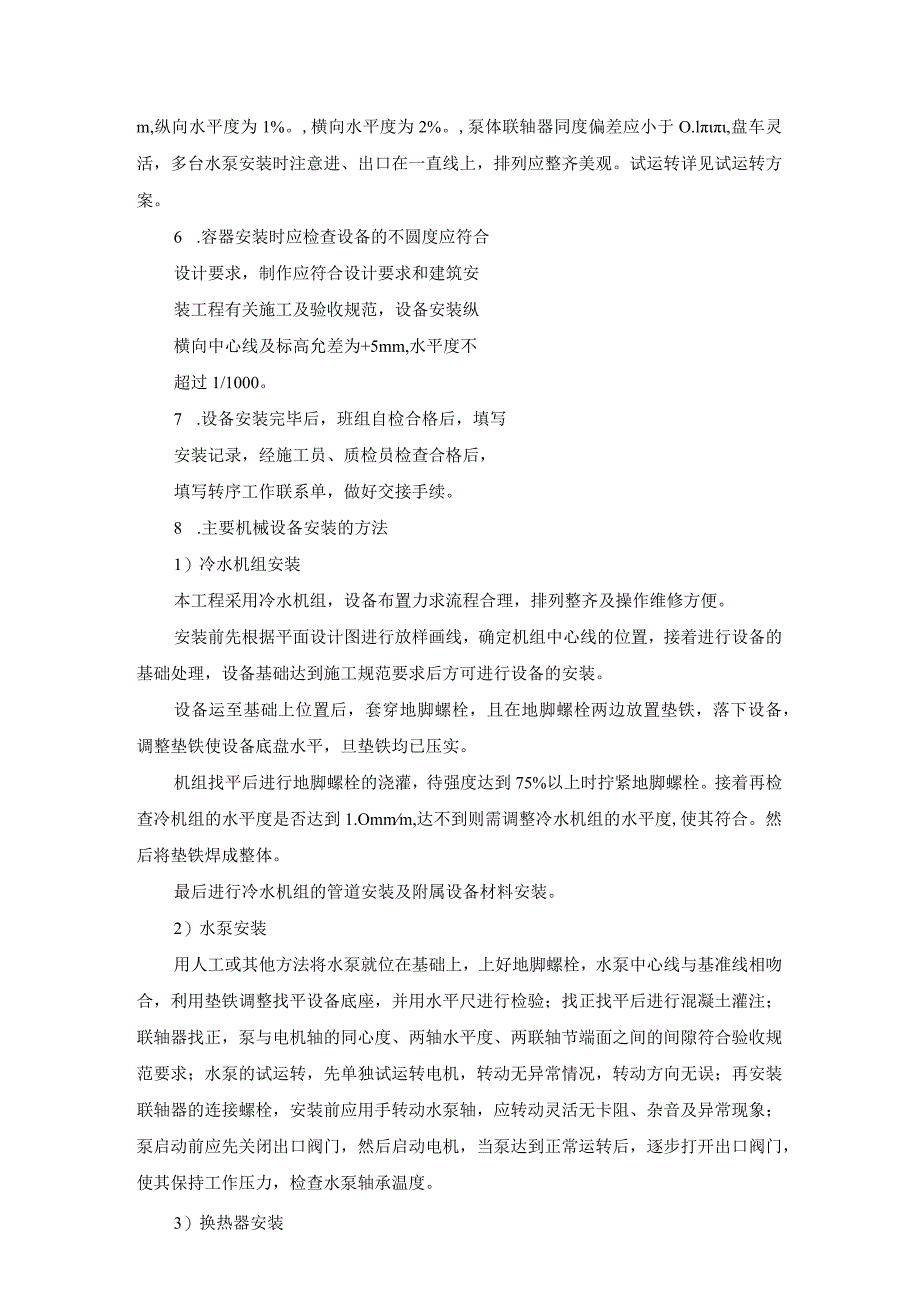

4、标高允差+5mm,纵向水平度为1%。,横向水平度为2%。,泵体联轴器同度偏差应小于O.l,盘车灵活，多台水泵安装时注意进、出口在一直线上，排列应整齐美观。试运转详见试运转方案。6 .容器安装时应检查设备的不圆度应符合设计要求，制作应符合设计要求和建筑安装工程有关施工及验收规范，设备安装纵横向中心线及标高允差为+5mm,水平度不超过1/1000。7 .设备安装完毕后，班组自检合格后，填写安装记录，经施工员、质检员检查合格后，填写转序工作联系单，做好交接手续。8 .主要机械设备安装的方法1）冷水机组安装本工程采用冷水机组，设备布置力求流程合理，排列整齐及操作维修方便。安装前先根据平面设计图进行放样
5、画线，确定机组中心线的位置，接着进行设备的基础处理，设备基础达到施工规范要求后方可进行设备的安装。设备运至基础上位置后，套穿地脚螺栓，且在地脚螺栓两边放置垫铁，落下设备，调整垫铁使设备底盘水平，旦垫铁均已压实。机组找平后进行地脚螺栓的浇灌，待强度达到75%以上时拧紧地脚螺栓。接着再检查冷机组的水平度是否达到1.Ommm,达不到则需调整冷水机组的水平度,使其符合。然后将垫铁焊成整体。最后进行冷水机组的管道安装及附属设备材料安装。2）水泵安装用人工或其他方法将水泵就位在基础上，上好地脚螺栓，水泵中心线与基准线相吻合，利用垫铁调整找平设备底座，并用水平尺进行检验；找正找平后进行混凝土灌注；联轴器找正
6、，泵与电机轴的同心度、两轴水平度、两联轴节端面之间的间隙符合验收规范要求；水泵的试运转，先单独试运转电机，转动无异常情况，转动方向无误；再安装联轴器的连接螺栓，安装前应用手转动水泵轴，应转动灵活无卡阻、杂音及异常现象；泵启动前应先关闭出口阀门，然后启动电机，当泵达到正常运转后，逐步打开出口阀门，使其保持工作压力，检查水泵轴承温度。3）换热器安装按设计给定的设备定位位置现场放线；底座安装：设备支座由生产厂家随设备提供,先按照设备基础图预制混凝土,并预埋地脚螺栓，待基础强度达到要求后进行设备安装；用滚杠法将换热器运到安装部位，将随设备进场的钢支座按定位要求固定在混凝土底座或地面上，根据现场条件将换
7、热器吊到预先准备好的支架上或支座上，同时进行设备定位复核，直至合格。4）燃油锅炉安装本工程采用燃油锅炉机组，设备布置力求流程合理，排列整齐及操作维修方便。安装前先根据平面设计图进行放样画线，确定锅炉及机组中心线的位置，接着进行设备的基础处理，设备基础达到施工规范要求后方可进行设备的安装。设备运至基础上位置后，套穿地脚螺栓，且在地脚螺栓两边放置垫铁，落下设备，调整垫铁使设备底盘水平，且垫铁均已压实。机组找平后进行地脚螺栓的浇灌，待强度达到75%以上时拧紧地脚螺栓。接着再检查冷机组的水平度是否达到LOmmm,达不到则需调整冷水机组的水平度,使其符合。然后将垫铁焊成整体。最后进行锅炉、水处理、燃油、
8、烟道等附属设备、管道、控制系统安装安装。锅炉安装应按照我公司锅炉安装质量手册和国家技术监督局的要求，应在当地技术监督局进行注册，接受当地技术监督局的监督管理。在安装前应编制施工方案，与我公司的安装资质及相关安装人员的资质原件一起，报当地技术监督局锅炉安全监察管理处注册。施工工程中应接受当地锅检所的监督、监察。燃油管道应按照我公司压力管道安装质量手册和国家技术监督局的要求，应在当地技术监督局进行注册，接受当地技术监督局的监督管理。在安装前应编制施工方案，与我公司的安装资质及相关安装人员的资质原件一起，报当地技术监督局压力管道安全监察管理处注册。施工工程中应接受当地锅检所的监督、监察。5）玻璃钢冷
9、却塔一般由制造商负责安装，故冷却塔的施工方案待合同签定后，根据设备的情况再提供施工方案。空调系统施工方案1 .通风空调风管施工1.1. 镀锌钢板风管和法兰的制作工艺流程2 .镀锌钢板风管和法兰的制作安装2.1. 管材：空调风管、新风管及排气通风管均采用镀锌钢板来制作，并按下表进行：矩形风管大边长L(mm)空调通风管管材厚度(mm)排烟风管管材厚度(mm)6300.60.8630L10000.81.01000L12501.01.01250L20001.01.220002000Z50505Z636362.2.质量要求：2.2.1.风管制作按原设计图纸减板厚度加咬口量下料，用料不得串规，成型后风管外
10、边长允许T2mm;2.2.2.法兰口的角咬缝倒角长度，按该管段法兰宽度+1OnInb拼缝处法兰口风管翻边倒斜角深度为1015mm,不得出现八字缺口；2.2.3.制咬口必须平直，宽窄一致，拼缝必须平整，光滑紧密，不得有铁锤敲打凹坑现象；2.2.4.尽量避免横向拼缝，纵向拼缝错开不少于50m,杜绝十字拼接；2.2.5.风管与此同时法兰翻边处，尺寸应为69mm,翻边尺寸应标准，还需平整，不得有孔洞；2.2.6.法兰大边立筋超出部分应倒角，成型后内边长允许+12mm,两对角线允许-23mm,法兰平整度偏差小于2mm,对接焊缝处允差Imm；2.2.7.法兰螺栓孔距为12014OnIm之间，钾钉孔距尺寸相
11、同，其孔径分别按法兰边宽确定，Z253角钢螺栓孔7.5mm,钾钉孔6.5m,其余角钢螺栓孔为9.5mm,钾钉孔6.5mm;2.2.8.法兰螺栓孔和钾钉孔无论冲制或钻制，反面的毛刺不得大于0.2mm,同规格法兰的螺栓孔必须具有互换性，法兰角第一个钾钉孔距不大于40mm,钾钉孔、螺栓孔位应错开，在按角钢宽度减厚度取其1/2的地位布置；2.2.9.按设计图主、支管走向和标高经测定后，配制吊杆，其下端丝牙长度不应少于50m,不得坏牙，保温风管吊杆长度根据其保温层厚度相应放长；2.2.10.托架比法兰大一号，托铁长度按管段宽度A加角钢宽度B的三倍来确定，即L=A+3B。保温风管托架长度按相应厚度增加，即
12、L=A+3B+2d,吊孔按A+50mm确定,保温风管的吊孔孔距再加厚度的2倍（d为厚度）；2.2.11.沿墙、靠柱的支、托架按测定的实际尺寸和载荷确定固定点和用料大小，按不同形式参照国标T607制作，要求尺寸准确，横平竖直，焊接牢固锐角无毛刺；2.2.12.法兰和支、吊、托架防腐涂漆前必须除锈，刷净铁锈污物，涂漆须均匀，螺栓孔、钾钉孔和棱角边不得有滴挂现象;2.2.13.风管运到安装点不得有碰坏、撞瘪现象，吊装前必须清除管内污物;2.2.14.按设计图纸、支管走向和风口孔位尺寸进行准确的排管，须考虑垫料厚度，避免多口相接后，支管和风口位置偏移；2.2.15.风管水平安装，水平度的偏差每米不大于
13、3m,总偏差不大于20mm,风管垂直安装，垂直度的偏差每米不大于2mn,总偏差不大于202.2.16.风管支、吊、托架的间距、水平安装不大于3m,垂直安装不大于4m,每根立管的固定件不少于2个，悬吊的风管应在适当处设置防晃吊架，另外,为保证风管横平竖直，打吊点时宜拉线；2.2.17.风管调节阀的操纵装置，应安装在便于调节的部位，防火阀的易熔片的位置应正确，且必须系统安装后放入；2.2.18.风管支、吊、托架不得设置在风口、阀门、检视门处，吊架不得直接吊在法兰上，阀部件、消音器应有单独的支、吊架；2.2.19.在地面组装较长的管段，整体吊装的绳索捆扎点必须加设托板，防止损坏风管，吊装时，操作人员
14、不得站在风管顶上工作，严禁人在风管上走动，防止风管变形；2.2.20.吊装到位后，及时装好支、吊、托架，吊杆下端必须加双螺母，以防丝杆滑牙；2.2.21.风管与部件可拆卸搭接口，不得装在墙和楼板内，法兰垫料需搭接平整，不得凸入管内；2.2.22.连接法兰的螺栓的螺母应在同一侧，紧固时受力均匀，两片法兰的间距应均匀；2.2.23.保温风管的支、吊、托架应设在保温层外部，不得损坏保温层；2.2.24.软接口采用帆布制作，其长度为15025OnInb其结合缝应牢固紧密,安装后应有1015m（伸缩余量，其不得作为变径管使用）；2.2.25.使用的所有材料都具有质保书和合格证，并进行质量验收。2.2.2
15、6.风管予制下料前仔细检查核对、指定的材质、规格与同作设计要求相符、无误方可下料。予制好的半成品须复检合格后进行安装。3.通风空调管道安装特殊安全技术要求3.1. 安装3. 1.1.多节风管和设备及其他重物吊装，不得架在梯档上，应用绳索拴在可靠的固定点；4. 1.2.吊装用的千斤顶、绳索、倒链须经检查完好后使用。5. 1.3.水平搬运1）板车拉薄钢板或风管半成品的片料，协助推车者须站在车的两侧，防止前后滑落伤人；3. 2）拖拉沉重的机械设备要有专人指挥，无底座的设备须加托板附滚筒滑动,超高的物体须稳住重心移动，防止滑翻。4. 1.4.垂直搬运1）人力吊运机械设备和其他沉重物体，上面的固定点要牢靠，必要时经计算后进行，人不得站在被吊物体上拉葫芦，提升后，下方不允许走人，以防万一;2）机械吊运设备及沉重物体，先检查千斤绳和固定点牢固性，起吊时要平稳受
