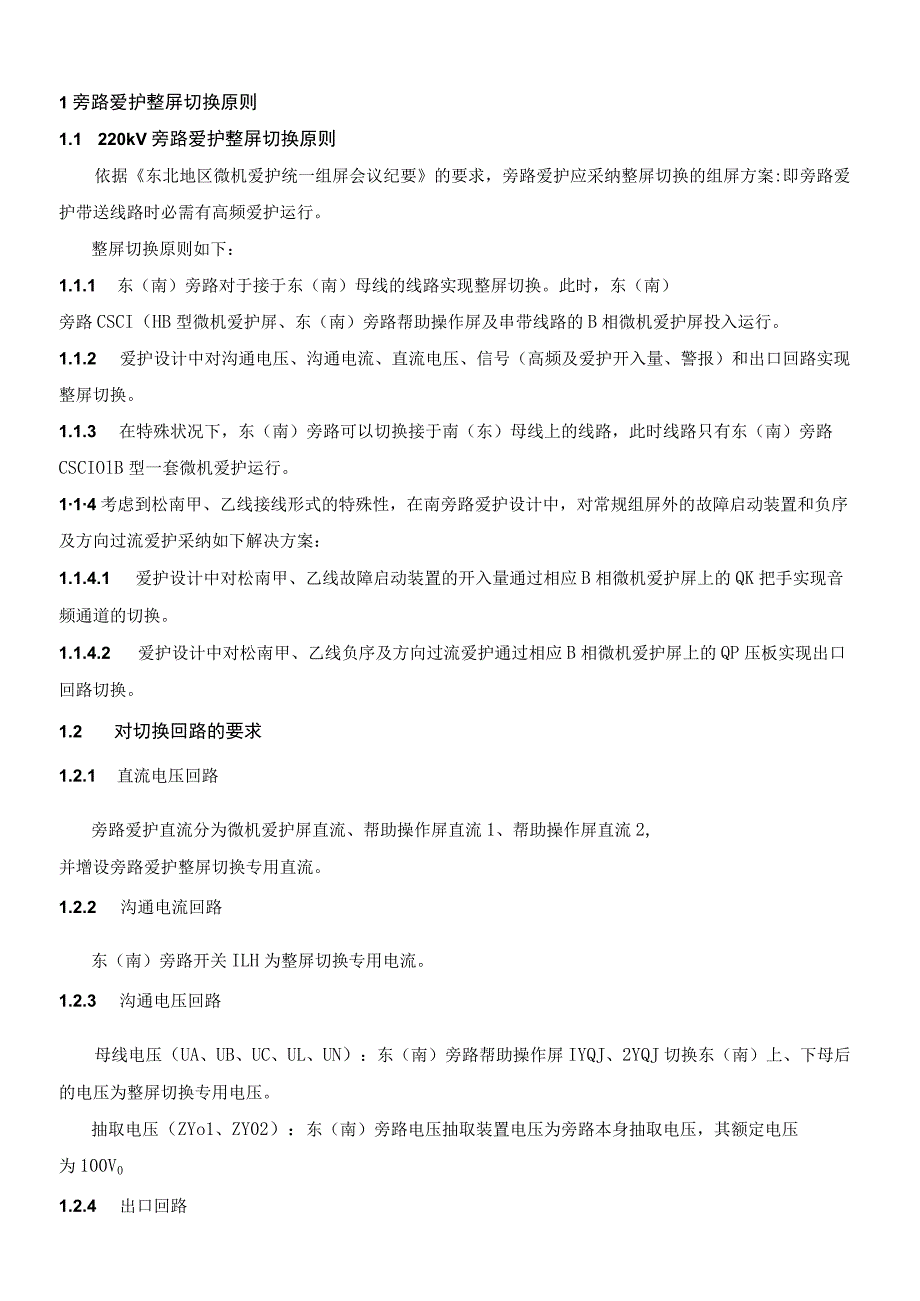

1、1旁路爱护整屏切换原则1.1 220kV旁路爱护整屏切换原则依据东北地区微机爱护统一组屏会议纪要的要求，旁路爱护应采纳整屏切换的组屏方案:即旁路爱护带送线路时必需有高频爱护运行。整屏切换原则如下：1.1.1 东（南）旁路对于接于东（南）母线的线路实现整屏切换。此时，东（南）旁路CSCI（HB型微机爱护屏、东（南）旁路帮助操作屏及串带线路的B相微机爱护屏投入运行。1.1.2 爱护设计中对沟通电压、沟通电流、直流电压、信号（高频及爱护开入量、警报）和出口回路实现整屏切换。1.1.3 在特殊状况下，东（南）旁路可以切换接于南（东）母线上的线路，此时线路只有东（南）旁路CSCIOlB型一套微机爱护运行
2、。114考虑到松南甲、乙线接线形式的特殊性，在南旁路爱护设计中，对常规组屏外的故障启动装置和负序及方向过流爱护采纳如下解决方案：1.1.4.1 爱护设计中对松南甲、乙线故障启动装置的开入量通过相应B相微机爱护屏上的QK把手实现音频通道的切换。1.1.4.2 爱护设计中对松南甲、乙线负序及方向过流爱护通过相应B相微机爱护屏上的QP压板实现出口回路切换。1.2 对切换回路的要求1.2.1 直流电压回路旁路爱护直流分为微机爱护屏直流、帮助操作屏直流1、帮助操作屏直流2,并增设旁路爱护整屏切换专用直流。1.2.2 沟通电流回路东（南）旁路开关ILH为整屏切换专用电流。1.2.3 沟通电压回路母线电压（

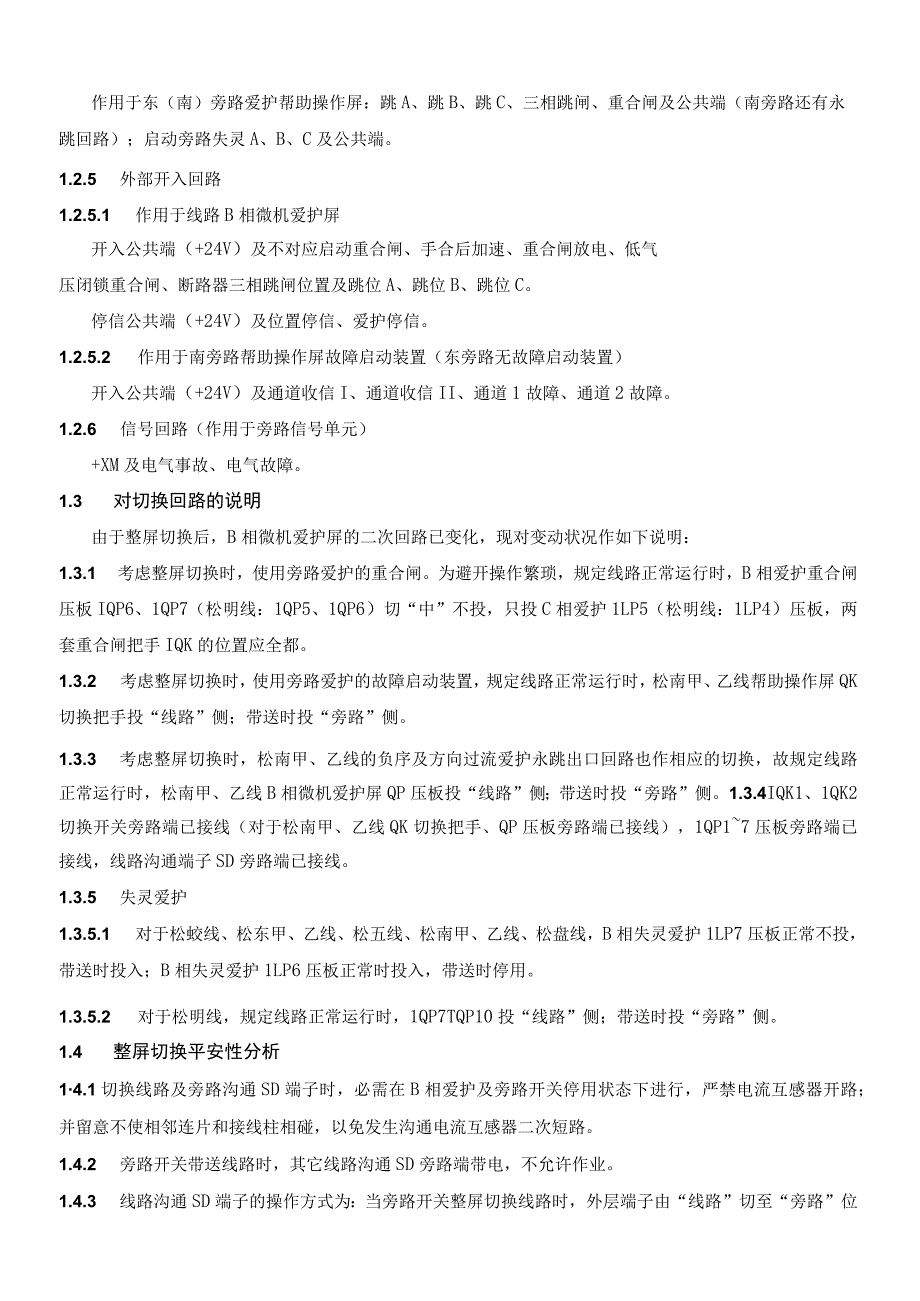

3、UA、UB、UC、UL、UN）：东（南）旁路帮助操作屏IYQJ、2YQJ切换东（南）上、下母后的电压为整屏切换专用电压。抽取电压（ZYo1、ZY02）：东（南）旁路电压抽取装置电压为旁路本身抽取电压，其额定电压为100V01.2.4 出口回路作用于东（南）旁路爱护帮助操作屏：跳A、跳B、跳C、三相跳闸、重合闸及公共端（南旁路还有永跳回路）；启动旁路失灵A、B、C及公共端。1.2.5 外部开入回路1.2.5.1 作用于线路B相微机爱护屏开入公共端（+24V）及不对应启动重合闸、手合后加速、重合闸放电、低气压闭锁重合闸、断路器三相跳闸位置及跳位A、跳位B、跳位C。停信公共端（+24V）及位置停信、
4、爱护停信。1.2.5.2 作用于南旁路帮助操作屏故障启动装置（东旁路无故障启动装置）开入公共端（+24V）及通道收信I、通道收信II、通道1故障、通道2故障。1.2.6 信号回路（作用于旁路信号单元）+XM及电气事故、电气故障。1.3 对切换回路的说明由于整屏切换后，B相微机爱护屏的二次回路已变化，现对变动状况作如下说明：1.3.1 考虑整屏切换时，使用旁路爱护的重合闸。为避开操作繁琐，规定线路正常运行时，B相爱护重合闸压板IQP6、1QP7（松明线：1QP5、1QP6）切“中”不投，只投C相爱护1LP5（松明线：1LP4）压板，两套重合闸把手IQK的位置应全都。1.3.2 考虑整屏切换时，使
5、用旁路爱护的故障启动装置，规定线路正常运行时，松南甲、乙线帮助操作屏QK切换把手投“线路”侧；带送时投“旁路”侧。1.3.3 考虑整屏切换时，松南甲、乙线的负序及方向过流爱护永跳出口回路也作相应的切换，故规定线路正常运行时，松南甲、乙线B相微机爱护屏QP压板投“线路”侧；带送时投“旁路”侧。1.3.4IQK1、1QK2切换开关旁路端已接线（对于松南甲、乙线QK切换把手、QP压板旁路端已接线），1QP17压板旁路端已接线，线路沟通端子SD旁路端已接线。1.3.5 失灵爱护1.3.5.1 对于松蛟线、松东甲、乙线、松五线、松南甲、乙线、松盘线，B相失灵爱护1LP7压板正常不投，带送时投入；B相失灵
6、爱护1LP6压板正常时投入，带送时停用。1.3.5.2 对于松明线，规定线路正常运行时，1QP7TQP10投“线路”侧；带送时投“旁路”侧。1.4 整屏切换平安性分析14.1切换线路及旁路沟通SD端子时，必需在B相爱护及旁路开关停用状态下进行，严禁电流互感器开路；并留意不使相邻连片和接线柱相碰，以免发生沟通电流互感器二次短路。1.4.2 旁路开关带送线路时，其它线路沟通SD旁路端带电，不允许作业。1.4.3 线路沟通SD端子的操作方式为：当旁路开关整屏切换线路时，外层端子由“线路”切至“旁路”位置，里层不动。当检修人员要求本线路电流互感器二次回路作业时，应将里层SD端子断开或在线路侧短接。在旁
7、路CT更换后，一次元件应由旁路爱护整屏切换改为母联开关串带。进行带负荷试验前，必需先将线路沟通SD端子“线路”端短接。在旁路开关停电后，应先将旁路帮助操作屏沟通SD端子牢靠短接后，才允许将线路沟通SD端子“旁路”端打开，“线路”端接通。1.4.4 旁路爱护帮助操作屏沟通SD端子正常在短路状态，只有旁路爱护整屏切换线路时，将此沟通SD端子短路片打开，但里层竖放连片不动；由旁路恢复本线开关送电时，必需将此沟通SD端子短接。1.4.5 上述旁路爱护帮助操作屏沟通SD端子和线路B相微机爱护屏沟通SD端子的操作，先后挨次不能操作错误，否则将造成电流回路开路。1.4 .6非整屏切换方式下，旁路爱护整屏切换

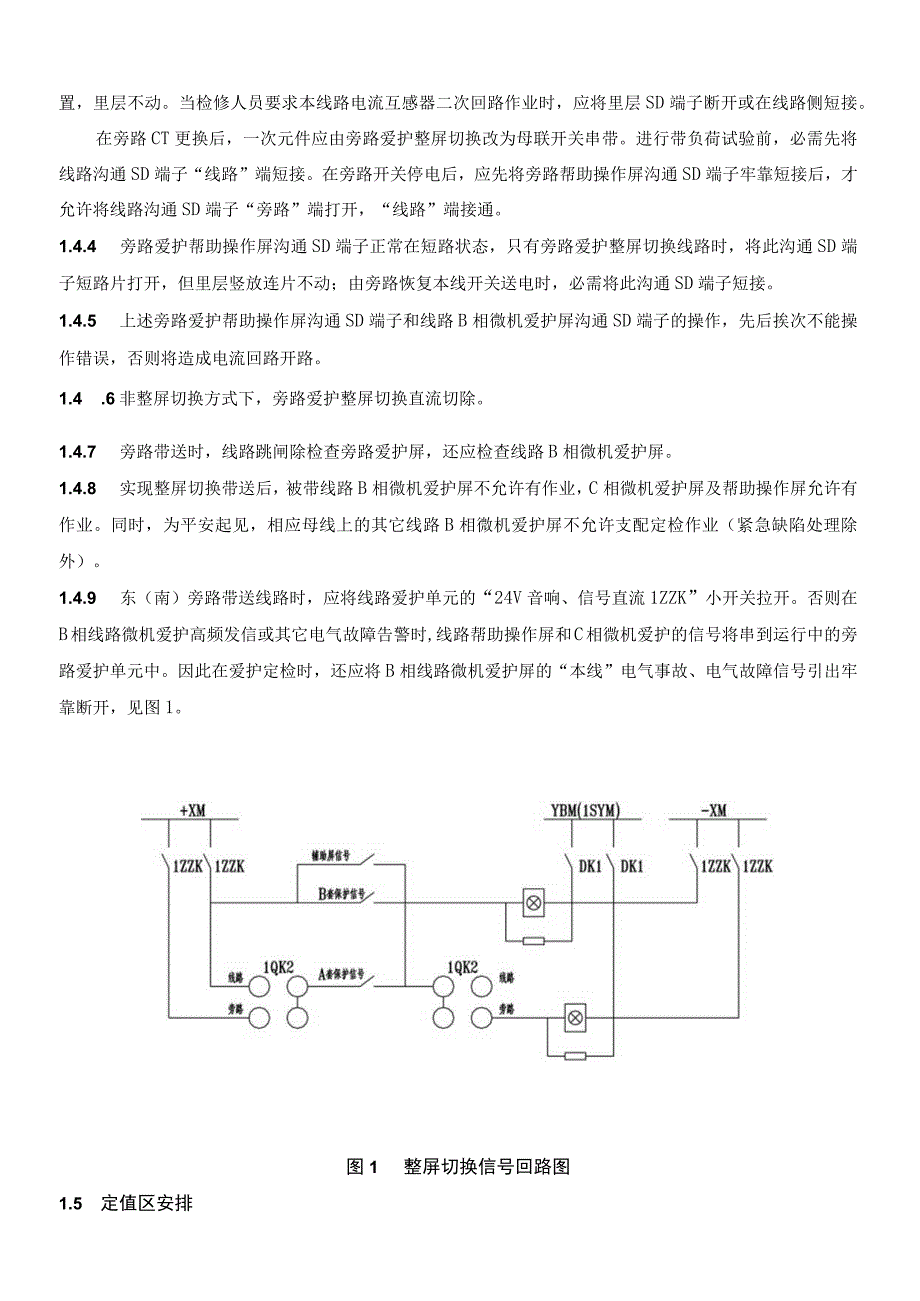

8、直流切除。1.4.7 旁路带送时，线路跳闸除检查旁路爱护屏，还应检查线路B相微机爱护屏。1.4.8 实现整屏切换带送后，被带线路B相微机爱护屏不允许有作业，C相微机爱护屏及帮助操作屏允许有作业。同时，为平安起见，相应母线上的其它线路B相微机爱护屏不允许支配定检作业（紧急缺陷处理除外）。1.4.9 东（南）旁路带送线路时，应将线路爱护单元的“24V音响、信号直流1ZZK”小开关拉开。否则在B相线路微机爱护高频发信或其它电气故障告警时,线路帮助操作屏和C相微机爱护的信号将串到运行中的旁路爱护单元中。因此在爱护定检时，还应将B相线路微机爱护屏的“本线”电气事故、电气故障信号引出牢靠断开，见图1。图1
9、整屏切换信号回路图1.5 定值区安排1.5.7 南旁路微机爱护屏定值区安排见表k表1南旁路微机爱护屏定值安排表定值区线路名称说明1#松蛟线（备用）2#松东甲线第2套定值（备用）3#松五线（备用）4#松东乙线第2套定值（备用）5#松南甲线第1套定值6#松南乙线第1套定值7#松明线8#松盘线9#松南甲线第2套定值10#松南乙线第2套定值11#联络线（备用）1.6 关于抽取电压回路1.6.7 我厂松蛟线、松五线、松明线、松盘线为系统手动同期并列点。因此在旁路爱护配置上，东（南）旁路各安装了一个ZY-2型电压抽取装置。通过调整其二次电阻，并采用相位表进行检验，可以得到超前旁路抽取电压（指旁路母线A相电
10、压）30,额定电压值为IooV的电压，使之满意同期检定要求，即同期表指钟处于中间位置。二次额定电压输出为I00IOV,二次额定电压输出超前抽取相电压307。当环境温度在一20。-40。范围内变化时，装置二次额定电压输出的误差不超过15V,角度误差不超过10。1.6.8 完善线路抽取电压“无电压监视”回路在东（南）旁路爱护帮助操作屏处各安装了一块LDY2C整流型电压继电器，整定值为80%额定电压。其线圈并接在抽取电压来侧，闭接点并接在电气故障引出端，启动中心音响。1.6.9 关于重合闸掌握字KG依据吉林省局继电爱护处“在线路有电压时检验同期”的要求，对我厂的重合闸掌握字做如下要求：1.6.9.1
11、 对于非系统手动同期并列点的四条线路，即松东甲线、松东乙线、松南甲线、松南乙线，由于其抽取电压存在是否转角度的问题，因此重合闸检同期取用的母线电压也不相同。对于松东乙线和松南甲线，由于其抽取电压已转角度，因此重合闸检同期取母线线电压UAB。对于松东甲线和松南乙线，抽取电压取自线路A相电容式耦合电容器，二次输出电压为57伏,由于其抽取电压未转角度，与母线相电压同相位，因此重合闸检同期取母线相电压UA。详细重合闸部分的掌握字祥见表2。表2重合闸掌握字KG线路名称爱护型号爱护通道线路爱护掌握字旁路爱护掌握字松东甲线CSL101BB相微机爱护8824/CSL101BC相微机爱护8824松东乙线WXB-
12、IlB相微机爱护D981WXB-IlC相微机爱护D981松南甲线CSL101BB相微机爱护98A4CSL101BC相微机爱护98A4松南乙线CSL101BB相微机爱护8824/CSL101BC相微机爱护8824注：1.旁路整屏切换时使用旁路代送线路的定值。2.WXB-Il型微机爱护中同期电压（抽取电压）是通过掌握字Dll（检同期取母线线电压或相电压）和D8-D10（同期电压相别选择）位掌握的；CSClOO系列微机爱护中同期电压是通过掌握字D3-D7（同期电压相别选择及Ux的二次额定电压，可以选择57.7V或者100V）和D11-D12（检同期取母线线电压或相电压）位掌握的。1.6.3. 2对于
13、设置系统手动同期并列点的四条线路，即松蛟线、松五线、松明线、松盘线，由于其抽取电压己转角度，因此重合闸检同期取母线线电压UAB,详细重合闸部分的掌握字祥见表3。表3重合闸掌握字KG线路名称爱护型号爱护通道线路爱护掌握字旁路爱护掌握字松蛟线WXB-HB相微机爱护DOOlCSL102BC相微机爱护8C00松五线WXB-IlB相微机爱护F141RCS901BC相微机爱护松明线RCS902BB相微机爱护RCS901BC相微机爱护松盘线WXB-IlB相微机爱护DOOlCSL1O1BC相微机爱护8800注：RCS900系列爱护的掌握字为单项投退方式。1.6.4整屏切换重合闸使用原则1.6.4.1我厂线路抽
14、取电压不一样，见表4。表4线路抽取装置统计线路名称额定电压（V）是否转角松蛟线100是松东甲线57松五线100是松东乙线100是松南甲线100是松南乙线57松明线100是松盘线100是东旁路100是南旁路100是由于省调规定，旁路开关串带线路开关，在各线路B相微机爱护整屏切换时，抽取电压不能进行整屏切换，所也只能使用旁路微机重合闸爱护，而各线路的B相微机爱护重合闸作为备用。1.6.4. 2对于我厂松五线爱护，因C相微机爱护定值中无长短延时之分，且C相微机爱护无重合闸时间压板，故设置两套定值：长延时作为无主爱护时使用，短延时作为正常状况时使用。17平安组织技术措施2.1 预防“三误”的措施继电爱
