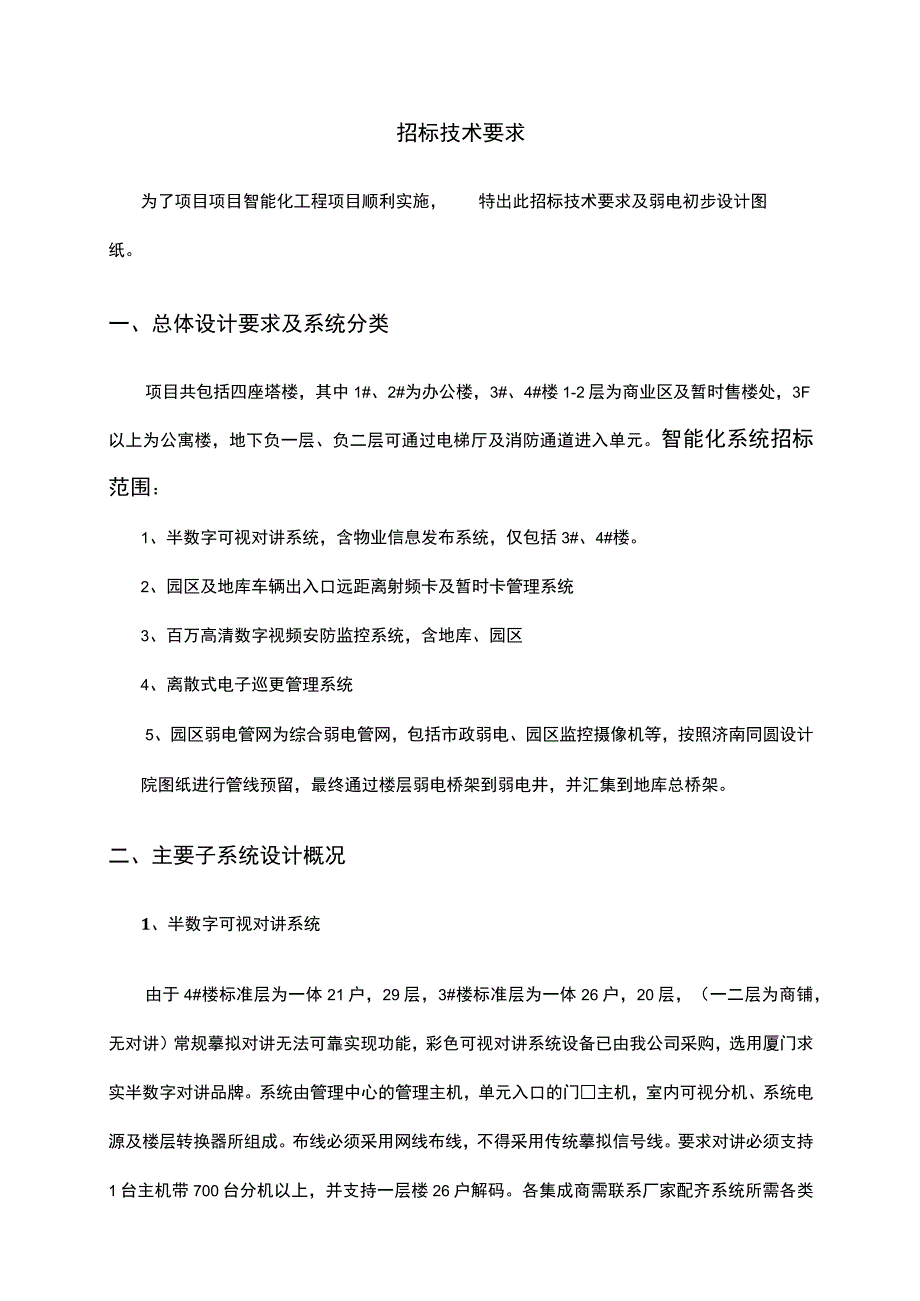

1、招标技术要求为了项目项目智能化工程项目顺利实施，特出此招标技术要求及弱电初步设计图纸。一、总体设计要求及系统分类项目共包括四座塔楼，其中1#、2#为办公楼，3#、4#楼1-2层为商业区及暂时售楼处，3F以上为公寓楼，地下负一层、负二层可通过电梯厅及消防通道进入单元。智能化系统招标范围：1、半数字可视对讲系统，含物业信息发布系统，仅包括3#、4#楼。2、园区及地库车辆出入口远距离射频卡及暂时卡管理系统3、百万高清数字视频安防监控系统，含地库、园区4、离散式电子巡更管理系统5、园区弱电管网为综合弱电管网，包括市政弱电、园区监控摄像机等，按照济南同圆设计院图纸进行管线预留，最终通过楼层弱电桥架到弱电

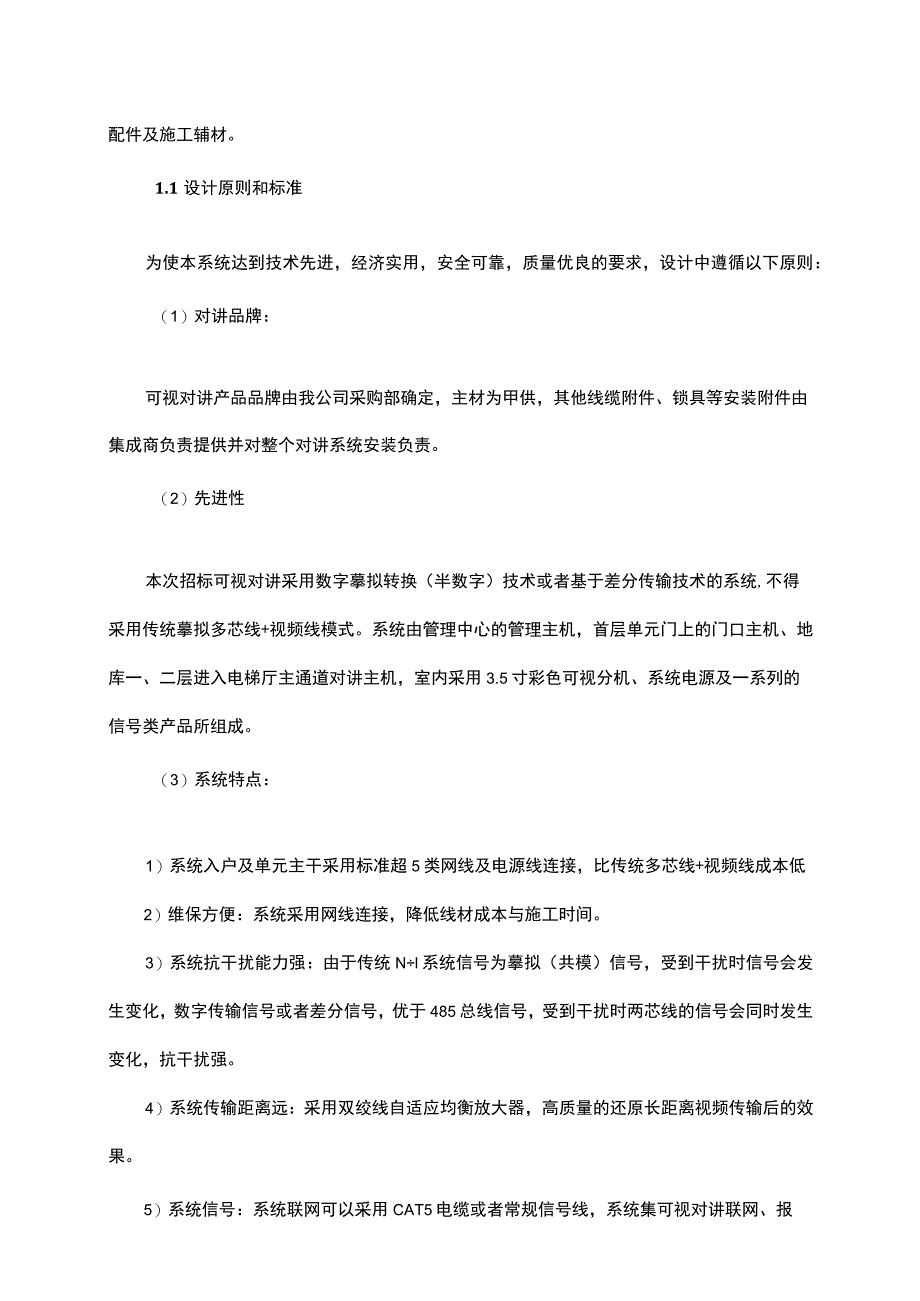

2、井，并汇集到地库总桥架。二、主要子系统设计概况1、半数字可视对讲系统由于4#楼标准层为一体21户，29层，3#楼标准层为一体26户，20层，（一二层为商铺，无对讲）常规摹拟对讲无法可靠实现功能，彩色可视对讲系统设备已由我公司采购，选用厦门求实半数字对讲品牌。系统由管理中心的管理主机，单元入口的门主机，室内可视分机、系统电源及楼层转换器所组成。布线必须采用网线布线，不得采用传统摹拟信号线。要求对讲必须支持1台主机带700台分机以上，并支持一层楼26户解码。各集成商需联系厂家配齐系统所需各类配件及施工辅材。1.1设计原则和标准为使本系统达到技术先进，经济实用，安全可靠，质量优良的要求，设计中遵循以
3、下原则：（1）对讲品牌：可视对讲产品品牌由我公司采购部确定，主材为甲供，其他线缆附件、锁具等安装附件由集成商负责提供并对整个对讲系统安装负责。（2）先进性本次招标可视对讲采用数字摹拟转换（半数字）技术或者基于差分传输技术的系统,不得采用传统摹拟多芯线+视频线模式。系统由管理中心的管理主机，首层单元门上的门口主机、地库一、二层进入电梯厅主通道对讲主机，室内采用3.5寸彩色可视分机、系统电源及一系列的信号类产品所组成。（3）系统特点：1）系统入户及单元主干采用标准超5类网线及电源线连接，比传统多芯线+视频线成本低2）维保方便：系统采用网线连接，降低线材成本与施工时间。3）系统抗干扰能力强：由于传统

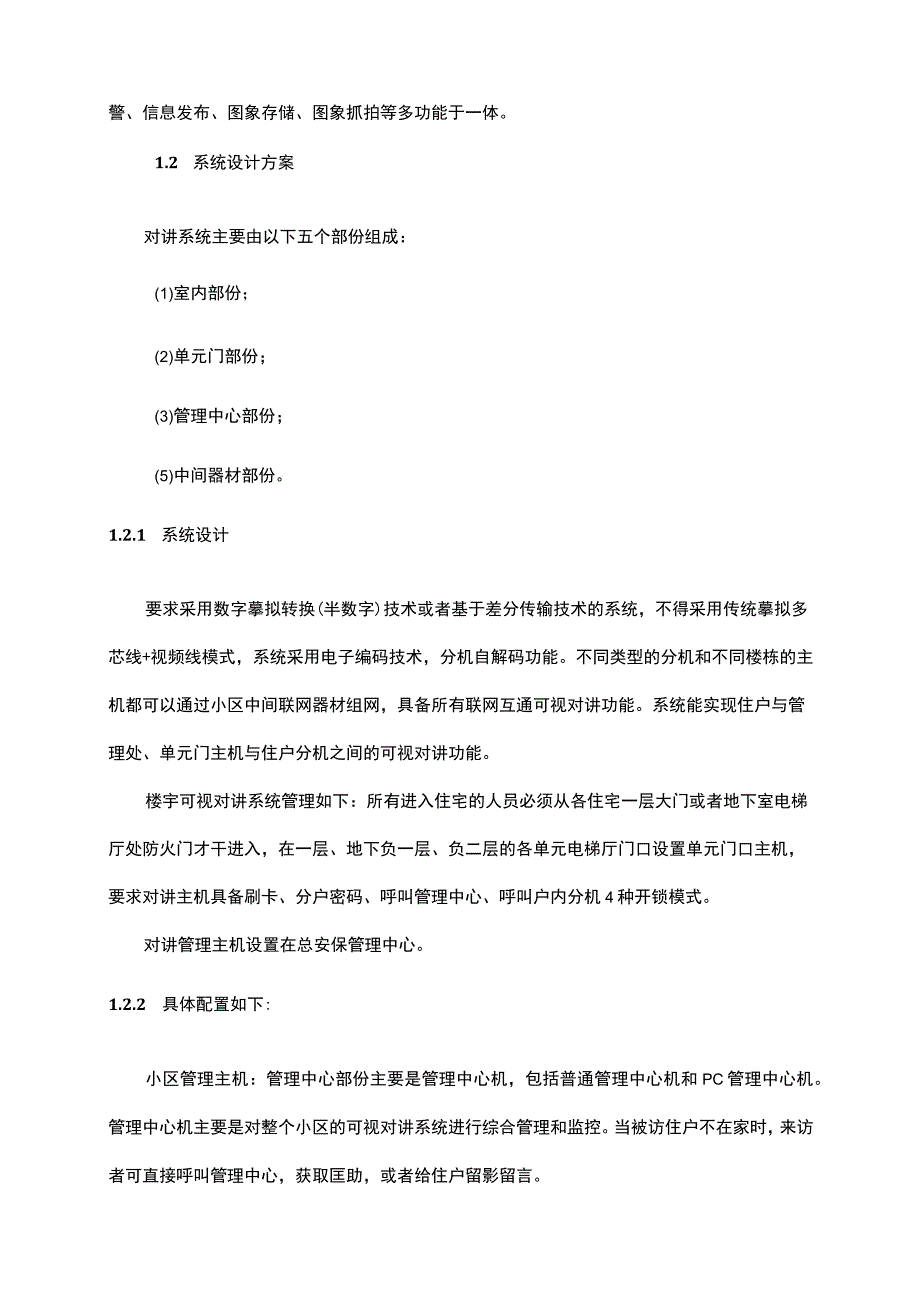

4、Nl系统信号为摹拟（共模）信号，受到干扰时信号会发生变化，数字传输信号或者差分信号，优于485总线信号，受到干扰时两芯线的信号会同时发生变化，抗干扰强。4）系统传输距离远：采用双绞线自适应均衡放大器，高质量的还原长距离视频传输后的效果。5）系统信号：系统联网可以采用CAT5电缆或者常规信号线，系统集可视对讲联网、报警、信息发布、图象存储、图象抓拍等多功能于一体。1.2 系统设计方案对讲系统主要由以下五个部份组成：(1)室内部份；(2)单元门部份；(3)管理中心部份；(5)中间器材部份。1.2.1 系统设计要求采用数字摹拟转换(半数字)技术或者基于差分传输技术的系统，不得采用传统摹拟多芯线+视频
5、线模式，系统采用电子编码技术，分机自解码功能。不同类型的分机和不同楼栋的主机都可以通过小区中间联网器材组网，具备所有联网互通可视对讲功能。系统能实现住户与管理处、单元门主机与住户分机之间的可视对讲功能。楼宇可视对讲系统管理如下：所有进入住宅的人员必须从各住宅一层大门或者地下室电梯厅处防火门才干进入，在一层、地下负一层、负二层的各单元电梯厅门口设置单元门口主机，要求对讲主机具备刷卡、分户密码、呼叫管理中心、呼叫户内分机4种开锁模式。对讲管理主机设置在总安保管理中心。1.2.2 具体配置如下:小区管理主机：管理中心部份主要是管理中心机，包括普通管理中心机和PC管理中心机。管理中心机主要是对整个小区
6、的可视对讲系统进行综合管理和监控。当被访住户不在家时，来访者可直接呼叫管理中心，获取匡助，或者给住户留影留言。管理中心可向住户发布短息，各类通知等，提高管理效率。留影留言、信息发布功能需要配备PC管理中心机。单元门口主机：型号为:,单元门部份主要包括安装在一层、地下负一层、负二层的各单元电梯厅出入口的单元门主机，因此对讲系统应支持多主机选择模式，保证稳定。该设备用于确认已进入小区的正常访客来访，到达单元门后，通过该设备呼叫住户，实现音视频通话，远程开锁。避免无关人员无端进入楼内骚扰住户，避免意外的发生。此外门口机内置读卡器可实现刷卡、分户密码开门。室内分机：型号为:,当来访者从主机输入住户门牌
7、号后，用户室内机响铃，同时室内分机屏幕上将显示来访者图象。用户此时可与来访者双向对讲，确认来访者身份后，可按下开锁键，打开围墙机电锁。当住户遇有事件发生，需要管理处协助处理时，可通过室内机直接呼叫管理中心机，与管理中心机进行双向通话。中间设备：中间器材部份包括系统联网所必须的一些中间联网设备，包括楼层分支器，联网隔离器，多区联网中继器、主机选择器、系统电源、开锁器、TCP/IP转换器、线材等，以保证系统的正常功能。1.3 组成对讲系统在单元采用可视语音联网对讲系统，单元主机要求有可视功能，可以密码开门，可以呼叫单元内所有住户，住户可以在室内看到访客面貌；可以语音呼叫管理中心，可以嵌入IC卡式门
8、禁，室内分机采用彩色免提式室内分机。单元门口机带密码功能，住户可以通过呼叫室内分机、密码、等多种方式开门。系统配置如下：小区管理中心主机1台；共设置彩色可视室内机1035台，此外为保证售后服务及时性，预留1台备用机；各单位注意4#楼3F部份示范区域已经招过标，有21台对讲分机等已经采购，中标单位应将此部份统一纳入总管理系统。本项目共需要单元门机6台，其中1台已经在示范区招标时采购。详见报价清单。管理中心具备物业信息发布功能。管理中心配管理主机，可与业主进行通话，并进行信息发布编辑，物业可以对业主进行信息群发或者点对点发送。2、闭路电视监控系统济南龙奥为高端商住两用公寓社区，区内的外围周边、开阔
9、的公共区域、交通要道、出入口、大堂、电梯轿箱内及地下停车场车道、出入口内设置监控点（详见图纸）。为使保安能及时、有效地了解现场各点的安全情况，提高保安对突发事件的应对能力。监控全套采用百万高清数字监控系统，在每一个需要安装监控的位置，安装百万高清数字摄像头，录相保存时间为不少于15天。2.1功能要求：由于百万高清图象清晰，摄像机占用带宽较大，要求主机具有多网口功能，防止网络风暴和阻塞，摄像机可以通过内网口组网监控，外网口连接局域网络，相关人员可通过用户权限登录客户端应用程序，能实时了解、查看、记录、编辑、设置各个监控点的现场视频信息，软件支持多屏同界面显示，所有图象在监控中心可以随意监看每一个
10、摄像机图象，并可提取监控录相，可以将任意摄像机图象经解码后输出到拼接大屏上显示。监控设置如下：在电梯内设置电梯专用百万高清飞碟半球摄像机20台，内置镜头，可通过无线轿厢顶与电梯井道顶部安装无路线由器方式传输图象。园区楼口、主路口设置130万超宽动态日夜超低照度数字高清摄像机6台，摄像机应采用1/2.7,130万像素CMOS传感器,H.264QILUXFL2（彩色）支持宽动态，可消除图象中的物体光暗度反差过大的显现，使图象更清晰和均衡，从而实现弱光线下画面璀璨、干净、清晰。园区主要广场设置18倍130万日夜型一体化带预置位网络球机6台。高速球应配有阵列红外灯、内置IR-CUT切换器和光敏器件，在
11、无光的情况下，能提供清晰的图象。地库车道设置50台130万高清低照度宽动态枪型摄像机、12台18倍130万日夜型一体化带预置位网络球机监控；130万含有百万像素固定焦距固定光圈镜头，0.1LuFl2（彩色），OLUX（红外灯开启），日夜转换采用IR-CUT双滤光片切换采用阵列灯的红外光源，灯光亮度高、光线匀，可实现日夜两用。以备业主发生泊车纠纷留取证据查询。单元前厅、标准层走廊设置130万宽动态半球网络摄像机531台。2台18倍130万日夜型一体化带预置位网络球机监控.合计627台。安防机房与消防控制室合用设置地库负一层，所有线缆均由机房沿桥架或者室外管网敷设至设备前端。监控室内设10台64路
12、网络磁盘存储主机对监控图象进行实时录像，支持64路720P或者32路108OP高清录相与实时显示，VGA和HDMl输出分辨率最高均可达1920xl080p；支持HDMI、VGA同时输出，支持HDMl与VGA双操作模式，支持计划抓图、手动抓图、报警抓图以及图片的回放、备份；录相分辨率64路720P或者64路1080P；16个SATA硬盘接口，支持热插拔，每一个接口支持容量最大3TB的硬盘。多网口。监控中心电视墙为3*5拼接屏，由15台挂墙式42寸高亮拼接屏，分辨率：1920*1080；亮度：700nit；扫描频率：60HZ；背光：Lamp；双边拼缝：20mm组成。其中10台用于NVR直接上墙输出
13、，此外5台接专用视频矩阵解码器进行重点监控。操作台可通过控制键盘鼠标切换器对所有监控点进行操控，保证监视效果；数字硬盘录相机必须采用监控专用硬盘，容量2TB,接口类型SATA,转速7200转/分，保证15天录相时间容量。固定摄像机全按POE供电交换机集中供电方式，可以同时给16/24台摄像机供电，距离120米，16/24个10/100MBPS自适应RJ45端口，网络端口防雷，最大POE功率270400Wo电梯摄像机由电梯机房交流220V现场供电，轿厢内变压后DC12V供电。前端摄像机可通过光纤收发器，集中传输多路数字信号，直接接入光纤收发器进行远距离传输。云台摄像机单独供电。2.2设备分布：序
14、号位置摄像机类型固定数量1园区主入口、单体路口130万高清低照度宽动态枪型摄像机62地下车库130万高清阵列红外枪型摄像机503单元前厅、标准层走廊区域百万高清半球网络摄像机5314电梯电梯专用百万飞碟半球摄像机205园区广场、地库、首层大堂高清低照度红外球机2010合计627产品选型及技术参数要求：监控系统要求选用以下国内知名品牌系列成熟产品，可选品牌包括：深圳波粒、杭州海康威视、三星、博世要求提供产品合格证及国家质检部门检验报告。应全套采用百万高清数字监控系统，不得采用摹拟摄像机配数字编码器转换方式。机柜、操作台选用喷塑冷轧钢板，投标文件需标出样式、总体尺寸，根据设备尺寸定做，主要部位钢板
