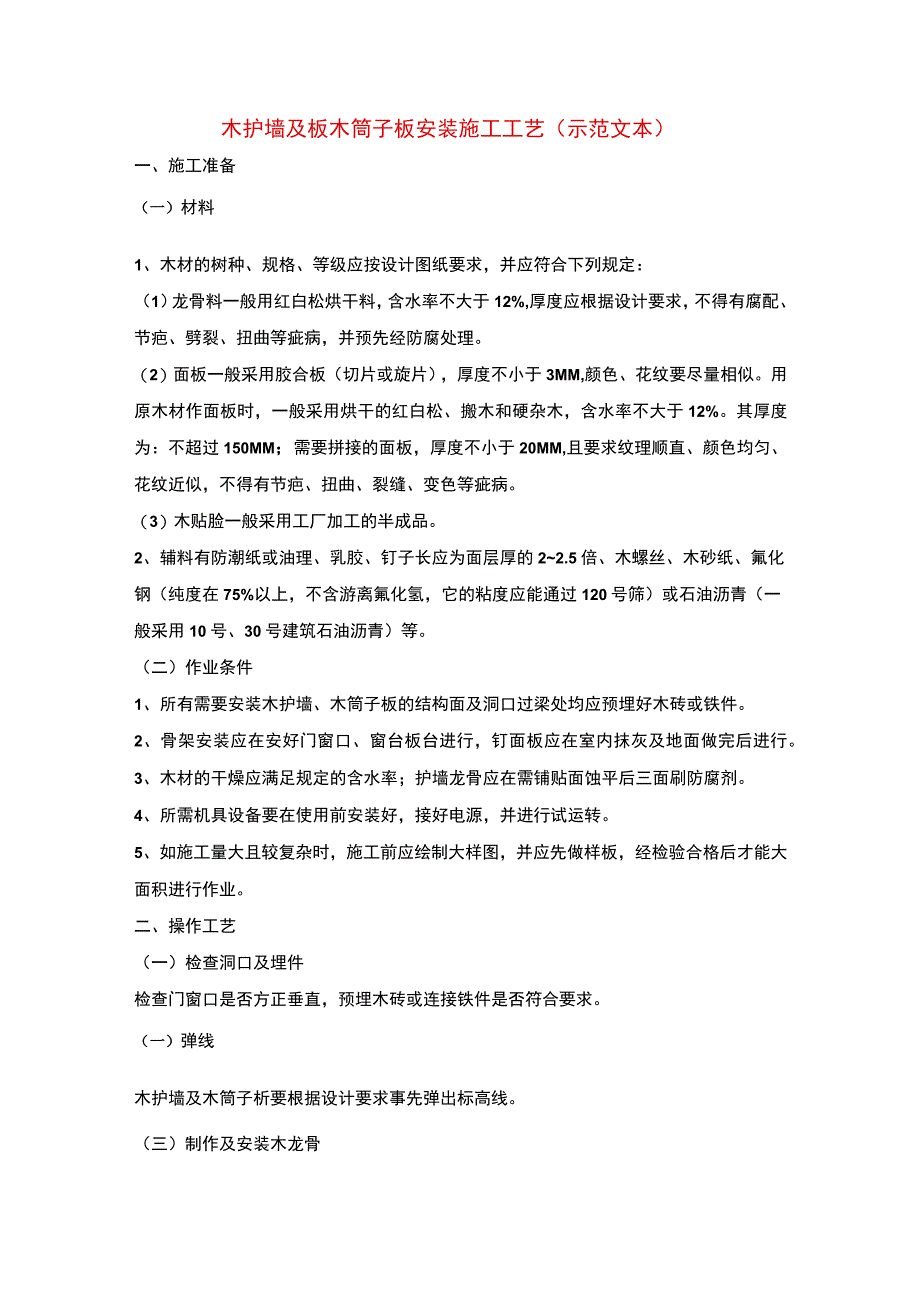

1、木护墙及板木筒子板安装施工工艺（示范文本）一、施工准备（一）材料1、木材的树种、规格、等级应按设计图纸要求，并应符合下列规定：（1）龙骨料一般用红白松烘干料，含水率不大于12%,厚度应根据设计要求，不得有腐配、节疤、劈裂、扭曲等疵病，并预先经防腐处理。（2）面板一般采用胶合板（切片或旋片），厚度不小于3MM,颜色、花纹要尽量相似。用原木材作面板时，一般采用烘干的红白松、搬木和硬杂木，含水率不大于12%。其厚度为：不超过150MM；需要拼接的面板，厚度不小于20MM,且要求纹理顺直、颜色均匀、花纹近似，不得有节疤、扭曲、裂缝、变色等疵病。（3）木贴脸一般采用工厂加工的半成品。2、辅料有防潮纸或油
2、理、乳胶、钉子长应为面层厚的22.5倍、木螺丝、木砂纸、氟化钢（纯度在75%以上，不含游离氟化氢，它的粘度应能通过120号筛）或石油沥青（一般采用10号、30号建筑石油沥青）等。（二）作业条件1、所有需要安装木护墙、木筒子板的结构面及洞口过梁处均应预埋好木砖或铁件。2、骨架安装应在安好门窗口、窗台板台进行，钉面板应在室内抹灰及地面做完后进行。3、木材的干燥应满足规定的含水率；护墙龙骨应在需铺贴面蚀平后三面刷防腐剂。4、所需机具设备要在使用前安装好，接好电源，并进行试运转。5、如施工量大且较复杂时，施工前应绘制大样图，并应先做样板，经检验合格后才能大面积进行作业。二、操作工艺（一）检查洞口及埋件

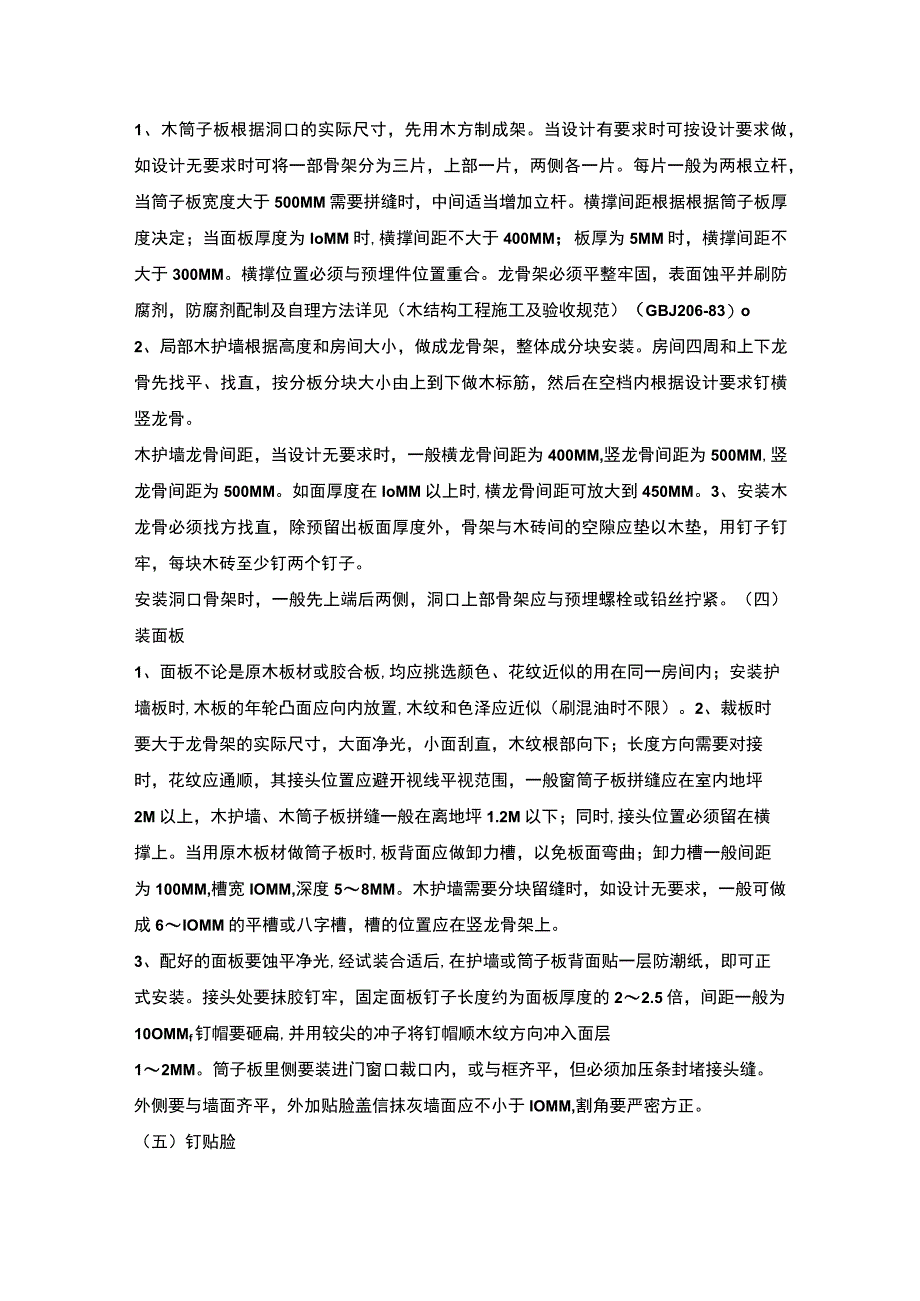

3、检查门窗口是否方正垂直，预埋木砖或连接铁件是否符合要求。（一）弹线木护墙及木筒子析要根据设计要求事先弹出标高线。（三）制作及安装木龙骨1、木筒子板根据洞口的实际尺寸，先用木方制成架。当设计有要求时可按设计要求做，如设计无要求时可将一部骨架分为三片，上部一片，两侧各一片。每片一般为两根立杆，当筒子板宽度大于500MM需要拼缝时，中间适当增加立杆。横撑间距根据根据筒子板厚度决定；当面板厚度为IoMM时,横撑间距不大于400MM；板厚为5MM时，横撑间距不大于300MM。横撑位置必须与预埋件位置重合。龙骨架必须平整牢固，表面蚀平并刷防腐剂，防腐剂配制及自理方法详见（木结构工程施工及验收规范）（GBJ
4、206-83）o2、局部木护墙根据高度和房间大小，做成龙骨架，整体成分块安装。房间四周和上下龙骨先找平、找直，按分板分块大小由上到下做木标筋，然后在空档内根据设计要求钉横竖龙骨。木护墙龙骨间距，当设计无要求时，一般横龙骨间距为400MM,竖龙骨间距为500MM,竖龙骨间距为500MM。如面厚度在IoMM以上时,横龙骨间距可放大到450MM。3、安装木龙骨必须找方找直，除预留出板面厚度外，骨架与木砖间的空隙应垫以木垫，用钉子钉牢，每块木砖至少钉两个钉子。安装洞口骨架时，一般先上端后两侧，洞口上部骨架应与预埋螺栓或铅丝拧紧。（四）装面板1、面板不论是原木板材或胶合板,均应挑选颜色、花纹近似的用在同
5、一房间内；安装护墙板时,木板的年轮凸面应向内放置,木纹和色泽应近似（刷混油时不限）。2、裁板时要大于龙骨架的实际尺寸，大面净光，小面刮直，木纹根部向下；长度方向需要对接时，花纹应通顺，其接头位置应避开视线平视范围，一般窗筒子板拼缝应在室内地坪2M以上，木护墙、木筒子板拼缝一般在离地坪1.2M以下；同时,接头位置必须留在横撑上。当用原木板材做筒子板时,板背面应做卸力槽，以免板面弯曲；卸力槽一般间距为100MM,槽宽IOMM,深度58MM。木护墙需要分块留缝时，如设计无要求，一般可做成6IOMM的平槽或八字槽，槽的位置应在竖龙骨架上。3、配好的面板要蚀平净光,经试装合适后,在护墙或筒子板背面贴一层

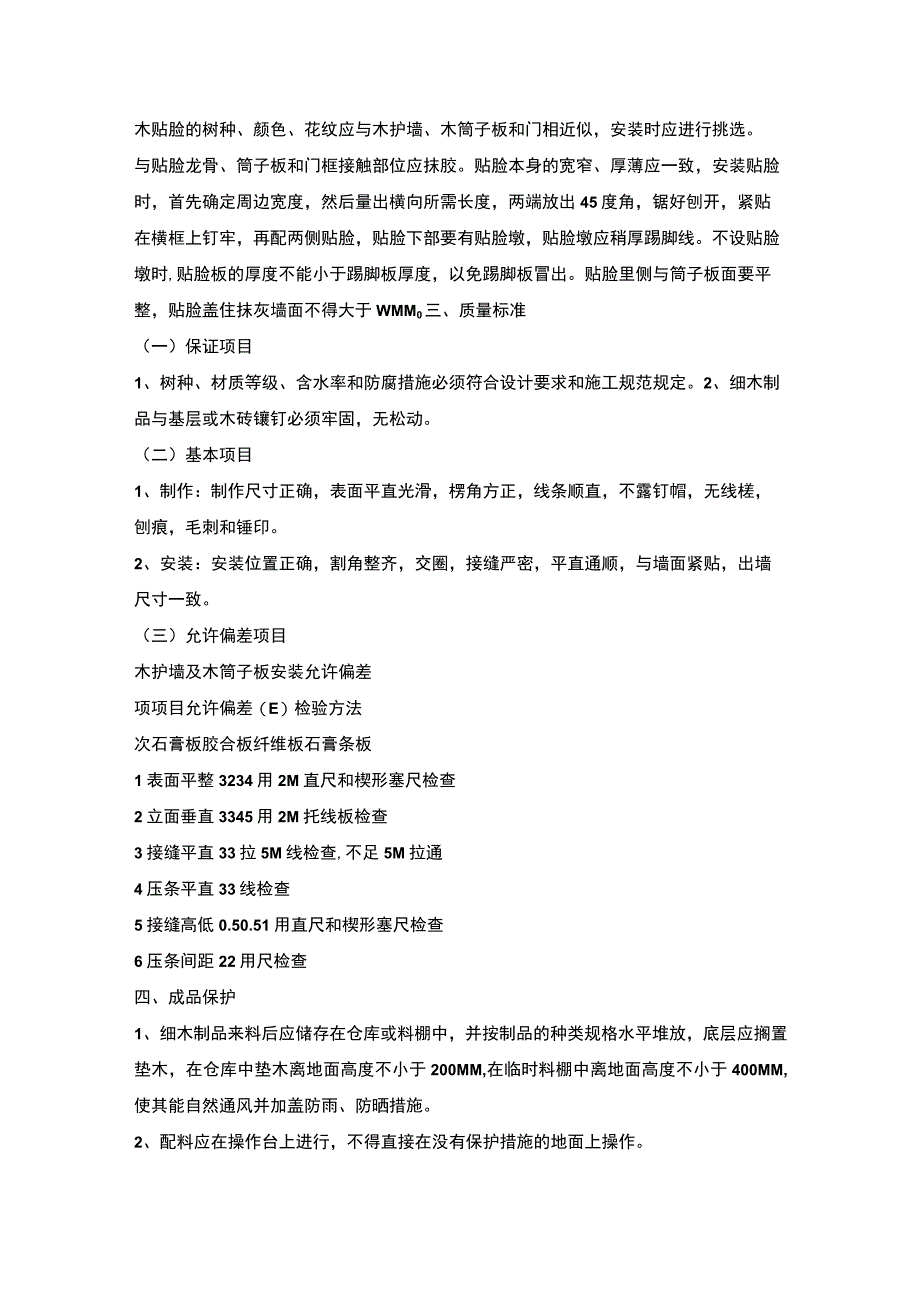

6、防潮纸，即可正式安装。接头处要抹胶钉牢，固定面板钉子长度约为面板厚度的22.5倍，间距一般为10OMMf钉帽要砸扁,并用较尖的冲子将钉帽顺木纹方向冲入面层12MM。筒子板里侧要装进门窗口裁口内，或与框齐平，但必须加压条封堵接头缝。外侧要与墙面齐平，外加贴脸盖信抹灰墙面应不小于IOMM,割角要严密方正。（五）钉贴脸木贴脸的树种、颜色、花纹应与木护墙、木筒子板和门相近似，安装时应进行挑选。与贴脸龙骨、筒子板和门框接触部位应抹胶。贴脸本身的宽窄、厚薄应一致，安装贴脸时，首先确定周边宽度，然后量出横向所需长度，两端放出45度角，锯好刨开，紧贴在横框上钉牢，再配两侧贴脸，贴脸下部要有贴脸墩，贴脸墩应稍厚
7、踢脚线。不设贴脸墩时,贴脸板的厚度不能小于踢脚板厚度，以免踢脚板冒出。贴脸里侧与筒子板面要平整，贴脸盖住抹灰墙面不得大于WMM0三、质量标准（一）保证项目1、树种、材质等级、含水率和防腐措施必须符合设计要求和施工规范规定。2、细木制品与基层或木砖镶钉必须牢固，无松动。（二）基本项目1、制作：制作尺寸正确，表面平直光滑，楞角方正，线条顺直，不露钉帽，无线槎，刨痕，毛刺和锤印。2、安装：安装位置正确，割角整齐，交圈，接缝严密，平直通顺，与墙面紧贴，出墙尺寸一致。（三）允许偏差项目木护墙及木筒子板安装允许偏差项项目允许偏差（E）检验方法次石膏板胶合板纤维板石膏条板1表面平整3234用2M直尺和楔形塞
8、尺检查2立面垂直3345用2M托线板检查3接缝平直33拉5M线检查,不足5M拉通4压条平直33线检查5接缝高低0.50.51用直尺和楔形塞尺检查6压条间距22用尺检查四、成品保护1、细木制品来料后应储存在仓库或料棚中，并按制品的种类规格水平堆放，底层应搁置垫木，在仓库中垫木离地面高度不小于200MM,在临时料棚中离地面高度不小于400MM,使其能自然通风并加盖防雨、防晒措施。2、配料应在操作台上进行，不得直接在没有保护措施的地面上操作。3、操作时窗台板上应铺垫保护层。4、护墙、筒子板与贴脸安完后应刷一道底油，以防干裂。5、为避免施工中碰撞或污染成品，尢其是出入口处，应及时采取保护措施，如钉保护条，钉护角木板钉塑料薄膜，设专人看管等。
