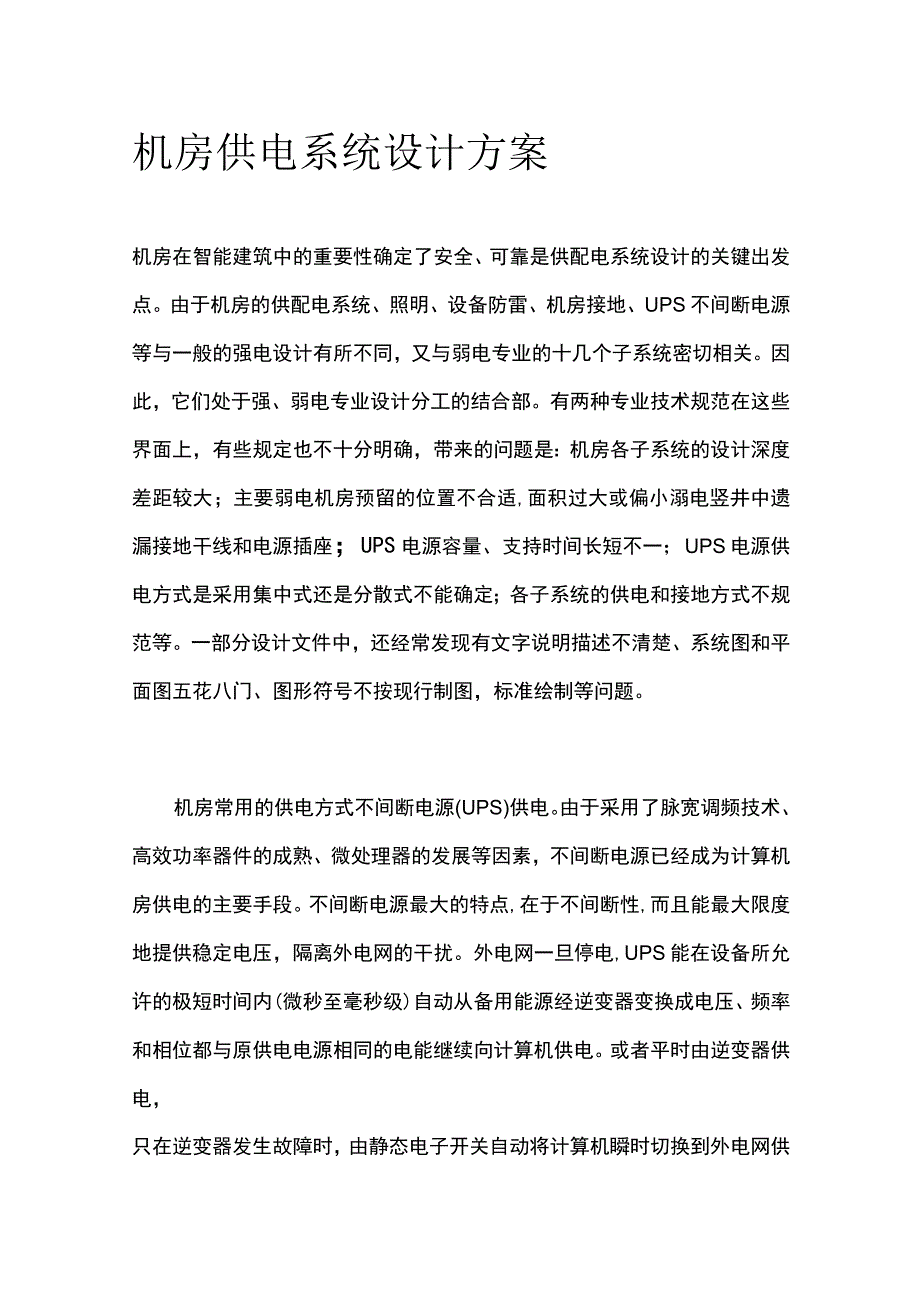

1、机房供电系统设计方案机房在智能建筑中的重要性确定了安全、可靠是供配电系统设计的关键出发点。由于机房的供配电系统、照明、设备防雷、机房接地、UPS不间断电源等与一般的强电设计有所不同，又与弱电专业的十几个子系统密切相关。因此，它们处于强、弱电专业设计分工的结合部。有两种专业技术规范在这些界面上，有些规定也不十分明确，带来的问题是：机房各子系统的设计深度差距较大；主要弱电机房预留的位置不合适,面积过大或偏小溺电竖井中遗漏接地干线和电源插座；ups电源容量、支持时间长短不一；UPS电源供电方式是采用集中式还是分散式不能确定；各子系统的供电和接地方式不规范等。一部分设计文件中，还经常发现有文字说明描述

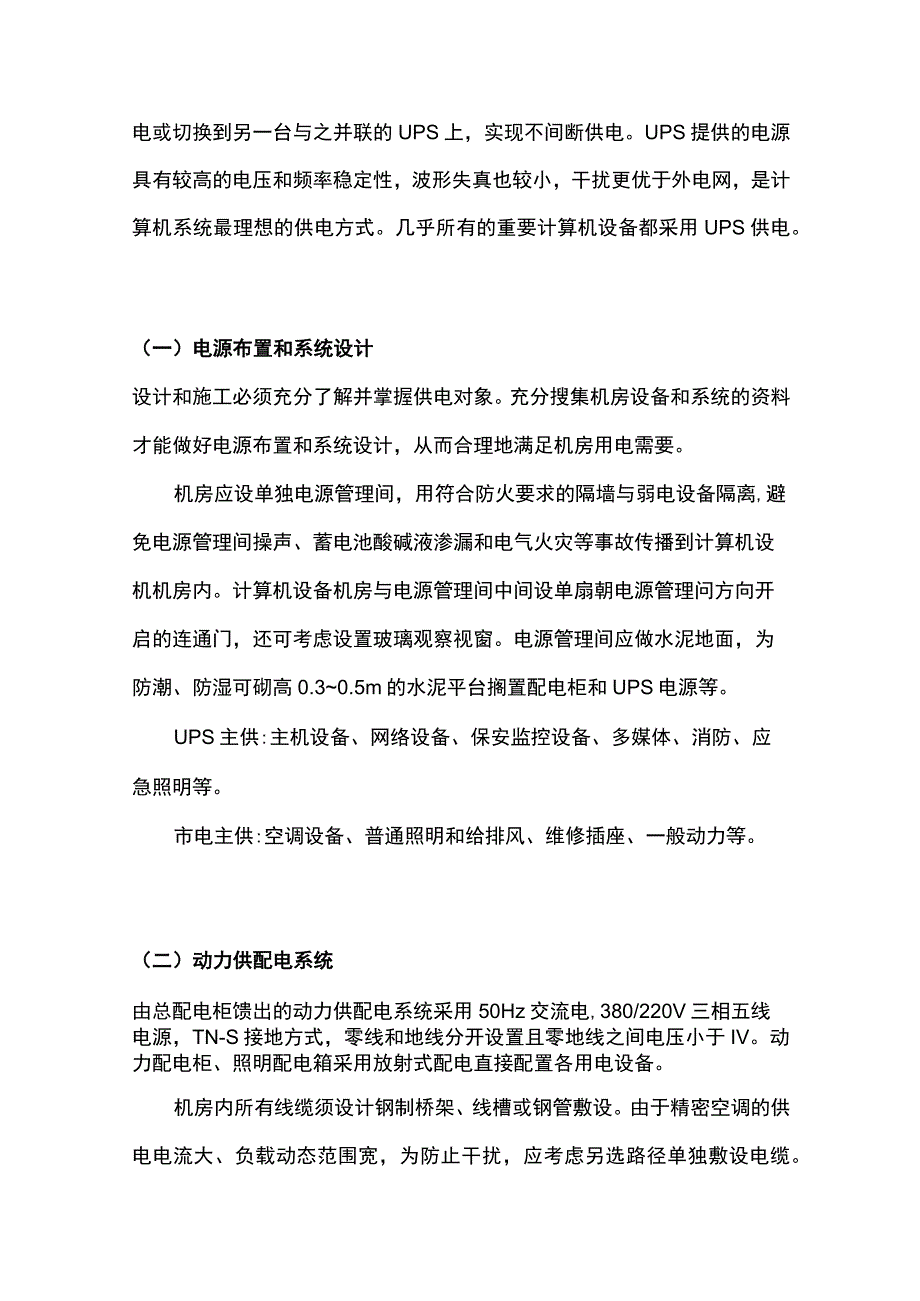

2、不清楚、系统图和平面图五花八门、图形符号不按现行制图，标准绘制等问题。机房常用的供电方式不间断电源(UPS)供电。由于采用了脉宽调频技术、高效功率器件的成熟、微处理器的发展等因素，不间断电源已经成为计算机房供电的主要手段。不间断电源最大的特点,在于不间断性,而且能最大限度地提供稳定电压，隔离外电网的干扰。外电网一旦停电,UPS能在设备所允许的极短时间内(微秒至毫秒级)自动从备用能源经逆变器变换成电压、频率和相位都与原供电电源相同的电能继续向计算机供电。或者平时由逆变器供电，只在逆变器发生故障时，由静态电子开关自动将计算机瞬时切换到外电网供电或切换到另一台与之并联的UPS上，实现不间断供电。UP
3、S提供的电源具有较高的电压和频率稳定性，波形失真也较小，干扰更优于外电网，是计算机系统最理想的供电方式。几乎所有的重要计算机设备都采用UPS供电。（一）电源布置和系统设计设计和施工必须充分了解并掌握供电对象。充分搜集机房设备和系统的资料才能做好电源布置和系统设计，从而合理地满足机房用电需要。机房应设单独电源管理间，用符合防火要求的隔墙与弱电设备隔离,避免电源管理间操声、蓄电池酸碱液渗漏和电气火灾等事故传播到计算机设机机房内。计算机设备机房与电源管理间中间设单扇朝电源管理问方向开启的连通门，还可考虑设置玻璃观察视窗。电源管理间应做水泥地面，为防潮、防湿可砌高0.30.5m的水泥平台搁置配电柜和U

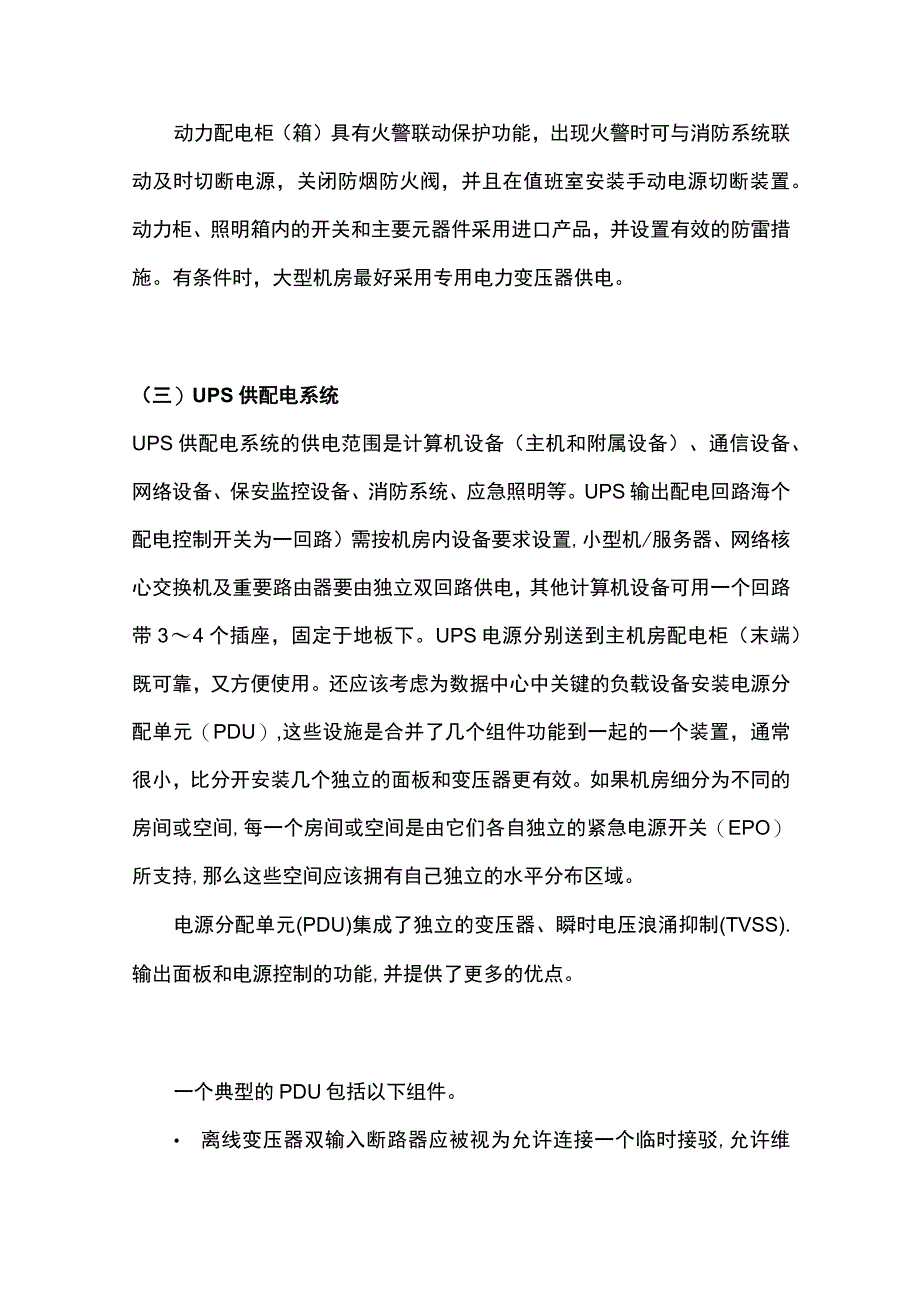

4、PS电源等。UPS主供:主机设备、网络设备、保安监控设备、多媒体、消防、应急照明等。市电主供:空调设备、普通照明和给排风、维修插座、一般动力等。（二）动力供配电系统由总配电柜馈出的动力供配电系统采用50Hz交流电,380/220V三相五线电源，TN-S接地方式，零线和地线分开设置且零地线之间电压小于IV。动力配电柜、照明配电箱采用放射式配电直接配置各用电设备。机房内所有线缆须设计钢制桥架、线槽或钢管敷设。由于精密空调的供电电流大、负载动态范围宽，为防止干扰，应考虑另选路径单独敷设电缆。动力配电柜（箱）具有火警联动保护功能，出现火警时可与消防系统联动及时切断电源，关闭防烟防火阀，并且在值班室安装
5、手动电源切断装置。动力柜、照明箱内的开关和主要元器件采用进口产品，并设置有效的防雷措施。有条件时，大型机房最好采用专用电力变压器供电。（三）UPS供配电系统UPS供配电系统的供电范围是计算机设备（主机和附属设备）、通信设备、网络设备、保安监控设备、消防系统、应急照明等。UPS输出配电回路海个配电控制开关为一回路）需按机房内设备要求设置,小型机/服务器、网络核心交换机及重要路由器要由独立双回路供电，其他计算机设备可用一个回路带34个插座，固定于地板下。UPS电源分别送到主机房配电柜（末端）既可靠，又方便使用。还应该考虑为数据中心中关键的负载设备安装电源分配单元（PDU）,这些设施是合并了几个组件
6、功能到一起的一个装置，通常很小，比分开安装几个独立的面板和变压器更有效。如果机房细分为不同的房间或空间,每一个房间或空间是由它们各自独立的紧急电源开关（EPO）所支持,那么这些空间应该拥有自己独立的水平分布区域。电源分配单元(PDU)集成了独立的变压器、瞬时电压浪涌抑制(TVSS).输出面板和电源控制的功能,并提供了更多的优点。一个典型的PDU包括以下组件。 离线变压器双输入断路器应被视为允许连接一个临时接驳,允许维护或资源冉分布时不用关闭关键的负载。 变压器:尽可能靠近负载以减少从地线到零线之间的共模噪声，减少电压源接地和信号源接地之间的差别。当变压器位于PDU装置内时，就达到了最近的位置。
7、 瞬时电压浪涌抑制(TVSS):当导线长度尽可能的短时,最好低于200m皿，瞬时电压浪涌抑制(TVSS)装置的效率将大大地提高了。通过提供在同一个装置中瞬时电压浪涌抑制(TVSS)作为分配面板，可以提高效率。 分配面板:可以将面板与变压器安装在同一个机柜中或在需要更多面板的情况下，可以使用一个远程的电源面板。 计量、监测、警报、和远程控制当提供一个传统的面板系统时,通常意味着大量的空间要求。 紧急电源关闭(EPO)控制。单点接地总线应该用电力分配单元(PDU)将电源分配到关键的负载上。在需要额外分支电路的地方，面板或PDlrSideCarS”可以是次级反馈的。应该提供两个冗余PDU给每个机架供
8、电，每一个PDU最好采用不同的UPS系统供电才是供给单相或三相计算机设备一个可以安装在机架上的快速转换开关或从每一个PDU馈给的静态开关。选择性地，可以提供给单线和三线设备，从分开的UPS系统馈给的双馈给静态开关式PDU尽管这种安排提供稍微少一些的冗余和灵活性。应该考虑用彩色的表示牌和馈给电缆来区别A和B分布，例如，所有的A侧用白色，所有的B侧用蓝色。一条电路不应该服务多于一个机架，防止一条电路对多个机架产生电路故障。为了提供冗余，每一个机架和机柜应该各自独有的、两个专用的、从两个不同的电力分配单元(PDU)或供电面板来的16A、220V的电路。对于高密度的机架可能要求更高的安培容量，一些新服
9、务器可能要求一个或多个、单相或三相插座，额定电流要求50A或更高。每一个插座应该用服务于它的PDU或电路号来标识。(四)配电设备的安装和线路敷设问题在机房设备布局确定的前提下，按照电气设备用途和设计图纸进行设备安装和线路敷设。(1)设备安装。机房配电柜、UPS电源柜落地安装;动力配电箱、照明配电箱底边距地1.4m墙上安装根据机房内设备负荷容量和分布情况，机柜（箱）内元器件配置做到排列有序、安装牢固、理线整齐、接线正确、标志明显、外观良好，内外清洁。分设单相、三相回路，配用小型真空断路器，如C65N等线路保护开关。箱内设置辅助等电位接地母排。电源柜及其他电气装置的底座应与建筑楼地面牢靠固定。电气
10、接线盒内无残留物，盖板整齐、严密、紧贴墙面。同类电气设备安装高度应一致。吊顶内电气装置应安装在便于维修处。特种电源配电装置应有明显标志，并注明频率、电压。安装照明箱或开关面板安装在机房出入口附近墙面的方便位置。分体空调插座设置在机房内墙面上距地L8m处。主机房内应分别设置维修和测试用电源插座，两者应有明显的区别标志。测试用电源插座应由计算机主机电源系统供电。其他房间内应适当设置维修用电源插座。单相检修电源回路要在电源管理间各墙面距地03m设置检修电源插座，禁止使用2kW以上大功率电感性电动工具。确需使用这类工具以及三相检修设备，应使用施工移动式配电盘从机房所在楼层附近的动力或照明配电箱接取电源
11、。线路敷设。供电距离尽量短，主要是从供电安全考虑，电子计算机电源间应靠近主机房设备。主机房内活动地板下部的低压配电线路应采用铜芯屏蔽导线或铜芯屏蔽电缆。机房内的电源线、信号线和通信线应分别铺设，排列整齐，捆扎固定，长度留有余量。UPS电源配电箱（柜）引出的配电线路，穿薄皮钢管或阻燃PVC管，沿机房活动地板下敷设至各排机柜和配线架的背面，经带穿线孔的活动地板引上，穿管保护迸大金属导轨式插座线槽、机柜或配线架。控制台或设备桌后的敷线，用金属导轨式插座线槽并用螺栓固定，安装在设备桌背面距活动地板0.10.3m处。信号线缆在活动地板下从机柜、配线架至各设备，应采用金属线槽沿设备周围或主机房从设备背面的
12、活动地板穿线孔引人的设备（注意不得与电源线路共用活动地板穿线孔，且间距大于0.lm）,信号线缆避免沿机房墙边敷设以防与强电线管交叉。活动地板下部的电源线应尽可能远离计算机信号线，并避免并排敷设。当不能避免时，应采取相应的屏蔽措施。桌上设备之间的信号连线是短线的（长度于3m）应沿设备背部桌面明敷，但不得悬吊在设备桌背侧空中;是长线的（长度大于3m）应从活动地板穿线孔翻下（上）穿薄皮钢管在活动地板下敷设。机房照明负荷和普通空调负荷，由电源管理间分别引出动力和照明回路供电。照明和空调负荷线路均沿吊顶内或墙面敷设，避免在弱电机房（3）可靠接地。总配电柜、UPS电源柜、动力配电箱、照明配电箱的金属框架及
13、基础型钢必须接地(PE)或接零(PEN)可靠。门和框架的接地端子间用裸编铜线连接。柜、箱内配线整齐。照明配电箱内的漏电保护器的动作电流不大于30mmA,动作时间不大于O.&接地(PE)或接零(PEN)支线必须单独与接地(PE)或接零(PEN)干线相连接，不得串联连接。UPS电源柜输出端的中性线(N极),必须与由接地装置直接引来的接地干线连接,作重复接地，接地电阻小于4Q。当灯具距地面高度小于2.4m时，灯具的可接近裸露导体必须接地(PE)或接零(PEN)可靠,并应有专用接地螺栓和标识。外电源进线至机房电源管理间时,应将电缆的金属外皮与接地装置连接;从楼外引入的皑装信号电缆和屏蔽信号线，进入弱电
14、机房前也应注意采取防雷击措施，避免沿建筑外墙或防雷引线引雷人室，遭受雷击和高频电磁干扰。同轴电缆的屏蔽层必须与机壳一起接地。上述线缆进入机房后，应设金属接线箱(盒)，并将线缆金属(屏蔽)外皮连接避雷器或浪涌电压抑止器(SPD),然后与机房等电位接地母排,用截面积不小于16mm2的铜芯绝.缘线连通。这样可以有效的抑制线缆接收到的电磁干扰信号，从而保证信号传输的质量。从机房送出的信号线路应采用金属线槽沿墙并在吊顶内敷设，避免与其他电气管路平行紧贴。尽量避开空调、消防、暖气和给排水等管道，与它们的间距按相关规范执行。金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地(PE)或接零(PEN)可靠,且必须符合下列规定：1)金属电缆桥架及其支架全长应不少于2处与接地(PE)或接零(PEN)干线相连接。2)电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于6mm2o3)接地(PE)或接零(PEN)线在插座间不串联连接。工程实施中按上述做法可以较好地处理机房供电的可靠和安全，各种不同电压和频率的信号线缆敷设安全、相互隔离度好、整齐、美观并方便维护管理。(4)消防系统的要求。消防系统的设备动力电缆,控制电缆、电线,按规范要求选用耐火型电缆、电线。其他弱电系统所用电缆、电线均采用阻燃型。在设备选择及线路敷时，应充分考虑电磁兼容问题。
