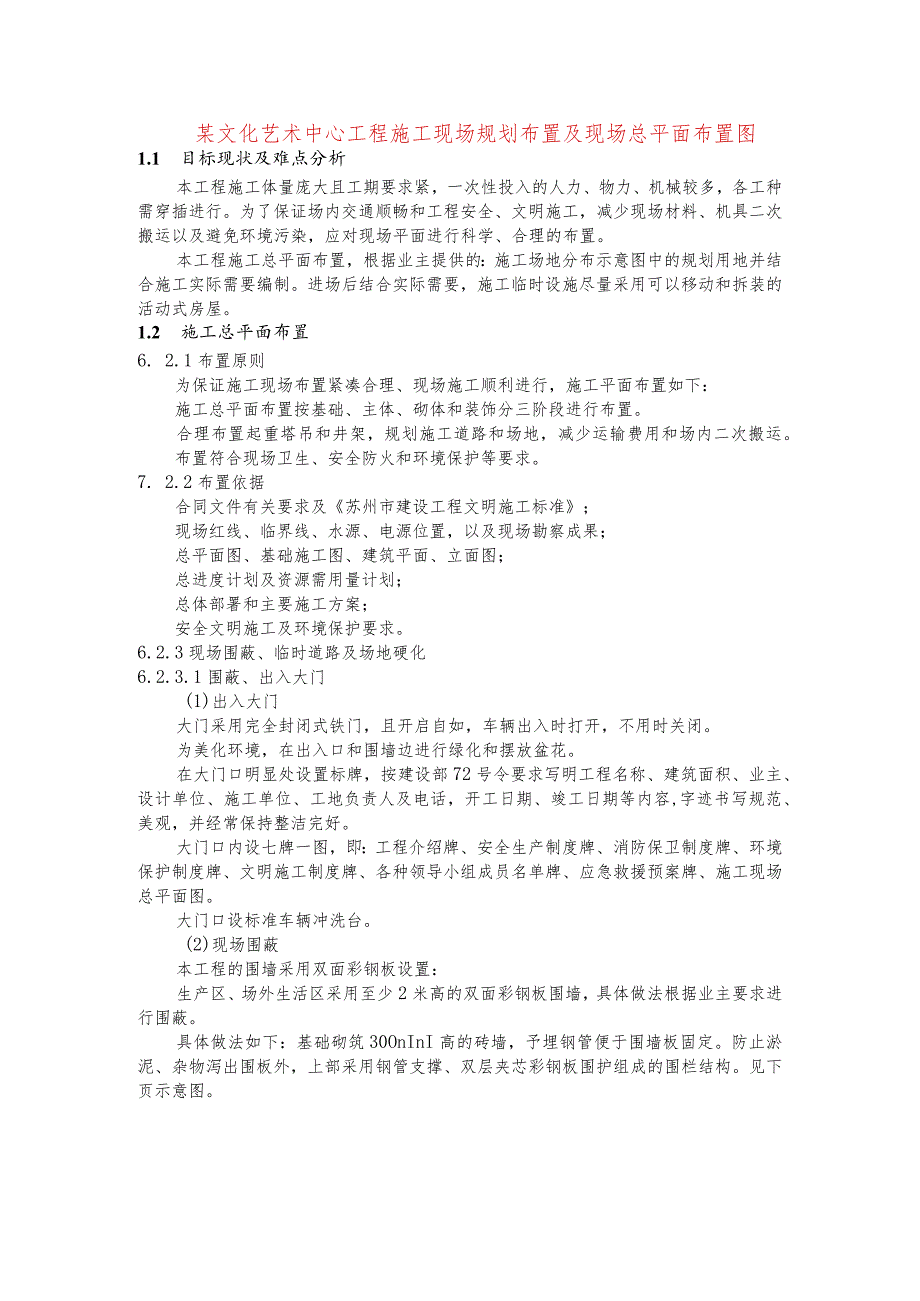

1、某文化艺术中心工程施工现场规划布置及现场总平面布置图1.1 目标现状及难点分析本工程施工体量庞大且工期要求紧，一次性投入的人力、物力、机械较多，各工种需穿插进行。为了保证场内交通顺畅和工程安全、文明施工，减少现场材料、机具二次搬运以及避免环境污染，应对现场平面进行科学、合理的布置。本工程施工总平面布置，根据业主提供的：施工场地分布示意图中的规划用地并结合施工实际需要编制。进场后结合实际需要，施工临时设施尽量采用可以移动和拆装的活动式房屋。1.2 施工总平面布置6. 2.1布置原则为保证施工现场布置紧凑合理、现场施工顺利进行，施工平面布置如下：施工总平面布置按基础、主体、砌体和装饰分三阶段进行布
2、置。合理布置起重塔吊和井架，规划施工道路和场地，减少运输费用和场内二次搬运。布置符合现场卫生、安全防火和环境保护等要求。7. 2.2布置依据合同文件有关要求及苏州市建设工程文明施工标准；现场红线、临界线、水源、电源位置，以及现场勘察成果；总平面图、基础施工图、建筑平面、立面图；总进度计划及资源需用量计划；总体部署和主要施工方案；安全文明施工及环境保护要求。6.2.3现场围蔽、临时道路及场地硬化6.2.3.1围蔽、出入大门(1)出入大门大门采用完全封闭式铁门，且开启自如，车辆出入时打开，不用时关闭。为美化环境，在出入口和围墙边进行绿化和摆放盆花。在大门口明显处设置标牌，按建设部72号令要求写明工
3、程名称、建筑面积、业主、设计单位、施工单位、工地负责人及电话，开工日期、竣工日期等内容,字迹书写规范、美观，并经常保持整洁完好。大门口内设七牌一图，即：工程介绍牌、安全生产制度牌、消防保卫制度牌、环境保护制度牌、文明施工制度牌、各种领导小组成员名单牌、应急救援预案牌、施工现场总平面图。大门口设标准车辆冲洗台。(2)现场围蔽本工程的围墙采用双面彩钢板设置：生产区、场外生活区采用至少2米高的双面彩钢板围墙，具体做法根据业主要求进行围蔽。具体做法如下：基础砌筑30OnInI高的砖墙，予埋钢管便于围墙板固定。防止淤泥、杂物泻出围板外，上部采用钢管支撑、双层夹芯彩钢板围护组成的围栏结构。见下页示意图。笆

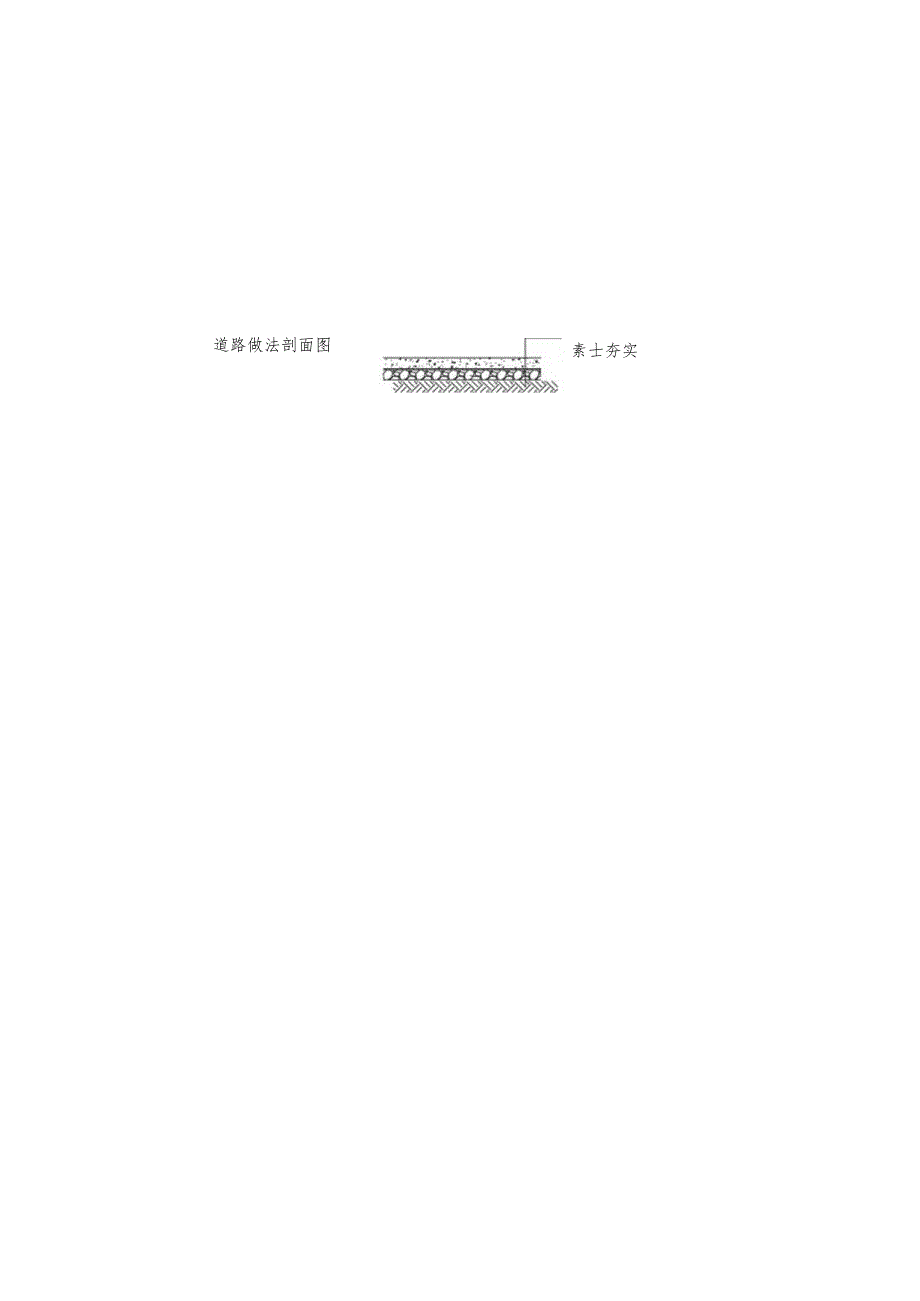

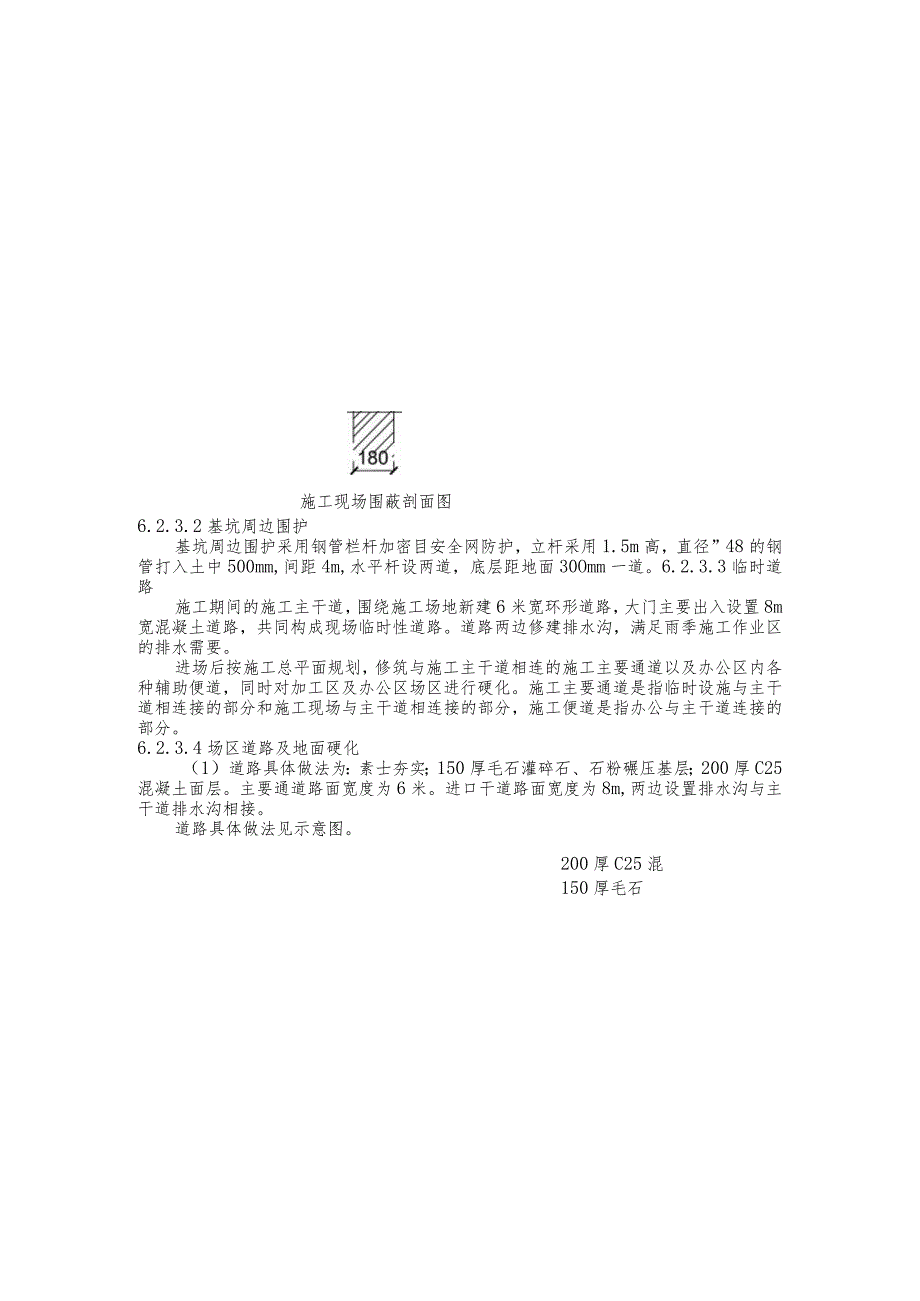

4、O。COI一施工现场围蔽剖面图6.2.3.2基坑周边围护基坑周边围护采用钢管栏杆加密目安全网防护，立杆采用1.5m高，直径”48的钢管打入土中500mm,间距4m,水平杆设两道，底层距地面30Omm一道。6.2.3.3临时道路施工期间的施工主干道，围绕施工场地新建6米宽环形道路，大门主要出入设置8m宽混凝土道路，共同构成现场临时性道路。道路两边修建排水沟，满足雨季施工作业区的排水需要。进场后按施工总平面规划，修筑与施工主干道相连的施工主要通道以及办公区内各种辅助便道，同时对加工区及办公区场区进行硬化。施工主要通道是指临时设施与主干道相连接的部分和施工现场与主干道相连接的部分，施工便道是指办公与
5、主干道连接的部分。6.2.3.4场区道路及地面硬化（1）道路具体做法为：素士夯实；150厚毛石灌碎石、石粉碾压基层；200厚C25混凝土面层。主要通道路面宽度为6米。进口干道路面宽度为8m,两边设置排水沟与主干道排水沟相接。道路具体做法见示意图。200厚C25混150厚毛石道路做法剖面图素士夯实（2）施工现场堆放及加工场地硬化做法：施工现场场地硬化标准：所有材料堆场、加工场地以及施工便道场均进行混凝土硬化处理。硬化场地及路面应控制好标高，确保表面平顺，做到场内排水畅通，无积水现象，并在整个施工过程中加以维护。次要施工通行道路宽4m,路基宽度4.5m,采用150厚块石层路基、路面150厚C25混
6、凝土硬化处理。临建生活区场外布置，场地整平后铺4%水泥石粉喳100厚碾压，C15混凝土150厚硬化面层。办公区场地硬化采用场地整平后铺4%水泥石粉喳100厚碾压，C15混凝土150厚硬化面层，并设置地下排水管道。办公区临时办公、消防及洗车用水采用巾50mm25mm的镀锌钢管以满足用水需要。6. 2.4场外生活设施布置对于生活用临时设施，遵循苏州市颁布的苏州市建设工程施工现场生活区设置和管理标准，我公司考虑为被雇佣从外地进入本地区施工的工人建立并维护相应的生活宿舍、食堂、浴室、厕所和文化活动室等的要求，其标准应满足政府有关机构的生活标准和卫生标准等的要求，施工人员的生活设施设置在场外，工人生活区
7、临时设施搭设以满足1400人生活和居住考虑，现场食堂应遵守相关食品卫生制度的规定，必须在取得相关食品卫生许可证并报送监理验查后方可投入使用。生活区的垃圾用大体积容积器收集，并委托环卫部门定期清理。7. 2.4.1生活基本设施1、职工宿舍采用双层彩钢板活动板房，保证通风、采光并安装空调，房间净高不得低于2.5米，地面面层为水泥砂浆或地砖地面，墙壁天棚吊顶，宿舍门窗带纱网。床铺为单层或双层钢制床，第一层床距地面为0.5米，第二层距第一层床间距不低于1米，距天棚不低于1米，床长不小于2米，每人铺位宽度不小于0.8米。一个房间12人，人均面积不少于311）2,不睡通铺。室内通风良好，整洁卫生，卧具、用
8、具摆放整齐，垃圾袋装，配有防蚊、蝇、螳螂、老鼠等灭害措施。室内电线、灯头、开关符合用电标准，严禁使用“三炉室外有晒衣架，不在室内晾晒衣物。2、食堂食堂建造采用砖混结构，墙壁天棚刷白，防滑地砖地面，有给水、排水管道。食堂内摆设整齐、清洁，设垃圾容器。食堂四周做到地面平整、清洁、无积水。厨房设排烟、排气设施，炉（灶）台贴磁砖，锅灶台面起1米高度内的墙面贴磁砖，其它部位墙面采用砂浆抹光。炊事用具经常消毒，保持清洁卫生，食品贮藏在柜（箱）内，生、熟菜饭分开。厨房有灭蚊蝇、嶂螂等措施。炊事人员定期到卫生防疫部门体检，上岗须身着白色工作服、工作帽，并持有卫生健康证。生活区根据就餐人数提供符合卫生条件的就餐
9、场所。施工现场设立饮水茶亭,配置满足和方便职工的饮水设施，保证职工随时喝上干净卫生的饮用水。3、沐浴室沐浴室结构牢固，使用面积不得小于100平方米，墙面、地面贴磁砖或抹防水砂浆，室内有排水、排气设施。照明器具采用防水灯头、防水开关，并设置漏电保护装置。沐浴室按施工人数每2025人设置一个淋浴喷头。沐浴室保持清洁卫生，并有专人管理，定时冲刷。4、生活区厕所生活区布置砌筑厕所尺寸7mX16m,为满足使用人数和卫生要求设一处，生活区厕所结构牢固，能防雨、防风，墙面、地面贴磁砖，坑池壁采用砖砌或混凝土浇捣。厕所采用自控水冲式（供水管用专用保温材料保温），并按施工人数每2025人设一个蹲位。厕所有化粪池
10、，严禁将粪便直接排入下水道或河流沟渠。厕所有专人管理，经常清扫（每天打扫不少于3次），保持清洁卫生。6.2.4.2娱乐设施宿舍区设多媒体室，除举行大型会议和安全教育外，平时可以放电影和播放电视节目。同时设有报刊阅览室、棋牌室、乒乓球室等娱乐设施丰富职工业余文化生活。6.2.4.3其他配套设施其他配套设施还有医务室、理发室、小商店、电话亭等。6.2.5办公设施我公司在本工程施工期间提供两辆工程车（标准不低于桑塔纳2000）及一辆11人座商务车供业主及工程管理人员的现场管理使用。我公司在本工程施工期间提供业主三台笔记本电脑（标准不低于：处理器1.60GHZo400MHz.256MB内存、40GB硬
11、盘、24XDVD/CD-RW、3年全面保护服务、预装微软XPHOme及常用办公软件）。我公司在本工程施工期间提供业主及工程管理人员三台数码相机（分辨率标准不低于五百万像素）办公室采用双层彩钢板房，内设空调、电脑、传真、统一桌椅等办公设备俱全。6.2.6大型施工机械布置6.2.6.1塔吊方案选择1、塔吊选型根据本建筑物的造型、结构特征、平面尺寸和吊装物、构件的外型尺寸、重量和安装部位以及塔吊自身的安装要求等因素选择安装7台固定式QTZ80F塔式起重机（臂长5055米）。具体位置见施工平面布置图。2、塔吊基础设计1）固定式塔吊QTZ80塔吊基础底面尺寸为5.6mX5.6m,厚度L35m,塔基底标高
12、应低于底板基底标高以下20cm。基础大小根据地基承载力另外出台施工方案。施工中采取塔吊基础与结构分离的措施；塔吊基础的结构设计详见塔吊基础施工方案：3、塔吊安装百式起重机的安装要求及注意事项。1）塔吊安装时必须做到以下几点。（1）基础内埋设专用塔吊基座节下部加焊钢髡和铁扒。（2）浇筑时，必须用仪器对预埋基座节螺栓进行监测，确保其水平误差不超过2mm或垂直度不超过1%。（3）浇筑混凝土时，对预埋螺栓外露部分应进行保护。2）塔吊的安装、顶升塔身及锚固等作业，必须由经过专业培训并取得作业证的人员和有塔吊安装资质的队伍和人员完成。3）安装塔吊的过程中，对各安装部件和连接件，必须特别注意按说明书的规定、
13、安装齐全、固定牢靠，并在安装后详细检查。4）在安装起重臂和平衡臂时，严禁安装一个臂就中断作业。5）在紧固要求有预紧力的螺栓时，必须使用测力扳手，将螺栓准确地紧固到规定的预紧力值。6）塔吊顶升作业时，必须按说明书规定，使塔吊处于最佳平衡状态，并将导向装置调整到规定的间隙。7）在顶升塔身的过程中，必须有专人仔细注意检查，严防电缆押拉、刮碰、挤伤等。其它均按塔吊说明书的规定执行。4、塔吊拆除1）建筑物外侧塔吊塔吊设置在建筑物外的，拆除时可利用塔吊自身降至地面，吊臂在地面解体，用汽车吊装车汽车运出场。2）建筑物内侧塔吊塔吊设置在建筑物内的，拆除时先在楼层上使用大吨位的汽车吊或履带吊拆除吊臂，再用塔吊自
14、身降至首层，加固地下室顶板，用汽车吊及汽车运出场。5、群塔施工防撞措施1） 当高度相同或相近作业时，避免塔吊吊臂发生碰撞，在塔机安装和顶升时，使相邻塔机吊臂的高度差至少为5m（即两个标准节），使各吊臂能自由旋转，而不造成吊臂的碰撞。2） 由于施工的需要，低位塔吊的吊臂与高位塔吊的起重钢丝绳会发生碰撞事故。为杜绝此类事故发生，对每一台塔吊的工作区域进行合理划分，避免相邻塔吊同时在交叉作业面工作。作业时必须配备持合格操作证的、经验丰富的信号指挥工，确保指挥塔吊回转作业时能够兼顾周边塔吊的使用位置，以避免低位塔吊的吊臂碰撞高位塔吊的起升钢丝绳。3） 塔吊在施工中要注意天气尤其是大风天气的影响，当现场
15、风速达到6级风（相当于风速达到10.813.8米/秒时），塔吊立即停止作业。大雾天气，能见度差（能见度低于IoOm）则塔吊停止作业。4） 多塔作业时，各机指挥要身着不同颜色的服装，相互区别，塔吊司机与指挥要配合默契，不得在吊臂交叉范围内同时进行吊运，要合理安排吊运时间差，使各台塔吊能够充分利用各自作业空间。a. 低塔让高塔，低塔在旋转前应先观察高塔运行情况再进行作业。b. 动塔让静塔，在两塔交叉作业时，进行运转的塔机应避让处于静止状态的塔机。5） 作业人员必须严格执行“十不吊”。a.塔机与信号指挥必须配备对讲机，每台塔吊装备一组对讲机，对讲机经统一确定频道后必须锁频，使用人员无权调改频率，专机专用，不得转借，主要频率见下表：塔吊编号对讲机频道塔吊编号对讲机频道1#塔吊1频道5#塔吊5频道2#塔吊2频道6#塔吊6频道3#塔吊3频道7#塔吊7频道4#塔吊4频道b.塔吊司机与信号指挥人员相对固定，无特殊情况不得随意更换，换班时，采用当面交接制，并认真做好交接记录。c.指挥过程中，塔司严格执行信号指挥与司机的应答制度，信号必须清晰，不得是是而非，信号不清晰时不得盲目操作。
