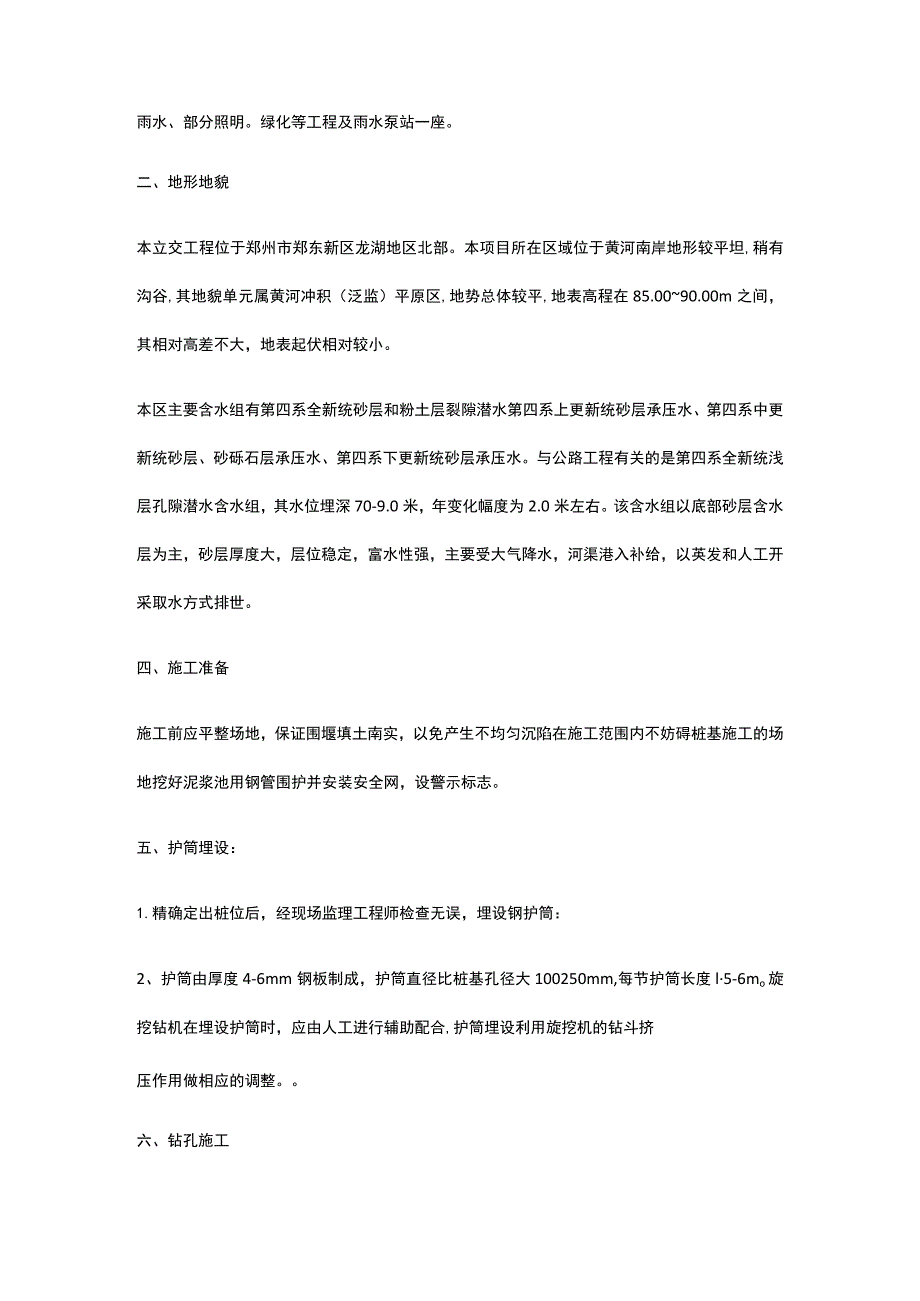

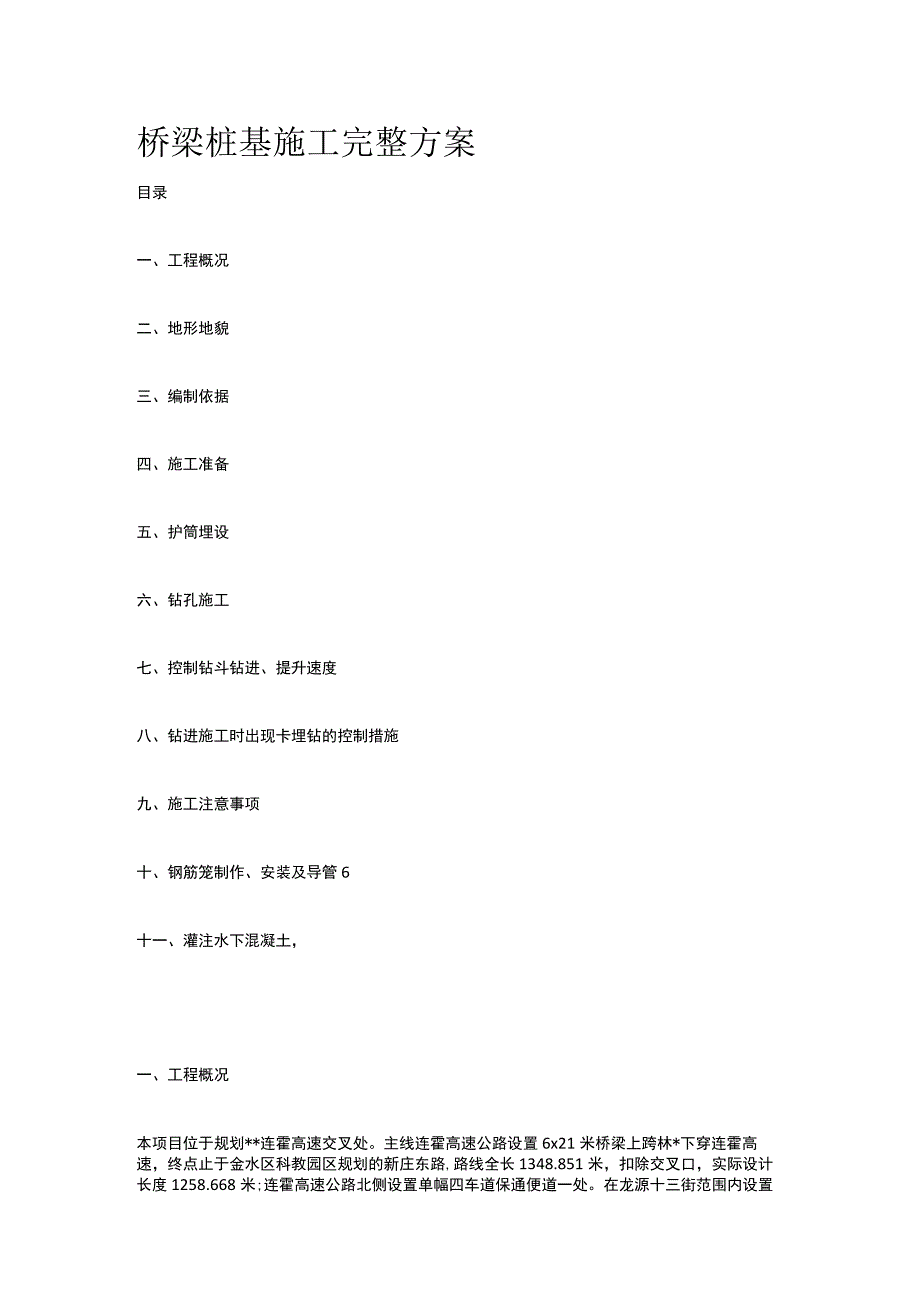

1、桥梁桩基施工完整方案目录一、工程概况二、地形地貌三、编制依据四、施工准备五、护筒埋设六、钻孔施工七、控制钻斗钻进、提升速度八、钻进施工时出现卡埋钻的控制措施九、施工注意事项十、钢筋笼制作、安装及导管6十一、灌注水下混凝土，一、工程概况本项目位于规划*连霍高速交叉处。主线连霍高速公路设置6x21米桥梁上跨林*下穿连霍高速，终点止于金水区科教园区规划的新庄东路,路线全长1348.851米，扣除交叉口，实际设计长度1258.668米;连霍高速公路北侧设置单幅四车道保通便道一处。在龙源十三街范围内设置雨水、部分照明。绿化等工程及雨水泵站一座。二、地形地貌本立交工程位于郑州市郑东新区龙湖地区北部。本项目
2、所在区域位于黄河南岸地形较平坦,稍有沟谷,其地貌单元属黄河冲积（泛监）平原区,地势总体较平,地表高程在85.0090.00m之间，其相对高差不大，地表起伏相对较小。本区主要含水组有第四系全新统砂层和粉土层裂隙潜水第四系上更新统砂层承压水、第四系中更新统砂层、砂砾石层承压水、第四系下更新统砂层承压水。与公路工程有关的是第四系全新统浅层孔隙潜水含水组，其水位埋深70-9.0米，年变化幅度为2.0米左右。该含水组以底部砂层含水层为主，砂层厚度大，层位稳定，富水性强，主要受大气降水，河渠港入补给，以英发和人工开采取水方式排世。四、施工准备施工前应平整场地，保证围堰填土南实，以免产生不均匀沉陷在施工范围

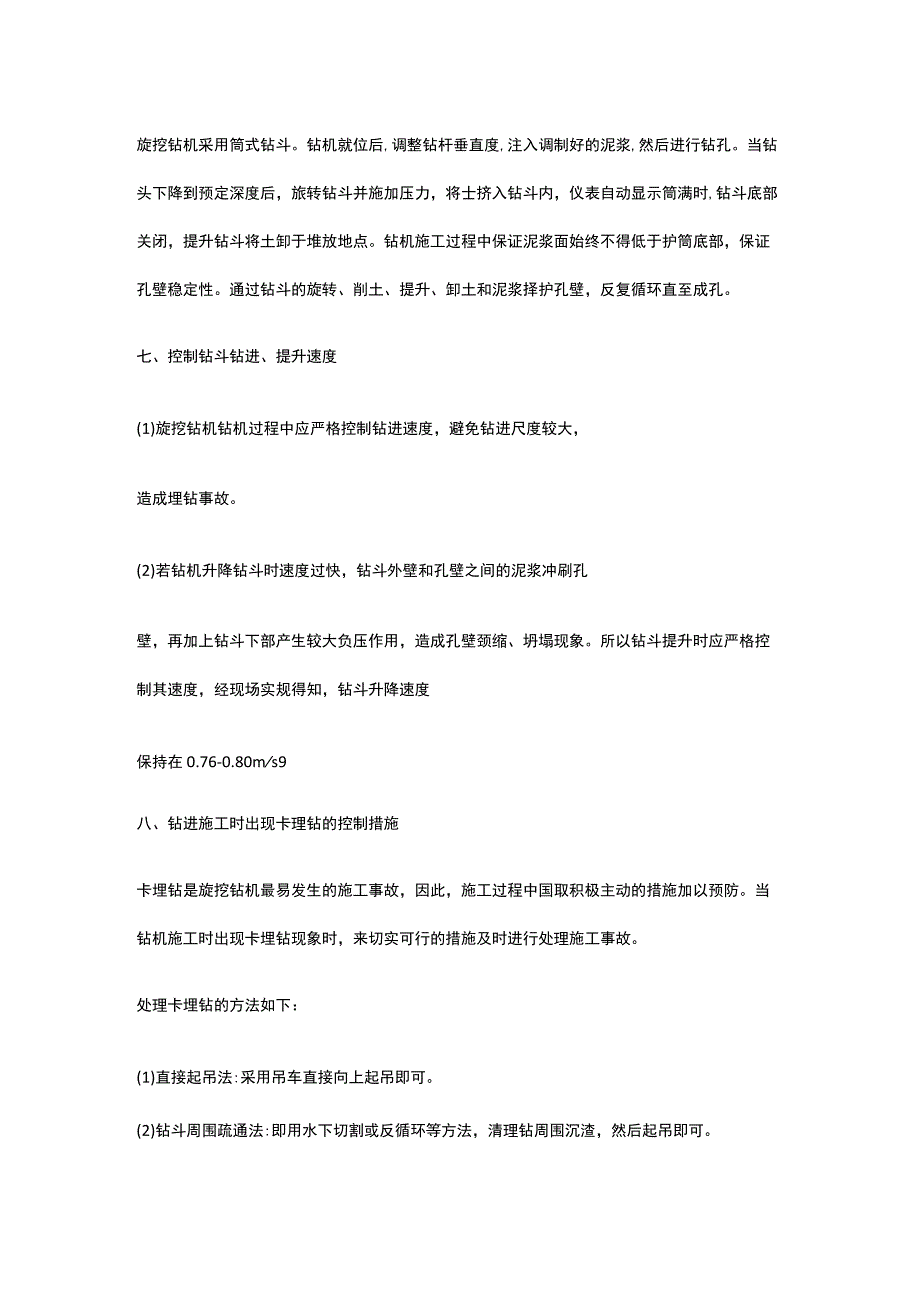

3、内不妨碍桩基施工的场地挖好泥浆池用钢管围护并安装安全网，设警示标志。五、护筒埋设：1.精确定出桩位后，经现场监理工程师检查无误，埋设钢护筒：2、护筒由厚度4-6mm钢板制成，护筒直径比桩基孔径大100250mm,每节护筒长度l5-6mo旋挖钻机在埋设护筒时，应由人工进行辅助配合,护筒埋设利用旋挖机的钻斗挤压作用做相应的调整。六、钻孔施工旋挖钻机采用筒式钻斗。钻机就位后,调整钻杆垂直度,注入调制好的泥浆,然后进行钻孔。当钻头下降到预定深度后，旅转钻斗并施加压力，将士挤入钻斗内，仪表自动显示筒满时,钻斗底部关闭，提升钻斗将土卸于堆放地点。钻机施工过程中保证泥浆面始终不得低于护筒底部，保证孔壁稳定性
4、。通过钻斗的旋转、削土、提升、卸土和泥浆择护孔壁，反复循环直至成孔。七、控制钻斗钻进、提升速度(1)旋挖钻机钻机过程中应严格控制钻进速度，避免钻进尺度较大，造成埋钻事故。(2)若钻机升降钻斗时速度过快，钻斗外壁和孔壁之间的泥浆冲刷孔壁，再加上钻斗下部产生较大负压作用，造成孔壁颈缩、坍塌现象。所以钻斗提升时应严格控制其速度，经现场实规得知，钻斗升降速度保持在0.76-0.80ms9八、钻进施工时出现卡理钻的控制措施卡埋钻是旋挖钻机最易发生的施工事故，因此，施工过程中国取积极主动的措施加以预防。当钻机施工时出现卡埋钻现象时，来切实可行的措施及时进行处理施工事故。处理卡埋钻的方法如下：(1)直接起吊
5、法:采用吊车直接向上起吊即可。(2)钻斗周围疏通法:即用水下切割或反循环等方法，清理钻周围沉渣，然后起吊即可。九、施工注意事项(1)由于钻机设备较重施工场地必须平整、宽敞，并有一定度，避免钻机发生沉陷。(2)钻机施工中检查钻斗，发现侧齿磨怀，钻斗封闭不严时必及时整修。(3)泥浆初次注入时，垂直向桩孔中间进行入浆，避免泥浆沿着护筒壁冲刷其底部，致使护筒底部土质松散。(4)因粘土层中钻进过深易造成颈缩现象，在钻机施工时应严格一次钻进深度。(5)钢筋笼或探孔器向孔内放置时，应由吊车吊起，将其垂直稳定放入孔内，避免碰坏孔壁，使孔壁坍塌，在碎浇筑时出现废桩事故。(6)根据不同地质情况，必须检测清孔后灌注
6、碎时泥浆性能指标确保泥浆对孔壁的撑护作用。(7)-其他施工工艺事项，应严格按照桥通施工技术规范和标准进行施工。十、钢筋笼制作、安装及导管A、设专用台架制作钢筋笼，保证笼体平直。钢筋弯制加工宜在常温状态下进行，带肋钢筋末端应做成90的弯钩,弯钩的弯曲直径不得小于5d,钩端应有不小于3d的直线段，当利用冷拉方法调矫直钢筋时，矫直伸长车不得大于2%0+B、钢筋焊接采用双面搭接焊或单面搭接焊（工地焊接时采用），每批钢筋焊接前，先选定焊接工艺和参数，按实际条件进行试焊，并检验接头外观质量及规定的力学性能，试焊经试验合格后，方可成批焊接，焊接前均将接头部分采用丝刷彻底清除表面浮锈。.C、钢筋绑扎布置方式:
7、钢筋笼分段制作，主筋接头位置错开，焊接时采用长短焊，同一截面上的主筋接头数不多于50%,双面焊搭接长度5d,在同一钢筋上应尽可少设接头。钢筋笼主筋与加强箍筋全部焊接。D、钢筋焊接时，应注意各级钢筋的可焊性。采用电弧焊时应保证弧坑填满，保证焊接尺寸，熔合良好，无夹渣和咬肉现象。E、钢筋笼堆放和搬运时必须保持平直，防止扭转、弯曲变形。钢筋笼起吊时必须用两点起吊法，保持事直状态，对准孔位徐徐轻放。加工成型的钢筋笼运往工地后，用枕本或方木支垫好，乘用两点支承时，支承挂木位置应设在距铜酷笼两端0.21长处，避免钢筋笼粘泥。F、及时制作混凝土保护层垫块，在扎筋时串入固定。在孔口焊接接长时，焊接部位表面污垢
8、必须清除干净，上下节笼体各主筋位置对正,且上、下节笼体保持顺直，焊接时采取两边对称施焊，单面焊缝长度IOde焊接完毕后要补足焊接部位的螺旋筛筋。钢筋笼要垂直缓慢吊放防止撞击孔壁引起塌孔。钢筋笼安放到位后用四根定位筋将钢筋笼顶焊在护筒上，防止钢筋笼上浮。G、钢筋笼安放完成后,安放混凝土灌筑导管。导管采用内径为中300mm内壁光滑的钢管，底节3m,普通节2m,加配Im长的调节导管。灌筑混凝土用的导管在安放前要进行试拼和密封性检查并编号。导管安放完毕后，其轴线误差不得超过孔深的05%,也不得大于IoCmo下导管时要缓慢下放，防止碰挂钢筋笼。H、导管长度根据孔深、届斗高度等计算确定，导管底距孔底距离为
9、3050cm0十一、灌筑水下混凝土安放导管完毕进行二次清孔，二次清孔采用泵升法，即利用灌注导管，在其顶部接上专用接头，然后用抽水泵进行反循环排渣，及孔底沉淀厚度，均符合要求后立即浇灌混凝土。其间隔时间不能大于30min混凝土集中拌和，混凝土输送车运输。桩基混凝土要一次连续流筑完成，中途不得中断，并控制在2h内完，以保证整根桩混凝土的均匀性。混餐港注过程中作业要点；1、计算后确定混凝土初贯量，保证封底后导管埋入混凝土中的深度不小于Im且不得大于3m;+2、在整个浇筑过程中，混凝土导管应埋入混凝土中26m,导管随混疑土浇筑，逐渐提升，一次提管严禁超过6米而且要确保导管理入混凝土中的深度不小于Inr
10、3、混凝土配合比要精心设计，在浇筑现场经常则试混凝土的坍落度，防止导管堵塞。一般控制在1822cm粗骨料粒径不大于30mm*4、混凝土灌筑顶面要高出桩顶面设计高程Im,在施工承台前凿除桩头浮浆，以确保桩身混凝土质里。5、混凝土灌注过程中注意上下运行导管，以增加混凝土侧向挤压力，保证混凝土和孔壁的密实性。6当混凝土面进入钢筋笼底端2-3米后，可适当提升导管，同时注意避免碰撞钩带钢筋笼。7、混凝土灌注完毕后，应及时断吊筋，拔出护筒，清除孔口泥浆，回填或加盖。8、混凝土灌注采用车泵浇筑，车泵浇筑灵活性强，避免了罐车直放的场地限制性，有利于现场整体规划和加快施工进度。9、混凝土采用商碎，因该段道路施工
11、需随时派专人巡查道路是否通畅。在混凝土灌注前,我施工处需派专人前往商佐站，一是监督，发现问题立即通知现场指挥人员，二是和现场指挥人员配合，开盘至最后一车出站时间需及时报现场指挥人员确保混过土灌注顺利施工至完成。十二、安全及环保要求1 .安全生产：1.1 凡进入施工现场的管理人员必须佩戴安全帽，其他操作人员必须戴安全帽、专用手套、防护面置等防护用品。禁止未戴安全帽的人员进入施工现场，如发现有外来闲杂人员前来观看，应劝说其离开现场，以免发生事故。1.2 禁止小孩进入施工现场，一旦发现，应立即令其离开，以免发生危险（如:被钢筋笼扎到、触电等）。13在危及人身安全的设施旁设立醒目的警示标志，严楚人员靠
12、近。1.4 搬运导管、钢筋笼应由专人统一指挥。1.5 成孔后的孔口要防护，防止人员掉入孔中。1.6 在传可情况下，严禁施工人员进入无其他防护设施的挖孔中处理故障。1.7 吊车起吊钢筋笼时，回转臂下严禁站人。H1.8施工现场必须至少配备1名电工，负责所有电路的安装、拆卸、检修寄乍业,非电工不准进行相关操作。1.9 分部定期对施工人员进行安全教育，提高全员安全防患意识，牢固树立安全第一，预防为主”的意识。1.10 特种作业人员如电工、焊工等必须持证上岗，并在进场前进行相控的安主技术境训的考核，合法后方可进入工场施工;进保证施工生产的安全。1.11做好施工现场的安全用电工作，对电线、电力设施等要经常
13、检修，保证无属电迹象。对过路电线等影响施工安全的电线应架空或地理，地理时要套钢管,以防施工机械压坏电线，造成事故。1.12 严格遵守有关安全施工地法律法规和安全规程组织施工生产，确保施工安全。2.1 布置施工标志牌，标志牌上内容包括工程概况，主要工程数里表、施工主要负责人员。2.2 在有碍行人及行车安全地段，做好防圈栏，设立醒目的警示标志。2.3 施工期间保护好现有建筑物，不损坏、不污染，完工前做到料清场地净。2.4 对临时用地施工完毕后做好恢复工作，因施工损坏的道路要及时修整，保证道路通畅，尽里避免对道路、河道的污染。2.5 未验收通过不能进入下道工序施工。2.6 施工现场各类材料应分别雄放，并设材料标示牌，现场醒目位置应设施工简介牌，机械设备上应设安全操作规程牌。2.7 严格按照有关文明工地施工布置施工现场，组织文明施工。3.环境像户3.2 加强机械维修保养，降低机械噪声及康气排放，改善作业环境。境。3.3 生产、生活污水不能随意排放，应拉至专门弃放地点排放，以免污染环境。3.4 夜间作业尽里减低噪音，以免影响周围群众休息。3.5 临时驻地应设厕所，并做好卫生防护工作，禁止随意排世,污染环境，影响施工单位形象临时驻地撤离时，必须采取清理措施保持现场清洁，干净。3.6 严格按照业主、监理和各级地方人民政府有关环境保护的要求组织施工生产。中铁装备集团（*跨连霍高速立交）项目
