《沥青砼地面面层施工技术交底.docx》由会员分享，可在线阅读，更多相关《沥青砼地面面层施工技术交底.docx（1页珍藏版）》请在第壹文秘上搜索。

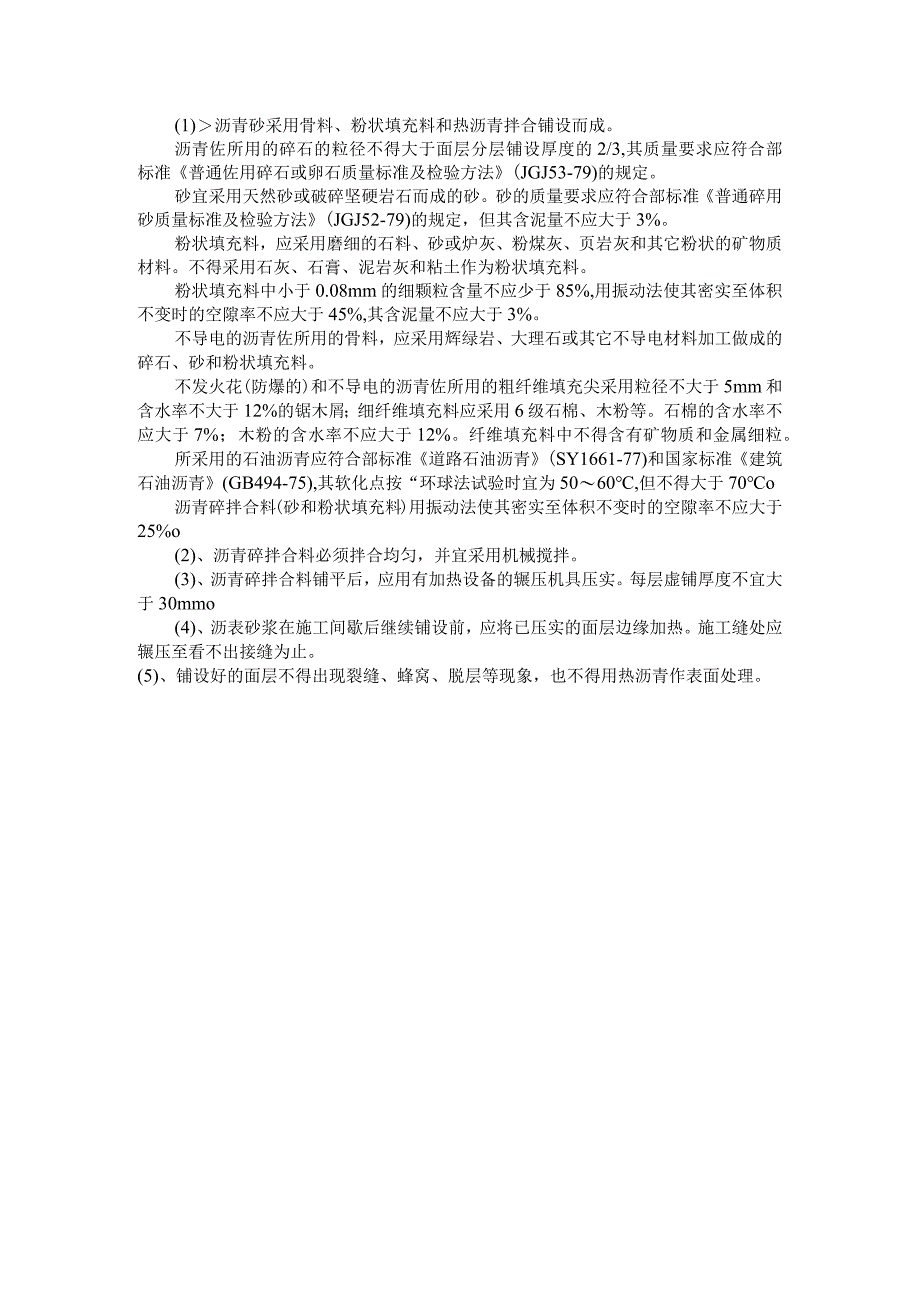

1、(1)沥青砂采用骨料、粉状填充料和热沥青拌合铺设而成。沥青佐所用的碎石的粒径不得大于面层分层铺设厚度的2/3,其质量要求应符合部标准普通佐用碎石或卵石质量标准及检验方法(JGJ53-79)的规定。砂宜采用天然砂或破碎坚硬岩石而成的砂。砂的质量要求应符合部标准普通碎用砂质量标准及检验方法(JGJ52-79)的规定，但其含泥量不应大于3%。粉状填充料，应采用磨细的石料、砂或炉灰、粉煤灰、页岩灰和其它粉状的矿物质材料。不得采用石灰、石膏、泥岩灰和粘土作为粉状填充料。粉状填充料中小于0.08mm的细颗粒含量不应少于85%,用振动法使其密实至体积不变时的空隙率不应大于45%,其含泥量不应大于3%。不导电
2、的沥青佐所用的骨料，应采用辉绿岩、大理石或其它不导电材料加工做成的碎石、砂和粉状填充料。不发火花(防爆的)和不导电的沥青佐所用的粗纤维填充尖采用粒径不大于5mm和含水率不大于12%的锯木屑；细纤维填充料应采用6级石棉、木粉等。石棉的含水率不应大于7%；木粉的含水率不应大于12%。纤维填充料中不得含有矿物质和金属细粒。所采用的石油沥青应符合部标准道路石油沥青(SY1661-77)和国家标准建筑石油沥青(GB494-75),其软化点按“环球法试验时宜为5060,但不得大于70o沥青碎拌合料(砂和粉状填充料)用振动法使其密实至体积不变时的空隙率不应大于25%o(2)、沥青碎拌合料必须拌合均匀，并宜采用机械搅拌。(3)、沥青碎拌合料铺平后，应用有加热设备的辗压机具压实。每层虚铺厚度不宜大于30mmo(4)、沥表砂浆在施工间歇后继续铺设前，应将已压实的面层边缘加热。施工缝处应辗压至看不出接缝为止。(5)、铺设好的面层不得出现裂缝、蜂窝、脱层等现象，也不得用热沥青作表面处理。
