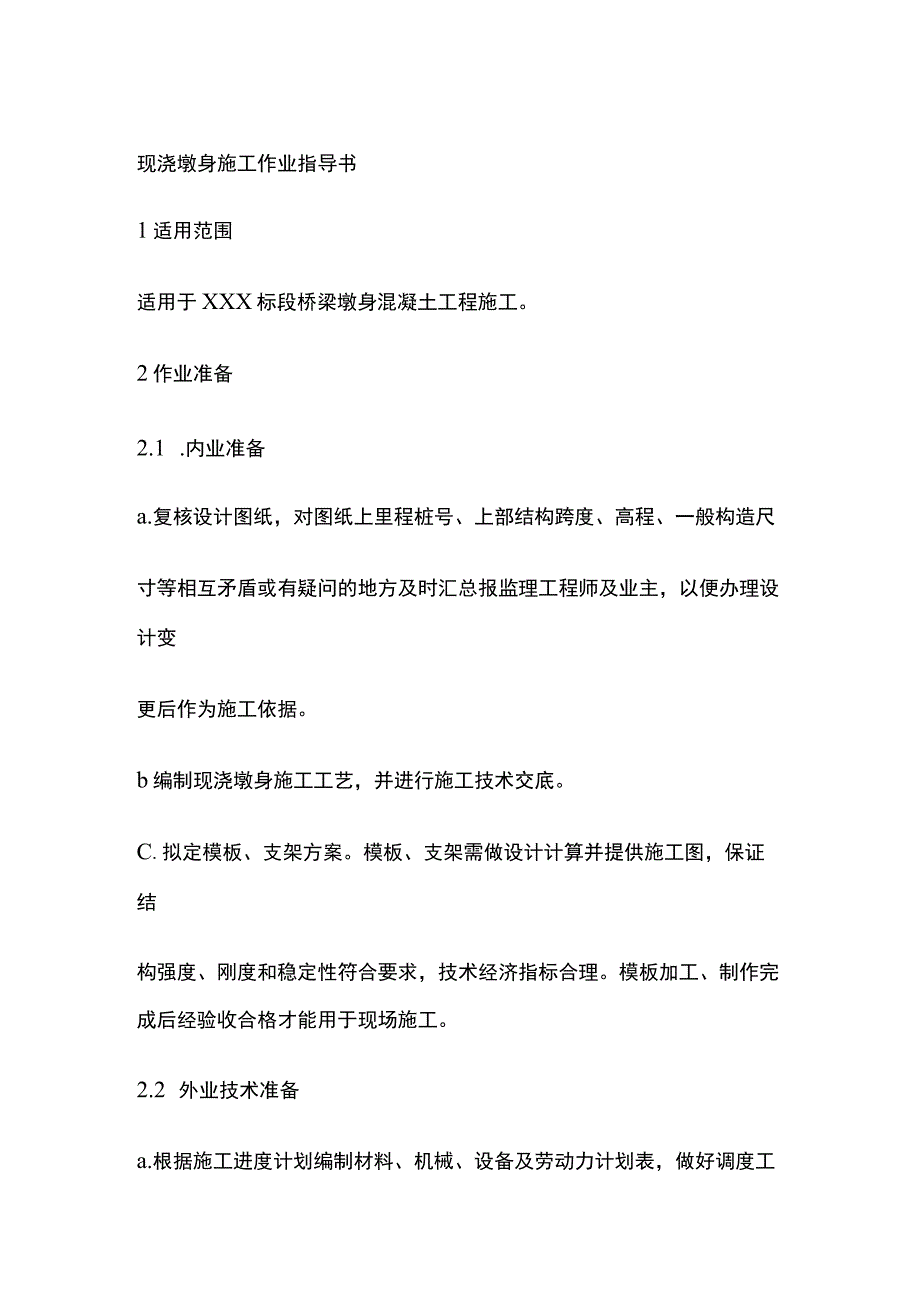

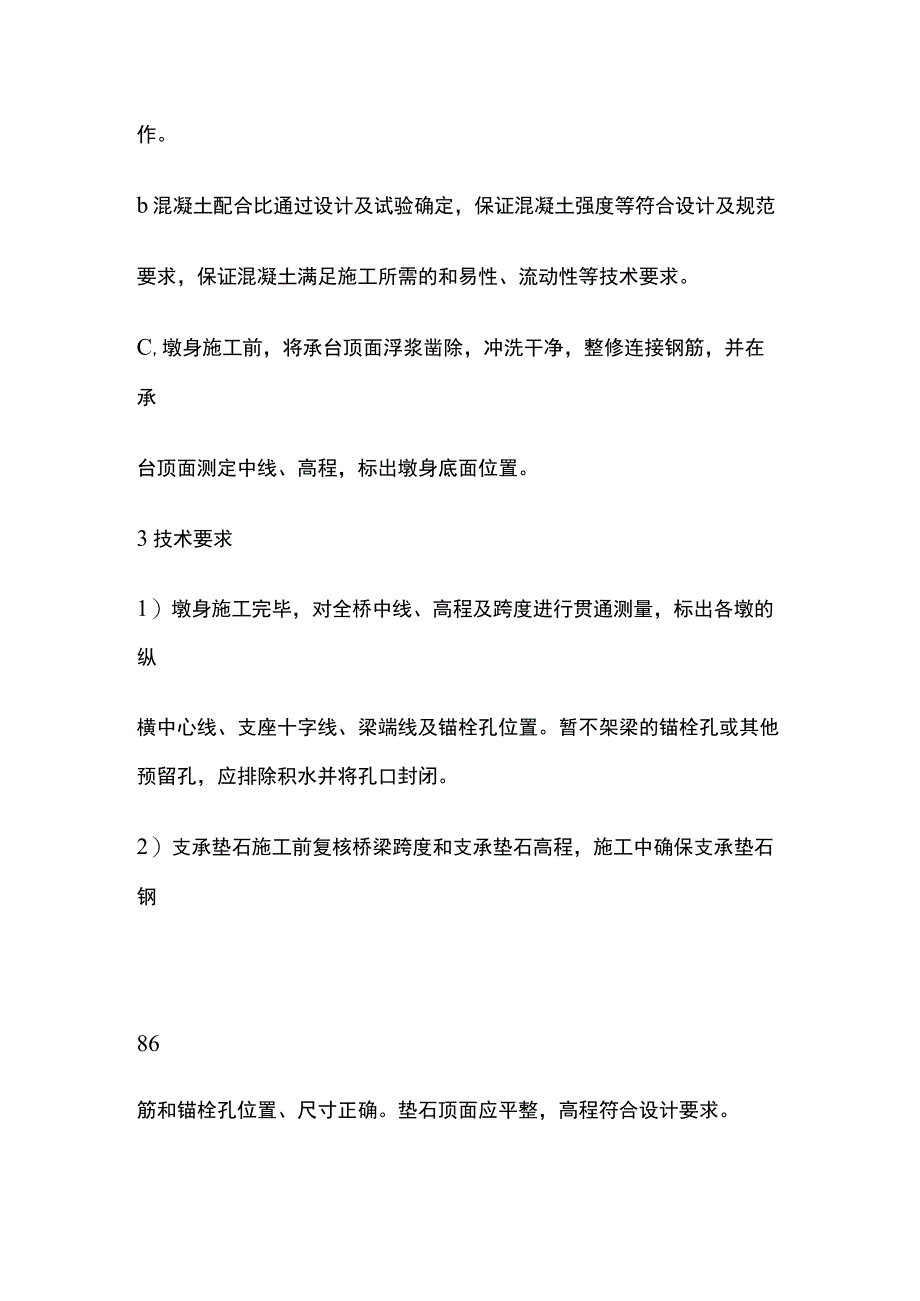

1、现浇墩身施工作业指导书1适用范围适用于XXX标段桥梁墩身混凝土工程施工。2作业准备2.1 .内业准备a.复核设计图纸，对图纸上里程桩号、上部结构跨度、高程、一般构造尺寸等相互矛盾或有疑问的地方及时汇总报监理工程师及业主，以便办理设计变更后作为施工依据。b编制现浇墩身施工工艺，并进行施工技术交底。C.拟定模板、支架方案。模板、支架需做设计计算并提供施工图，保证结构强度、刚度和稳定性符合要求，技术经济指标合理。模板加工、制作完成后经验收合格才能用于现场施工。2.2 外业技术准备a.根据施工进度计划编制材料、机械、设备及劳动力计划表，做好调度工作。b混凝土配合比通过设计及试验确定，保证混凝土强度等符

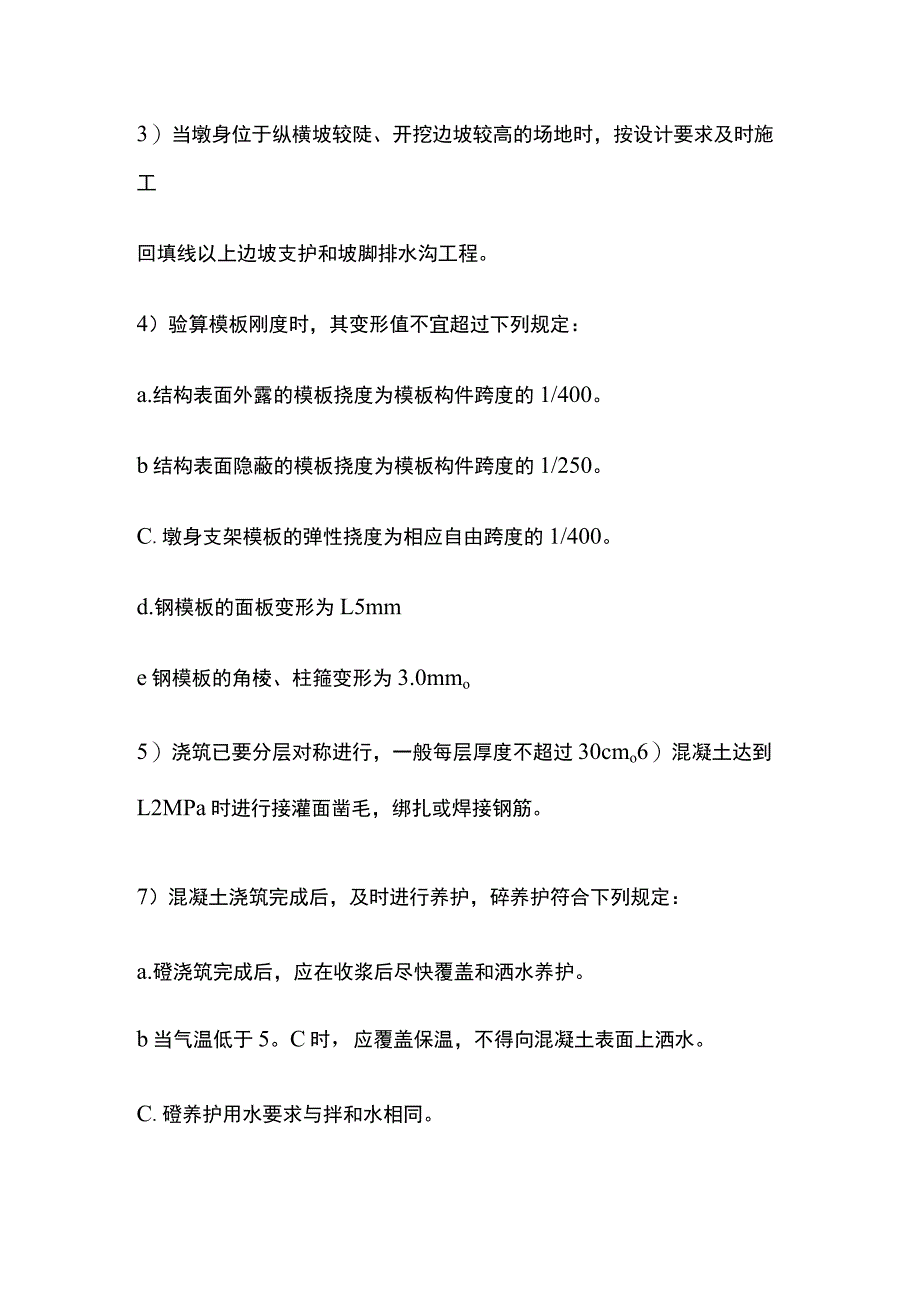

2、合设计及规范要求，保证混凝土满足施工所需的和易性、流动性等技术要求。C,墩身施工前，将承台顶面浮浆凿除，冲洗干净，整修连接钢筋，并在承台顶面测定中线、高程，标出墩身底面位置。3技术要求1）墩身施工完毕，对全桥中线、高程及跨度进行贯通测量，标出各墩的纵横中心线、支座十字线、梁端线及锚栓孔位置。暂不架梁的锚栓孔或其他预留孔，应排除积水并将孔口封闭。2）支承垫石施工前复核桥梁跨度和支承垫石高程，施工中确保支承垫石钢86筋和锚栓孔位置、尺寸正确。垫石顶面应平整，高程符合设计要求。3）当墩身位于纵横坡较陡、开挖边坡较高的场地时，按设计要求及时施工回填线以上边坡支护和坡脚排水沟工程。4）验算模板刚度时，其
3、变形值不宜超过下列规定：a.结构表面外露的模板挠度为模板构件跨度的1/400。b结构表面隐蔽的模板挠度为模板构件跨度的1/250。C.墩身支架模板的弹性挠度为相应自由跨度的1/400。d.钢模板的面板变形为L5mme钢模板的角棱、柱箍变形为3.0mmo5）浇筑已要分层对称进行，一般每层厚度不超过30cmo6）混凝土达到L2MPa时进行接灌面凿毛，绑扎或焊接钢筋。7）混凝土浇筑完成后，及时进行养护，碎养护符合下列规定：a.磴浇筑完成后，应在收浆后尽快覆盖和洒水养护。b当气温低于5。C时，应覆盖保温，不得向混凝土表面上洒水。C.磴养护用水要求与拌和水相同。CU仝洒水养护时间为7d,可根据气温、湿度
4、、水泥品种、掺入外加剂情况，适当延长或缩短。e.当结构物与流动性地表水接触时,应采取防水措施,使已在浇筑后7d内不受水的冲刷。f.佐强度达到2.5MPa前，不得承受各种外加荷载。g.必要时佐可采用薄膜包裹保湿养护。4施工程序与工艺流程87图4.1现浇墩身施工工艺流程图4.1 钢筋加工安装1）钢筋加工a.所用钢筋均应有制造厂家的质量保证书和出厂合格证，且工地试验室应按规定进行抽样检查，其技术要求应符合现行国家标准的有关规定。b钢筋在钢筋加工车间采用钢筋切断机按定尺长度下料、弯制成型，再倒运至现场进彳亍安装、接长。2）钢筋连接钢筋接头应设置在承受应力较小处，并应分散布置。配置在“同一截面”内受力钢
5、筋的截面面积，占受力钢筋总截面面积的百分率，应符合设计要求。3）钢筋安装a.钢筋应按设计图纸和规范要求进行绑扎安装。钢筋品种、规格、数量、形状、位置、间距、接头等均应符合设计图纸和施工规范的要求，并严格做好88原材料抽检和接头试验工作。b钢筋骨架应绑扎牢固并有足够的刚度，且在混凝土灌注过程中，不发生任何松动或较大的变形。C.钢筋保护层采用弧线形状混凝土垫块。垫块的安装按照设计图纸要求的保护层厚度控制。保护层垫块宜错开布置，一般按间距Im梅花形布设。e.在钢筋的交叉点处，应用直径0.72.0mm的铁丝，按逐点改变扎丝方向交错扎结，或按双对角线方式扎结。f.为便于钢筋定位，根据安装需要配以适当数量
6、的架立钢筋。4.2 模板制造及安装1）对于采用一次整体浇筑的墩身，应根据模板重量，选择适宜的起吊设备，在墩身附近预拼后一次或分次吊装到位。2）模板加工及试拼在专业模板加工厂进行，运至现场试拼后在墩位处进行安装。3）桥墩承台施工时在墩身模板外侧预埋粗钢筋或角钢、槽钢等，以利于模板底口限位。4）在安装钢筋之前，依据承台竣工纵横十字线用墨线弹出墩身模板边线。5）模板安装前应涂刷脱模剂。模板拼缝处应装止浆垫。6）分块模板的安装位置、拼接关系必须符合设计要求，避免混淆。7）模板连接螺栓必须拧紧，螺栓规格、间距必须符合设计要求。8）设置拉杆的模板，拉杆材质、规格、间距必须符合设计要求，拉杆螺栓必须拧紧。拉
7、杆穿过墩身的部分宜外套PVC管，以利于拉杆拆除、倒用。1）混凝土拌制a.混凝土在混凝土工厂拌制，混凝土工厂生产能力要能够满足现场混凝89浇筑速度的要求。b.混凝土拌制前，应测定砂、石含水率，并根据测试结果和理论配合比调整材料用量，提出施工配合比。c.配置混凝土拌和物时，所使用的称料衡器应经过检验校正。水、水泥、外加剂及粉煤灰用量应准确到1%,粗、细骨料的用量应准确到2%。d.混凝土工厂拌制的混凝土应拌和均匀，颜色一致，不得有离析和泌水现象。e.采取措施控制混凝土拌制温度。拌制混凝土时，应根据当时的气温条件，调整拌和用水温度，混凝土的入模温度不宜于10;气温高时采用低温水拌制，并采取对骨料进行遮
8、盖、用凉水冲洗石料降低石料温度，对混凝土运输机具防晒等降低混凝土拌和温度的措施,控制混凝土的入模温度不高于30oco2）混凝土运输a.根据混凝土凝结速度、浇筑速度及混凝土运输距离选择混凝土搅拌运输车数量，使浇筑工作保持连续，并使混凝土运到浇筑地点时仍保持均匀性和规定的坍落度。b采用混凝土输送泵输送混凝土时，泵管应有可靠的支撑，减少泵管抖动造成泵送动力的损失，同时防止泵管接头处混入空气产生阻塞。C,采用混凝土泵车输送混凝土时，泵车支腿的地基承载力应满足要求，个支点应尽量在同一水平面内。泵管展开或缩回时应防止挂到墩身模板的揽风钢丝绳。d.墩身支座垫石混凝土采用料斗运输时，料斗结构应满足受力要求，出
9、料口阀门应便于调节投放混凝土的数量。3）混凝土浇筑a.浇筑混凝土前，应对模板、钢筋、支架和预埋件进行检查，并作好记录，90符合设计要求后方可浇筑。模板内的杂物、积水和钢筋上的污垢应清理干净。b混凝土运输到工地后进行现场检查监控：按要求做坍落度试验，并观察混凝土的粘结性、保水性和均匀性，符合规范要求才能使用；制作混凝土试块，以便测定混凝土强度。c.采用泵送混凝土浇筑,在浇筑过程中应严格按照混凝土泵送工艺进行。d.混凝土入模以不发生混凝土离析控制为度，控制混凝土自由倾落高度不超过2m超过2m时应通过串筒、溜管等设施下落。e.采取措施控制混凝土的入模温度。混凝土夏季最高入模温度控制在不大于30oCl
10、选择室外气温较低时浇筑混凝土；混凝土浇筑现场高温季节用凉棚或麻袋遮盖，尽量避免混凝土被阳光直射等。f.墩身混凝土采取分层浇筑，合理分层，全断面连续浇筑，一次成型。施工中应控制混凝土浇筑速度，尽量减少上下层新老混凝土的温差和间歇时间，防止出现冷缝现象。4）混凝土养护及接缝处理a.混凝土浇筑完成后，墩顶外露面应及时休整、抹平，待定浆后再抹第遍并压光。墩身以上有墩帽时，墩身和帽梁的结合部按施工缝处理。b.混凝土终凝后即开始养护，一般混凝土浇筑完毕后的12h内应覆盖养护。c.拆模前的墩身采用洒水养护，保持墩身始终处于湿润状态；在任意养护时间内淋于混凝土顶面和模板上的养护水与混凝土表面之间的温差不得大于
11、15oCo养护期混凝土内部最高温度不宜超过65oCz混凝土表面与环境之间的温差不宜大于20,养护用水与混凝土表面温差不得大于15。&拆模时混凝土表面与环境温差不得大于20oCod.拆模后的墩身可采用洒水养护或塑料薄膜密封包裹养护。洒水养护利91环绕墩身的水管钻小孔，压力水喷洒养护；采用塑料薄膜养护时可不洒水养护。e.混凝土强度达到L2Mpa前，不得使其承受施工人员、运输工具、钢筋、支架及脚手架等荷载。f.墩身混凝土应按规范要求的频率制作试件，并在同等条件下随墩身进行养护，采取相同的养护措施。以便准确测定拆模龄期。4.4模板拆除1）已浇筑混凝土强度达到拆模强度后，方可拆除模板。2）拆模宜按立模顺
12、序逆向进行。拆模时，严禁用大锤和撬棍硬砸硬撬。脱模后应将板面灰渣清理干净，涂刷脱模剂后待用。3）在混凝土养护过程中拆除模板，应选择在白天气温较高的时期，以防止混凝土表面直接接触冷空气骤然降温。模板拆除后，及时浇水后包裹覆盖墩身。5施工要求5.1钢筋a.钢筋加工弯制前，其表面的油渍、漆污、浮皮、铁锈等应清除干净,钢筋应顺直，无局部折曲，加工后表面无削弱钢筋截面的伤痕。b钢筋在加工弯制前应调直。c.钢筋的弯制和末端弯钩应按设计要求办理，设计未提要求时则按施工规范标准弯钩制作。d.焊接接头或直螺纹接头在受拉区不得大于50%;绑扎接头在受拉区不得大于25%,在受压区不得大于50%oe钢筋接头应避开钢筋
13、弯曲处,距弯曲点的距离不得小于钢筋直径的10倍。f.在同一根钢筋上应尽量少设接头。5.2模板1）模板上口应拉揽风钢丝绳，拴在承台或地面上设置的地锚上。地锚和钢92丝绳的受力应满足要求，既能用于调节纵、横方向模板上口的轴线位置和模板的垂直度，又能使模板调节好以后在墩身混凝土达到预定强度之前保持位置不变。2）模板底口和承台之间的空隙用砂浆塞实，防止浇筑混凝土时漏浆。3）模板拆除后如需倒用，应将粘附在面板上的砂浆和浇筑时掉落在模板上结硬的混凝土块清理干净，面板打磨光滑。4）施工平台附在侧模上时，平台位置应方便螺栓、拉杆安拆。施工平台安全防护设施应和模板主体同时设计，同时施工，同时验收。5）施工平台和
14、模板分开设置时，平台支架和墩身之间的净距应满足模板吊装要求。平台支架受力应满足使用要求。5.3磅浇筑a.混凝土振捣采用插入式振动器，振捣深度超过每层的接触面一定深度,保证下层在可重塑期间再进行一次振捣。振动棒要快插慢拔，移动间距不大于振动棒作用半径的L5倍。振捣时插点均匀，成行或交错式前进，以免过振或漏振，振动棒振动时间约2030s,每一次振动完毕后，边振动边徐徐拔出振动棒。混凝土以不再下沉、无气泡冒出、表面泛浆为度，振捣时不得紧靠模板、拉杆或预埋件进行振捣。b混凝土浇筑应连续进行，如因故必须间断时，其间断时间应小于前层混凝土的允许可重塑时间。6.劳动组织劳动力配备计划表937材料要求a原材料
15、：水泥、石子、砂、钢筋等由试验人员按规定进行检验，确保其原材料质量符合相应标准。b混凝土的拌和采用集中拌和，坍落度控制标准为160200mm。8设备机具配置1）起重吊装：汽车吊机等。2）模板、支架：钢模、竹胶板、方木、扣件式钢管支架、碗扣式钢管支架、万能杆件等。3）钢筋加工：钢筋弯曲机、钢筋切断机、钢筋调直机、电焊机等。4）模板加工：锯床、刨床、手电锯等。5）混凝土施工：混凝土搅拌站、装载机、混凝土搅拌运输车、混凝土泵车、振捣器等。6）测量：水准仪、全站仪、水准尺等。7）试验:混凝土试模，台秤，压力机等。8）电力设备：内燃发电机、变压器。9）安全生产：防护网、防落网、安全带、安全帽等。9质量控制及检测1.内在质量：墩台混凝土强度满足设计要求，钢筋保护层厚度不小于4cmo2、观感质量：墩台身混凝土表面平整，色泽均匀，接茬处无较大错台、跑模现象。局部蜂窝麻面已修补，外形
