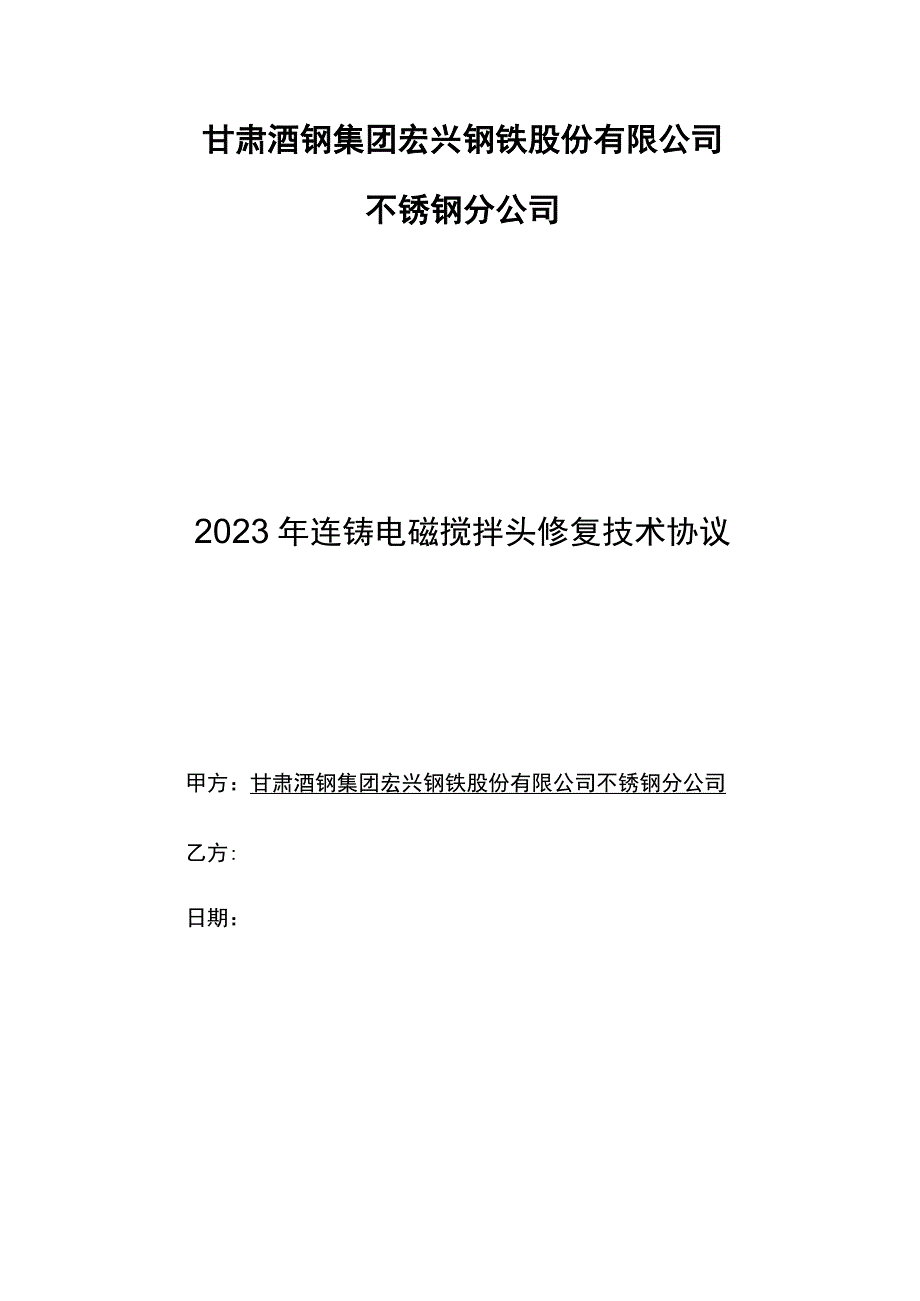

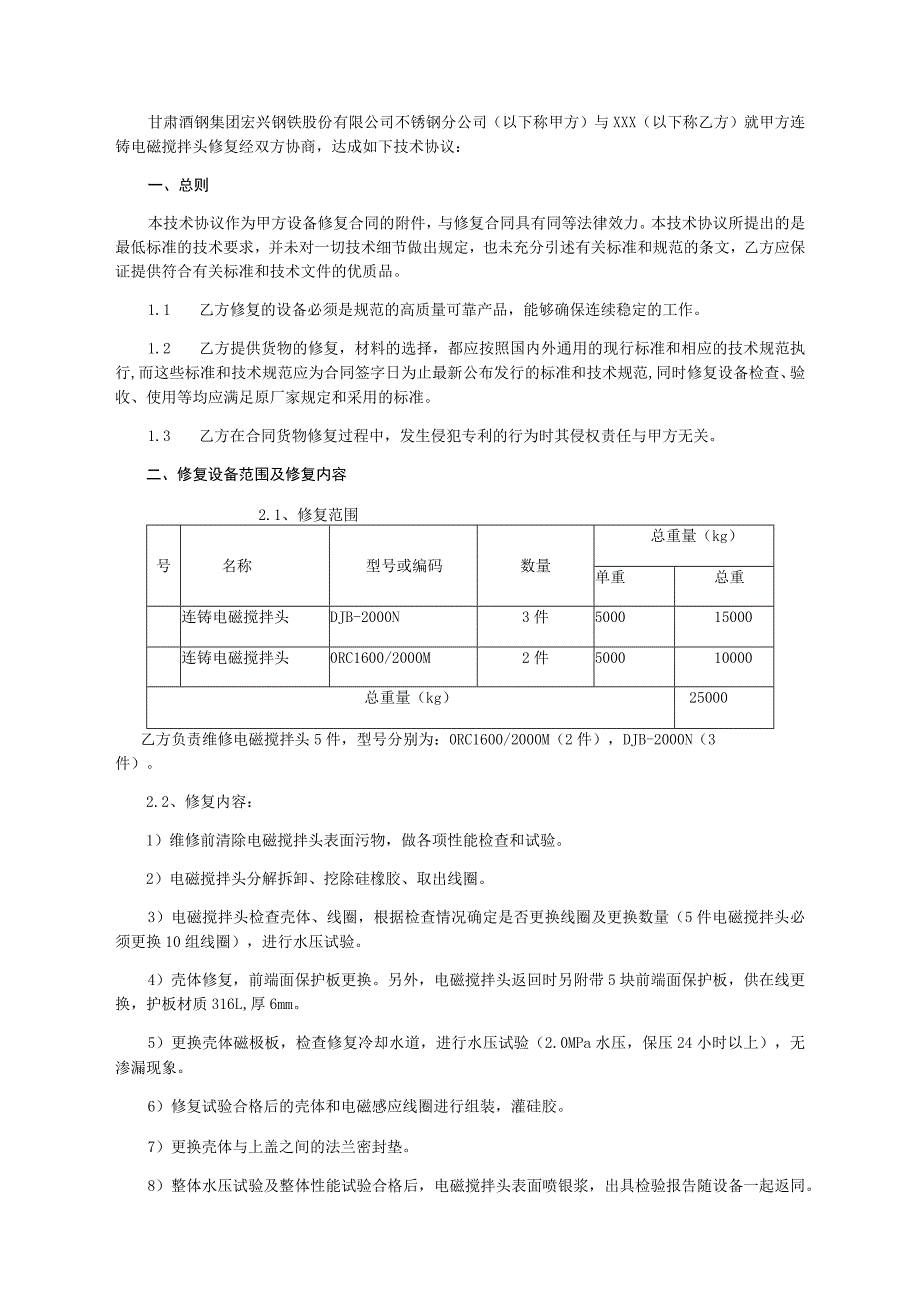

1、甘肃酒钢集团宏兴钢铁股份有限公司不锈钢分公司2023年连铸电磁搅拌头修复技术协议甲方：甘肃酒钢集团宏兴钢铁股份有限公司不锈钢分公司乙方:日期：甘肃酒钢集团宏兴钢铁股份有限公司不锈钢分公司（以下称甲方）与XXX（以下称乙方）就甲方连铸电磁搅拌头修复经双方协商，达成如下技术协议：一、总则本技术协议作为甲方设备修复合同的附件，与修复合同具有同等法律效力。本技术协议所提出的是最低标准的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，乙方应保证提供符合有关标准和技术文件的优质品。1.1 乙方修复的设备必须是规范的高质量可靠产品，能够确保连续稳定的工作。1.2 乙方提供货物的修复，
2、材料的选择，都应按照国内外通用的现行标准和相应的技术规范执行,而这些标准和技术规范应为合同签字日为止最新公布发行的标准和技术规范,同时修复设备检查、验收、使用等均应满足原厂家规定和采用的标准。1.3 乙方在合同货物修复过程中，发生侵犯专利的行为时其侵权责任与甲方无关。二、修复设备范围及修复内容2.1、修复范围号名称型号或编码数量总重量（kg）单重总重连铸电磁搅拌头DJB-2000N3件500015000连铸电磁搅拌头0RC1600/2000M2件500010000总重量（kg）25000乙方负责维修电磁搅拌头5件，型号分别为：0RC1600/2000M（2件），DJB-2000N（3件）。2.
3、2、修复内容：1）维修前清除电磁搅拌头表面污物，做各项性能检查和试验。2）电磁搅拌头分解拆卸、挖除硅橡胶、取出线圈。3）电磁搅拌头检查壳体、线圈，根据检查情况确定是否更换线圈及更换数量（5件电磁搅拌头必须更换10组线圈），进行水压试验。4）壳体修复，前端面保护板更换。另外，电磁搅拌头返回时另附带5块前端面保护板，供在线更换，护板材质316L,厚6mm。5）更换壳体磁极板，检查修复冷却水道，进行水压试验（2.0MPa水压，保压24小时以上），无渗漏现象。6）修复试验合格后的壳体和电磁感应线圈进行组装，灌硅胶。7）更换壳体与上盖之间的法兰密封垫。8）整体水压试验及整体性能试验合格后，电磁搅拌头表面

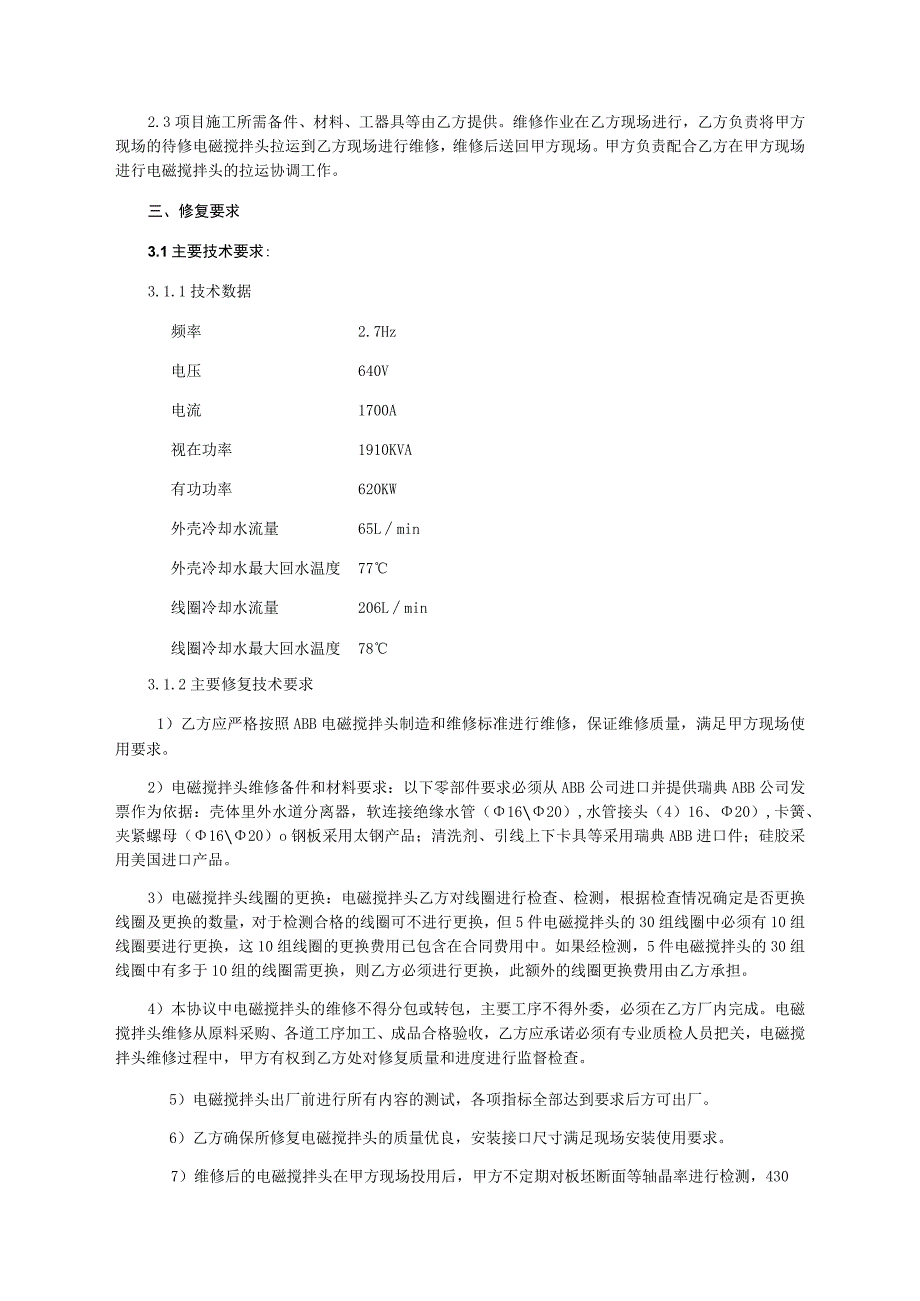

4、喷银浆，出具检验报告随设备一起返同。2.3项目施工所需备件、材料、工器具等由乙方提供。维修作业在乙方现场进行，乙方负责将甲方现场的待修电磁搅拌头拉运到乙方现场进行维修，维修后送回甲方现场。甲方负责配合乙方在甲方现场进行电磁搅拌头的拉运协调工作。三、修复要求3.1主要技术要求:3.1.1技术数据频率2.7Hz电压640V电流1700A视在功率1910KVA有功功率620KW外壳冷却水流量65Lmin外壳冷却水最大回水温度77线圈冷却水流量206Lmin线圈冷却水最大回水温度783.1.2主要修复技术要求1）乙方应严格按照ABB电磁搅拌头制造和维修标准进行维修，保证维修质量，满足甲方现场使用要求。
5、2）电磁搅拌头维修备件和材料要求：以下零部件要求必须从ABB公司进口并提供瑞典ABB公司发票作为依据：壳体里外水道分离器，软连接绝缘水管（1620）,水管接头（4）16、20）,卡簧、夹紧螺母（1620）o钢板采用太钢产品；清洗剂、引线上下卡具等采用瑞典ABB进口件；硅胶采用美国进口产品。3）电磁搅拌头线圈的更换：电磁搅拌头乙方对线圈进行检查、检测，根据检查情况确定是否更换线圈及更换的数量，对于检测合格的线圈可不进行更换，但5件电磁搅拌头的30组线圈中必须有10组线圈要进行更换，这10组线圈的更换费用已包含在合同费用中。如果经检测，5件电磁搅拌头的30组线圈中有多于10组的线圈需更换，则乙方必
6、须进行更换，此额外的线圈更换费用由乙方承担。4）本协议中电磁搅拌头的维修不得分包或转包，主要工序不得外委，必须在乙方厂内完成。电磁搅拌头维修从原料采购、各道工序加工、成品合格验收，乙方应承诺必须有专业质检人员把关，电磁搅拌头维修过程中，甲方有权到乙方处对修复质量和进度进行监督检查。5）电磁搅拌头出厂前进行所有内容的测试，各项指标全部达到要求后方可出厂。6）乙方确保所修复电磁搅拌头的质量优良，安装接口尺寸满足现场安装使用要求。7）维修后的电磁搅拌头在甲方现场投用后，甲方不定期对板坯断面等轴晶率进行检测，430钢种等轴晶率必须大于50%,410S钢种等轴晶率必须大于40%,如果因电磁搅拌头维修质量
7、问题导致等轴晶率达不到此要求，则乙方须对甲方进行赔偿，赔偿额为合同总价的25%；同时，该电磁搅拌头立即下线，由乙方负责进行返修，返修的所有费用由乙方承担。3.2工况条件：3.2.1电磁搅拌头用于甲方不锈钢板坯连铸机电磁搅拌装置，位于弯曲段下部外弧侧。连铸机浇铸断面宽8001600mm,厚22Omnb正常拉速L0L2mInin,现场条件高温、蒸汽大。3.3外观质量要求3.3.1电磁搅拌头外观尺寸不得发生改变，外观完好、清洁无油污等杂物。3.3.2电缆进线口密封完好，无杂物、无变形、无破损。3.3.3电磁搅拌观察窗盖板及密封胶皮平整无变形。3.3.4所有介质管口封堵完好，无破损，现场可以快速准确进
8、行更换。3.3.5乙方不得对电缆进线口锁紧螺栓孔进行更改，如需更改则必须随机携带相应数量的锁紧螺母。3.4质量验收3.4.1检验方法：外观检查，测量3.4.2检测工具：卷尺、IOoOV绝缘摇表、高斯计3.4.3验收标准：3.4.3.1外观尺寸测量电磁搅拌头外观尺寸与图纸要求一致,外观质量满足规定要求,上线能够正确安装到位,与其它设备无干涉。3.4,3.2绝缘值测试修复后的电磁搅拌头在上线前使用100OV摇表进行绝缘检测，常温下相间绝缘值大于500兆欧，对地绝缘值大于10兆欧。3.3.3.3上线测试修复后的电磁搅拌头必须保证冷却水管路密封良好，无泄漏；3.3.3.4电磁搅拌强度测试测试位置：结晶
9、器上沿向下360Omnb距离结晶器外弧100m鹏常规修复测试条件：常规修复的电磁搅拌头在输出电流1700A,频率2.7Hz,搅拌周期30S,按照上述的测试位置利用高斯计进行测量，所测实际值不得小于下表值。测试位置左600mm左400mm左200mm结晶器中心右200mm右400mm右600mm目标值0.68KG1.5KG1.94KG1.99KG1.97KG1.86KG1.37KG实测值3.5包装及标识3.5.1包装：电磁搅拌头的包装必须能够防水防潮和防碰撞，适于长途运输和搬运，保证在没有任何损坏和腐蚀的情况下安全运抵甲方现场。3.5.2标识：包装物上要注明物料名称、设备编码及生产厂家。3.5.
10、3电磁搅拌头的测试报告、装箱单等随机文件应用塑料袋封装并放在包装箱内。3.5.4箱面各种标记必须齐全，如箱号、名称、合同号、收货单位等。四、质保期要求货物的质量保证期为：电磁搅拌头调试合格并正式上线后连续使用6个月。在质保期内出现的所有维修质量问题，乙方必须及时无偿予以解决。由甲方原因导致的非正常下线不在乙方质保范围内。五、售后服务要求1.1 本合同设备在甲方现场安装、调试、试车期间，根据甲方的要求，乙方制造厂应委派技术人员进行现场技术服务，向甲方进行技术交底工作，对甲方的有关人员进行培训，并负责解决设计及制造质量方面存在的问题。1.2 对于质保期内出现的设备修复质量问题，应甲方要求，乙方制造
11、厂应在接到甲方通知后3天内委派技术人员到甲方现场解决处理。5. 3质保期内如因设备本身修复引起的质量问题，发生的费用由乙方承担。六、双方责任5.1 甲方责任5.1.1 甲方向乙方提供必要的设备技术参数和图纸。6. 1.2甲方有责任向乙方提供电磁搅拌头的使用工况及目前使用中存在的问题。7. 1.3甲方负责配合乙方在甲方现场进行电磁搅拌头的拉运协调工作。6.2乙方责任6.2.1乙方应熟悉掌握甲方的工况和工艺情况，修复的备件应保证满足甲方要求的上述技术要求以及工况使用条件，确保甲方的正常使用。如果因乙方修复产生新的瑕疵缺陷的，乙方须负责赔偿。6.2.2乙方采购的备件必须注明原生产厂家。6.2.3乙方
12、修复的电磁搅拌头在出厂前须进行检测，向甲方提供相关的检测报告。6.2.4乙方对修复的工艺、质量控制和产品检查、验收等均应符合国家标准，同时修复设备检查、验收、使用等均应满足原厂家规定和采用的标准。6.2.5乙方应及时拉运电磁搅拌头送修，并在规定的工期内完成修复工作，满足甲方电磁搅拌头正常周转的要求。6.2.6乙方人员的安全由乙方自行负责，甲方不承担责任。七、双方确定因履行本协议应遵守的保密义务如下：甲方提供的图纸和资料，乙方要严格保密，如果因乙方原因导致图纸和资料泄密，引起的后果由乙方负责。八、资料交付要求8. 1乙方向甲方交付资料电磁搅拌头到货时附带以下资料:产品合格证，出厂检验报告（报告中
13、包括线圈冷却水、外壳冷却水的流量以及电磁搅拌头电气试验等数据），修复前的检查测试报告以及主要的修复内容说明。九、违约责任8.1 由于维修质量原因导致电磁搅拌头到货后无法在甲方现场顺利安装使用，乙方必须对该电磁搅拌头进行返修，并在甲方要求的期限内完成，由此产生的费用由乙方承担。9. 2质保期内，由于维修质量原因导致电磁搅拌头无法正常使用，乙方必须对该电磁搅拌头进行返修，并在甲方要求的期限内完成，由此产生的费用由乙方承担。10. 甲方在使用电磁搅拌头过程中，如因电磁搅拌头维修质量原因导致甲方发生生产、设备、人身或产品质量事故，乙方除免费维修外，甲方将从应向乙方支付的合同价款中扣除相应的违约金，视情
14、况严重程度，违约金金额为该批次电磁搅拌头修复价格的25乐11. 如果因电磁搅拌头维修质量问题导致电磁搅拌强度及使用寿命达不到技术要求，则乙方须对甲方进行赔偿，赔偿额为合同总价的25版同时，该电磁搅拌头立即下线，由乙方负责进行返修，返修的所有费用由乙方承担。12. 5电磁搅拌头分5批次修复，修复工期为45天，每次送修后45天内电磁搅拌头返回甲方现场。乙方按此要求向甲方准时供货，由于乙方原因导致电磁搅拌头交货延误，每延误一天，扣除乙方该批次电磁搅拌头修复价格的0.5%作为违约金。如甲方有紧急需要，应提前7天通知乙方，乙方应全力配合甲方，满足甲方的紧急需求。十、其它10.1乙方按甲方要求及时发货，并对运输过程中造成的丢失、损坏等负责，不能以任何理由影响交货期。13. 2本协议中未尽事宜，双方协商解决。14. 3本协议一式四份，甲方三份，乙方一份。甲方：甘肃酒钢集团宏兴钢铁股份有限公司乙方：不锈钢分公司甲方代表：乙方代表：年月日年月日
