1、电气安装施工方案5.10.1施工准备(1)熟悉施工图样，弄清设计意图，包括了解土建的结构、装修等，通过会审图样和技术交底，把问题在施工前给予解决。熟悉有关电气工程的技术规范，国家验收规范等。(2)施工员、技术员反复核实图样，落实施工部署及施工方案；对需要变更的部分及时汇同建设单位、设计单位办理洽商手续；及时准确做好隐预检项目记录。(3)做好本工程与外施工队的配合如音响、灯光队伍的配合。5.10.2施工程序(1)准备阶段看图一图样会审一提出材料设备计划一材料设备验收入库、保存一编制施工技术方案一施工机具准备(2)施工阶段技术交底一材料发放一配合土建预埋、预留；接地装置、吊顶内管路敷设；金属线槽、

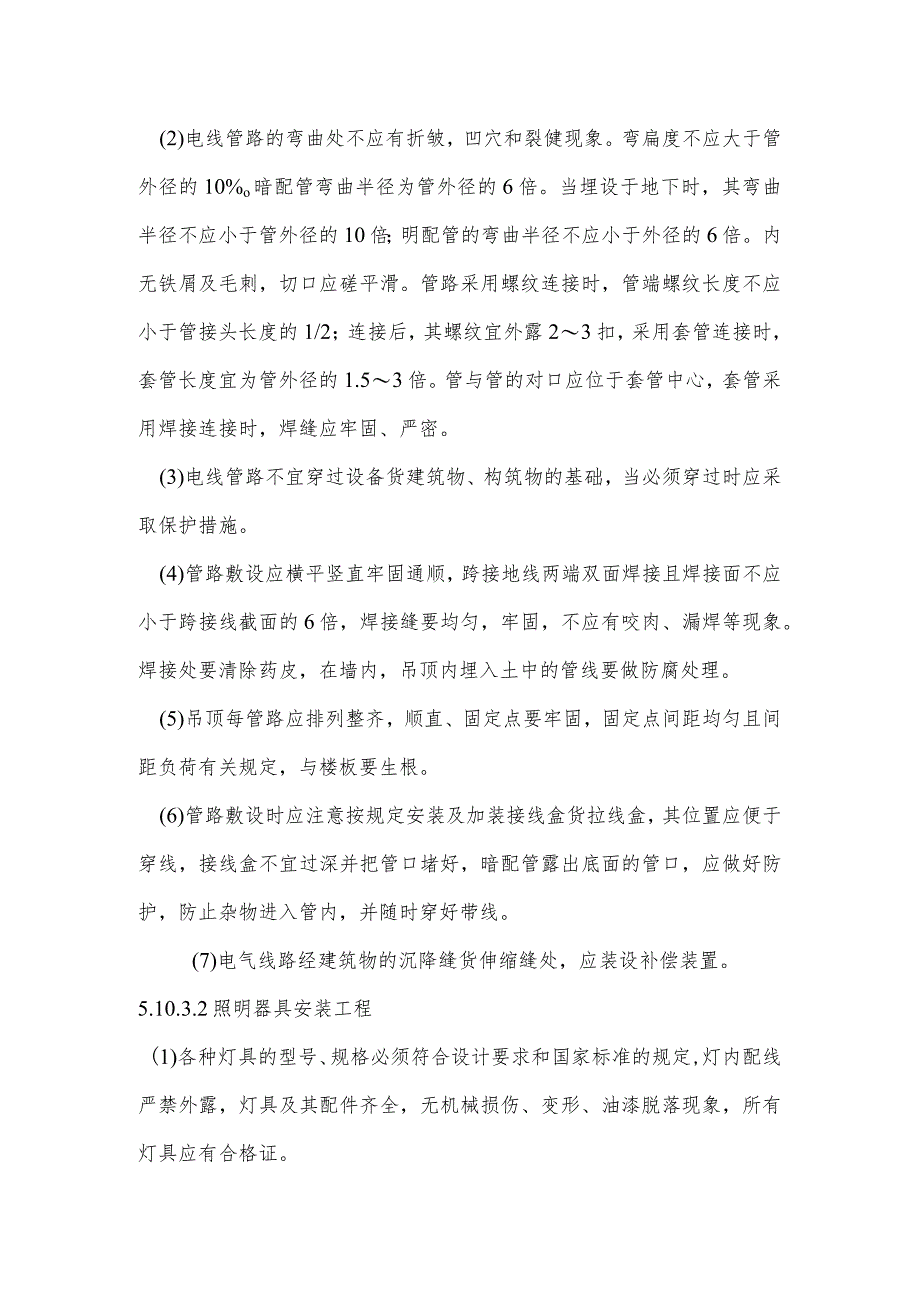

2、梯架安装一扫管、穿线、电缆敷设；盘、柜安装一电器照明器具安装。(3)交工阶段低压配电柜送电一照明通电f照明试运行一全负荷试运。5.10.3施工方法5.10.3.1管线敷设工程(1)暗配的电线管路宜留最近的管线敷设，并应减少弯曲，埋入墙内管线，其保护层不应小于15mm。(2)电线管路的弯曲处不应有折皱，凹穴和裂健现象。弯扁度不应大于管外径的10%o暗配管弯曲半径为管外径的6倍。当埋设于地下时，其弯曲半径不应小于管外径的10倍；明配管的弯曲半径不应小于外径的6倍。内无铁屑及毛刺，切口应磋平滑。管路采用螺纹连接时，管端螺纹长度不应小于管接头长度的1/2；连接后，其螺纹宜外露23扣，采用套管连接时，套
3、管长度宜为管外径的1.53倍。管与管的对口应位于套管中心，套管采用焊接连接时，焊缝应牢固、严密。(3)电线管路不宜穿过设备货建筑物、构筑物的基础，当必须穿过时应采取保护措施。(4)管路敷设应横平竖直牢固通顺，跨接地线两端双面焊接且焊接面不应小于跨接线截面的6倍，焊接缝要均匀，牢固，不应有咬肉、漏焊等现象。焊接处要清除药皮，在墙内，吊顶内埋入土中的管线要做防腐处理。(5)吊顶每管路应排列整齐，顺直、固定点要牢固，固定点间距均匀且间距负荷有关规定，与楼板要生根。(6)管路敷设时应注意按规定安装及加装接线盒货拉线盒，其位置应便于穿线，接线盒不宜过深并把管口堵好，暗配管露出底面的管口，应做好防护，防止

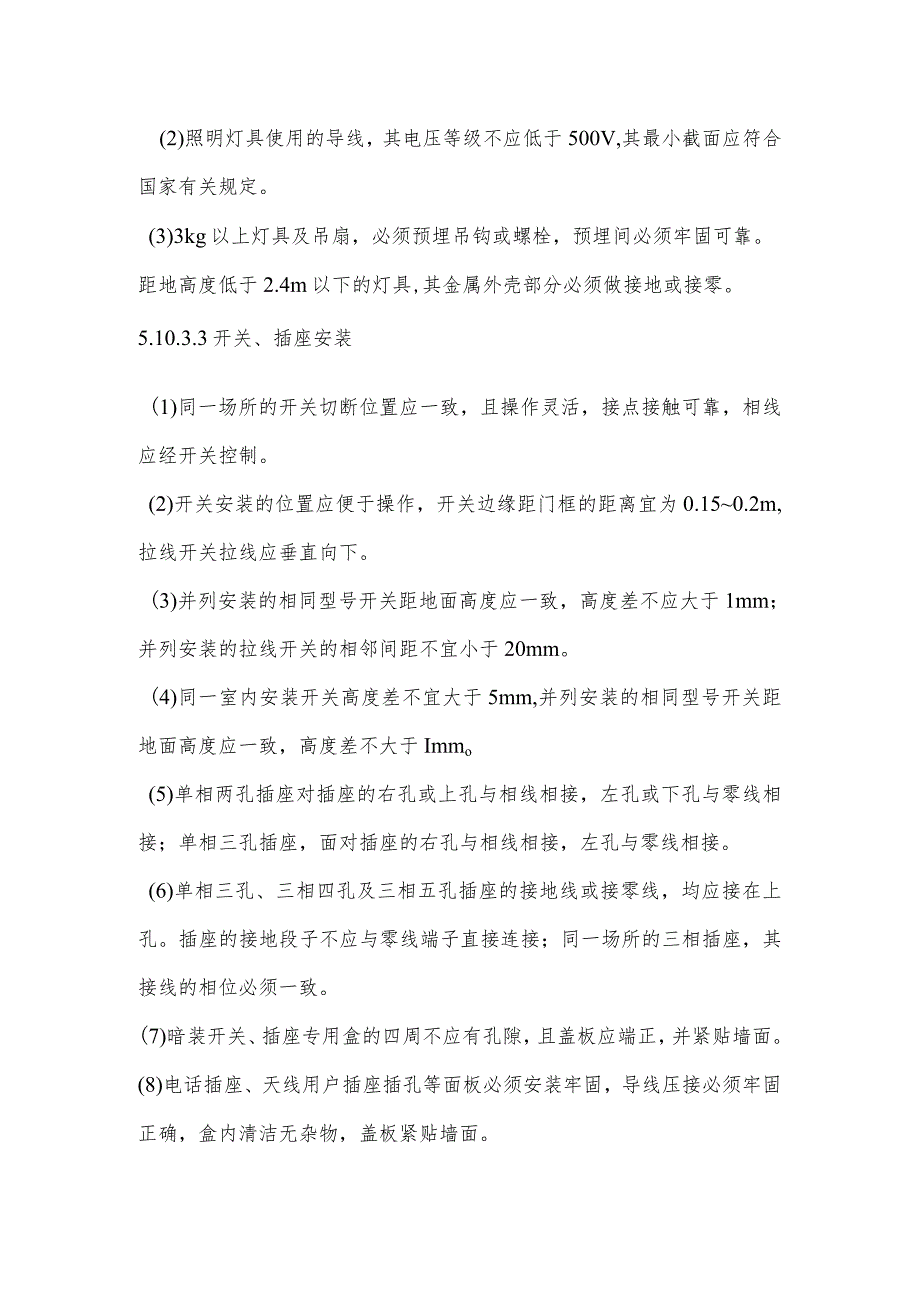

4、杂物进入管内，并随时穿好带线。(7)电气线路经建筑物的沉降缝货伸缩缝处，应装设补偿装置。5.10.3.2照明器具安装工程(1)各种灯具的型号、规格必须符合设计要求和国家标准的规定,灯内配线严禁外露，灯具及其配件齐全，无机械损伤、变形、油漆脱落现象，所有灯具应有合格证。(2)照明灯具使用的导线，其电压等级不应低于500V,其最小截面应符合国家有关规定。(3)3kg以上灯具及吊扇，必须预埋吊钩或螺栓，预埋间必须牢固可靠。距地高度低于2.4m以下的灯具,其金属外壳部分必须做接地或接零。5.10.3.3开关、插座安装(1)同一场所的开关切断位置应一致，且操作灵活，接点接触可靠，相线应经开关控制。(2)
5、开关安装的位置应便于操作，开关边缘距门框的距离宜为0.150.2m,拉线开关拉线应垂直向下。(3)并列安装的相同型号开关距地面高度应一致，高度差不应大于1mm；并列安装的拉线开关的相邻间距不宜小于20mm。(4)同一室内安装开关高度差不宜大于5mm,并列安装的相同型号开关距地面高度应一致，高度差不大于Immo(5)单相两孔插座对插座的右孔或上孔与相线相接，左孔或下孔与零线相接；单相三孔插座，面对插座的右孔与相线相接，左孔与零线相接。(6)单相三孔、三相四孔及三相五孔插座的接地线或接零线，均应接在上孔。插座的接地段子不应与零线端子直接连接；同一场所的三相插座，其接线的相位必须一致。(7)暗装开关、插座专用盒的四周不应有孔隙，且盖板应端正，并紧贴墙面。(8)电话插座、天线用户插座插孔等面板必须安装牢固，导线压接必须牢固正确，盒内清洁无杂物，盖板紧贴墙面。(9)当交流、直流或不同电压等级的插座安装在同一场所时，应有明显的区别，且必须选择不同结构、不同规格和不能互换的插座；其配套的插头应按交流、直流或不通电压等级区别使用。
