《矿粉掺量对混凝土性能的影响49260.docx》由会员分享，可在线阅读，更多相关《矿粉掺量对混凝土性能的影响49260.docx（5页珍藏版）》请在第壹文秘上搜索。

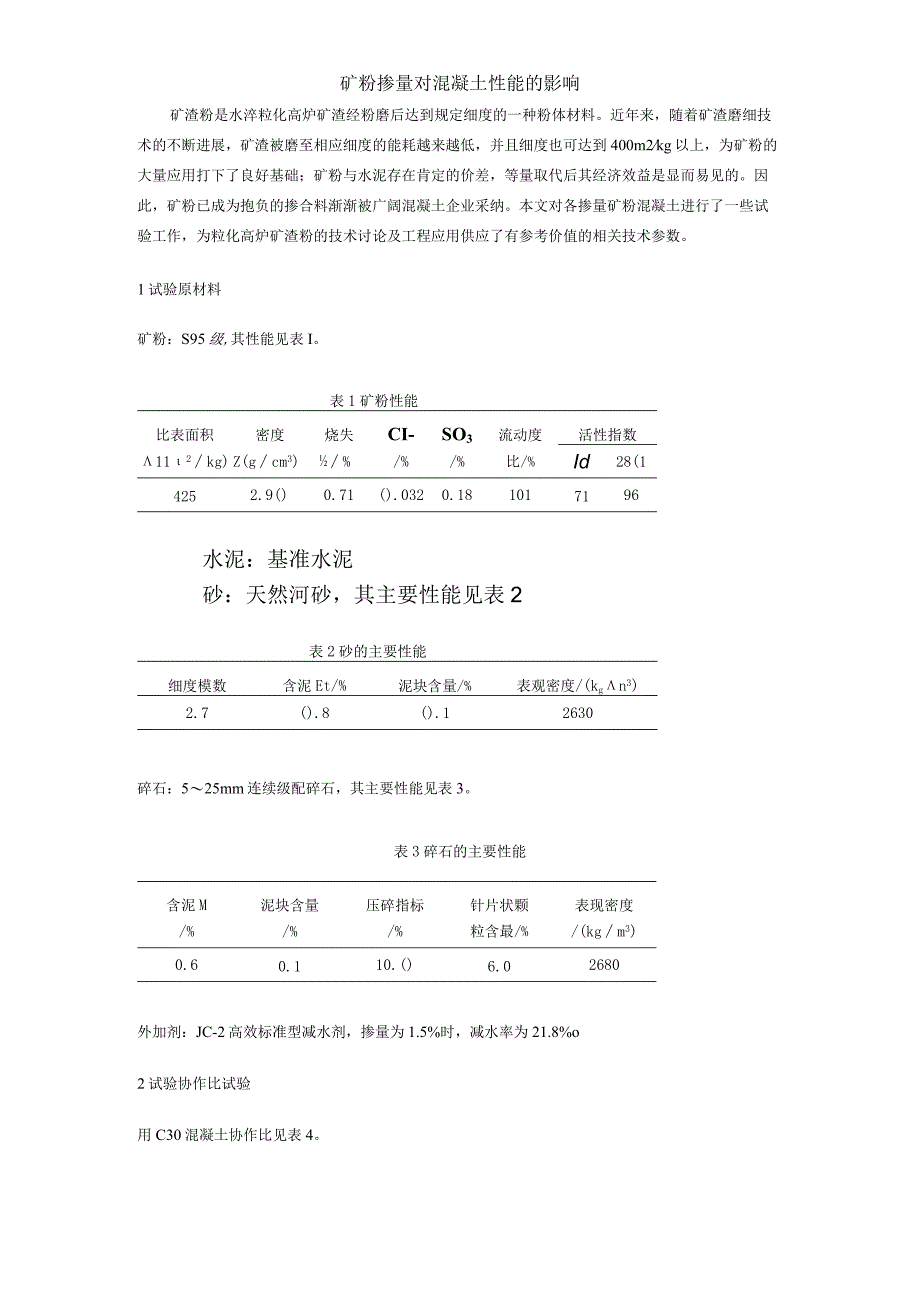

1、矿粉掺量对混凝土性能的影响矿渣粉是水淬粒化高炉矿渣经粉磨后达到规定细度的一种粉体材料。近年来，随着矿渣磨细技术的不断进展，矿渣被磨至相应细度的能耗越来越低，并且细度也可达到400m2kg以上，为矿粉的大量应用打下了良好基础；矿粉与水泥存在肯定的价差，等量取代后其经济效益是显而易见的。因此，矿粉已成为抱负的掺合料渐渐被广阔混凝土企业采纳。本文对各掺量矿粉混凝土进行了一些试验工作，为粒化高炉矿渣粉的技术讨论及工程应用供应了有参考价值的相关技术参数。1试验原材料矿粉：S95级,其性能见表I。表1矿粉性能比表面积密度烧失CI-SO3流动度活性指数112kg)Z(gcm3)%/%/%比/%Id28(14

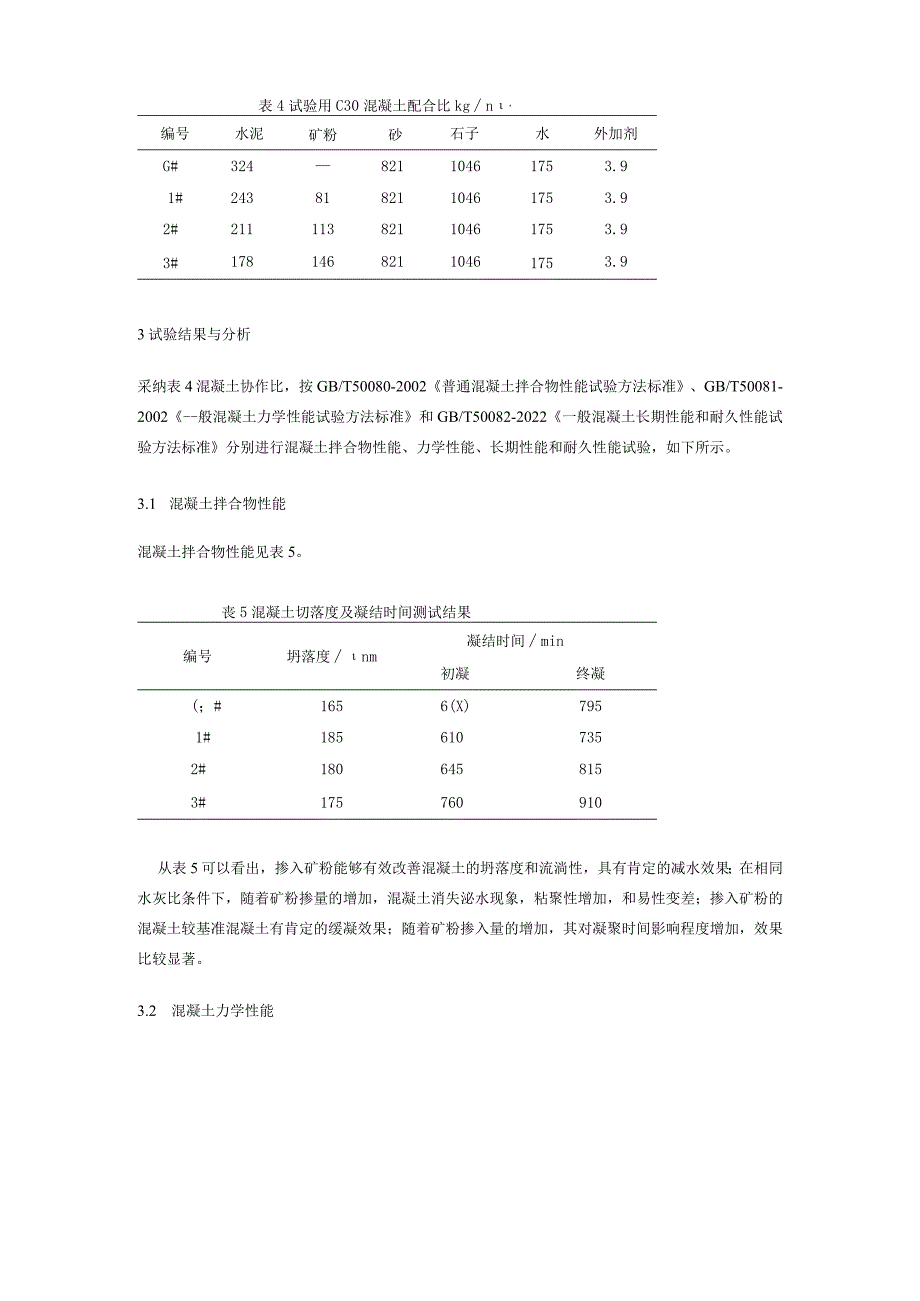

2、252.9()0.71().0320.181017196水泥：基准水泥砂：天然河砂，其主要性能见表2表2砂的主要性能细度模数含泥Et/%泥块含量/%表观密度/(kgn3)2.7().8().12630碎石：525mm连续级配碎石，其主要性能见表3。表3碎石的主要性能含泥M泥块含量压碎指标针片状颗表现密度/%/%/%粒含最/%/(kgm3)0.60.110.()6.02680外加剂：JC-2高效标准型减水剂，掺量为1.5%时，减水率为21.8%o2试验协作比试验用C30混凝土协作比见表4。表4试验用C30混凝土配合比kgn,编号水泥矿粉砂石子水外加剂G#32482110461753.91#243
3、8182110461753.92#21111382110461753.93#17814682110461753.93试验结果与分析采纳表4混凝土协作比，按GB/T50080-2002普通混凝土拌合物性能试验方法标准、GB/T50081-2002-般混凝土力学性能试验方法标准和GB/T50082-2022一般混凝土长期性能和耐久性能试验方法标准分别进行混凝土拌合物性能、力学性能、长期性能和耐久性能试验，如下所示。3.1 混凝土拌合物性能混凝土拌合物性能见表5。丧5混凝土切落度及凝结时间测试结果编号坍落度nm凝结时间min初凝终凝(；#1656(X)7951#1856107352#18064581

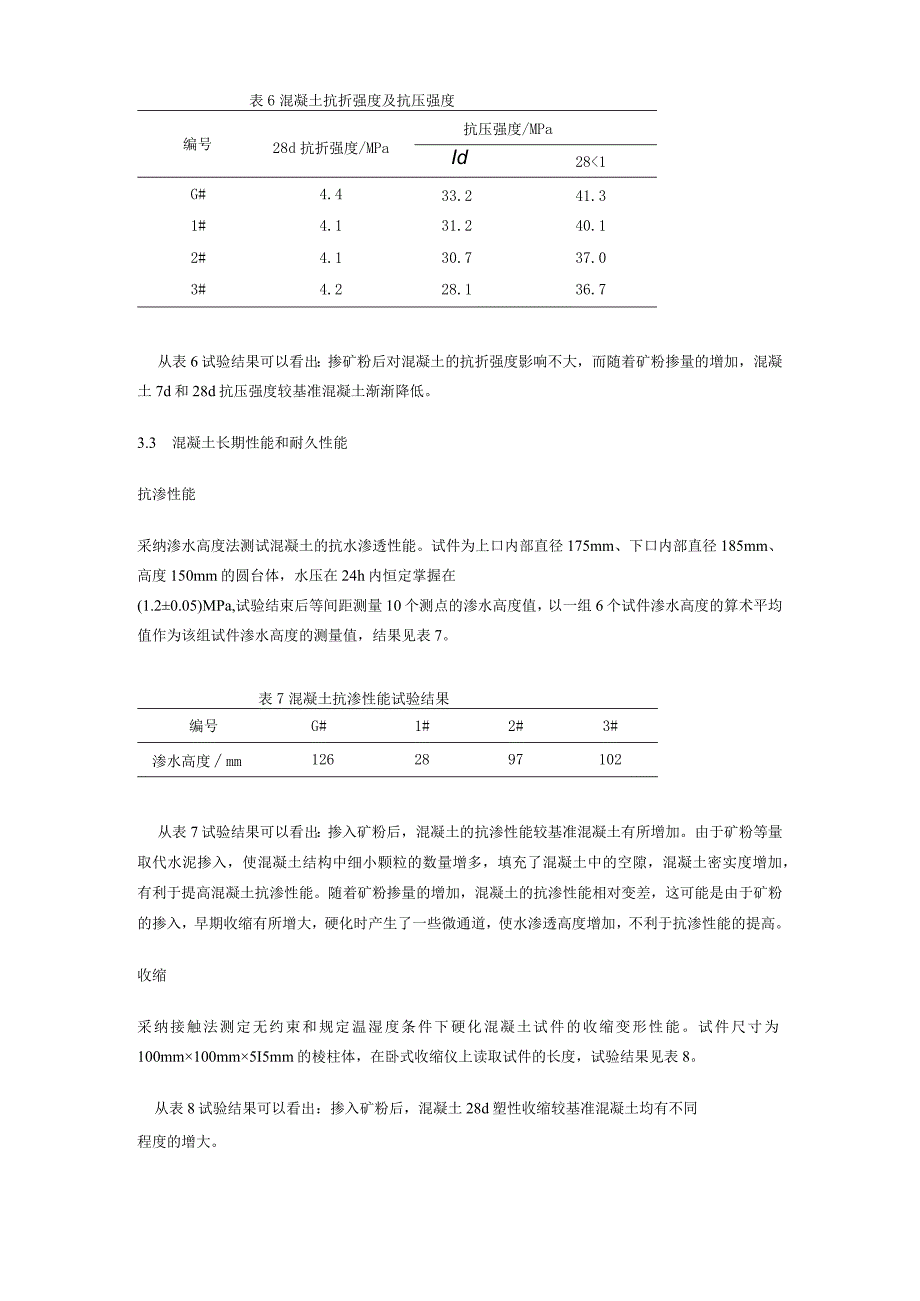

4、53#175760910从表5可以看出，掺入矿粉能够有效改善混凝土的坍落度和流淌性，具有肯定的减水效果；在相同水灰比条件下，随着矿粉掺量的增加，混凝土消失泌水现象，粘聚性增加，和易性变差；掺入矿粉的混凝土较基准混凝土有肯定的缓凝效果；随着矿粉掺入量的增加，其对凝聚时间影响程度增加，效果比较显著。3.2 混凝土力学性能表6混凝土抗折强度及抗压强度编号28d抗折强度/MPa抗压强度/MPaId281G#4.433.241.31#4.131.240.12#4.130.737.03#4.228.136.7从表6试验结果可以看出：掺矿粉后对混凝土的抗折强度影响不大，而随着矿粉掺量的增加，混凝土7d和28
5、d抗压强度较基准混凝土渐渐降低。3.3 混凝土长期性能和耐久性能抗渗性能采纳渗水高度法测试混凝土的抗水渗透性能。试件为上口内部直径175mm、下口内部直径185mm、高度150mm的圆台体，水压在24h内恒定掌握在(1.20.05)MPa,试验结束后等间距测量10个测点的渗水高度值，以一组6个试件渗水高度的算术平均值作为该组试件渗水高度的测量值，结果见表7。表7混凝土抗渗性能试验结果编号G#1#2#3#渗水高度mm1262897102从表7试验结果可以看出：掺入矿粉后，混凝土的抗渗性能较基准混凝土有所增加。由于矿粉等量取代水泥掺入，使混凝土结构中细小颗粒的数量增多，填充了混凝土中的空隙，混凝土
6、密实度增加，有利于提高混凝土抗渗性能。随着矿粉掺量的增加，混凝土的抗渗性能相对变差，这可能是由于矿粉的掺入，早期收缩有所增大，硬化时产生了一些微通道，使水渗透高度增加，不利于抗渗性能的提高。收缩采纳接触法测定无约束和规定温湿度条件下硬化混凝土试件的收缩变形性能。试件尺寸为100mm100mm5I5mm的棱柱体，在卧式收缩仪上读取试件的长度，试验结果见表8。从表8试验结果可以看出：掺入矿粉后，混凝土28d塑性收缩较基准混凝土均有不同程度的增大。碳化采纳在肯定浓度的二氧化碳气体介质中测定混凝土试件的碳化程度，试件尺寸为100mm100mm300mm,采纳石蜡密封，试验结果见表9。从表9试验结果可以
7、看出：基准混凝土及掺矿粉后的混凝土28d内基本无碳化，混凝土的抗碳化性能未随着矿粉的掺入而降低。抗氯离子渗透采纳混凝土试件的电通量为指标，测定混凝土的抗氯离子渗透性能。将质量浓度为3.0%的NaCl溶液和摩尔浓度为0.3moIL的NaOH溶液注入试件两侧，每隔IOmin纪录一次电流值，直至通电6h,试验结果见表IOo表8混凝土28d收缩性能编号G#1#2#3#收缩仅257.0384.6428.4378.8表9混凝上碳化试验结果编号碳化mn3d7d14d2&I（济OOO11#OOO12#OOO13#OOO1表1。混凝土28d抗尔离广渗透性能编号（济1#2#3#氯离子渗透（电通量）C1685138
8、71199857从表10试验结果可以看出，掺矿粉后能有效改善混凝土抗氯离子渗透性能，随着矿粉掺量的逐步增加，混凝土抗氯离子渗透性能显著增加。采纳尺寸为100mmXIoOmmX30Omm的棱柱体试件，每组3块，试件中预埋直径为6.5mm的Q235一般低碳钢热轧盘条钢筋，成型试件移入标准养护室养护28d后进行碳化，碳化时间为28d,碳化处理后马上移入潮湿环境中，放置56d后取出破型，先测其碳化深度，然后进行钢筋锈蚀程度的测定，试验结果见表11。表11混凝土中的钢筋锈蚀编号G#1#2#3#钢筋锈蚀失术率/%0.020.040.040.02从表11试验结果可以看出：基准混凝土和掺矿粉的混凝土破型后基本无碳化，钢筋无锈蚀的痕迹。究其缘由，一方面由于水泥水化，生成氢氧化钙，碱性环境下混凝土中钢筋表面生成一层稳定、致密、钝化的爱护膜，使钢筋不易锈蚀；另一方面，由于矿粉的掺入，混凝土结构更加密实，能有效阻挡空气中二氧化碳的侵入，有效地爱护了混凝土中的钢筋。4结语（1）矿粉的掺入，对混凝土具有定的减水效果，并有缓凝的功效，但会降低混凝土7d及28d抗压强度。（2）矿粉的掺入对混凝土的耐久性能有肯定程度的改善。随着矿粉掺量的提高，混凝土抗渗性能有所降低，但较基准混凝土仍有提高，混凝土抗氯离子渗透性能增加。（3）矿粉的掺入，增加了混凝土的硬化收缩，肯定程度上可能会造成混凝土的早期开裂。
