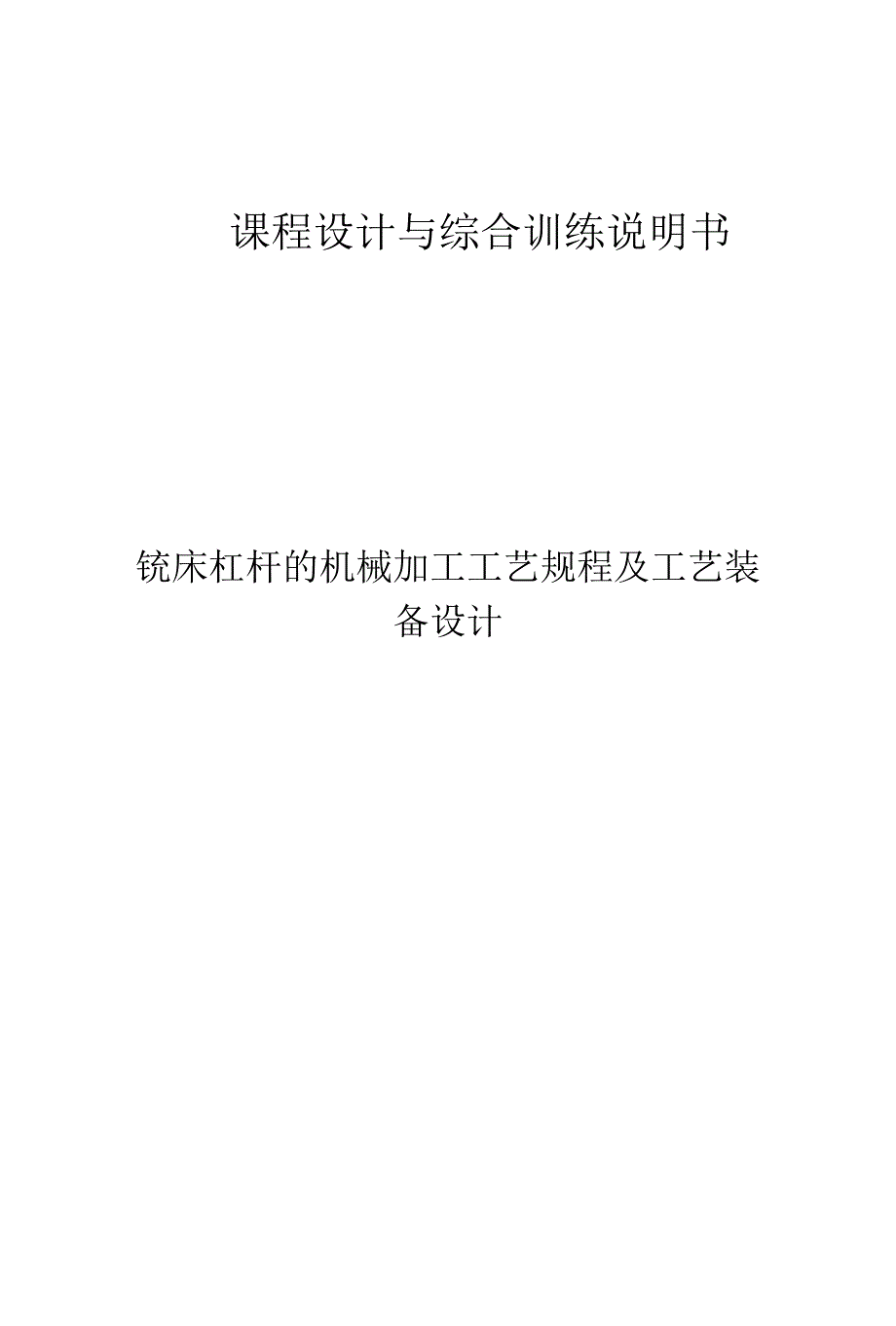

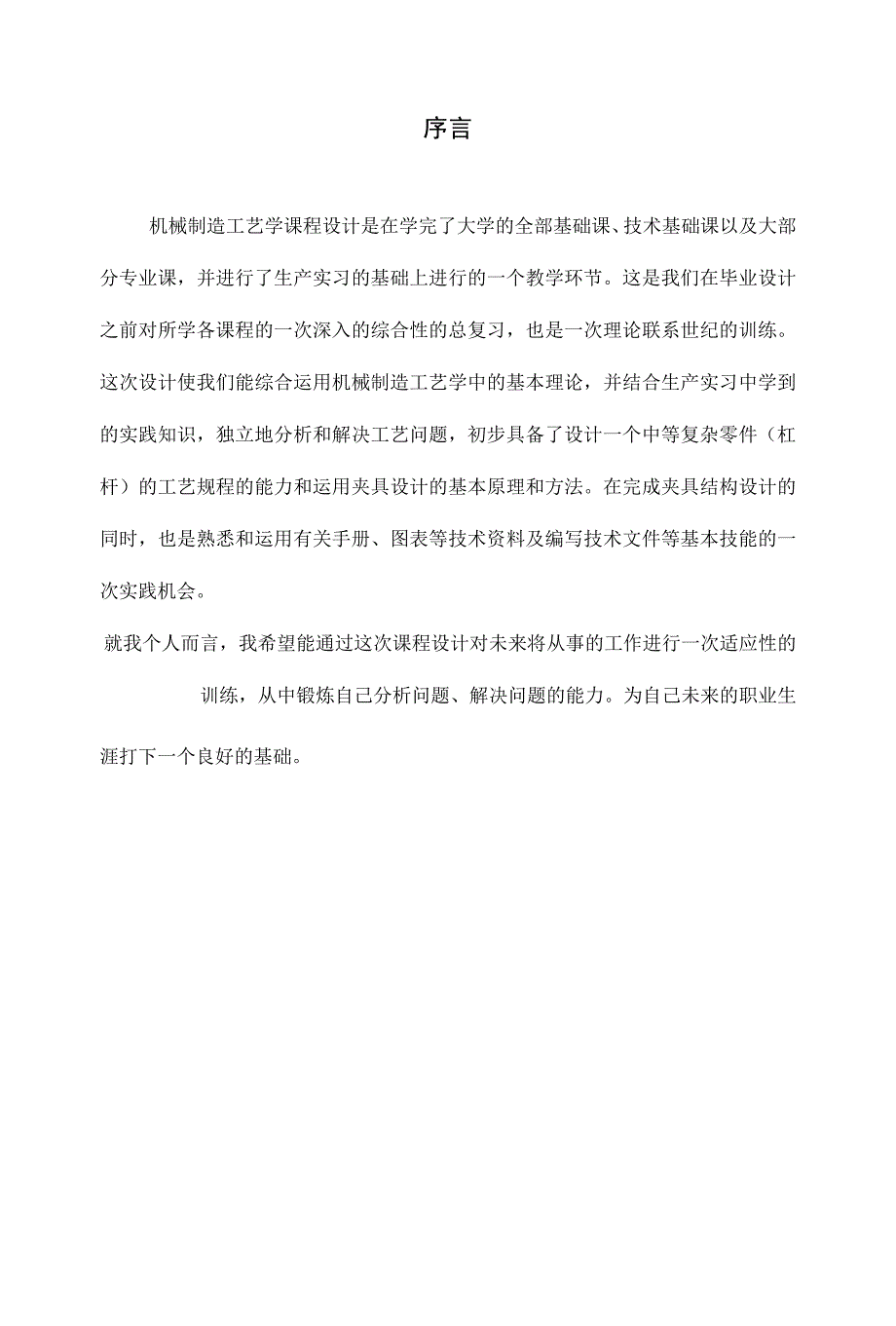

1、课程设计与综合训练说明书铳床杠杆的机械加工工艺规程及工艺装备设计序言机械制造工艺学课程设计是在学完了大学的全部基础课、技术基础课以及大部分专业课，并进行了生产实习的基础上进行的一个教学环节。这是我们在毕业设计之前对所学各课程的一次深入的综合性的总复习，也是一次理论联系世纪的训练。这次设计使我们能综合运用机械制造工艺学中的基本理论，并结合生产实习中学到的实践知识，独立地分析和解决工艺问题，初步具备了设计一个中等复杂零件（杠杆）的工艺规程的能力和运用夹具设计的基本原理和方法。在完成夹具结构设计的同时，也是熟悉和运用有关手册、图表等技术资料及编写技术文件等基本技能的一次实践机会。就我个人而言，我希望

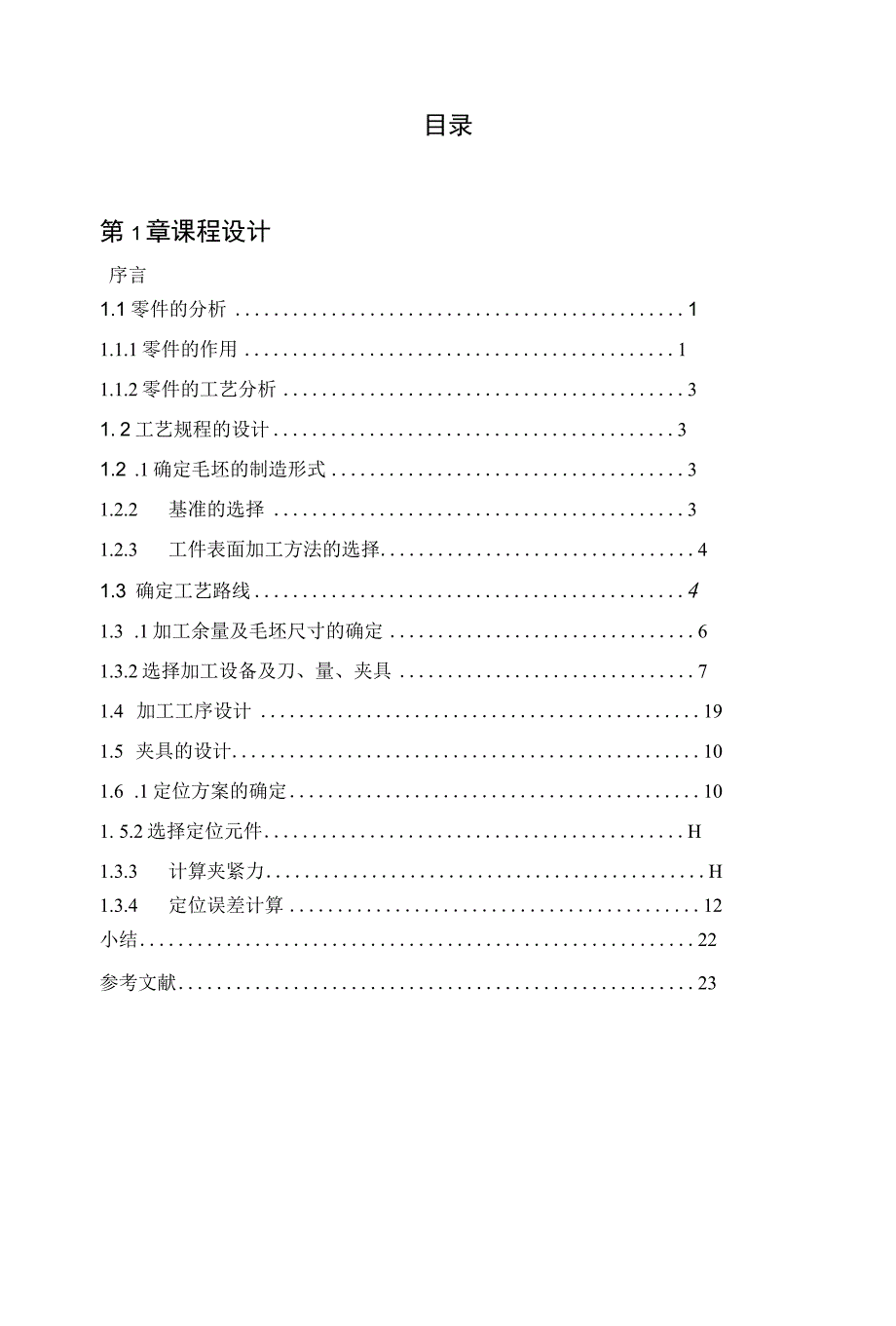

2、能通过这次课程设计对未来将从事的工作进行一次适应性的训练，从中锻炼自己分析问题、解决问题的能力。为自己未来的职业生涯打下一个良好的基础。目录第1章课程设计序言1.1零件的分析11.1.1零件的作用11.1.2零件的工艺分析31. 2工艺规程的设计31.2 .1确定毛坯的制造形式31.2.2 基准的选择31.2.3 工件表面加工方法的选择41.3 确定工艺路线41.3 .1加工余量及毛坯尺寸的确定61.3.2选择加工设备及刀、量、夹具71.4 加工工序设计191.5 夹具的设计101.6 .1定位方案的确定101. 5.2选择定位元件H1.3.3 计算夹紧力H1.3.4 定位误差计算12小结22
3、参考文献23铳床杠杆的机械工艺规程及机械装备设计第1章课程设计1.1零件的分析设计的具体要求包括：1 .零件图1张2 .毛坯图1张3 .机械加工工艺过程卡片1套4 .机械加工工序卡片1套5 .夹具总装图1张6 .夹具体零件图1张7 .课程设计说明书1份1.1.1 零件的作用题目所给定的零件是铳床杠杆。它的主要的作用是用来支承、固要求零件的配合符合要求。图IT为铳床杠杆的零件图，1-2为三维造型图。图1-1杠杆的零件图ZC图1-2杠杆的三维图1.1.2 零件的工艺分析杠杆的25(H9)孔的轴线和两个端面垂直度的要求,2X8(H7)孔的轴线与25H9孔的轴线有平行度要求.现分述如下：本夹具用于在立
4、式钻床上，加工8(H7)孔。工件以25(H9)孔及端面和水平面底、30的凸台分别在定位销10、活动V形块上实现完全定位。钻8(H7)mm孔时工件为悬臂，为防止工件加工时变形，采用了螺旋辅助支承7,当辅助支承7与工件接触后,用螺母2锁紧。要加工的主要工序包括:粗精铳宽度为40mm的上下平台、粗精铳30凸台的上下表面、钻25平9)的小孔、钻2X8(H7)的小孔、钻IO(H7)孔。加工要求有:40mm的平台的表面粗糙度各为Ra6.3um(上平台)、Ra3.2(下平台)、25(H9)和8(H7)孔表面粗糙度都为Ral.6um028(H7)孔有平行度分别为0.Ium（八）.0.15um（八）o10(H7
5、)孔的平行度为0.1UnI（八）.IO(H7)孔为Ra3.6um0杠杆有过渡圆角为R5,则其他的过渡圆角则为R3。其中主要的加工表面是孔中8(H7),要用8(H7)钢球检查。1.2 工艺规程的设计1.2.1 确定毛坯的制造形式零件的材料HT200。考虑到零件在工作中处于润滑状态，因此采用润滑效果较好的铸铁。由于零件年产量为5000件，达到大批量生产的水平，而且零件的轮廓尺寸不大，铸造表面质量的要求高，故可采用铸造质量稳定的，适合大批生产的金属模铸造。又由于零件的对称特性，故采取两件铸造在一起的方法，便于铸造和加工工艺过程，而且还可以提高生产率,保证加工质量。1.2.2 基准的选择(1)粗基准的
6、选择。对于本零件而言，按照粗基准的选择原则，选择本零件的加工表面就是宽度为中40InIn的肩面表面作为加工的粗基准，可用压板对肩台进行加紧，利用一组V形块支承40的外轮廓作主要定位，以消除z、z、y、y四个自由度。再以一面定位消除x、X两个自由度，达到完全定位,就可加工25(H9)的孔。(2)精基准的选择。精基准的选择主要应该考虑基准重合的问题，当设计基准与工序基准不重合时,应该进行尺寸换算。本工序中为了便于装夹，采用25(H7)的孔作为精基准。1.2.3 工件表面加工方法的选择本零件的加工表面有：粗精铳宽度为中40的上下平台、钻10(H7)孔、钻2X8+0.015的小孔、粗精铳30凸台的平台
7、。材料为HT200,加工方法选择如下：1、40ITml圆柱的上平台：公差等级为IT8IT10,表面粗糙度为Ra63,采用粗铳一精铳的加工方法。2、40mm圆柱的下平台：公差等级为IT8IT10,表面粗糙度为Ra3.2,采用采用粗铳一精铳的加工方法。3、030mm的凸台上下表面：公差等级为IT13,表面粗糙度为Ra6.3,采用粗铳一精铳的加工方法。4、钻25(H9)内孔：公差等级为IT6IT8,表面粗糙度为RaL6,采用钻孔f扩孔钻钻孔f精钱的加工方法，并倒1义45。内角。5、钻8(H7)内孔：公差等级为口6口8,表面粗糙度为11.6,采用钻孔一粗较一精钱的加工方法。6、钻中Io(H7)内孔：公
8、差等级为117IT8,表面粗糙度为Ra3.2,平行度为SlNm（八）,采用钻孔一粗钱一精钱的加工方法。1.3 确定工艺路线由于该零件生产类型为大批量生产,所以应尽量使工序集中来提高生产率,除此之外,还应降低生产成本。1、工艺路线方案一：铸造时效涂底漆工序I：粗精铳宽度为40m的上下平台和宽度为30mm的平台工序H：钻孔中25(H9)使尺寸达到中23mm工序m：扩孔钻钻孔25(H9)使尺寸达到24.8mm工序M较孔25(H9)使尺寸达到25(H9)工序V：钻、粗、精较2X0)8(H7)小孔使尺寸达到中8(H7)工序VI：钻10(H7)的内孔使尺寸达到9.8mm。工序VII：粗较IO(H7)内孔使
9、尺寸达到9.96mmo工序Vk精校中10(H7)内孔使尺寸达到中10(H7)mmo工序IX：检验入库。2、工艺路线方案二：铸造时效涂底漆工序I:粗精铳宽度为40mm的上下平台和宽度为30mm的平台。工序II：钻孔25(H9)使尺寸达到23mm。工序In：钻2X8(H7)的小孔使尺寸达到8(H7)工序IV：扩孔钻钻孔25(H9)使尺寸达到24.8mm工序V：较孔-25(H9)使尺寸达到中25(H9)工序VI：钻中10(H7)的内孔使尺寸达到9.8mm工序Vn：粗较中Io(H7)内孔使尺寸达到9.96mm工序VW：精锐10(H7)内孔使尺寸达到10(H7)mmo工序IX：粗较2*8(H7)小孔使尺
10、寸达到7.96mm。工序X：精较2X8(H7)小孔使尺寸达到中8(H7)o工序XI：检验入库。3、工艺方案的比较和分析：上述两种工艺方案的特点是：方案一是根据宽度为40mm的上下肩面作为粗基准，25(H9)孔作为精基准，所以就要加工25孔时期尺寸达到要求的尺寸，那样就保证了2义中8小孔的圆跳动误差精度等。而方案二则先粗加工孔25,而不进一步加工就钻8(H7),那样就很难保证2X8的圆度跳动误差精度。所以决定选择方案一作为加工工艺路线比较合理。具体工艺过程如下：1、工艺路线方案一：铸造时效涂底漆工序I：粗精铳宽度为中40mm的上下平台和宽度为30mm的平台(粗基准的选择如前所述)工序H：钻孔CD
11、25(H9)使尺寸达到23mm工序11I：扩孔钻钻孔25(H9)使尺寸达到24.8mm工序M较孔25(H9)使尺寸达到25(H9)工序V：钻、粗、精钱2X8(H7)小孔使尺寸达到8(H7)(以25定位)工序VI：钻Io(H7)的内孔使尺寸达到9.8mm工序V11:粗钱IO(H7)内孔使尺寸达到9.96mm工序Vllh精较CDIo(H7)内孔使尺寸达到中10(H7)mm工序IX：检验入库1.3.1 加工余量及毛坯尺寸的确定根据工件的原始资料及加工工艺，分别确定各加工表面的加工余量及毛坯尺寸:查参考文献(机械加工工艺简明手册)得:各加工表面表面总余量加工表面基本尺寸加工余量等级加工余量数值(mm)
12、说明40mm的上下平台40G4加工上下底面宽度30mm的平台30H3加工上表面030mm的凸台上下面30H3凸台上下面10(H7)孔IOH3加工内孔8(H7)孔8H3加工内孔25(H9)孔25G4加工内孔又由参考文献得出：主要毛坯尺寸及公差主要尺寸零件尺寸总余量毛坯尺寸公差CT2X8(H7)之间的中心距离168168410(H7)孔尺寸IO2.010325(H9)孔尺寸253.02548(H7)孔尺寸82.083图1-3零件的毛坯图1.3.2 选择加工设备及刀、量、夹具由于生产类型为大批生产，故加工设备宜以采用通用机床为主，辅以少量专用机床。其生产方式为以通用机床加专用夹具为主，辅以少量专用机
13、床的流水生产线。工件在各级床上的装卸及各机床间的传送均由人工完成。粗精铳宽度为40的上下平台和宽度为30mm的平台。考虑到工件的定位夹紧方案及夹具结构设计等问题，采用立铳，选择X5012立式铳床（参考文献：机械工艺设计手册，主编：李益民，机械工业出版社出版社），刀具选D=2mm的削平型立铳刀（参考文献：机械工艺设计手册，主编：李益民，机械工业出版社出版）、专用夹具、专用量具和游标卡尺。粗精铳宽度为中30皿11的凸台表面。采用X5021立式铳床，刀具选D=2mm的削平型铳刀，专用夹具、专用量检具和游标卡尺。钻孔中25（H9）使尺寸达到23m采用Z535型钻床，刀具选莫氏锥柄麻花钻（莫氏锥柄2号刀
