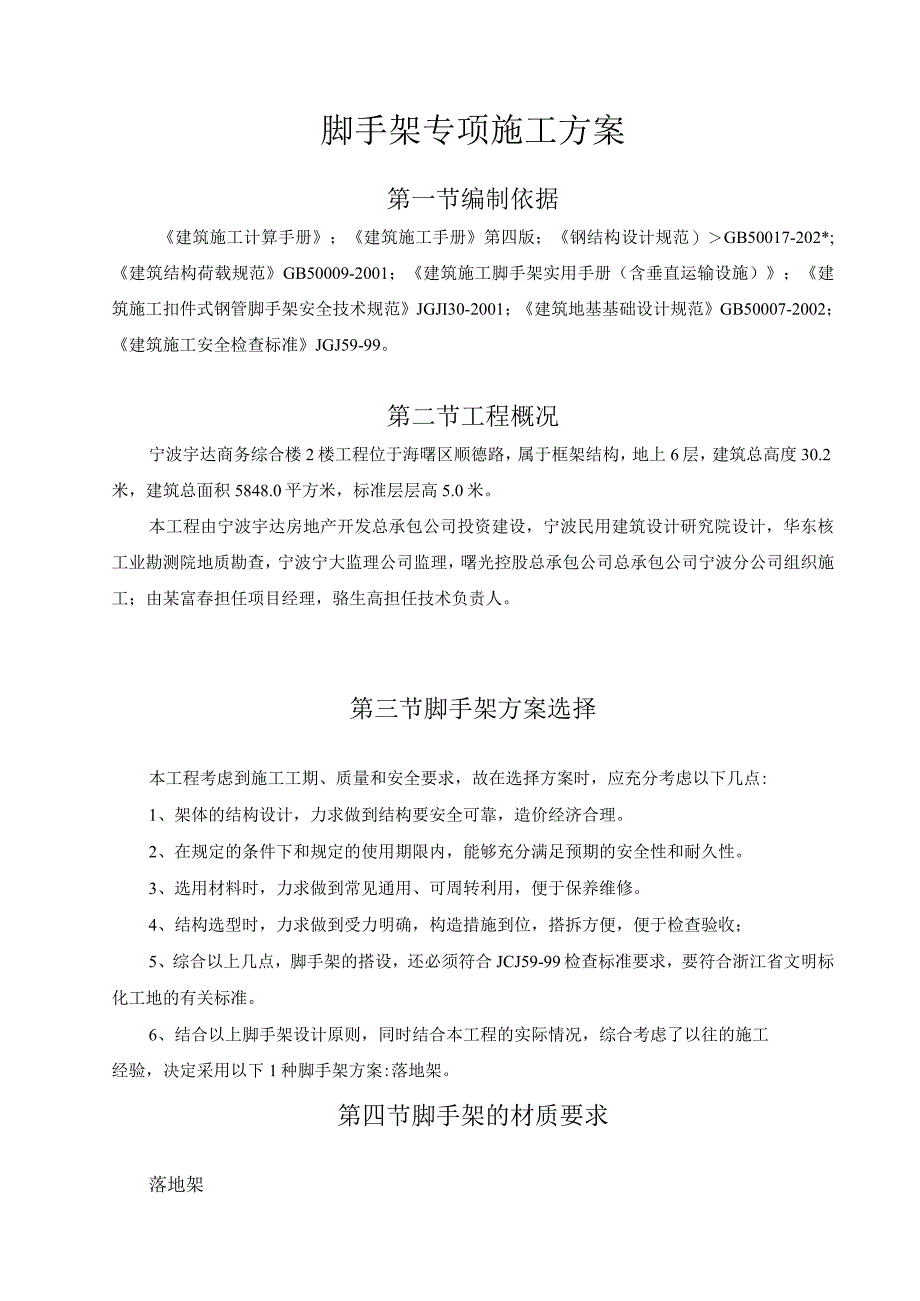

1、脚手架专项施工方案第一节编制依据建筑施工计算手册；建筑施工手册第四版；钢结构设计规范）GB50017-202*;建筑结构荷载规范GB50009-2001；建筑施工脚手架实用手册（含垂直运输设施）；建筑施工扣件式钢管脚手架安全技术规范JGJI30-2001；建筑地基基础设计规范GB50007-2002；建筑施工安全检查标准JGJ59-99。第二节工程概况宁波宇达商务综合楼2楼工程位于海曙区顺德路，属于框架结构，地上6层，建筑总高度30.2米，建筑总面积5848.0平方米，标准层层高5.0米。本工程由宁波宇达房地产开发总承包公司投资建设，宁波民用建筑设计研究院设计，华东核工业勘测院地质勘查，宁波宁
2、大监理公司监理，曙光控股总承包公司总承包公司宁波分公司组织施工；由某富春担任项目经理，骆生高担任技术负责人。第三节脚手架方案选择本工程考虑到施工工期、质量和安全要求，故在选择方案时，应充分考虑以下几点:1、架体的结构设计，力求做到结构要安全可靠，造价经济合理。2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。4、结构选型时，力求做到受力明确，构造措施到位，搭拆方便，便于检查验收；5、综合以上几点，脚手架的搭设，还必须符合JCJ59-99检查标准要求，要符合浙江省文明标化工地的有关标准。6、结合以上脚手架设计原则，

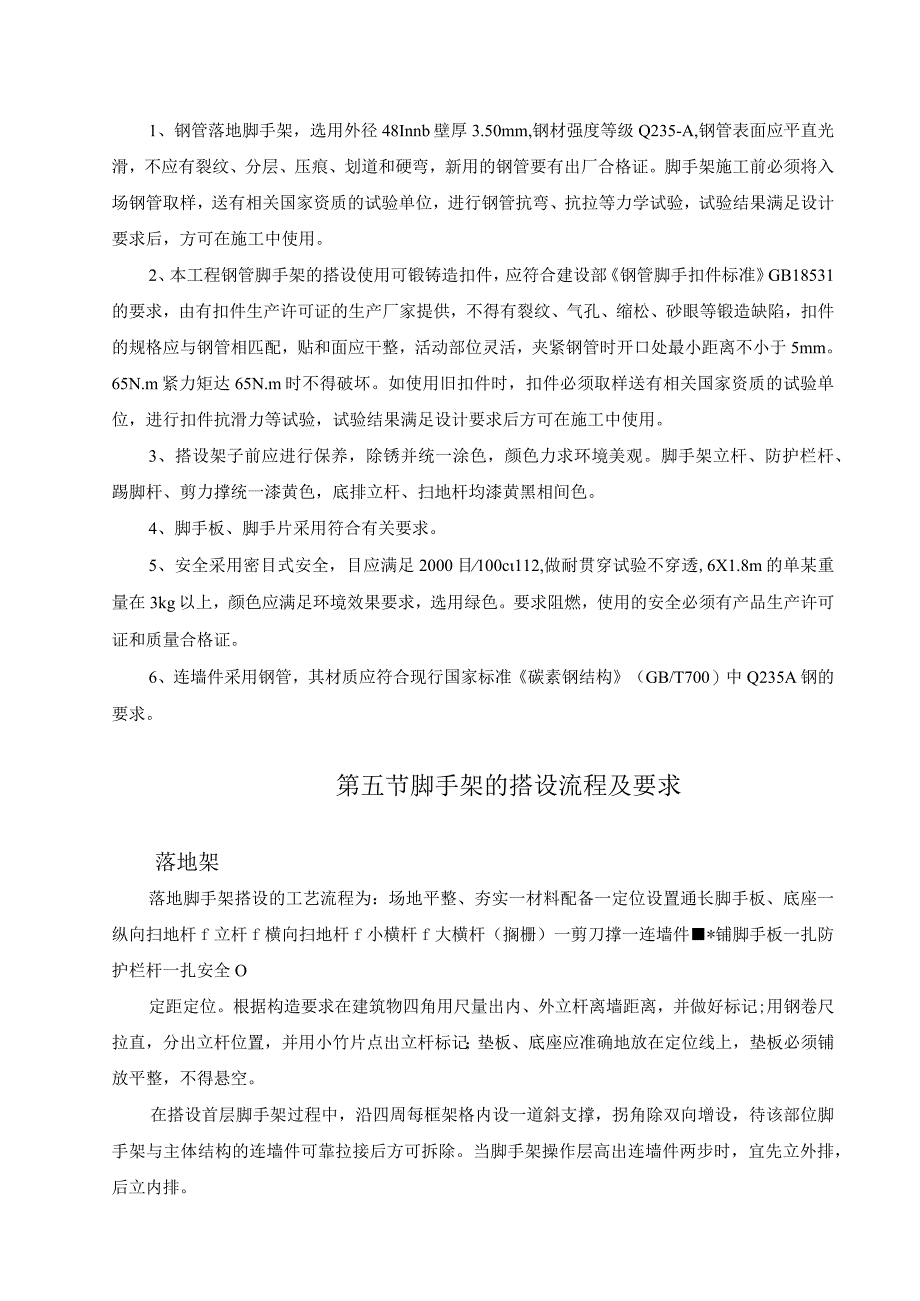

3、同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下1种脚手架方案:落地架。第四节脚手架的材质要求落地架1、钢管落地脚手架，选用外径48Innb壁厚3.50mm,钢材强度等级Q235-A,钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。2、本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部钢管脚手扣件标准GB18531的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管
4、相匹配，贴和面应干整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。65N.m紧力矩达65N.m时不得破坏。如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。3、搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。脚手架立杆、防护栏杆、踢脚杆、剪力撑统一漆黄色，底排立杆、扫地杆均漆黄黑相间色。4、脚手板、脚手片采用符合有关要求。5、安全采用密目式安全，目应满足2000目100c112,做耐贯穿试验不穿透,6X1.8m的单某重量在3kg以上，颜色应满足环境效果要求，选用绿色。要求阻燃，使用的安全必须有产品生产许可证和质
5、量合格证。6、连墙件采用钢管，其材质应符合现行国家标准碳素钢结构（GB/T700）中Q235A钢的要求。第五节脚手架的搭设流程及要求落地架落地脚手架搭设的工艺流程为：场地平整、夯实一材料配备一定位设置通长脚手板、底座一纵向扫地杆f立杆f横向扫地杆f小横杆f大横杆（搁栅）一剪刀撑一连墙件*铺脚手板一扎防护栏杆一扎安全O定距定位。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记;用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记；垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。在搭设首层脚手架过程中，沿四周每框架格内设一道斜支撑，拐角除双向增设，待该部位脚手架与主体结构的

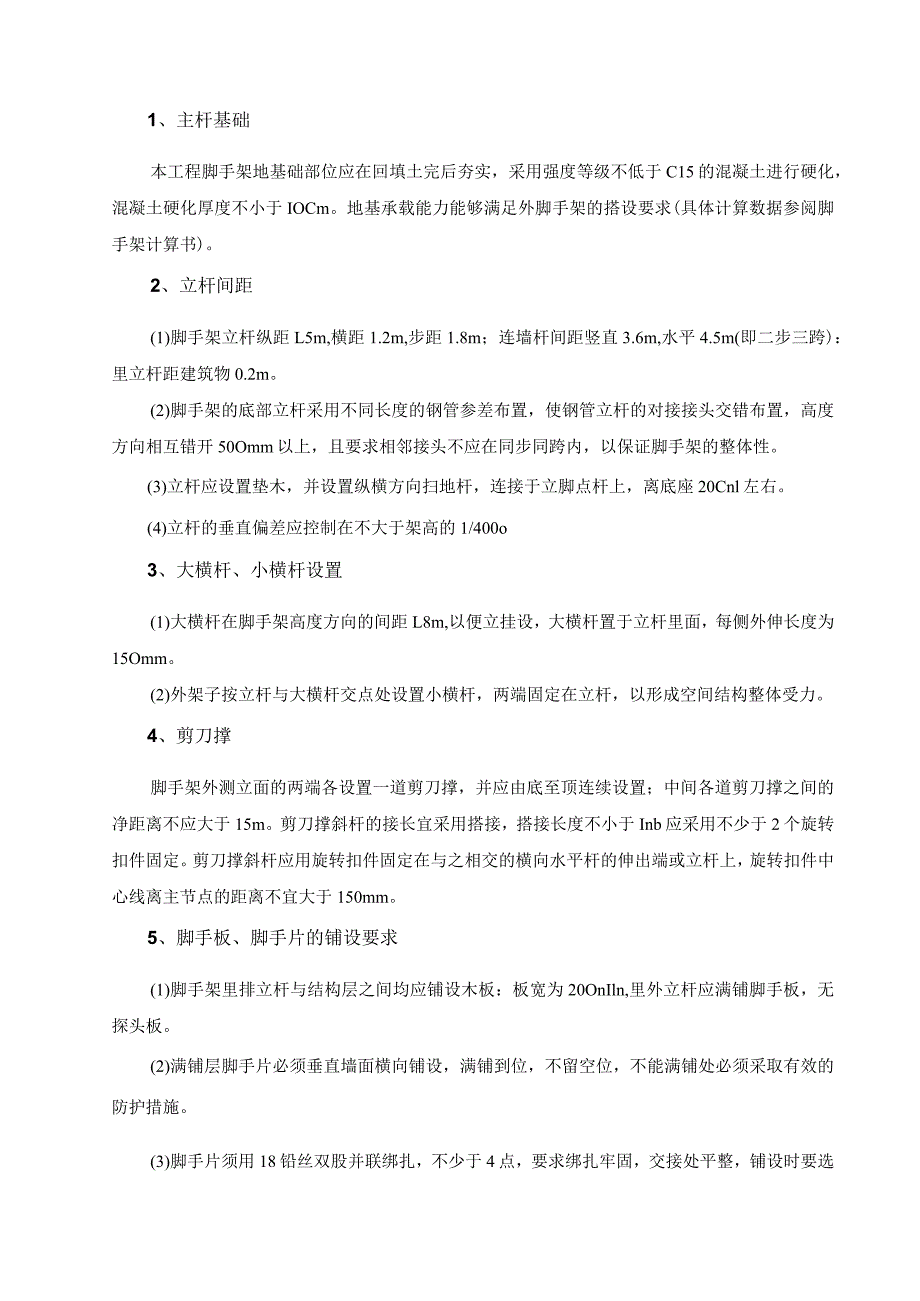

6、连墙件可靠拉接后方可拆除。当脚手架操作层高出连墙件两步时，宜先立外排，后立内排。1、主杆基础本工程脚手架地基础部位应在回填土完后夯实，采用强度等级不低于C15的混凝土进行硬化，混凝土硬化厚度不小于IOCm。地基承载能力能够满足外脚手架的搭设要求(具体计算数据参阅脚手架计算书)。2、立杆间距(1)脚手架立杆纵距L5m,横距1.2m,步距1.8m；连墙杆间距竖直3.6m,水平4.5m(即二步三跨)：里立杆距建筑物0.2m。(2)脚手架的底部立杆采用不同长度的钢管参差布置，使钢管立杆的对接接头交错布置，高度方向相互错开50Omm以上，且要求相邻接头不应在同步同跨内，以保证脚手架的整体性。(3)立杆应
7、设置垫木，并设置纵横方向扫地杆，连接于立脚点杆上，离底座20Cnl左右。(4)立杆的垂直偏差应控制在不大于架高的1/400o3、大横杆、小横杆设置(1)大横杆在脚手架高度方向的间距L8m,以便立挂设，大横杆置于立杆里面，每侧外伸长度为15Omm。(2)外架子按立杆与大横杆交点处设置小横杆，两端固定在立杆，以形成空间结构整体受力。4、剪刀撑脚手架外测立面的两端各设置一道剪刀撑，并应由底至顶连续设置；中间各道剪刀撑之间的净距离不应大于15m。剪刀撑斜杆的接长宜采用搭接，搭接长度不小于Inb应采用不少于2个旋转扣件固定。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线
8、离主节点的距离不宜大于150mm。5、脚手板、脚手片的铺设要求(1)脚手架里排立杆与结构层之间均应铺设木板：板宽为20OnIln,里外立杆应满铺脚手板，无探头板。(2)满铺层脚手片必须垂直墙面横向铺设，满铺到位，不留空位，不能满铺处必须采取有效的防护措施。(3)脚手片须用18铅丝双股并联绑扎，不少于4点，要求绑扎牢固，交接处平整，铺设时要选用完好无损的脚手片，发现有破损的要及时更换。6、防护栏杆(1)脚手架外侧使用合格绿色密目式安全封闭，且将安全固定在脚手架外立杆里侧。(2)选用18#铅丝某挂安全，要求严密、平整。(3)脚手架外侧必须设1.2m高的防护栏杆和30Cm高踢脚杆，顶排防护栏杆不少于
9、2道，高度分别为0.9In和1.3m。(4)脚手架内侧形成临边的(如遇大开间门窗洞等)，在脚手架内侧设1.2m的防护栏杆和30Cln高踢脚杆。7、连墙件(1)脚手架与建筑物按水平方向4.5m,垂直方向3.6m,设一拉结点。楼层高度超过4m,则在水平方向加密。(2)拉结点在转角范围内和顶部处加密，即在转角1米以内范围按垂直方向每3.6米设一拉结点。(3)拉结点应保证牢固，防止其移动变形，且尽量设置在外架大小横杆接点处。(4)外墙装饰阶段拉结点，也须满足上述要求，确因施工需要除去原拉结点时，必须重新补设可靠，有效的临时拉结，以确保外架安全可靠。8、架体内封闭(1)脚手架的架体里立杆距墙体净距为20
10、Omnb如因结构设计的限制大于20OmIn的必须铺设站人片，站人片设置平整牢固。(2)脚手架施工层里立杆与建筑物之间应采用脚手片或木板进行封闭。第六节脚手架计算书落地架一、参数信息：1 .脚手架参数双排脚手架搭设高度为30.2米，12.00米以下采用双管立杆，12.00米以上采用单管立杆；搭设尺寸为：立杆的纵距为L50米，立杆的横距为L20米，大小横杆的步距为L80米；内排架距离墙长度为0.20米；大横杆在上，搭接在小横杆上的大横杆根数为2根；采用的钢管类型为483.5;横杆与立杆连接方式为单扣件；取扣件抗滑承载力系数为0.80；连墙件采用两步两跨，竖向间距3.60米，水平间距3.00米，采用
11、焊缝连接；2 .活荷载参数施工均布活荷载标准值:3.000kN/m2；脚手架用途:结构脚手架；3 .风荷载参数本工程地处浙江省宁波市，基本风压为0.50kN/m2；风荷载高度变化系数z为1.13,风荷载体型系数s为0.65；脚手架计算中考虑风荷载作用；4 .静荷载参数每米立杆承受的结构自重标准值(kNk):0.1248;脚手板自重标准值(kN/m?):0.350；栏杆挡脚板自重标准值(kN?):0.140;安全设施与安全(kN/W):0.005；脚手板类别:竹串片脚手板；栏杆挡板类别:栏杆、竹串片脚手板挡板；每米脚手架钢管自重标准值(kN/m):0.038；5 .地基参数地基土类型:粘性土；地
12、基承载力标准值(kNn?):400.00；立杆基础底面面积(m?)：0.09；地面广截力调整系数:0.40。la横向间距或排距h步距a-内排架与墙距离落地架侧立面图双立杆落地架脚手架正立面图二、大横杆的计算：按照扣件式钢管脚手架安全技术规范(JGJI30-2001)第5.2.4条规定，大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。将大横杆上面的脚手板自重和施工活荷载作为均布荷载计算大横杆的最大弯矩和变形。1 .均布荷载值计算大横杆的自重标准值:P尸0.038kN/m；脚手板的自重标准值:P2=0350XL200/(2+1)=0.140kN/m；活荷载标准值:Q=3.0001.2
13、00/(2+1)=1.200kN/m；静荷载的设计值:q1=l.2X0.038+1.2X0.140=0.214kN/m；活荷载的设计值：q2=l.4X1.200=1.680kN/m；图1大横杆设计荷载组合简图(跨中最大弯矩和跨中最大挠度)图2大横杆设计荷载组合简图(支座最大弯矩)2 .强度验算跨中和支座最大弯距分别按图1、图2组合。跨中最大弯距计算公式如下：M皿三0.08+0.10/2跨中最大弯距为MMX=O.08X0.214X1.50()2+0.10X1.680X1.50()2=0417kNem；支座最大弯距计算公式如下:场由三-0.101Z2-0.117.72支座最大弯距为M2fliax=
14、-O.100.214l.5002-0.1171.680l.5002=-0.490kN.m；选择支座弯矩和跨中弯矩的最大值进行强度验算：=Max(0.417106,0.490X106)5080.0=96.457N/mm2；大横杆的最大弯曲应力为=96.457NZmm2小于大横杆的抗压强度设计值f=205.0N/mm2,满足要求！3,挠度验算：最大挠度考虑为三跨连续梁均布荷载作用下的挠度。计算公式如下：1 OOS,Z IoO 放P1+P2=0. 038+0. 140=0. 178 kN/m；Q =1. 200 kN/m；k=0.677-+0.990-其中：静荷载标准值：5=活荷载标准值：qz=最大
15、挠度计算值为：V=0.677X0.178X1500.07(100X2.06IO5X.0)+0.990X1.2001500.07(100X2.06IO5X.0)=2.639mm；大横杆的最大挠度2.639mm小于大横杆的最大容许挠度1500.0/150Innl与10mm,满足要求！三、小横杆的计算：根据JGJ130-2001第5.2.4条规定，小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面。用大横杆支座的最大反力计算值作为小横杆集中荷载，在最不利荷载布置下计算小横杆的最大弯矩和变形。1 .荷载值计算大横杆的自重标准值：Pi=0.038X1.500=0.058kN；脚手板的自重标准值:P2=O.3501.2001.500/(2+1)=0.210kN；活荷载标准值：Q=3.0001.2001.500/(2+1)=1.800kN；集中荷载的设计值：P=I.2X(0.058+0.210)+1.4X1.800
