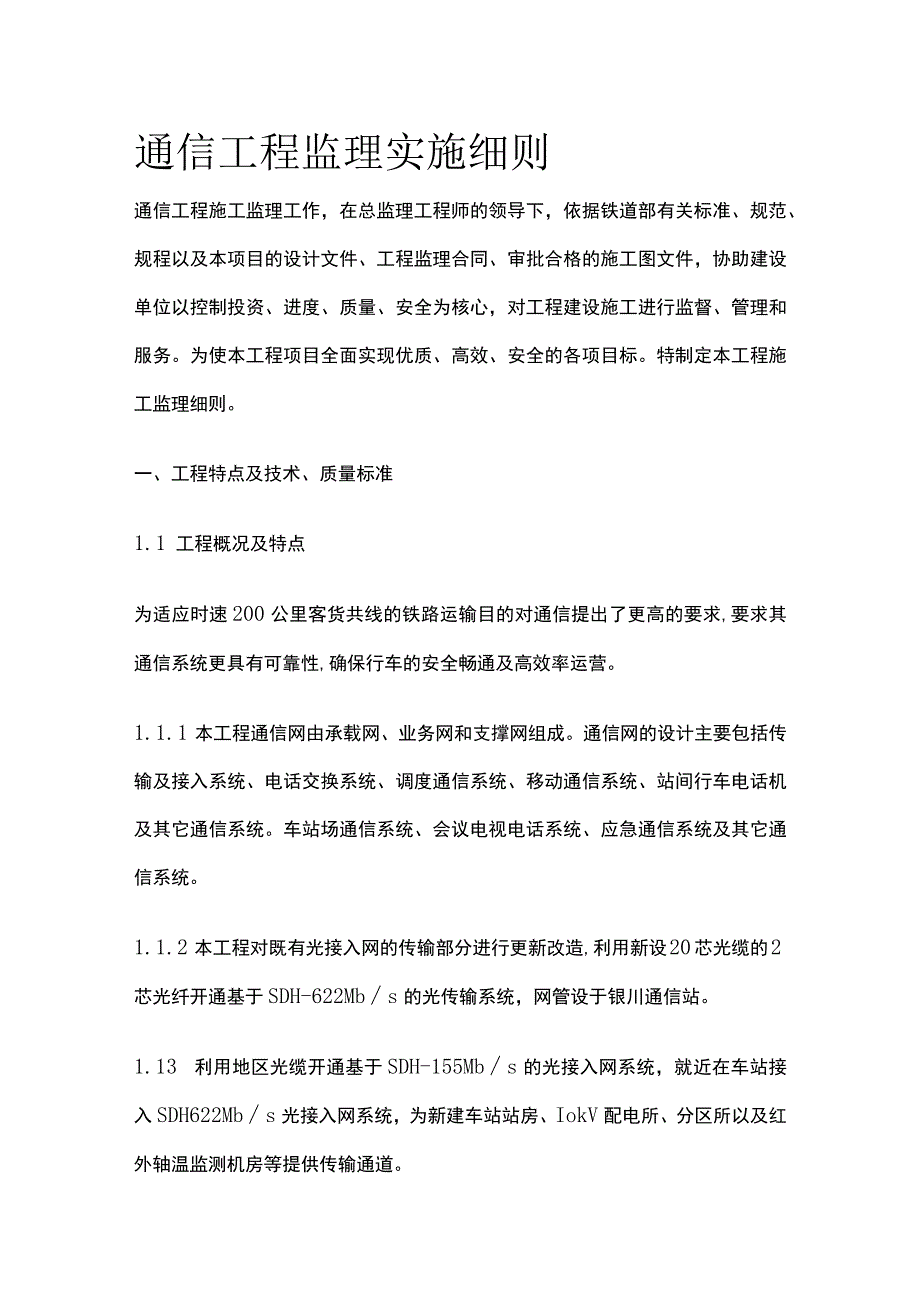

通信工程监理实施细则(全).docx_第1页
第1页 / 共22页

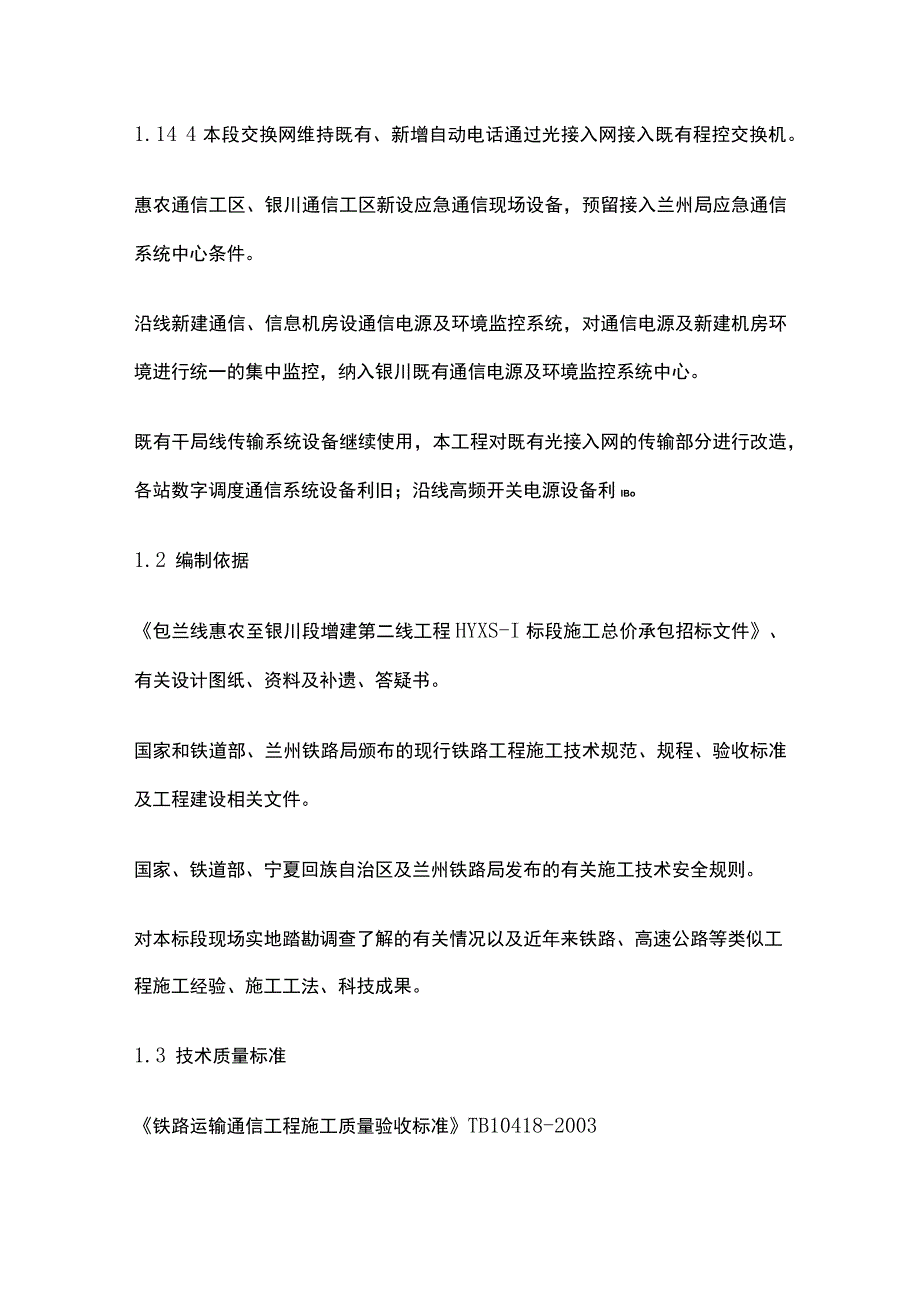

通信工程监理实施细则(全).docx_第2页
第2页 / 共22页

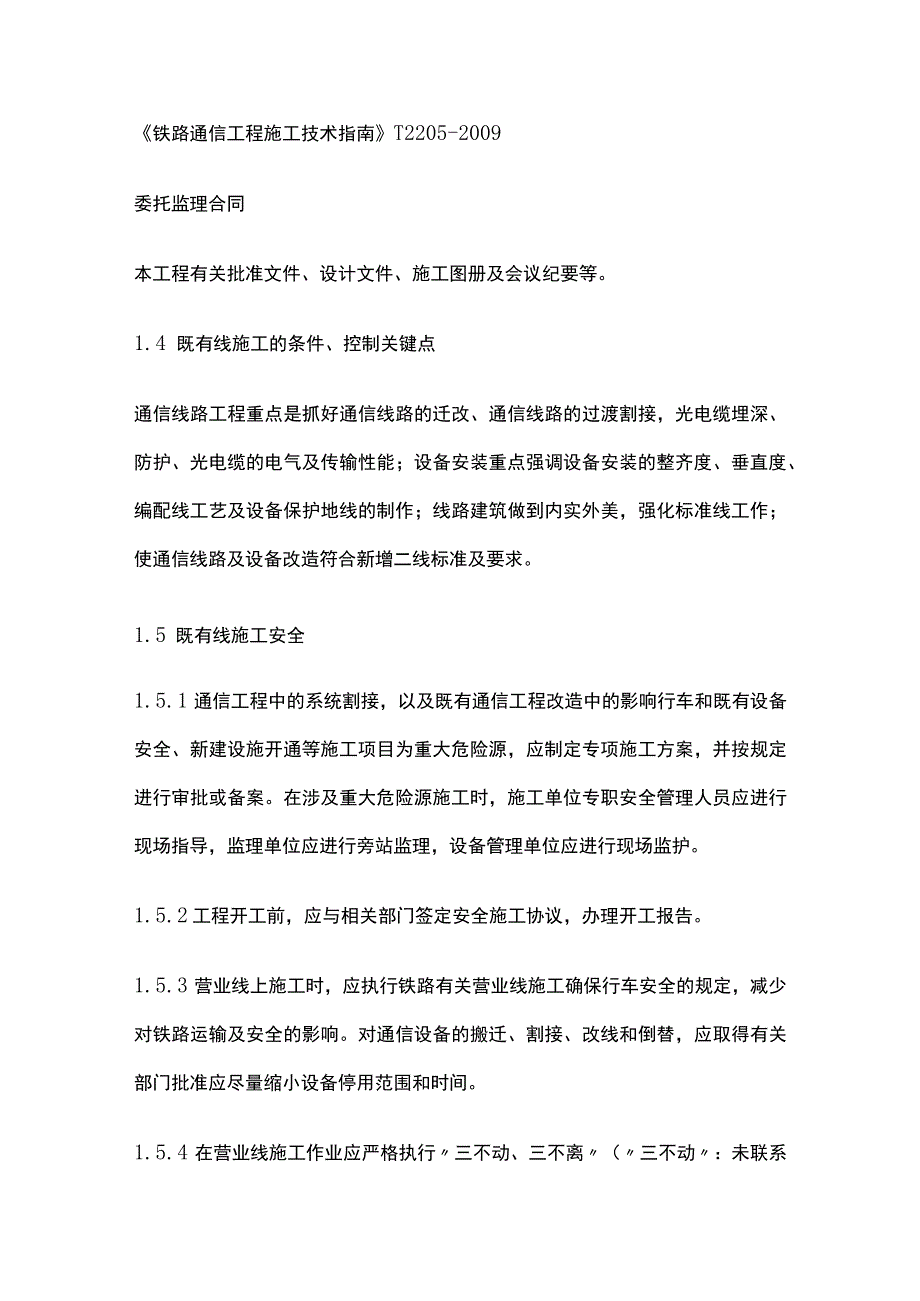

通信工程监理实施细则(全).docx_第3页
第3页 / 共22页
通信工程监理实施细则(全).docx_第4页
第4页 / 共22页
通信工程监理实施细则(全).docx_第5页
第5页 / 共22页
通信工程监理实施细则(全).docx_第6页
第6页 / 共22页
通信工程监理实施细则(全).docx_第7页
第7页 / 共22页
通信工程监理实施细则(全).docx_第8页
第8页 / 共22页
通信工程监理实施细则(全).docx_第9页
第9页 / 共22页
通信工程监理实施细则(全).docx_第10页
第10页 / 共22页
亲,该文档总共22页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《通信工程监理实施细则(全).docx》由会员分享,可在线阅读,更多相关《通信工程监理实施细则(全).docx(22页珍藏版)》请在第壹文秘上搜索。

1、通信工程监理实施细则通信工程施工监理工作,在总监理工程师的领导下,依据铁道部有关标准、规范、规程以及本项目的设计文件、工程监理合同、审批合格的施工图文件,协助建设单位以控制投资、进度、质量、安全为核心,对工程建设施工进行监督、管理和服务。为使本工程项目全面实现优质、高效、安全的各项目标。特制定本工程施工监理细则。一、工程特点及技术、质量标准1.1 工程概况及特点为适应时速200公里客货共线的铁路运输目的对通信提出了更高的要求,要求其通信系统更具有可靠性,确保行车的安全畅通及高效率运营。1.1.1 本工程通信网由承载网、业务网和支撑网组成。通信网的设计主要包括传输及接入系统、电话交换系统、调度通

2、信系统、移动通信系统、站间行车电话机及其它通信系统。车站场通信系统、会议电视电话系统、应急通信系统及其它通信系统。1.1.2 本工程对既有光接入网的传输部分进行更新改造,利用新设20芯光缆的2芯光纤开通基于SDH-622Mbs的光传输系统,网管设于银川通信站。1.13 利用地区光缆开通基于SDH-155Mbs的光接入网系统,就近在车站接入SDH622Mbs光接入网系统,为新建车站站房、IokV配电所、分区所以及红外轴温监测机房等提供传输通道。1.14 4本段交换网维持既有、新增自动电话通过光接入网接入既有程控交换机。惠农通信工区、银川通信工区新设应急通信现场设备,预留接入兰州局应急通信系统中心

3、条件。沿线新建通信、信息机房设通信电源及环境监控系统,对通信电源及新建机房环境进行统一的集中监控,纳入银川既有通信电源及环境监控系统中心。既有干局线传输系统设备继续使用,本工程对既有光接入网的传输部分进行改造,各站数字调度通信系统设备利旧;沿线高频开关电源设备利IBo1.2 编制依据包兰线惠农至银川段增建第二线工程HYXS-I标段施工总价承包招标文件、有关设计图纸、资料及补遗、答疑书。国家和铁道部、兰州铁路局颁布的现行铁路工程施工技术规范、规程、验收标准及工程建设相关文件。国家、铁道部、宁夏回族自治区及兰州铁路局发布的有关施工技术安全规则。对本标段现场实地踏勘调查了解的有关情况以及近年来铁路、

4、高速公路等类似工程施工经验、施工工法、科技成果。1.3 技术质量标准铁路运输通信工程施工质量验收标准TB10418-2003铁路通信工程施工技术指南T2205-2009委托监理合同本工程有关批准文件、设计文件、施工图册及会议纪要等。1.4 既有线施工的条件、控制关键点通信线路工程重点是抓好通信线路的迁改、通信线路的过渡割接,光电缆埋深、防护、光电缆的电气及传输性能;设备安装重点强调设备安装的整齐度、垂直度、编配线工艺及设备保护地线的制作;线路建筑做到内实外美,强化标准线工作;使通信线路及设备改造符合新增二线标准及要求。1.5 既有线施工安全1.5.1 通信工程中的系统割接,以及既有通信工程改造

5、中的影响行车和既有设备安全、新建设施开通等施工项目为重大危险源,应制定专项施工方案,并按规定进行审批或备案。在涉及重大危险源施工时,施工单位专职安全管理人员应进行现场指导,监理单位应进行旁站监理,设备管理单位应进行现场监护。1.5.2 工程开工前,应与相关部门签定安全施工协议,办理开工报告。1.5.3 营业线上施工时,应执行铁路有关营业线施工确保行车安全的规定,减少对铁路运输及安全的影响。对通信设备的搬迁、割接、改线和倒替,应取得有关部门批准应尽量缩小设备停用范围和时间。1.5.4 在营业线施工作业应严格执行三不动、三不离(三不动:未联系登记好不动,对设备性能状况不清楚不动,正在使用中的设备不

6、动;三不离:工作完了、不彻底试验良好不离,影响正常使用的设备缺点未维修好前不离,发现设备有异状时、未查清原因不离)的规定。二、监理工作的范围及重点本工程对既有线通信光接入网设备的更新改造是本项目的监理重点,首先做好通信设备的搬迁、割接、改线和倒替。制定专项施工方案,确保不影响既有线行车安全。2.1 中间站通信机械室搬迁工程施工方案中间站通信机械室通信接入网传输设备更新扩容时,需要将既有传输等设备由旧通信机械室搬移至新建通信机械室,并将通信光电缆割接至新建通信机械室。其搬移、割接施工方案如下:既有设备搬移:既有设备搬移主要包括既有传输设备、无线列调等设备的搬移。其施工流程如下:中间站通信机械室搬

7、迁工程施工流程图开通投入运营监控中心试验加电调试设备配线连接电源设备调试结束供电正常设备搬移方案报批设计单位审批确定搬移设备安装尺寸地槽边沟做好向调度要点停止向设备供电预埋地角螺栓各种配线到位设备搬移准备工作:进行新设备安装调试,既有设备使用状况调查,敷设配线电缆和敷设过渡光、电缆。设备搬移:向调度要点,利用天窗时间,将既有通信机械室高频开关电源柜断电,停止向设备供电;将各种需搬移设备的所有配线断开,组织足够的人力将设备搬移至新通信机械室规定位置的地角螺栓上,将地角螺栓紧固;按设计要求的配线顺序进行连接。检查电源电压,向各种设备加电,并按规范要求进行必要项目的测试;向监控中心报告,设备已搬移完

8、毕,请网管中心进行试验;网管中心确认无误后,向调度汇报设备搬移结束,处于良好的运行状态;搬移设备开通,投入运营。进行现场清理,确认设备搬移完成;条件具备时拆除既有设备。2.2 接入网设备安装施工221安装配线根据设备走线方式和设计文件要求,按照设计平面图安装机架,注意侧开门机架预留空间;配线电缆应进行对号和绝缘电阻测试,配线电缆在槽内应顺直,不宜扭绞和交叉,配线电缆不得有中间接头;配线需要卡接时,必须用卡接钳;地线提前接好,地线阻值必须满足设计要求;机器加电前,机器内侧配线端子用隔离片隔开,外线端子插好保安单元。2.2.2 设备加电及软件安装设备加电前,对下述条件进行检查,子架和电路板安装位置

9、准确、无松动;设备配线完成,无虚接、无混线;电源设备调试合格,满足设备对电源指标的要求;地线符合要求,线路性能符合要求;站间通信联络畅通,测试用电源稳定可靠。上述条件满足后,设备加电,30分钟后,用手持终端(PCT)装入相应调试软件,进行单机测试。2.2.3 单机测试单机测试可与设备安装配线流水进行,对于接入单元,单机调测试主要是连通性试验,包括:音频接口连通测试、64K数据接口连通测试、低速数据接口连通测试。2.2.4 系统测试系统测试选择含有网管中心的端站作为中心测试点,各中间站配合调测。具体过程内容:单机测试合格后,进行设备连通,首先对内置SDH系统的光通道指标进行测试,进行系统设置、传

10、输性能测试、系统功能试验、接入设备测试、终端设备接入试验、网管功能试验。三、监理工作流程图施工单位施工过程监理单位安装准备机架安安装机房施工核对设计图;主要设备、材料检查;施工机具、仪表检查;施工准备与开工条件审查安装配线系统加电配线、条件检查现场确认单机检测功能指标验证测试加电、参数设置测试见证系统调试传输性能测试光通道指标测试旁站测试电路测试传输指标测试见证终端设备测试接入试验网管试验联通试验旁站检查四、监理工作控制要点、目标及监控手段4.1 用户接入网设备安装4.1.1 光纤用户接入网通信设备到达现场应进行检查,其型号、规格及质量应符合设计要求及相关产品标准的规定。检验数量:施工单位、监

11、理单位均全部检查。检验方法:对照设计文件检查出厂合格证、试验报告等质量证明文件,并观察检查外观和形状。4.1.2 子架安装位置及单元电路板的规格、数量和安装位置应正确、无松动。检验数量:施工单位、监理单位均全部检查。检验方法:观察检查4.2 用户接入网设备配线4.2.1 光纤用户接入网通信设备配线用电缆和电线的型号、规格及质量应符合设计要求。检验数量:施工单位、监理单位均全部检查。检验方法:对照设计文件检查出厂合格证等质量证明文件,并观察检查外观,测试电缆和电线的直流电特性。4.2.2 光缆尾纤应按标定的纤序连接设备。光缆尾纤应单独布放并用垫衬固定,不得挤压、扭曲、捆绑。弯曲半径不应小于50m

12、mo检验数量:施工单位、监理单位均全部检查。检验方法:对照设计文件检查光缆尾纤纤序,并观察观察检查。4.2.3 高频配线、音频配线芯线应无错线或断线、混线。配线电缆中间不得有接头。配线电缆芯线间的绝缘电阻应符合下列规定:(1)音频配线电缆不应小于50M.(2)音频配线电缆不应小于100M(3)同轴配线电缆不应小于1000M检验数量:施工单位、监理单位均抽检10%o检验方法:施工单位用万用表检查断线、混线,用500V兆欧表测量绝缘电阻。监理单位见证试验。(4)音频配线电缆近端串音衰减不应小于78dB检验数量:施工单位、监理单位均抽检10%o检验方法:施工单位用串音衰减测试器或用振荡器、电平表测量

13、。监理单位见证试验。(5)电源端子配线应正确,配线两端的标志应齐全。检验数量:施工单位、监理单位均全部检查。检验方法:观察检查。(6)机架地线必须连接良好,对地电阻值应符合设计要求。检验数量:施工单位、监理单位均全部检查。检验方法:施工单位用万用表测量机架对地电阻。监理单位见证试验。4.3 用户接入网系统功能试验4.3.1 系统保护功能应符合下列要求:(1)人工中断光信号或人工增加光纤衰减(在光接口串接光衰减器,使系统误码率不小于IXlO-3)系统应自动从工作系统倒换保护系统。(2)撤除倒换条件,系统应自动恢复到工作系统。(3)倒换过程中,系统应保持正常,无误码。网管系统应有显示并做记录。检验

14、数量:施工单位、监理单位均全部检查。检验方法:施工单位试验检查。监理单位见证试验。4.3.2 业务电话功能应符合下列要求:(1)单呼、组呼、全呼正常,通话良好。(2)具有会议电话功能的业务电话,应试验会议电话功能,呼叫联络正常,通话良好。(3)具有强插功能和外线拨入功能的业务电话,应试验强插和外线拨入功能,呼叫正常,通话良好。检验数量:施工单位、监理单位均全部检查。检验方法:施工单位试验检查。监理单位见证试验。4.3.3 112测量台测量功能应符合下列要求:(1)应能测量电阻、电容、交流电压、直流电压等用户外线特性。(2)应能测量环路电流、馈电电压、拨号音、脉冲拨号、双音多频发号等用户内线(电

15、路)。(3)应能测量多频按键话机的频率、电平和直流脉冲话机的拨号速度、断续化。检验数量:施工单位、监理单位均全部检查。检验方法:施工单位试验检查。监理单位见证试验。4.4 中间站电源设备安装与配线4.4.1 中间站电源柜及配线到达现场应进行检查,其型号、规格及质量必须符合设计要求及相关产品标准的规定。检验数量:施工单位、监理单位均全部检查。检验方法:对照设计文件检查质量证明文件,并观察检查处观及形状。4.4.2 中间站电源柜各单元应插接良好,电气接触点应接触可靠、连接紧密;输入电源的相线和零线不得接错,其零线不得虚接或断开。检验数量:施工单位、监理单位均全部检查。检验方法:观察检查。443蓄电池组安装应排列整齐、连接正确、接触良好。检验数量:施工单位、监理单位均全部检查。检验方法:观察检察。4.4.4 电源配线应符合下列规定:(1)电源配线的敷设径路和走线固定方法,应符合设计要求。(2)交、直流电源配线应分开布放,不应
