1、钢结构厂房工程门窗工程施工方案及技术措施1.1施工操作工艺1.1.1将不同型号、规格的铝合金门窗搬到相应的洞口旁竖放。当有保护膜脱落时，应补贴保护膜，并在框上下边划中线。1.1.2如果玻璃已安装在门窗上，应卸下玻璃，并做好标记。LL3在门窗的上框及边框上安装固定片，其安装应符合下列要求：1.1.3.1检查门窗框上下边的位置及其内外朝向，并确认无误后，再按固定片。安装时应先采用直径为3.2的钻头钻孔,然后将十字槽盘端头自攻螺钉M4*20拧入，严禁直接锤击钉入。1.1.3.2固定片的位置应距门窗角、中竖框、中横框150200mm,固定片之间的间距应不大于600mm。不得将固定片直接装在中横框、中竖
2、框的挡头上。1.1.4 根据设计图纸及门窗扇的开启方向，确定门窗框的安装位置，并把门窗框装入洞口，并使其上下框中线与洞口中线对齐。安装时应采取防止门窗变形的措施。无下框平开门应使两边框的下脚低于地面标高线30mmo带下框的平开门或推拉门应使下框低于地面标高线IOmmo然后将上框的一个固定片固定在墙体上，并应调整门框的水平度、垂直度和直角度，用木楔临时定位；窗的上下框中线与洞口中线对齐后，窗的上下框四角及中横框的对称位置用木楔临时固定，当下框长度大于O.9m时，其中间也用木楔塞紧。然后调整垂直度、水平度及直角度。1.1.5 当门窗与墙体固定时，应先固定上框，后固定边框。固定方法如下：1.1.5.

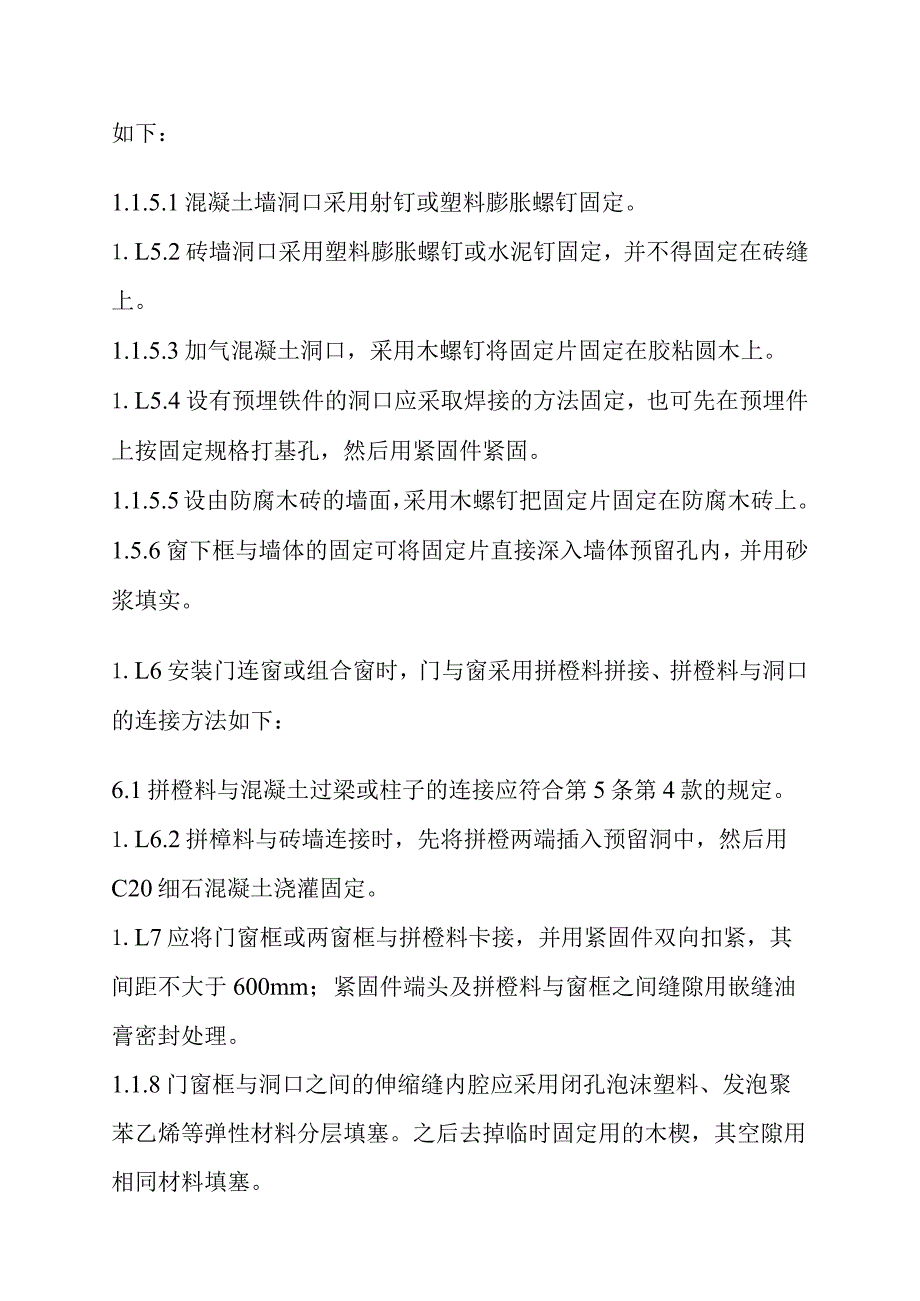

3、1混凝土墙洞口采用射钉或塑料膨胀螺钉固定。1.L5.2砖墙洞口采用塑料膨胀螺钉或水泥钉固定，并不得固定在砖缝上。1.1.5.3加气混凝土洞口，采用木螺钉将固定片固定在胶粘圆木上。1.L5.4设有预埋铁件的洞口应采取焊接的方法固定，也可先在预埋件上按固定规格打基孔，然后用紧固件紧固。1.1.5.5设由防腐木砖的墙面，采用木螺钉把固定片固定在防腐木砖上。1.5.6窗下框与墙体的固定可将固定片直接深入墙体预留孔内，并用砂浆填实。1.L6安装门连窗或组合窗时，门与窗采用拼橙料拼接、拼橙料与洞口的连接方法如下：6.1拼橙料与混凝土过梁或柱子的连接应符合第5条第4款的规定。1.L6.2拼樟料与砖墙连接时，

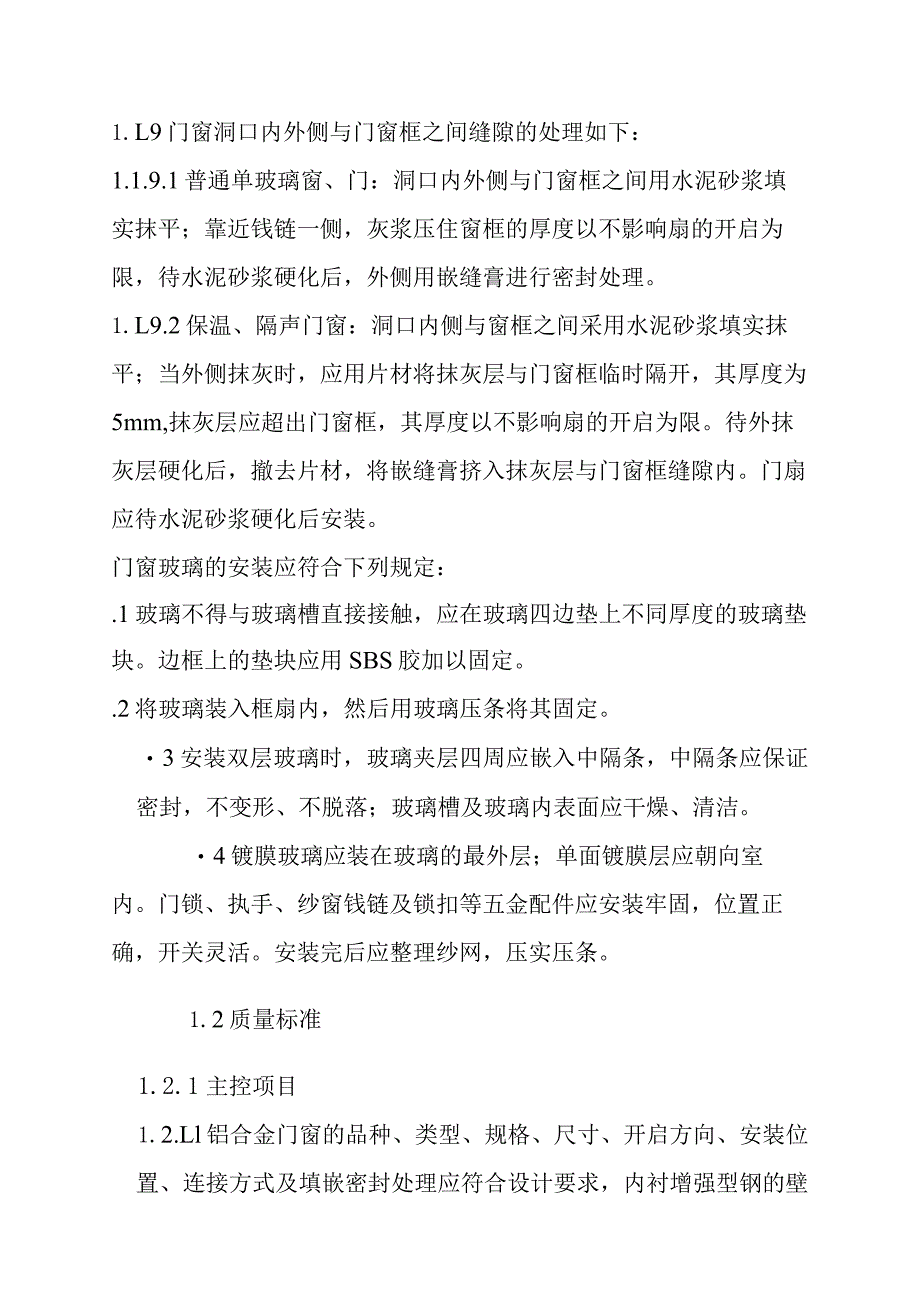

4、先将拼橙两端插入预留洞中，然后用C20细石混凝土浇灌固定。1.L7应将门窗框或两窗框与拼橙料卡接，并用紧固件双向扣紧，其间距不大于600mm；紧固件端头及拼橙料与窗框之间缝隙用嵌缝油膏密封处理。1.1.8门窗框与洞口之间的伸缩缝内腔应采用闭孔泡沫塑料、发泡聚苯乙烯等弹性材料分层填塞。之后去掉临时固定用的木楔，其空隙用相同材料填塞。1.L9门窗洞口内外侧与门窗框之间缝隙的处理如下：1.1.9.1普通单玻璃窗、门：洞口内外侧与门窗框之间用水泥砂浆填实抹平；靠近钱链一侧，灰浆压住窗框的厚度以不影响扇的开启为限，待水泥砂浆硬化后，外侧用嵌缝膏进行密封处理。1.L9.2保温、隔声门窗：洞口内侧与窗框之间
5、采用水泥砂浆填实抹平；当外侧抹灰时，应用片材将抹灰层与门窗框临时隔开，其厚度为5mm,抹灰层应超出门窗框，其厚度以不影响扇的开启为限。待外抹灰层硬化后，撤去片材，将嵌缝膏挤入抹灰层与门窗框缝隙内。门扇应待水泥砂浆硬化后安装。门窗玻璃的安装应符合下列规定：.1玻璃不得与玻璃槽直接接触，应在玻璃四边垫上不同厚度的玻璃垫块。边框上的垫块应用SBS胶加以固定。.2将玻璃装入框扇内，然后用玻璃压条将其固定。3安装双层玻璃时，玻璃夹层四周应嵌入中隔条，中隔条应保证密封，不变形、不脱落；玻璃槽及玻璃内表面应干燥、清洁。4镀膜玻璃应装在玻璃的最外层；单面镀膜层应朝向室内。门锁、执手、纱窗钱链及锁扣等五金配件应
6、安装牢固，位置正确，开关灵活。安装完后应整理纱网，压实压条。1.2质量标准1.2.1主控项目1.2.Ll铝合金门窗的品种、类型、规格、尺寸、开启方向、安装位置、连接方式及填嵌密封处理应符合设计要求，内衬增强型钢的壁厚及设置应符合国家现行产品标准的质量要求。1.2.1.2铝合金门窗框、副框和扇的安装必须牢固。固定片或膨胀螺栓的数量与位置应正确，连接方式应符合设计要求。固定点应距窗角、中横框、中竖框150200m,固定点间距应不大于600mmo1.2.1.3铝合金门窗拼楼料料内衬增强型钢的规格、壁厚必须符合设计要求，型钢应与型材内腔紧密吻合，其两端必须与洞口固定牢固。窗框必须与拼楼料连接紧密，固定
7、点间距应不大于600mmo1.2.L4铝合金门窗扇应开关灵活、关闭严密，无倒翘。推拉门窗扇必须有防脱落措施。1.1 .1.5铝合金门窗配件的型号、规格、数量应符合设计要求，安装应牢固，位置应正确，功能应满足使用要求。.1.6铝合金门窗框与墙体间缝隙应采用闭孔弹性材料填嵌饱满，表面应采用密封胶密封。密封胶应粘结牢固，表面应光滑、顺直、无裂纹。1.2.2一般项目1.2.2.1铝合金门窗表面应清洁、平整、光滑，大面应无划痕、碰伤。1.2.2.2铝合金门窗扇的密封条不得脱槽。旋转窗间隙应基本均匀。1. 2.2.3铝合金门窗扇的开关力应符合下列规定：1.2. 2.3.1平开门窗扇平钱链的开关力度应不大于
8、80N；滑撑钱链的开关力度应不大于80N,并不小于30No1.2.2.3.2推拉门窗扇的开关力度应不大于100No1.2.2.4玻璃密封条与玻璃及玻璃槽口的接缝应平整，不得卷边、脱槽。1.2.2.5排水孔应畅通，位置和数量应符合设计要求，1.2.2.6铝合金门窗安装的允许偏差和检验方法应符合下表的规定。铝合金门窗安装的允许偏差和检验方法项次项目允许偏差(mm)检查方法1门窗槽口宽度、高度1500mm2用钢尺检查1500mm32门窗槽口对角线长度差2000mm3用钢尺检查2000mm53门窗框的正、侧面垂直度3用Im垂直检查尺检查4门窗横框的水平度3用Inl水平尺和塞尺检查5门窗横框标高5用钢尺检查6门窗竖向偏离中心5用钢直尺检查7双层门窗内外框间距4用钢尺检查8同樟平开门相邻扇高度差2用钢直尺检查9平开门窗较链部位配合间隙2;-1用塞尺检查10推拉门窗扇与框搭接量+1.5；-2.5用钢直尺检查11推拉门窗扇与竖框平行度2用Inl水平尺和塞尺检查
