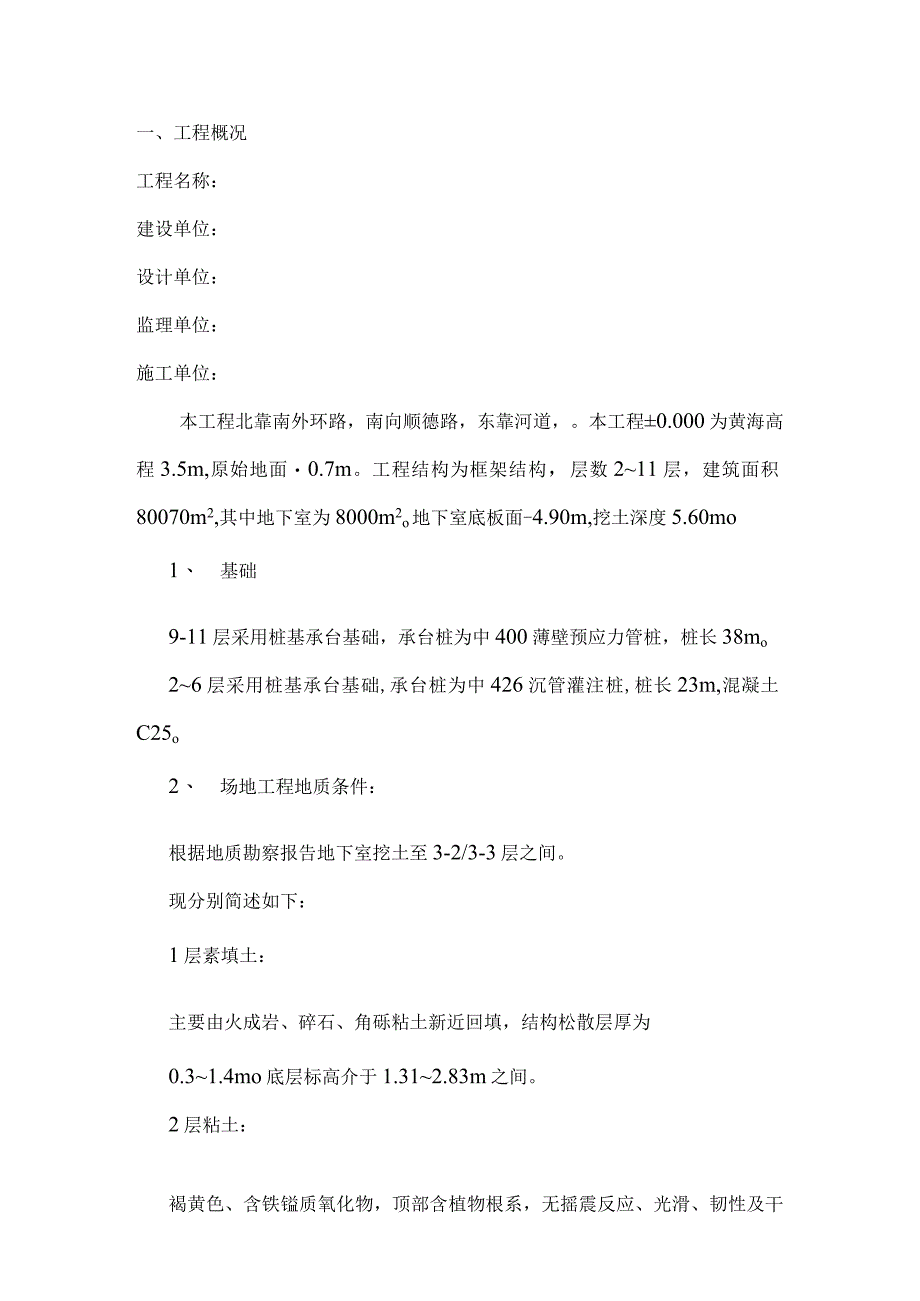

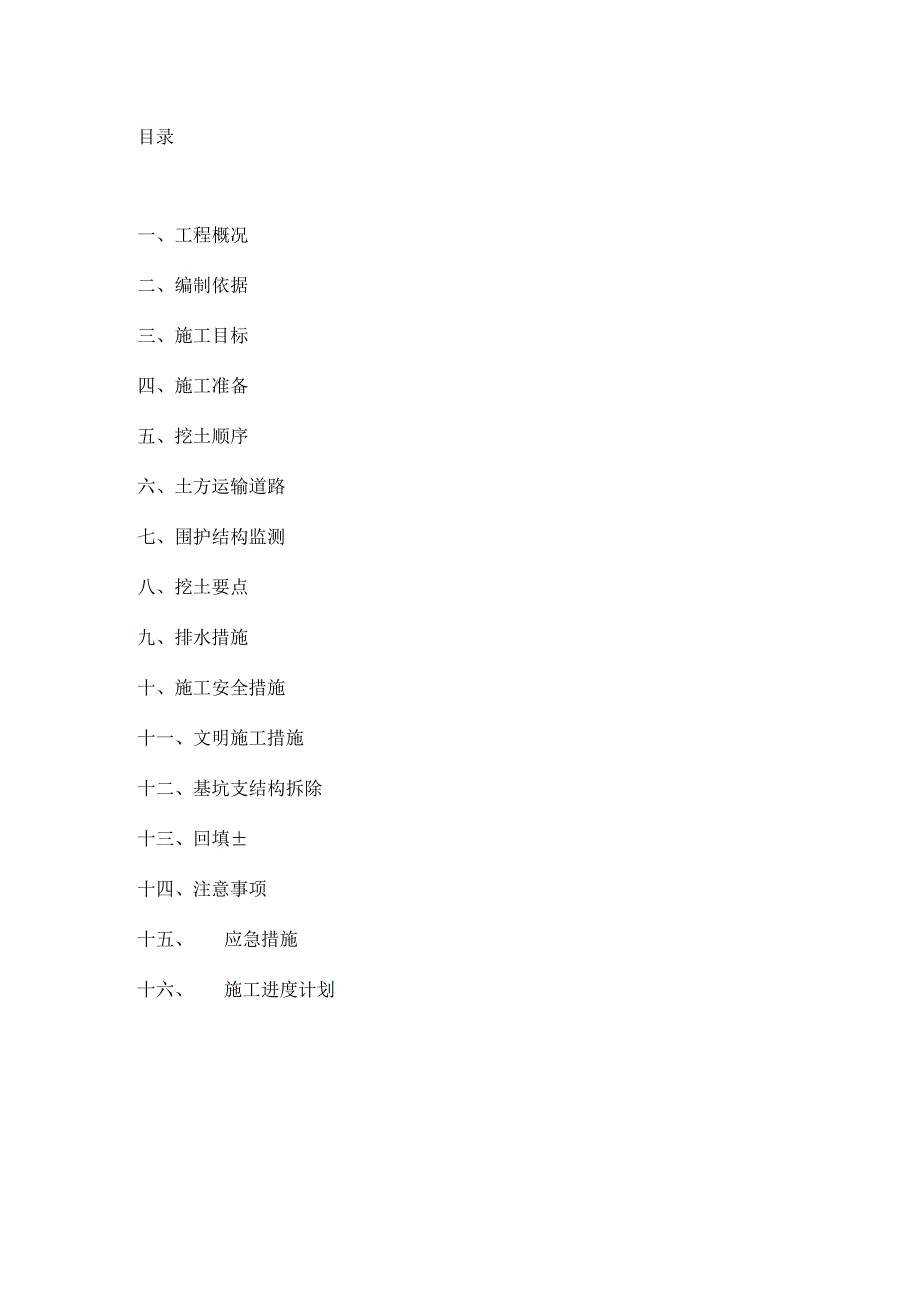

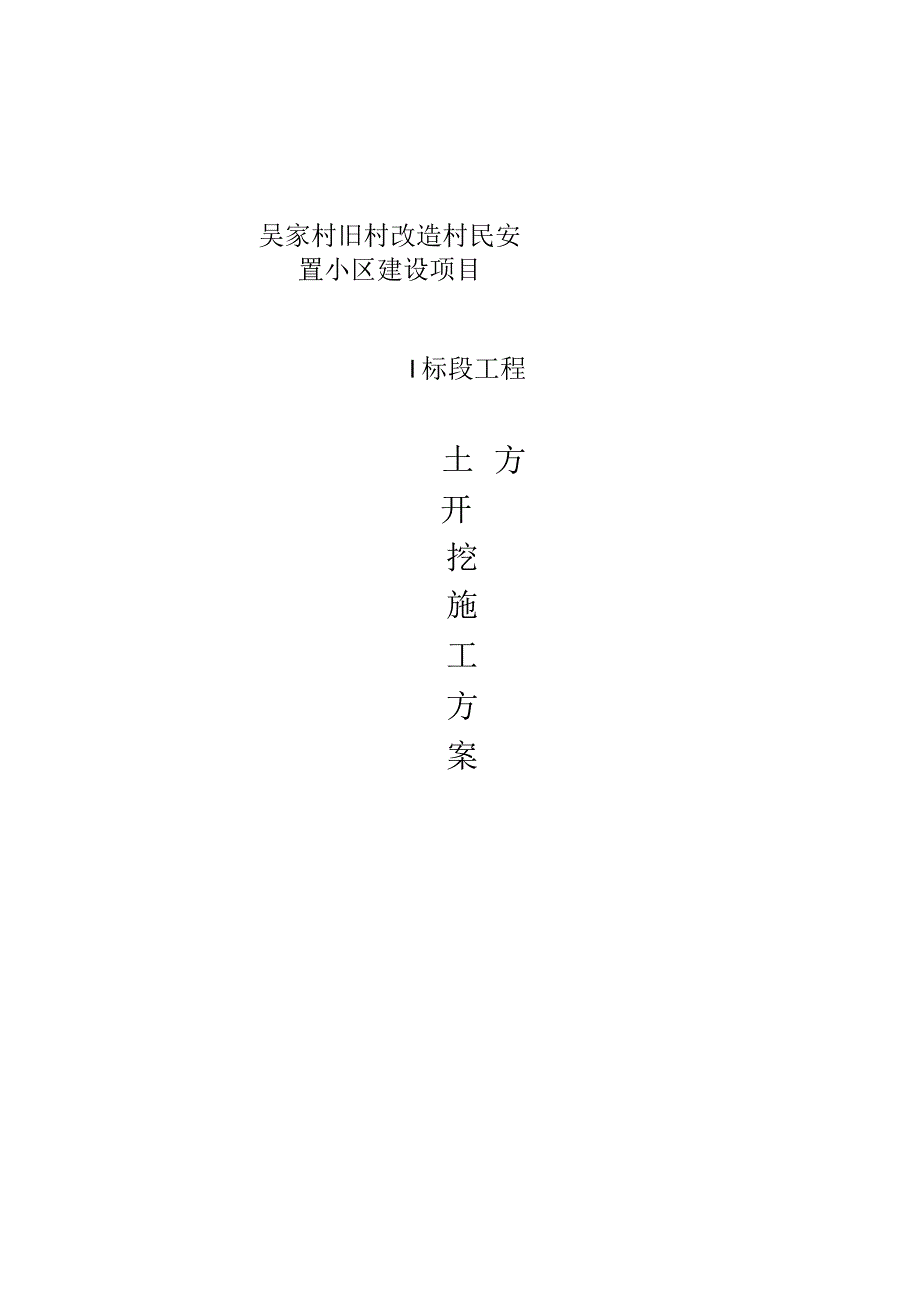

1、吴家村旧村改造村民安置小区建设项目I标段工程土方开挖施工方案目录一、工程概况二、编制依据三、施工目标四、施工准备五、挖土顺序六、土方运输道路七、围护结构监测八、挖土要点九、排水措施十、施工安全措施十一、文明施工措施十二、基坑支结构拆除十三、回填十四、注意事项十五、应急措施十六、施工进度计划一、工程概况工程名称：建设单位：设计单位：监理单位：施工单位：本工程北靠南外环路，南向顺德路，东靠河道，。本工程0.000为黄海高程3.5m,原始地面0.7m。工程结构为框架结构，层数211层，建筑面积80070m2,其中地下室为8000m2o地下室底板面-4.90m,挖土深度5.60mo1、 基础9-11层
2、采用桩基承台基础，承台桩为中400薄壁预应力管桩，桩长38mo26层采用桩基承台基础,承台桩为中426沉管灌注桩,桩长23m,混凝土C25o2、 场地工程地质条件：根据地质勘察报告地下室挖土至3-2/3-3层之间。现分别简述如下：1层素填土：主要由火成岩、碎石、角砾粘土新近回填，结构松散层厚为0.31.4mo底层标高介于1.312.83m之间。2层粘土：褐黄色、含铁镒质氧化物，顶部含植物根系，无摇震反应、光滑、韧性及干强度高，可塑。3-1层淤泥质粉质粘土灰色，土质较均匀，无摇震反应，稍有光滑、韧性及干强度中等流塑。3-2层粉质粘土灰色，土质不均匀，局部夹薄层粉砂、粉土，无摇震反应，稍有光滑、韧
3、性及干强度较低，流塑。3-3层淤泥质、粉质粘土灰色，土质不均匀，局部夹薄层粉砂、粉土，无摇震反应，稍有光滑、韧性及干强度较低，流塑。本场地中地下水为粘性土中的潜水及粉层砂层不承压水、大气降下水及地表降水为主要来源。地下水位较浇，且受季节变化较大,地下水位埋深介于0.3-0.8之间。3、基坑支护结构简述本工程采用围梁、角撑、水平支撑梁、支护排桩组成支护体系。支护桩及地下室位置工程桩结构均为沉管灌注桩，桩径有中426、中500两种支护桩，桩长有17.0m、16.0m15.0m10.5m,立杆桩18.0m20mo二、编制依据1、地下室围护结构图及地下室施工图2、地质勘察报告及周边环境状况。3、建筑地
4、基与基础工程施工质量验收规范GB50202-20024、宁波市有关渣土管理、市政管理有关文件规定。5、公司技术力量、机械设备等综合能力。三、施工目标1、质量目标：保证达到GB502022002建筑地基与基础工程施工质量验收规范中第5节“土方工程”的质量验收规范。2、安全目标：不发生重大人身伤害事故和机械交通事故。3、环境目标：达到国家及地方法律法规的要求，防止污染环境,保证有关部门对施工环境满意。4、进度目标：分三次挖土，工期60天。四、施工准备1、出口处二个（见附图）出口处支护村、支撑下立杆做法详见地下室围护梁结构图。2、审核施工图，如地质勘察报告，认真了解地下室管线和障碍物状况。3、了解运
5、土交通道路和卸土场地环境，保证运土畅通。4、在出口设置冲洗车辆场地，保证运土车辆不污染市政路面,及时冲洗路面。5、合理组织施工机械设备和劳动力及夜间施工设备。6、做好书面技术交底，使职工了解施工技术要求的质量、安全及进度目标。7、汇同建设单位、监理单位做好基坑定位工作和基准标高水准点设置工作。8、做好排水、降水设施及围护所需的应急物资、工具。五、挖土顺序1、放坡开挖围梁及支撑部位土体至围梁面标高一挖地槽至围梁及支撑梁底标高f设水平围梁及支撑f修坑外卸土区土体，设地表坡面碎面层，并设好地表面排水明沟及集水井一分层放坡开挖土体至地下室底板标高一人工边修土边设坑底垫层，并设好坑底集中排水一挖地槽至承
6、台及进梁底标高，并立即做好垫层及砖胎膜一底板处支撑板带f做基础承台一地梁及板底f拆除支撑一地下主体结构向上施工一做好侧壁防水一分层回填，夯实向上作业。2、本工程0.000为黄海高程3.50m,原始地面0.7m,无地下室的承台基础及地梁土方开挖采用0.7m3挖掘机，专人指挥避免撞工程桩，保护桩基安全。人工整修后申请验槽，再做好垫层接下一道工序。3、电梯井土方开挖四周用6m以上钢板桩围护,防止土体位移影响工程桩安全。地梁与承台搭接出现高差时用垫层素碎跟平。4、二个地下室的主体工程桩和支护村均为沉管灌注桩，因主体工程桩需要跑桩，桩顶标高在原始地面上，跑桩后开挖第一层土至-1.90m围梁支撑梁面，以及
7、基坑外侧6.0m范围的自然防水面层的土方，按科做好防水碎面层。（见剖面图示意）。5、开挖围梁、支撑梁基槽设碎石层，C15素碎垫层，强度达到70%时满铺油毡隔离层绑扎钢筋。6、支撑梁浇注碎一次完成不留施工缝，上盖麻袋，专人泗水养护。7、围梁、支撑梁养护15天试块试压，强度达到90%以上后1：2放坡开挖土体，每层厚度不大于1.5m,在通道范围内铺0.6m塘渣层做运土道路，上铺路基板。六、土方运输道路（见附图）1、主车道810m路基填澹渣LOm,边坡1：1（土基放坡1：2）2、次车道5-6m路基填澹渣0.6m边坡1：1,位置根据需要求决定。3、主路出口处围梁碎浇捣后全部回填塘渣上铺路基板。七、基坑围
8、护结构监测基坑围护结构监测单位由业主确定，根据设计图纸要求深层土体位移观测点共16点，孔深16-20m,水平位移及沉降监测点。每IOml点，以实游同场深土和位移及基础变形监测，基础土体开挖施工期间加强对基坑支护，周边建筑物、工程桩、邻近道路及管线的观察，发现异常情况必映及时通知有关单位，以便采取及时有效措施，消除隐患，确保基坑内的安全。监测控制报警值：根据本基坑设计要求和国家工程建设标准强制性条文中民用建筑可千性鉴定标准GB50292-1999规定并结合以往多个类似工程的监测经验，各监测对象控制报警值见下表：监测项目安全值报警值深层土体水平位位移最大值50mm25Omm速率3mmd23mmd水
9、平位移最大值OOmm23Omm速率3mmd3mmd沉降最大值40mm24Omm速率2mmd2mmd八、挖土要点：坚持监测不到位土方不开挖1、挖掘机挖土时不得碰撞工程桩，圈梁支撑等地下室结构件（包括临时的构件）特别第一层表土时，工程桩、立柱桩尚未露头,因此在桩顶部位撒上石灰等明显标记，使挖机司机引起足够的注意。挖土时第一铲要轻轻试挖，确定下面没有工程桩后再往下挖。2、前一天挖土露头的工程桩，第二天上班前必须全部凿除超高桩（超灌高度3m）应分为二段凿断。3、土方开挖严禁挖陡坡，接力挖土的停机平台推土高度不超过0.5m,挖土高度控制在1.5m,放坡1：2,接力传递挖土的停机平台边坡在1：2以上过夜，
10、不作业施工部位的边坡1：3o（见附图）4、切实做好边挖、边凿、边铺、边浇、边砌的五边施工原则。分段挖地梁，间隔挖承台，边挖边设垫层及砖胎膜，并做好支撑板带,保证基坑土体不长期暴露，确保基坑稳定。5、土方原则不能超挖，人工修土厚度控制在20CnI以上。6、地下室底板面-4.9m局闻承台底-6.2m,挖出土方应全部外运，不得堆放在基坑四周，6m范围内不准堆载。7、按围护设计图规定14#楼地下室临边21#、22#19#卸土至标高-L9m。基坑外侧5m以内管桩力9m钢筋笼，碎C25。卸土区域地下室底板施工完毕前不得回填。8、挖机应采用长臂反铲挖机，接力传递可以站远一些，边坡稳定较好，派专人指挥保护工程
11、桩安全。9、施工机械需要量反铲挖土机选用0.3淀和1.Onf的反铲挖土机。0.7113反铲挖土机台班产量为35011)3台班。1.Oln3反铲挖土机台班产量为450m3台班0.7i113反铲挖土机后挖土，超过3m的承台基坑可以配合0.7?挖土机分层开挖。计划各地下室造用2台0.7?反铲挖土机和2台1.On?反铲挖土机进场作业。自卸汽车采用5T自卸汽车，车辆数量主要决定于土方开挖近距，暂定10辆，保证挖土机能连续作业。其他设备在卸土点配备推土机及0.反铲机各二台。其他设备根据需要配备机械开挖土方施工如土方开挖平面图所示，从东往西方向线路进行土方开挖，采用反铲挖土机后退法开挖。机械开挖深度超过3m
12、分二层开挖,第一层用LOnl3反铲机挖土,余下部位用O/!?反铲机开挖，设置临时下基坑坡道，供反铲挖土机行走，并采用接力传递的方法即:O.7i113挖土机挖土一1.Om挖土机传递f自卸汽车接力传递时，开挖面成台阶形，台附坡面歧度1：1.5-1：2,下层台附上铺设路基板，供07113反铲机行走。九、排水措施1、根据宁波地区经验，重要求排除表面积水，沿基坑四周浇筑硬地坪，封闭基坑四周出现的地面小裂缝，让地面水汇入基坑设置的排水沟中。排水系统由排水沟和浅集水井组成，仅在基坑底沿支护桩内侧布置。碎石排水沟尺寸300X300,集水井直径500,深1000,均用水泥砖砌筑，表面1：3水泥砂浆粉刷，集水井沿
13、排水沟每隔20m设一只，集水井、水沟远离支护桩，每40011)2不小于1只。2、防渗透措施2.1在基坑外侧地表设100厚C15防水碎面层，宽5m范围内，将雨水直接排入排水沟，避免地面水渗入基坑。1.1 2围梁外侧杂填土用粘土进行夯实处理，以防杂填土内的孔隙水大量渗入基坑。2.3 基坑挖土施工过程中若发生漏土现象，必须立即把相邻桩间清理干净，并用块石或砖浆砌堵缝。2.4 当桩间土体有微小的渗水时，应剔除桩间土体，水泥砖砌至渗水部位，用干硬性水泥砂浆堵塞，并继续用水泥砖将缝隙全部封砌外粉1：2水泥砂浆。2.5 当桩间土体有较大漏水时，应剔除桩间土体，根据漏水桩体淤泥，支好模板接好导流管，用高强度速
14、凝碎封闭，当役的强度达到能抵抗地下水流的侧压力后，切爆导流管用木塞堵孔。十、施工安全措施1、基坑开挖深度超过2m时，必须在基坑四周和内支撑顶面专用通道设二道防护栏杆，L2m高钢管围护。临边围护上设置密目安全防护。设置上、下通道要求位置数量满足施工要求。在搭设时结构要求规范、稳定、牢固，夜间加设红色标志。2、设置好围护标志及示警牌，禁止非施工人员进入施工区。3、挖土机械必须验收合格，司机持有上岗证，经三级教育后进到施工作业。4、挖掘机停止作业时将挖斗着地静放,机械停放在坑边5m外，以防土体滑动。5、夜间施工要有足够的照明设施。用电设备采用一机一箱一闸一保护原则，输电线路采用架空或埋地设置十一、文
15、明施工措施1、挖出土方严禁堆放现场，立即外运，保持现场整洁。2、运土车出大门前，设专人负责冲洗汽车轮胎，不让场内的泥砂带出。3、实行门前三包制度，保持门口道路清洁，随时接受环境部门的监督。4、污水、废水要经过沉淀后排入市政管道。十二、基坑支护结构拆除地下室底板碎强度达到100%后，开始拆除支护梁，拆除前须经设计院同意，每单体支撑需整体拆除，对未拆的角撑是否需设置护撑，遵照设计院方案执行，支护结构拆除采用人工或爆破，由业主决定，一旦决定后，另编支护拆除专项施工方案。十三、回填土土方回填采用人工和机械夯实相结合的方式，作业前，先将坑、槽内积水排除干净，清理淤泥。开始填土操作过小时，采用人工夯实，土层厚20cm,具有一定的操作面后改为机械夯实，机械夯实采用蛙式夯机，分层厚度30cmO填质要求：1、碎石类土，砂土，其最大粒径不超过铺填厚度的2/3,且大块不得集中使用。2、含水量符合要求的粘土，可作回填土。3、碎块草皮
