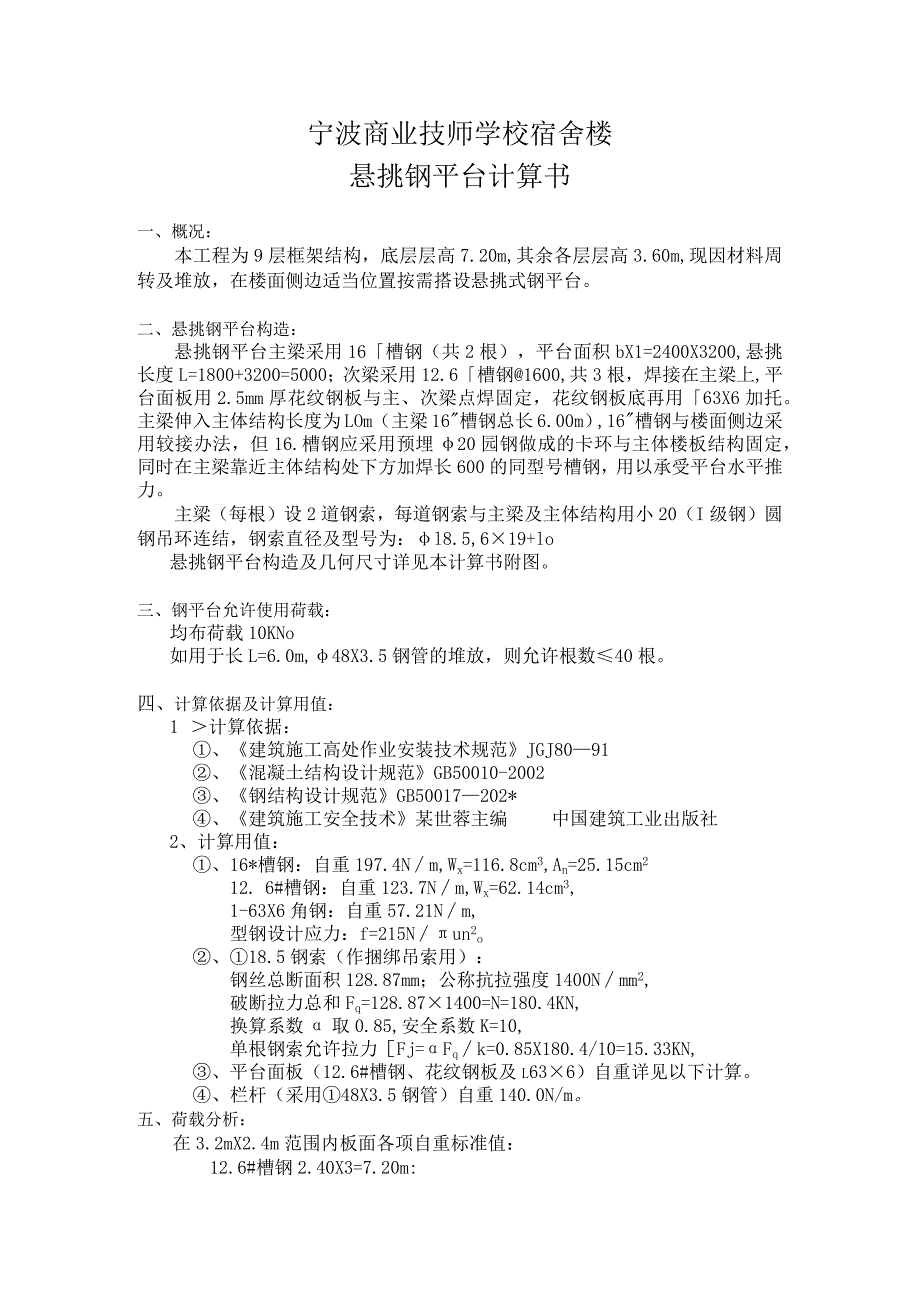

商技校钢平台范文.docx_第1页
第1页 / 共5页

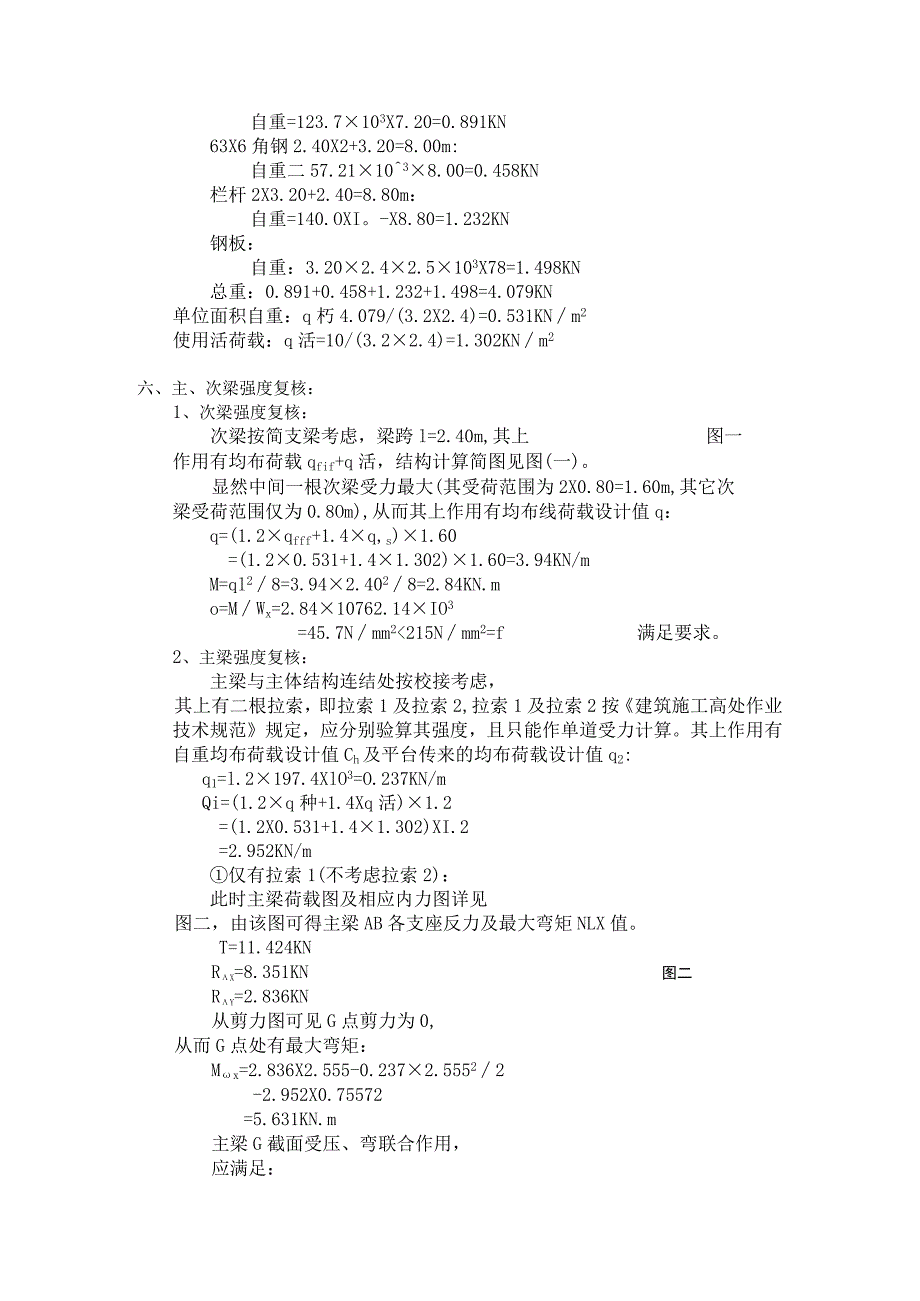

商技校钢平台范文.docx_第2页
第2页 / 共5页

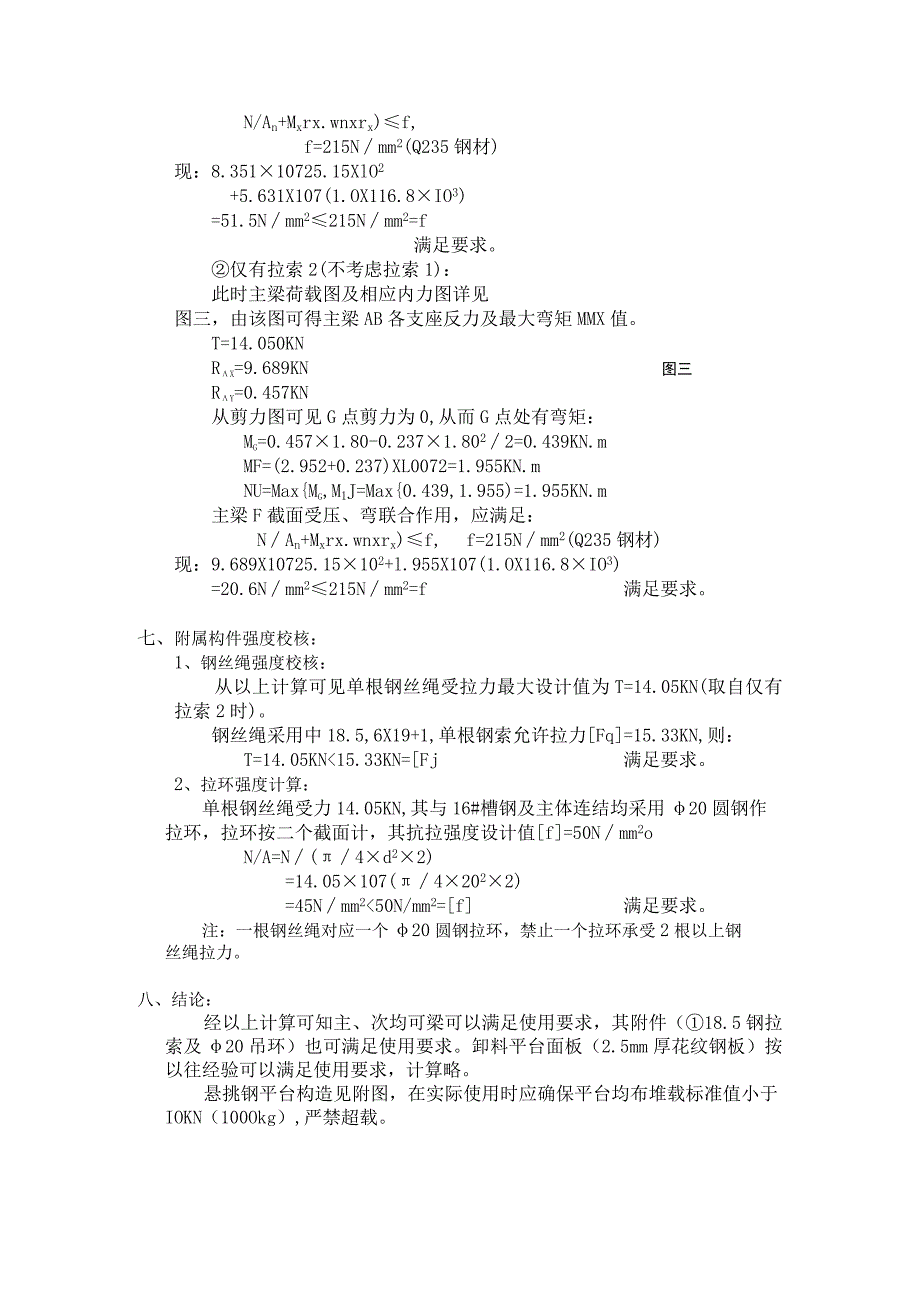

商技校钢平台范文.docx_第3页
第3页 / 共5页
商技校钢平台范文.docx_第4页
第4页 / 共5页
商技校钢平台范文.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《商技校钢平台范文.docx》由会员分享,可在线阅读,更多相关《商技校钢平台范文.docx(5页珍藏版)》请在第壹文秘上搜索。

1、宁波商业技师学校宿舍楼悬挑钢平台计算书一、概况:本工程为9层框架结构,底层层高7.20m,其余各层层高3.60m,现因材料周转及堆放,在楼面侧边适当位置按需搭设悬挑式钢平台。二、悬挑钢平台构造:悬挑钢平台主梁采用16槽钢(共2根),平台面积bX1=2400X3200,悬挑长度L=1800+3200=5000;次梁采用12.6槽钢1600,共3根,焊接在主梁上,平台面板用2.5mm厚花纹钢板与主、次梁点焊固定,花纹钢板底再用63X6加托。主梁伸入主体结构长度为LOm(主梁16槽钢总长6.00m),16槽钢与楼面侧边采用较接办法,但16.槽钢应采用预埋20园钢做成的卡环与主体楼板结构固定,同时在主

2、梁靠近主体结构处下方加焊长600的同型号槽钢,用以承受平台水平推力。主梁(每根)设2道钢索,每道钢索与主梁及主体结构用小20(I级钢)圆钢吊环连结,钢索直径及型号为:l8.5,619+lo悬挑钢平台构造及几何尺寸详见本计算书附图。三、钢平台允许使用荷载:均布荷载10KNo如用于长L=6.0m,48X3.5钢管的堆放,则允许根数40根。四、计算依据及计算用值:1 计算依据:、建筑施工高处作业安装技术规范JGJ8091、混凝土结构设计规范GB50010-2002、钢结构设计规范GB50017202*、建筑施工安全技术某世蓉主编中国建筑工业出版社2、计算用值:、16*槽钢:自重197.4Nm,Wx=

3、116.8cm3,An=25.15cm212. 6#槽钢:自重123.7Nm,Wx=62.14cm3,1-63X6角钢:自重57.21Nm,型钢设计应力:f=215Nun2o、18.5钢索(作捆绑吊索用):钢丝总断面积128.87mm;公称抗拉强度1400Nmm2,破断拉力总和Fq=128.871400=N=180.4KN,换算系数取0.85,安全系数K=10,单根钢索允许拉力Fj=Fqk=0.85X180.4/10=15.33KN,、平台面板(12.6#槽钢、花纹钢板及l636)自重详见以下计算。、栏杆(采用48X3.5钢管)自重140.0N/m。五、荷载分析:在3.2mX2.4m范围内板面

4、各项自重标准值:12.6#槽钢2.40X3=7.20m:自重=123.7103X7.20=0.891KN63X6角钢2.40X2+3.20=8.00m:自重二57.211038.00=0.458KN栏杆2X3.20+2.40=8.80m:自重=140.OXI。-X8.80=1.232KN钢板:自重:3.202.42.5103X78=1.498KN总重:0.891+0.458+1.232+1.498=4.079KN单位面积自重:q朽4.079/(3.2X2.4)=0.531KNm2使用活荷载:q活=10/(3.22.4)=1.302KNm2六、主、次梁强度复核:1、次梁强度复核:次梁按简支梁考虑

5、,梁跨l=2.40m,其上图一作用有均布荷载qfif+q活,结构计算简图见图(一)。显然中间一根次梁受力最大(其受荷范围为2X0.80=1.60m,其它次梁受荷范围仅为0.8Om),从而其上作用有均布线荷载设计值q:q=(1.2qfff+1.4q,s)1.60=(1.20.531+1.41.302)1.60=3.94KN/mM=ql28=3.942.4028=2.84KN.mo=MWx=2.8410762.14IO3=45.7Nmm2215Nmm2=f满足要求。2、主梁强度复核:主梁与主体结构连结处按校接考虑,其上有二根拉索,即拉索1及拉索2,拉索1及拉索2按建筑施工高处作业技术规范规定,应分

6、别验算其强度,且只能作单道受力计算。其上作用有自重均布荷载设计值Ch及平台传来的均布荷载设计值q2:q1=l.2197.4XlO3=O.237KN/mQi=(1.2q种+1.4Xq活)1.2=(1.2X0.531+1.41.302)XI.2=2.952KN/m仅有拉索1(不考虑拉索2):此时主梁荷载图及相应内力图详见图二,由该图可得主梁AB各支座反力及最大弯矩NLX值。T=11.424KNRx=8.351KN图二Ry=2.836KN从剪力图可见G点剪力为0,从而G点处有最大弯矩:Mx=2.836X2.555-0.2372.55522-2.952X0.75572=5.631KN.m主梁G截面受压

7、、弯联合作用,应满足:N/An+Mxrx.wnxrx)f,f=215Nmm2(Q235钢材)现:8.35110725.15XlO2+5.631X107(1.OX116.8IO3)=51.5Nmm2215Nmm2=f满足要求。仅有拉索2(不考虑拉索1):此时主梁荷载图及相应内力图详见图三,由该图可得主梁AB各支座反力及最大弯矩MMX值。T=14.050KNRx=9.689KN图三Ry=0.457KN从剪力图可见G点剪力为0,从而G点处有弯矩:Mg=0.4571.80-0.2371.8022=0.439KN.mMF=(2.952+0.237)XL0072=1.955KN.mNU=MaxMg,M1J

8、=Max0.439,1.955)=1.955KN.m主梁F截面受压、弯联合作用,应满足:NAn+Mxrx.wnxrx)f,f=215Nmm2(Q235钢材)现:9.689X10725.15102+l.955X107(1.OX116.8IO3)=20.6Nmm2215Nmm2=f满足要求。七、附属构件强度校核:1、钢丝绳强度校核:从以上计算可见单根钢丝绳受拉力最大设计值为T=14.05KN(取自仅有拉索2时)。钢丝绳采用中18.5,6X19+1,单根钢索允许拉力Fq=15.33KN,则:T=14.05KN15.33KN=Fj满足要求。2、拉环强度计算:单根钢丝绳受力14.05KN,其与16#槽钢

9、及主体连结均采用20圆钢作拉环,拉环按二个截面计,其抗拉强度设计值f=50Nmm2oN/A=N(4d22)=14.05107(42022)=45Nmm250N/mm2=f满足要求。注:一根钢丝绳对应一个20圆钢拉环,禁止一个拉环承受2根以上钢丝绳拉力。八、结论:经以上计算可知主、次均可梁可以满足使用要求,其附件(18.5钢拉索及20吊环)也可满足使用要求。卸料平台面板(2.5mm厚花纹钢板)按以往经验可以满足使用要求,计算略。悬挑钢平台构造见附图,在实际使用时应确保平台均布堆载标准值小于IOKN(100Okg),严禁超载。附图(悬挑钢平台构造)安全生产十项注意事项:一、工作前穿戴好规定的劳动防

10、护品,检查设备及作业场地,做到安全可靠。二、不违章作业,并监督制止他人违章作业。三、不准擅自开动别人操作的机械,电器开关设备。登高作业应戴好安全带、安全帽、并有专人监护、防止坠落,严禁向下乱抛工具和设备零件。四、不准随便拆除各种安全防护装置、信号标志、仪表及专指示器等。保持设备齐全有效灵敏可靠。五、不准随意启动设备。机器设备停机检查或修理时,应切断电源并悬挂警示牌,取牌人应是挂牌人。开机时发出信号,听到回音确定安全后才能开机。六、不准吊装物及下行人。多人操作起重搬运要统一指挥,密切配合。不准超负荷使用机器。七、不在易燃物品附近吸烟动火,不乱扔垃圾。八、不在厂内无证驾驶机动车辆,机动车进出车间转弯必须鸣号减速。车辆行驶中严禁爬上跳下。九、工作时精力集中,不准打闹、赤脚、赤膊、穿拖鞋和高跟鞋。十、上班时间不准怠工、滋事、脱岗或擅离职守。有事请假经领导批准后方可离开岗位。
