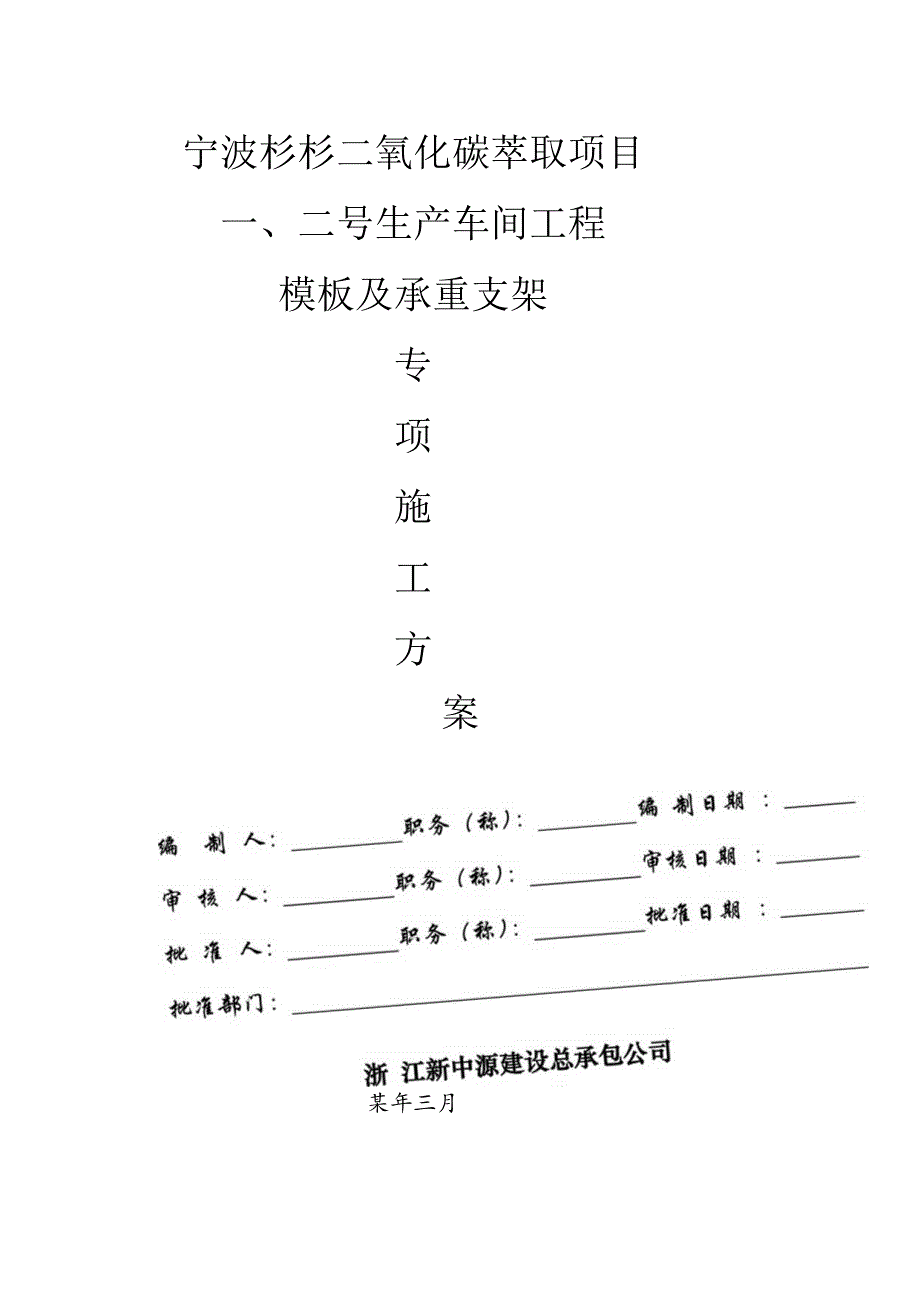

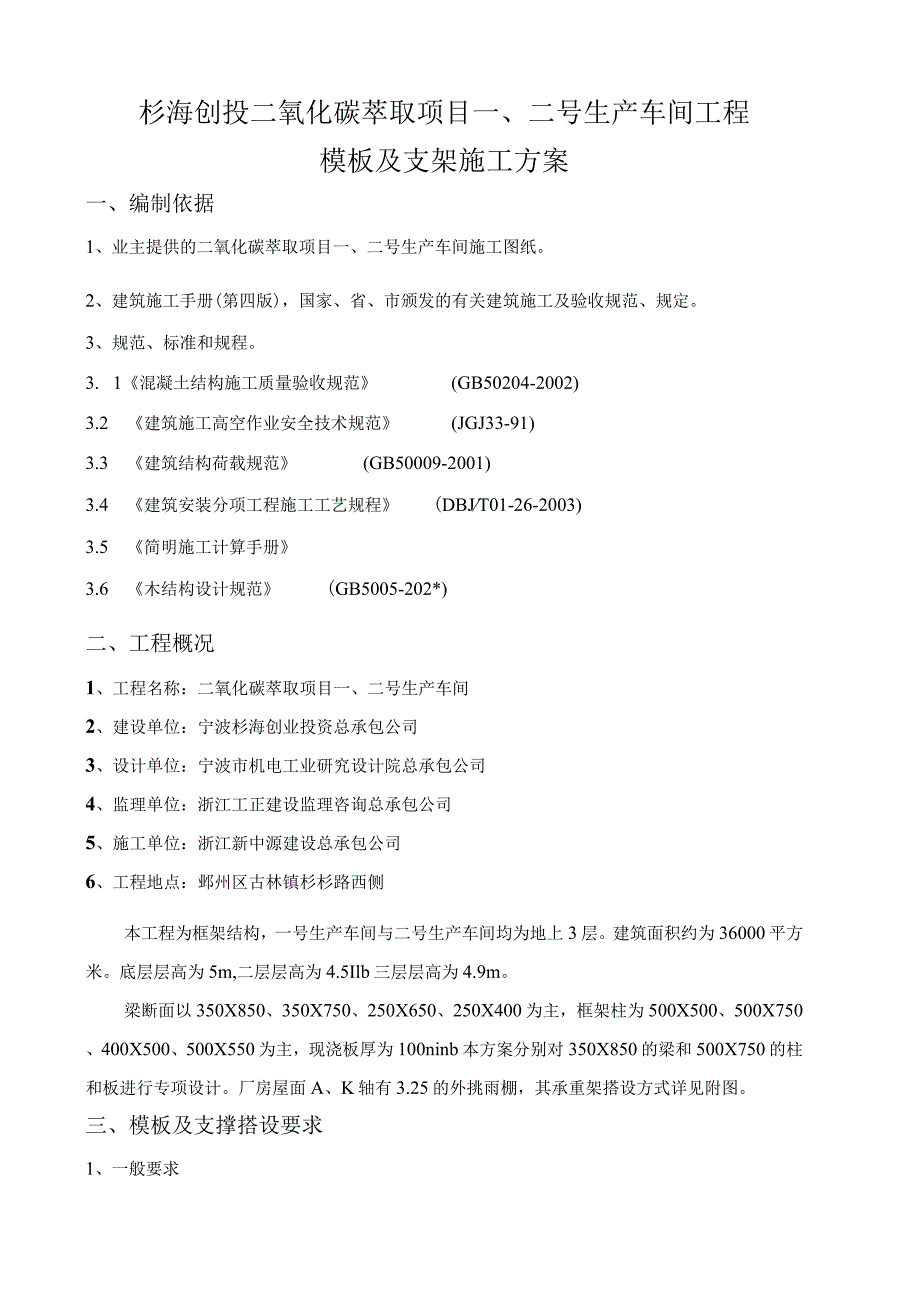

1、宁波杉杉二氧化碳萃取项目一、二号生产车间工程模板及承重支架专项施工方案某年三月杉海创投二氧化碳萃取项目一、二号生产车间工程模板及支架施工方案一、编制依据1、业主提供的二氧化碳萃取项目一、二号生产车间施工图纸。2、建筑施工手册(第四版)，国家、省、市颁发的有关建筑施工及验收规范、规定。3、规范、标准和规程。3. 1混凝土结构施工质量验收规范(GB50204-2002)3.2 建筑施工高空作业安全技术规范(JGJ33-91)3.3 建筑结构荷载规范(GB50009-2001)3.4 建筑安装分项工程施工工艺规程(DBJT01-26-2003)3.5 简明施工计算手册3.6 木结构设计规范(GB50
2、05-202*)二、工程概况1、工程名称：二氧化碳萃取项目一、二号生产车间2、建设单位：宁波杉海创业投资总承包公司3、设计单位：宁波市机电工业研究设计院总承包公司4、监理单位：浙江工正建设监理咨询总承包公司5、施工单位：浙江新中源建设总承包公司6、工程地点：邺州区古林镇杉杉路西侧本工程为框架结构，一号生产车间与二号生产车间均为地上3层。建筑面积约为36000平方米。底层层高为5m,二层层高为4.5Ilb三层层高为4.9m。梁断面以350X850、350X750、250X650、250X400为主，框架柱为500X500、500X750、400X500、500X550为主，现浇板厚为100nin

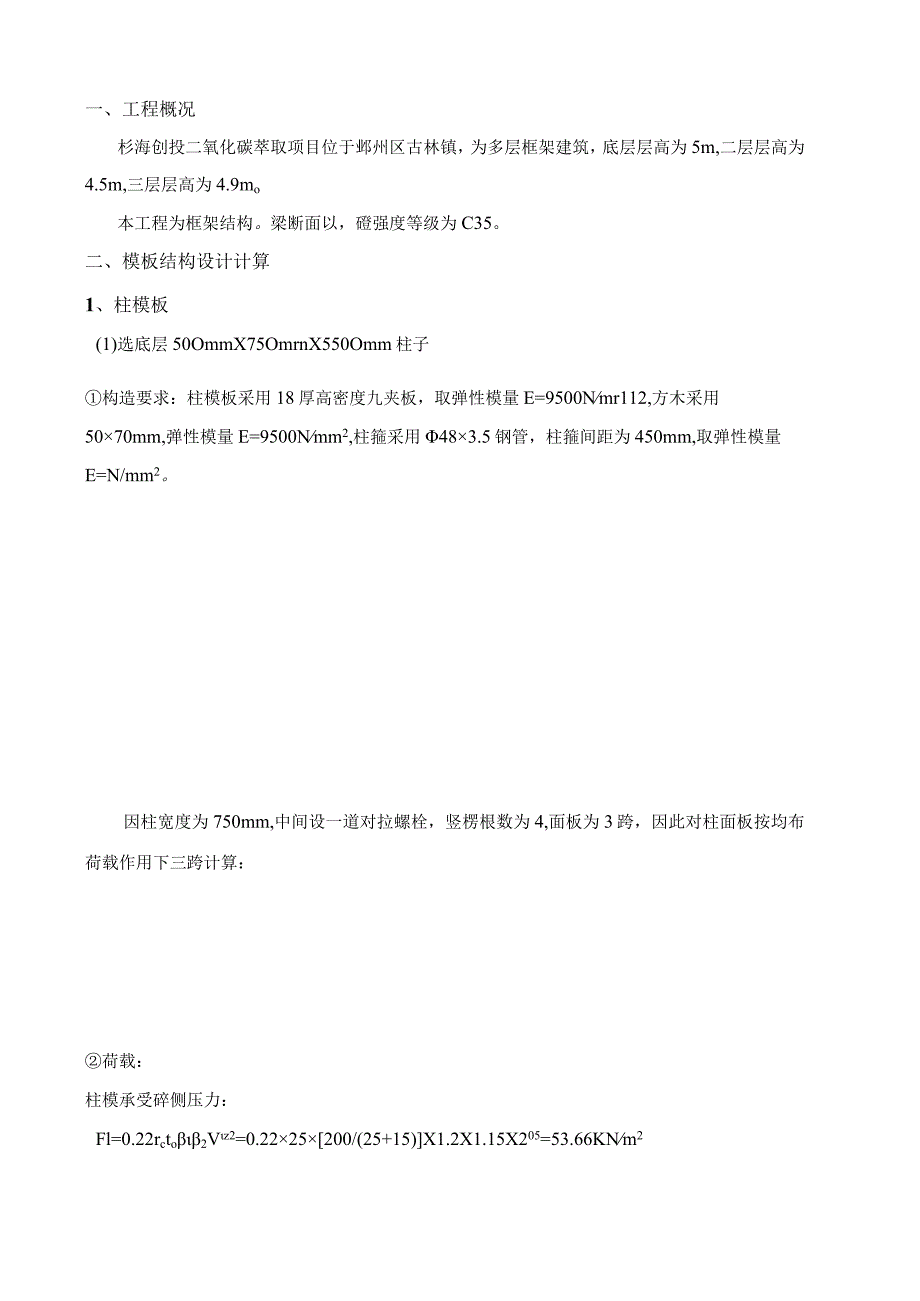

3、b本方案分别对350X850的梁和500X750的柱和板进行专项设计。厂房屋面A、K轴有3.25的外挑雨棚，其承重架搭设方式详见附图。三、模板及支撑搭设要求1、一般要求一、工程概况杉海创投二氧化碳萃取项目位于邺州区古林镇，为多层框架建筑，底层层高为5m,二层层高为4.5m,三层层高为4.9mo本工程为框架结构。梁断面以，磴强度等级为C35。二、模板结构设计计算1、柱模板(1)选底层50OmmX75OmrnX550Omm柱子构造要求：柱模板采用18厚高密度九夹板，取弹性模量E=9500Nmr112,方木采用5070mm,弹性模量E=9500Nmm2,柱箍采用483.5钢管，柱箍间距为450mm,
4、取弹性模量E=N/mm2。因柱宽度为750mm,中间设一道对拉螺栓，竖楞根数为4,面板为3跨，因此对柱面板按均布荷载作用下三跨计算：荷载：柱模承受碎侧压力：Fl=0.22rcto2Vz2=0.2225200/(25+15)X1.2X1.15X205=53.66KNm2F2=rch=255.5=137.5KNm2取两者中较小值F=53.66KNm2振捣舲荷重：4KNm2q=(1.253.661.44)0.45=31.5KNm侧模验算：(1)侧模抗弯强度计算Mmax=0.Iql2=O.IX31.50.252=0.2KNm=MmaxWm=60.2106450182=8.23Nmm2fm=13Nmm2
5、满足抗弯强度要求(2)侧模挠度计算=0.52Iq2I4/100EI=12X(0.521X53.66X0.752504)(100X9500X450X183)=0.39mmv=l250=250250=lmm满足刚度要求方木验算：(1)方木抗弯强度验算：(本段柱高度为5.5m,柱箍间距为450mm,因此按均布荷载作用下三跨连续梁进行计算)本工程坚楞采用木楞，宽50mm,高70mm,檄面惯性矩I和概面抵抗矩W分别为：W=5070706=40.83cm3I=5070707012=142.92cm4M=0.Iql2=O.1X(1.2X53.66+1.44)X0.25X0.45X0.45=0.35KNm=M
6、W=0.351064.083104=8.6Nmm213Nmm2所以满足要求(2)方木挠度计算=0.677q2l4100EI=0.677X53.66X0.254504(100X9500X1.43X106)=0.27mmv=l250=450250=1.8mm满足刚度要求柱箍验算：(1)柱箍采用48X3.5钢管截面惯性矩I和截面抵抗矩W分别为：12.19Cm4和5.08cm3柱箍为2跨，按二跨连续梁计算(附计算简图)：q=(1.253.66+1.44)0.250.452=3.94KNM=0.5ql2=0.476KNm=MW=0.4761075080=93.7Nmm2205Nmm2满足要求！柱箍挠度验
7、算经过计算得到：V=0.096mm;柱箍最大容许挠度：V=375/250=1.5mm;柱箍的最大挠度V=0.096mm小于柱箍最大容许挠度V=1.5mm,满足要对拉螺栓的计算验算公式如下：NN=fA其中N-对拉螺栓所受的拉力；A-对拉螺栓有效面积(mm。；f-对拉螺栓的抗拉强度设计值，取170Nmm2;查表得:对拉螺栓的直径：M12;对拉螺栓有效直径：9.85mm;对拉螺栓有效面积：A=76mm2;对拉螺栓最大容许拉力值：N=1.701057.6010-5=12.92kN;对拉螺栓所受的最大拉力：N=3.94kNo对拉螺栓所受的最大拉力：N=6.521kN小于N=12.92kN,对拉螺栓强度验
8、算满足要求！2、梁、板模板地下室采用木模和扣件式48X3.5钢管支架。以建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001为依据，选大梁断面350X850、250X650计算，模板支架立杆纵766mm,横距为710mm,模板支架平面图、剖面图及详图见附图。（1）荷载面板为受弯结构，需要验算其抗弯强度和刚度o强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。次楞（内龙骨）的根数为6根。面板按照均布荷载作用下的三跨连续梁计算。18厚底模多层板：面重r1=0.10KNm1方木楞：容重R=5.0KNm3侧模用九夹板：面重rl=0.10KN/nf48X3.5
9、钢管横杆（含扣件）线重r3=004KNm钢筋碎梁自重：容重M=25.5KNm3钢筋磴板自重：容重r4=25.1KNm3施工活荷载及振捣碎荷载：r5=3.0KN/m1木材设计强度：fm=13Nmn2（抗弯），fv=1.3Nm顺纹抗剪）九夹板抗弯强度：f=15Nmm2（抗弯），fv,=1.4Nm疗（顺纹抗剪）（2）底模九夹板验算（取碎梁纵向Im作单元）底模多层板自重：L250650 钢筋碎梁自重：L350850L250650施工活载、振捣荷载:L350850L250650 线荷载设计值：g1=0.10.250.65=0.016KNmg2=0.350.85l25.5=7.59KNmg2=0.250.
10、65125.5=4.14KNmg3=30.350.85=0.89KNmg3,=30.250.65=0.49KNmq=1.2(0.03+7.59)+1.40.89=10.76KNmq=1.2(0.016+4.14)+1.40.49=5.67KNm换算为横向线荷载设计值：q=10.761.00.35=30.74KNmq,=5.671.0/0.25=22.68KNm抗弯承载力验算：九夹板抗弯模量：w=l61000182=54.0103mm3M=KMql2=0.125X30.74X0.1752=0.118KN.mM=KMql2=0.125X22.68X0.252=0.177KN.m取最大M值验算：1.
11、250650=MW=0.17710654.0103=3.28KNmm2fm=15Nmm2符合要求(3)底模木楞验算(断面为50X7Omm)底模木楞下的e48X3.5钢管杆间距取大值766,考虑底板木楞的木材长度，按4跨连续梁计算底模九夹板自重：g1=0.350.1=0.035KNmg1,=0.250.1=0.025KNm钢筋碎自重：g2=0.350.8525.5=7.59KNmg2=0.250.6525.5=4.14KNm施工活荷载及振捣荷载：g3=30.35=1.05KNmg3=30.25=0.75KNm木楞自重：g4=0.050.0753=0.05KNmg4=0.05X0.0752=0.0
12、4KNm荷载之和设计值：q=1.2(0.035+0.05+7.59)+1.41.05=10.68KNmq,=1.2X(0.025+0.04+4.14)+1.40.75=6.1KNm内力及挠度系数KM=-0.11Kv=0.61Kw=0.63抗弯承载力验算(分别按3、2根木楞)M=KMqF=-0.1110.680.7662=-0.69KN.mM.KMqT2=oJ1X6.1X0.7662=-0.39KN.m=MW=(0.69106)/(16507023)=5.6Nmm2fm=13Nmm2=M,W,=(0.39106)/(16507022)=4.77Nmm2fm=13Nmm2顺纹抗剪承载力验算：V=K
13、vql=O.61X10.680.766=5.00KNV=Kvq=0.616.10.766=2.85KNT=3V2bhn=3X5.001032X50X703=0.71KNmm2fv=1.3Nmm2T=3V72bhn=32.85103250702=0.61KNmm2fv=1.3Nmm2变形计算可不考虑施工活载及振捣活载：q=1.2(0.035+0.05+7.59)=9.2KNmq,=1.2X(0.025+0.04+4.14)=5.05KNmW=Kw(ql4100EI)=0.63X(9.2X7664)(100X9.0IO31/12X50703X3)=0.52mmW=l400=1.92W=Kw(qT4
14、100EI)=0.63X(5.05X7664)(100X9.0103l1250703X2)=0.43mmW=l/400=1.92(4)横杆验算横杆沿碎梁纵向间距为：766底模九夹板自重：g=0.10.350.766=0.027KNg1=0.1X0.25X0.766=0.02KN底模木楞自重：g2=5X0.05X0.070.766X3=0.04KNg2=50.050.07X0.766X2=0.027KN横杆自重：g3=0.040.766=0.031KNg3=0.040.766=0.031KN侧模(含竖木楞)重：g4=0.10.750.766+0.050.070.766532=0.20KNg=0.10.550.766+0.050.070.766532=0.16KN钢筋硅自重：g5=25.50.350.850.766=5.81KNg5=25.50.250.650.766=3.17KN施工活载与振捣荷载：
