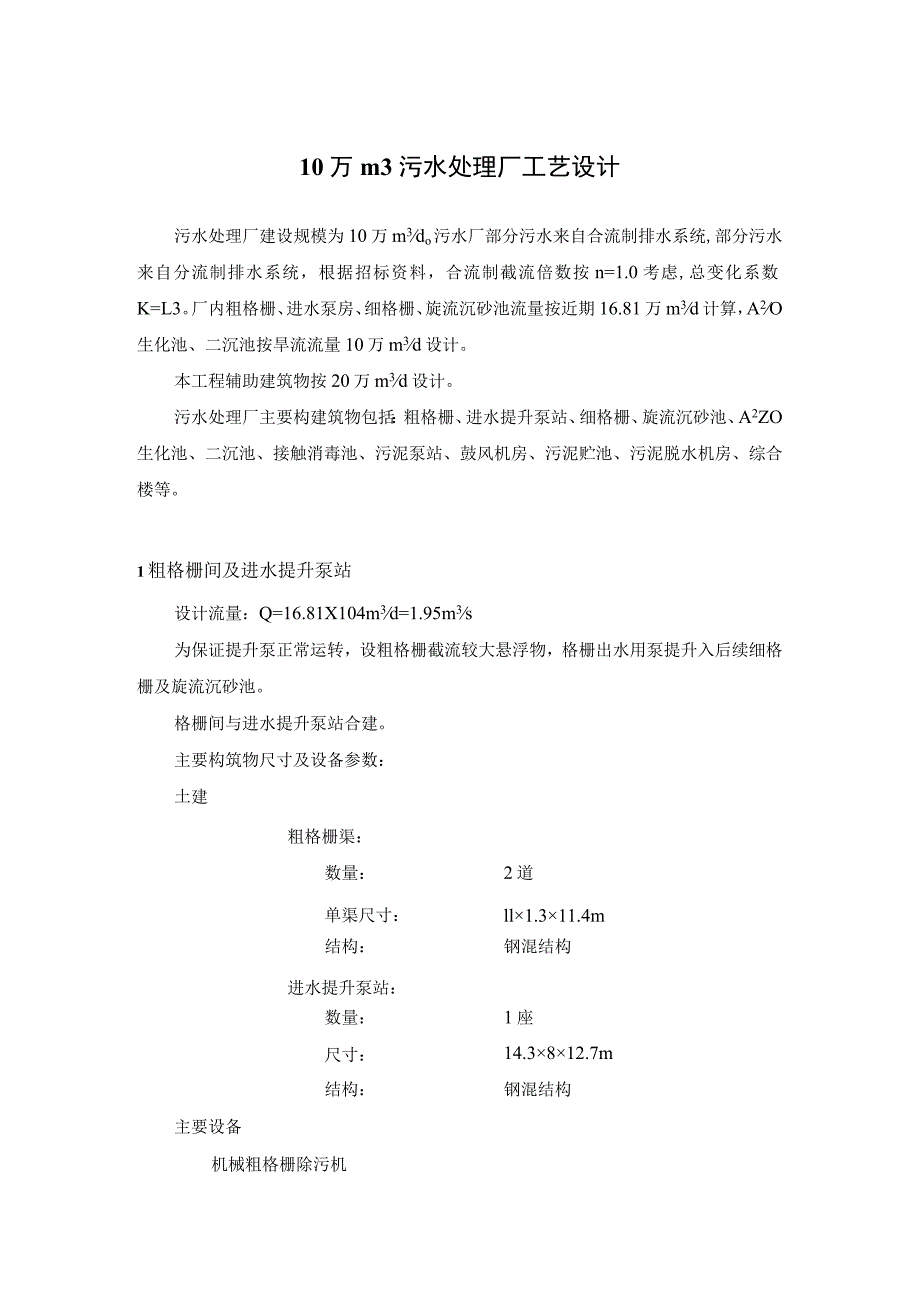

1、10万m3污水处理厂工艺设计污水处理厂建设规模为10万m3do污水厂部分污水来自合流制排水系统,部分污水来自分流制排水系统，根据招标资料，合流制截流倍数按n=1.0考虑,总变化系数K=L3。厂内粗格栅、进水泵房、细格栅、旋流沉砂池流量按近期16.81万m3d计算，A2O生化池、二沉池按旱流流量10万m3d设计。本工程辅助建筑物按20万m3d设计。污水处理厂主要构建筑物包括：粗格栅、进水提升泵站、细格栅、旋流沉砂池、A2ZO生化池、二沉池、接触消毒池、污泥泵站、鼓风机房、污泥贮池、污泥脱水机房、综合楼等。1粗格栅间及进水提升泵站设计流量：Q=16.81X104m3d=1.95m3s为保证提升泵正

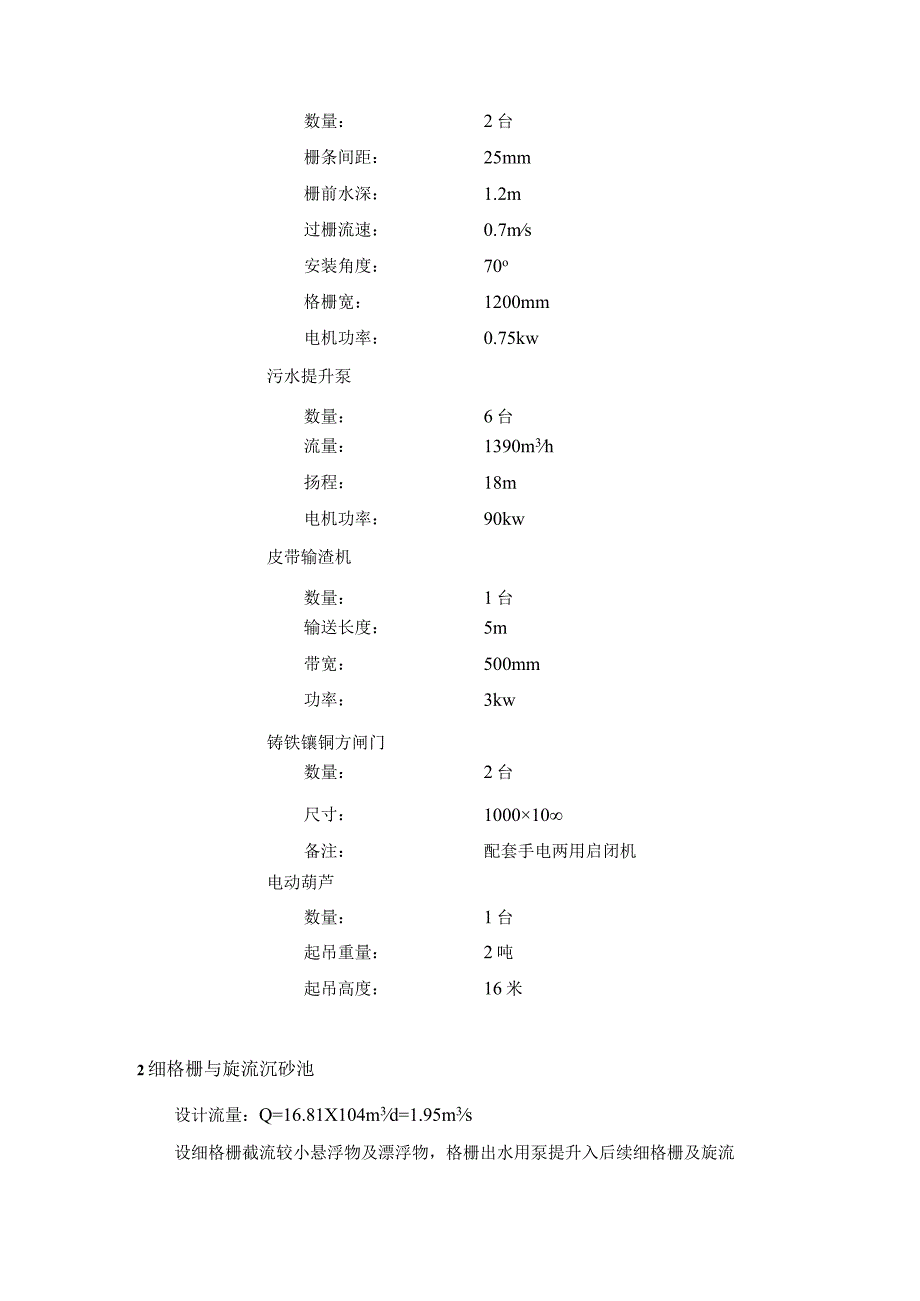

2、常运转，设粗格栅截流较大悬浮物，格栅出水用泵提升入后续细格栅及旋流沉砂池。格栅间与进水提升泵站合建。主要构筑物尺寸及设备参数：土建粗格栅渠：数量：2道单渠尺寸：ll1.311.4m结构：钢混结构进水提升泵站：数量：1座尺寸：14.3812.7m结构：钢混结构主要设备机械粗格栅除污机数量：2台栅条间距：25mm栅前水深：1.2m过栅流速：0.7ms安装角度：70o格栅宽：1200mm电机功率：0.75kw污水提升泵数量：6台流量：1390m3h扬程：18m电机功率：90kw皮带输渣机数量：1台输送长度：5m带宽：500mm功率：3kw铸铁镶铜方闸门数量：2台尺寸：100010备注：配套手电两用启

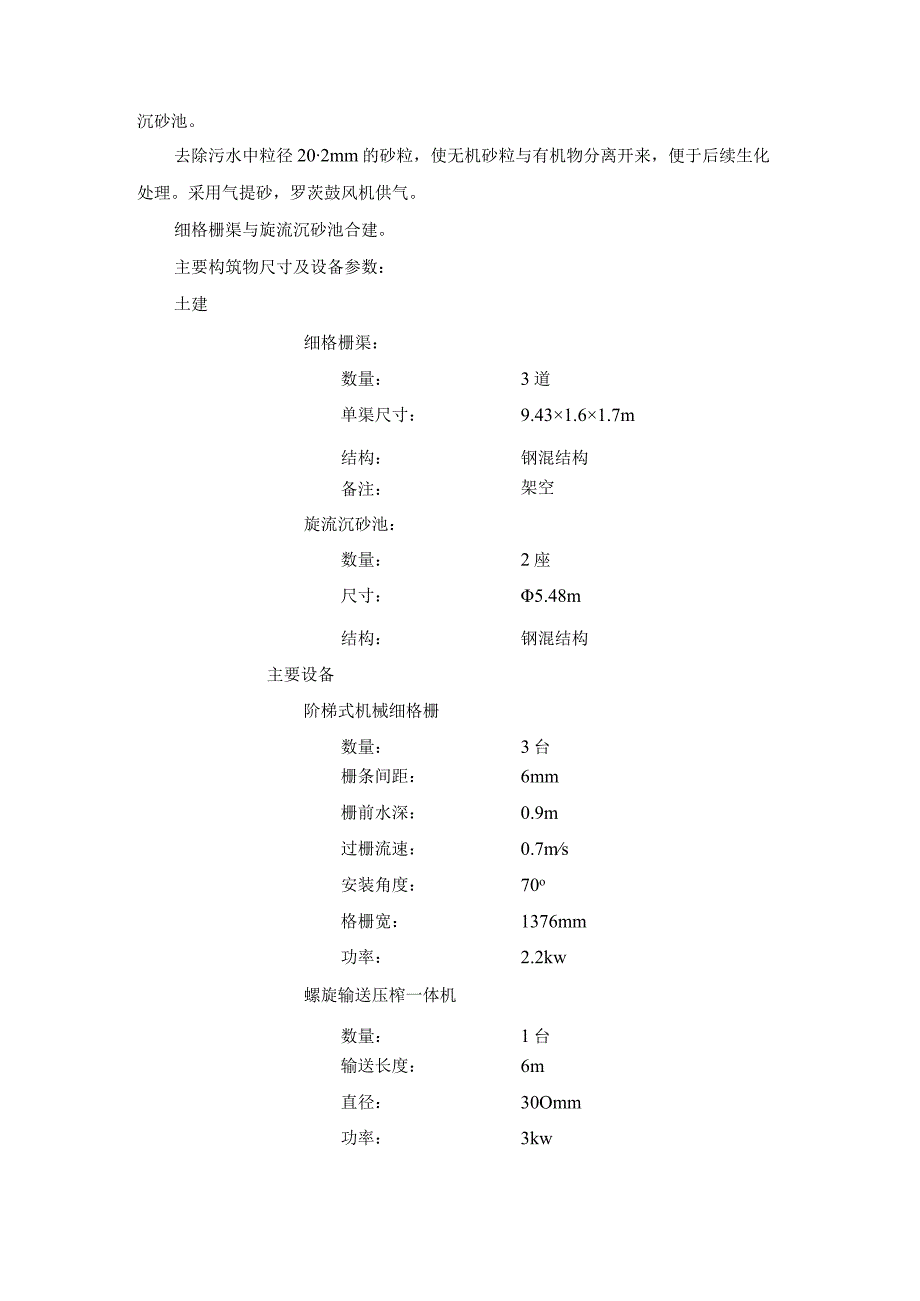

3、闭机电动葫芦数量：1台起吊重量：2吨起吊高度：16米2细格栅与旋流沉砂池设计流量：Q=16.81X104m3d=1.95m3s设细格栅截流较小悬浮物及漂浮物，格栅出水用泵提升入后续细格栅及旋流沉砂池。去除污水中粒径202mm的砂粒，使无机砂粒与有机物分离开来，便于后续生化处理。采用气提砂，罗茨鼓风机供气。细格栅渠与旋流沉砂池合建。主要构筑物尺寸及设备参数：土建细格栅渠：数量：3道单渠尺寸：9.431.61.7m结构：钢混结构备注：架空旋流沉砂池：数量：2座尺寸：5.48m结构：钢混结构主要设备阶梯式机械细格栅数量：3台栅条间距：6mm栅前水深：0.9m过栅流速：0.7ms安装角度：70o格栅宽
4、：1376mm功率：2.2kw螺旋输送压榨一体机数量：1台输送长度：6m直径：30Omm功率：3kw旋流除砂机数量：2台处理水量：4750m3h电机功率：1.5kw备注：罗茨鼓风机与旋流沉砂池配套数量：2台（1用1备）风量：1.98m3min风压：53.9kPa功率：4kw备注：螺旋砂水分离器与旋流除砂机配套数量：1台螺旋直径：26Omm处理量：5-12m3h电机功率：钢制渠道闸门0.37kw数量：6台尺寸：1600XlOOOmm备注：钢制渠道闸门配套手动启闭机数量：2台尺寸：1100X1000备注：钢制渠道闸门配套手动启闭机数量：2台尺寸：2200X1000备注：配套手动启闭机3A2/O生化
5、池设计流量：10万m3d,共2座，每座规模5万nP/d。采用前置预反硝化区的A2/O生化池,利用厌氧、缺氧和好氧区的不同功能，进行生物脱氮除磷，同时去除BoD5。设计参数：好氧区污泥负荷：0.15kgBOD5(kgMLVSSd)挥发性污泥浓度：MLVSS=2.8gL总停留时间：HRT=8.9h污泥龄：SRT=15d有效水深：5.8m,池深6.8m预反硝化区停留时间：0.5h厌氧区停留时间：1.3h缺氧区停留时间：1.5h好氧区停留时间:5.6h供气总量：360m3h气水比：4:1好氧池溶解氧通过调节鼓风机的送风量，控制在1.02.0mgL左右。当溶解氧浓度变化超出范围时，首先由溶解氧测定仪发生
6、信号，启动供气管上的电动调节阀，气量的变化使管网压力发生变化，然后由压力传感器将信号传送到鼓风机的进风叶片启动器，调节导向叶片的角度，使供气管网压力回到最佳状态。主要构筑物尺寸及设备参数：土建混合分配井：数量：1座尺寸：646.8m有效水深：5.8m结构：钢混结构A2ZO生化池单池预反硝化区尺寸：17.5X10X6.8m有效水深：结构：厌氧区尺寸：有效水深：结构：缺氧区尺寸：有效水深：结构：好氧区尺寸：有效水深：结构：主要设备预反硝化区潜水搅拌机数量：功率：厌氧区潜水推进器数量：功率：缺氧区潜水推进器数量：功率：曝气管数量：供气量：混合液回流泵数量：5.8m钢混结构26.3Xl7.56.8m5
7、.8m钢混结构36.614.56.8m5.8m钢混结构56.6(123)6.8m5.8m钢混结构4台3kw8台4kw8台4kw3200m212Ph3台流量:扬程:2100m3h0.6lm电机功率：IOkw4配水井、污泥泵站设配水井使二沉池配水均匀，并使各池回流污泥及剩余污泥均匀排入污泥泵站。污泥泵站内设回流污泥泵，将二沉池沉淀污泥回流至A?/。生化池前端预反硝化区，保持生化池污泥量；设剩余污泥泵提升剩余污泥至污泥贮池、脱水机房，进行污泥脱水。设计参数：污泥回流比：50%-100%剩余污泥总量：13128kgd,含水率99.2%。主要构筑物尺寸及设备参数：土建分配井数量：1座尺寸：9.26.8结
8、构：污泥泵站钢混结构数量：1座尺寸：863.6m结构：主要设备钢混结构I可流污泥泵数量：3台流量：1400m3h扬程：5m电机功率：剩余污泥泵37kw数量：3台（2用1备）流量：55m3h扬程：11.5m电机功率：潜水推进器3.7kw数量：2台电机功率：2.2kw5二沉池设沉淀池进行混合液固液分离，确保污水厂出水SS和BOD5达到所要求的排放标准。通常，大中型污水处理厂多采用辐流沉淀池,沉淀效果较好,运行稳定可靠。辐流沉淀池有中心进水、周边出水和周边进水、周边出水两种方式。周边进水、周边出水的辐流沉淀池具有表面负荷较高的优点，但进水配水孔的施工难度较大,很难达到设计要求，因此本工程采用中心进水
9、、周边出水的辐流式沉淀池。设计参数：设计表面负荷0.77m3m2.h旱季最大表面负荷0.98m3m2.h沉淀时间3小时主要构筑物尺寸及设备参数：土建二沉池数量：2座直径：42m有效水深：2.9m结构：主要设备钢混结构周边传动刮吸泥机数量：4台直径:功率:42mLlkw6接触消毒池接触消毒池水力停留时间为30min,采用往复廊道式反应，以保证接触时间。接触消毒池采用季节性加氯，加氯量为5IOmg/L。主要构筑物尺寸及设备参数：土建接触消毒池：数量：1座尺寸：30(45)4m廊道数：3结构：钢混结构7排水泵站设排水泵站以保证雨季污水厂不能自流排水时，采用泵提升排水。主要构筑物尺寸及设备参数：土建排
10、水泵站数量：1座尺寸：10.5X7X5.5m结构：钢混结构主要设备出水提升泵数量：4台流量：2350m3h扬程：5m电机功率：55kw8污泥贮池设污泥贮池为污泥浓缩、脱水调蓄剩余污泥。为避免含磷的剩余污泥中的磷在厌氧条件下释放，本工程采用污泥机械浓缩，污泥贮池的停留时间不宜过长,设计污泥停留时间为30mino土建污泥贮池数量：1座尺寸：3.5X3.5X3.5m结构：钢混结构主要设备浆板搅拌机数量：1台直径：2m电机功率：Llkw9污泥脱水机房按近期10万n?/d规模设计。污泥浓缩采用2台转鼓式浓缩机，脱水采用2台带式脱水机。设计参数：污泥总量为13128kgd,含水率为99.2%。浓缩脱水后污
11、泥含水率：小于80%絮凝剂投加量：33.5Kgd.s;污泥脱水后泥饼用车外运。主要构筑物尺寸及设备参数：土建污泥脱水机房数量：1座尺寸：2412m结构：砖混结构主要设备转鼓浓缩机数量：2台转鼓直径：900mm电机功率：0.37kw带式压滤机数量：2台带宽：2m电机功率：0.75kwPAM一体溶药装置数量：1套电机功率：0.75kw加药泵数量：2台流量：1.5m3h扬程：3.0bar电机功率：0.75kw空压机数量：2台风量：0.3m3min压力：70m电机功率：3kw污泥螺杆泵数量：2台流量：55m3h扬程：20m电机功率：1Ikw水平无轴螺旋输送机数量：1台螺旋直径：280mm输送长度：13
