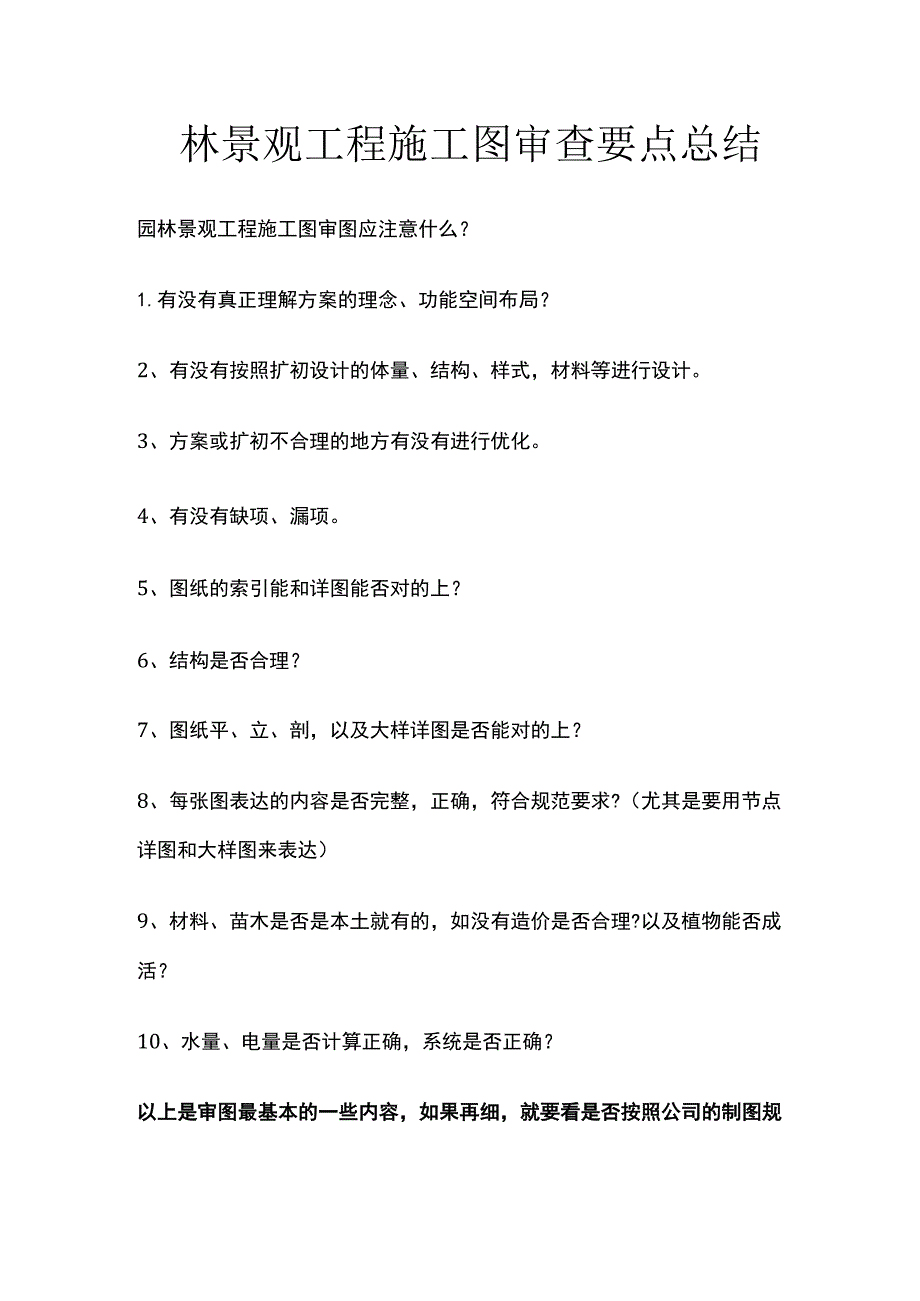

1、林景观工程施工图审查要点总结园林景观工程施工图审图应注意什么？1.有没有真正理解方案的理念、功能空间布局？2、有没有按照扩初设计的体量、结构、样式，材料等进行设计。3、方案或扩初不合理的地方有没有进行优化。4、有没有缺项、漏项。5、图纸的索引能和详图能否对的上？6、结构是否合理？7、图纸平、立、剖，以及大样详图是否能对的上？8、每张图表达的内容是否完整，正确，符合规范要求?（尤其是要用节点详图和大样图来表达）9、材料、苗木是否是本土就有的，如没有造价是否合理?以及植物能否成活？10、水量、电量是否计算正确，系统是否正确？以上是审图最基本的一些内容，如果再细，就要看是否按照公司的制图规范进行制图

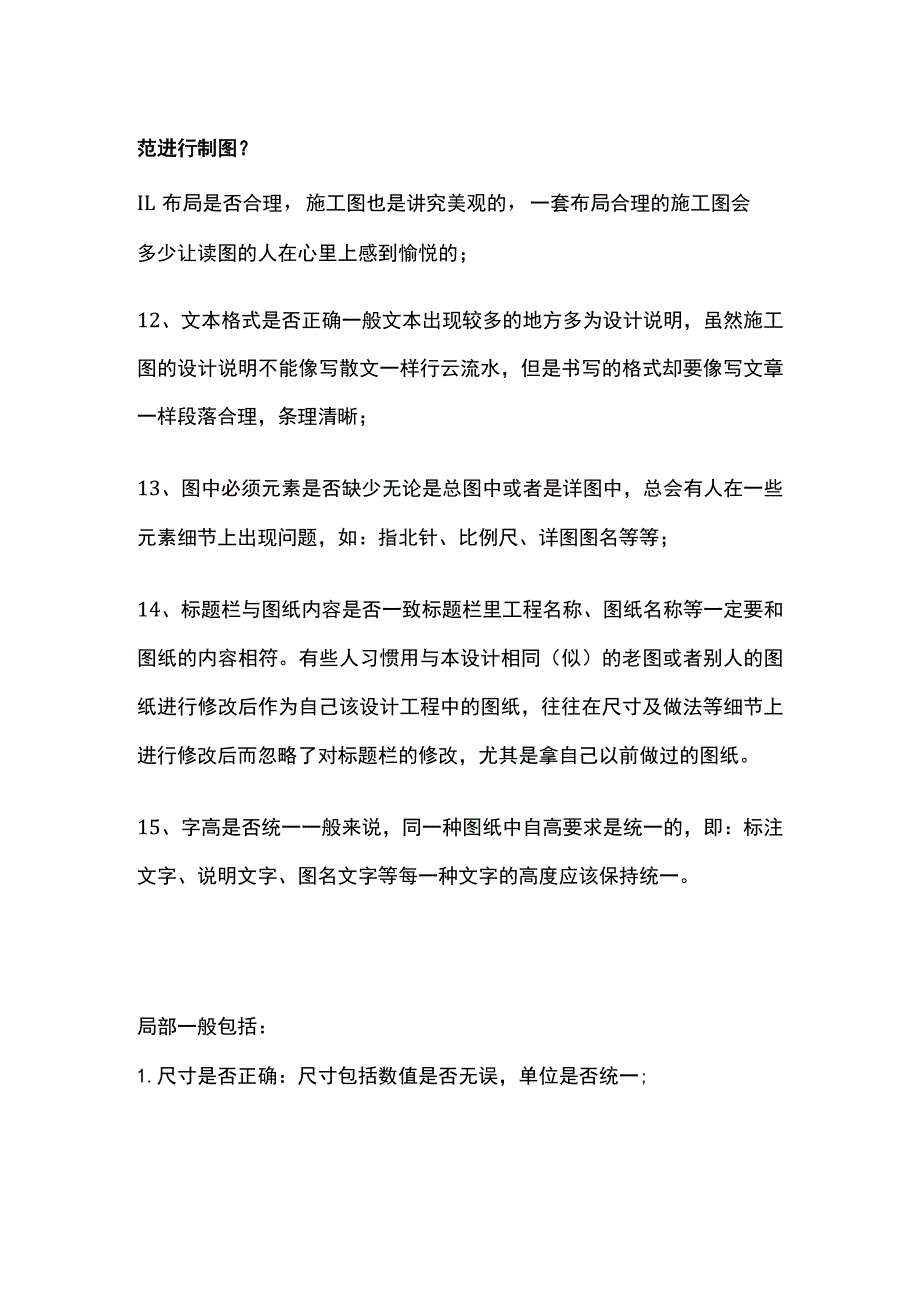

2、？IL布局是否合理，施工图也是讲究美观的，一套布局合理的施工图会多少让读图的人在心里上感到愉悦的；12、文本格式是否正确一般文本出现较多的地方多为设计说明，虽然施工图的设计说明不能像写散文一样行云流水，但是书写的格式却要像写文章一样段落合理，条理清晰；13、图中必须元素是否缺少无论是总图中或者是详图中，总会有人在一些元素细节上出现问题，如：指北针、比例尺、详图图名等等；14、标题栏与图纸内容是否一致标题栏里工程名称、图纸名称等一定要和图纸的内容相符。有些人习惯用与本设计相同（似）的老图或者别人的图纸进行修改后作为自己该设计工程中的图纸，往往在尺寸及做法等细节上进行修改后而忽略了对标题栏的修改，

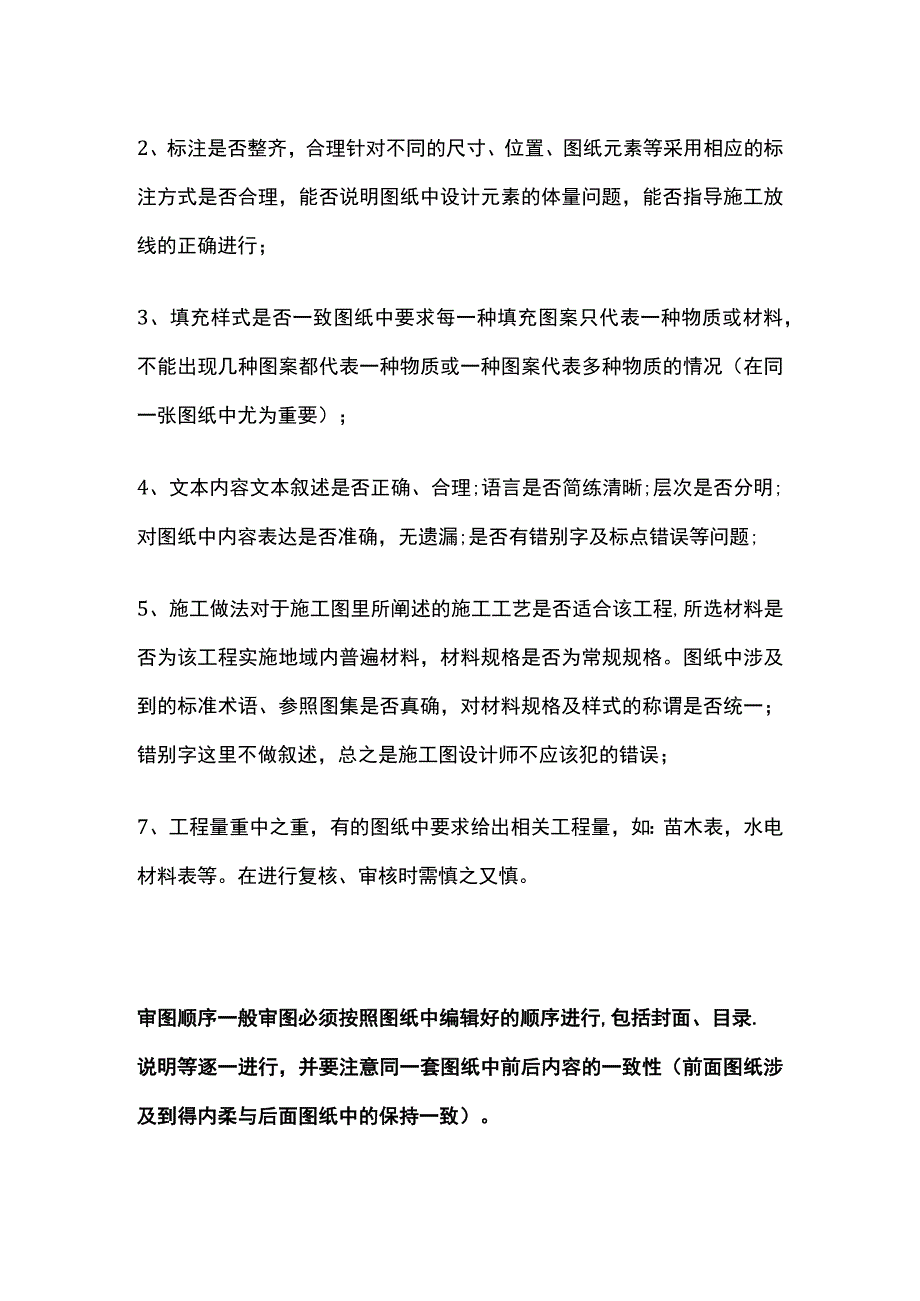

3、尤其是拿自己以前做过的图纸。15、字高是否统一一般来说，同一种图纸中自高要求是统一的，即：标注文字、说明文字、图名文字等每一种文字的高度应该保持统一。局部一般包括：1.尺寸是否正确：尺寸包括数值是否无误，单位是否统一;2、标注是否整齐，合理针对不同的尺寸、位置、图纸元素等采用相应的标注方式是否合理，能否说明图纸中设计元素的体量问题，能否指导施工放线的正确进行；3、填充样式是否一致图纸中要求每一种填充图案只代表一种物质或材料，不能出现几种图案都代表一种物质或一种图案代表多种物质的情况（在同一张图纸中尤为重要）；4、文本内容文本叙述是否正确、合理;语言是否简练清晰;层次是否分明;对图纸中内容表达是否准确，无遗漏;是否有错别字及标点错误等问题;5、施工做法对于施工图里所阐述的施工工艺是否适合该工程,所选材料是否为该工程实施地域内普遍材料，材料规格是否为常规规格。图纸中涉及到的标准术语、参照图集是否真确，对材料规格及样式的称谓是否统一；错别字这里不做叙述，总之是施工图设计师不应该犯的错误；7、工程量重中之重，有的图纸中要求给出相关工程量，如：苗木表，水电材料表等。在进行复核、审核时需慎之又慎。审图顺序一般审图必须按照图纸中编辑好的顺序进行,包括封面、目录.说明等逐一进行，并要注意同一套图纸中前后内容的一致性（前面图纸涉及到得内柔与后面图纸中的保持一致）。
