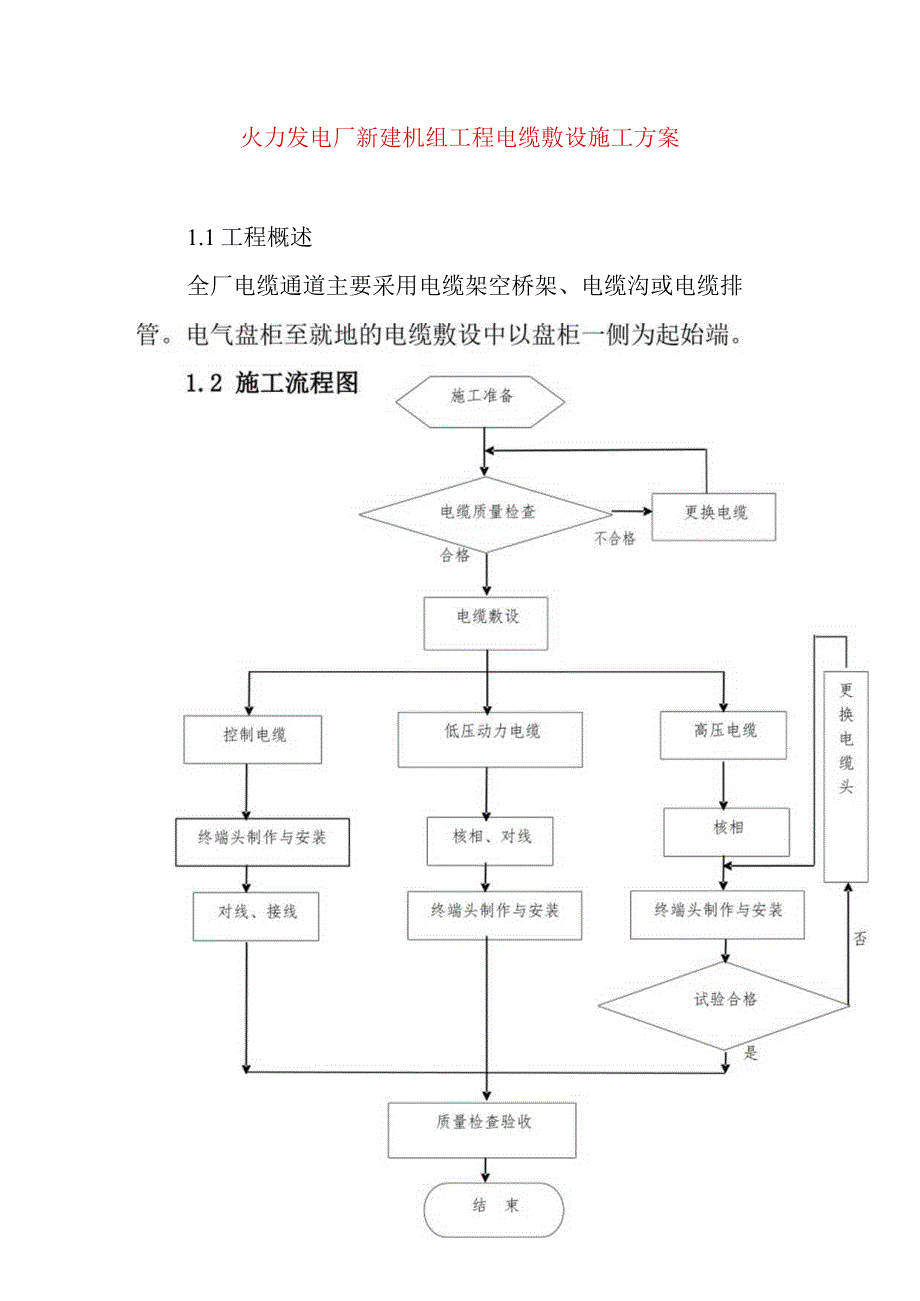

《火力发电厂新建机组工程电缆敷设施工方案.docx》由会员分享，可在线阅读，更多相关《火力发电厂新建机组工程电缆敷设施工方案.docx（6页珍藏版）》请在第壹文秘上搜索。

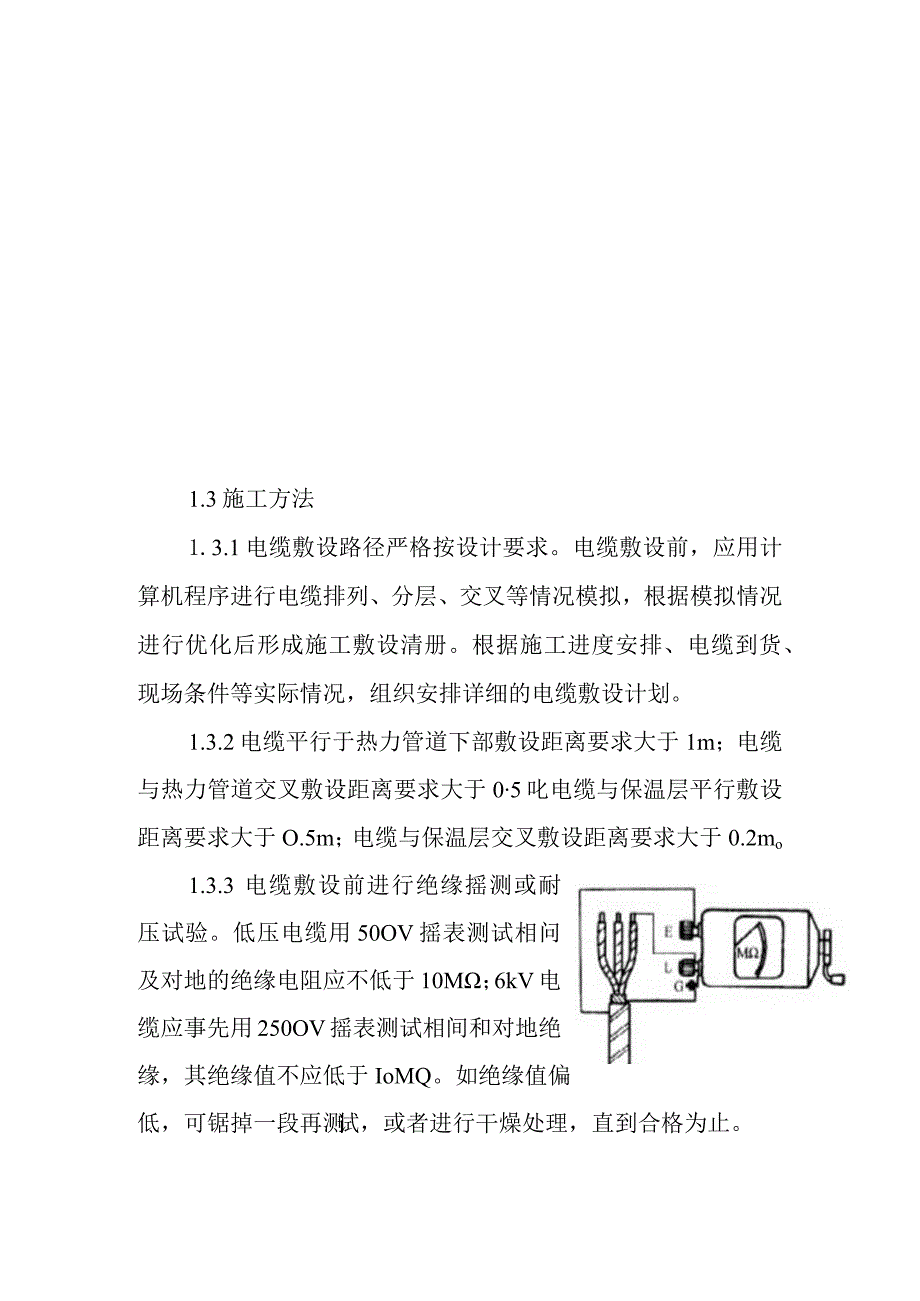

1、火力发电厂新建机组工程电缆敷设施工方案1.1工程概述全厂电缆通道主要采用电缆架空桥架、电缆沟或电缆排1.3施工方法1.3.1电缆敷设路径严格按设计要求。电缆敷设前，应用计算机程序进行电缆排列、分层、交叉等情况模拟，根据模拟情况进行优化后形成施工敷设清册。根据施工进度安排、电缆到货、现场条件等实际情况，组织安排详细的电缆敷设计划。1.3.2电缆平行于热力管道下部敷设距离要求大于1m；电缆与热力管道交叉敷设距离要求大于05叱电缆与保温层平行敷设距离要求大于O.5m；电缆与保温层交叉敷设距离要求大于0.2mo1.3.3电缆敷设前进行绝缘摇测或耐压试验。低压电缆用50OV摇表测试相问及对地的绝缘电阻应

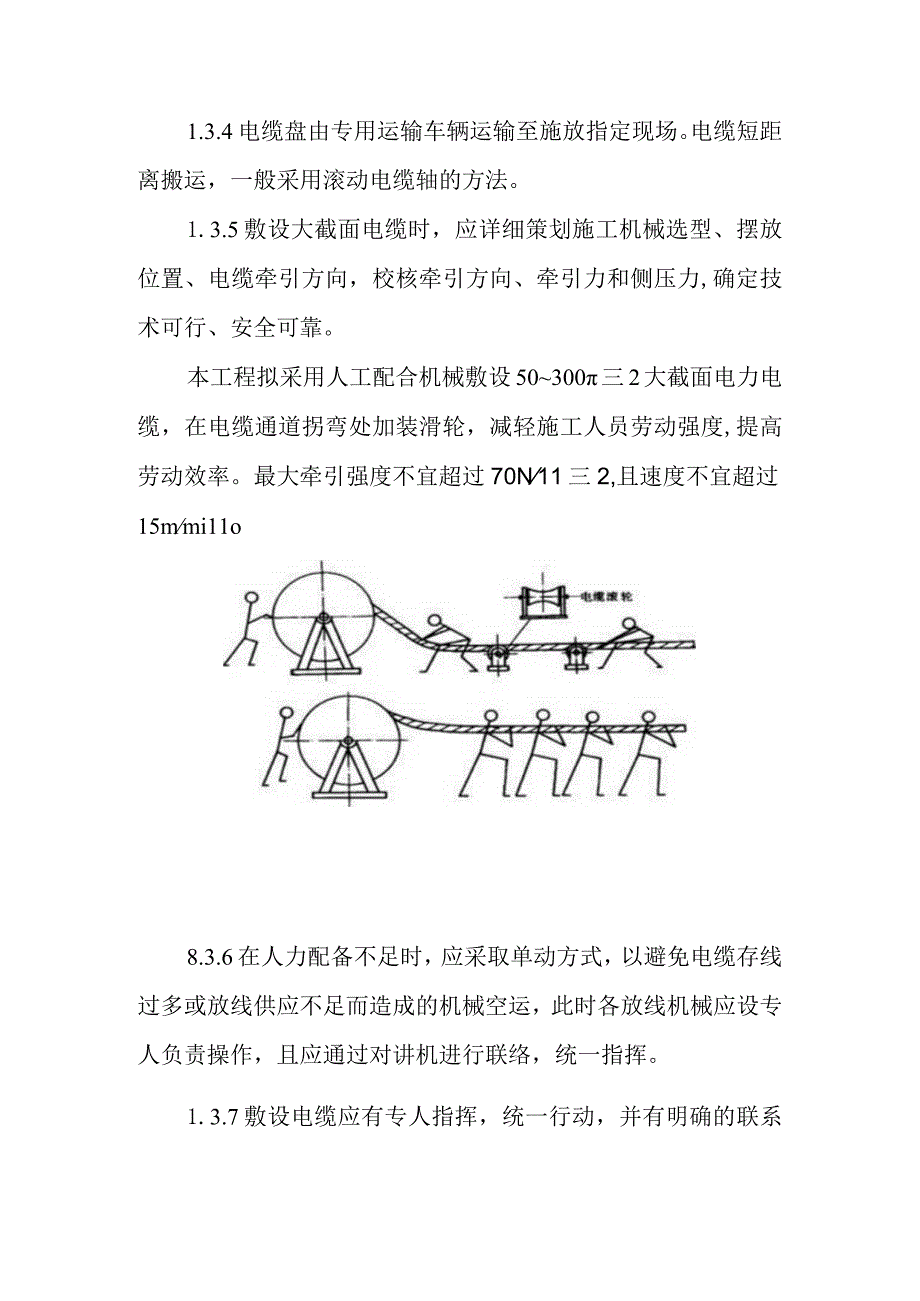

2、不低于10M；6kV电缆应事先用250OV摇表测试相间和对地绝缘，其绝缘值不应低于IoMQ。如绝缘值偏低，可锯掉一段再测试，或者进行干燥处理，直到合格为止。1.3.4电缆盘由专用运输车辆运输至施放指定现场。电缆短距离搬运，一般采用滚动电缆轴的方法。1.3.5敷设大截面电缆时，应详细策划施工机械选型、摆放位置、电缆牵引方向，校核牵引方向、牵引力和侧压力,确定技术可行、安全可靠。本工程拟采用人工配合机械敷设50300三2大截面电力电缆，在电缆通道拐弯处加装滑轮，减轻施工人员劳动强度,提高劳动效率。最大牵引强度不宜超过70N11三2,且速度不宜超过15mmi11o8.3.6在人力配备不足时，应采取单
3、动方式，以避免电缆存线过多或放线供应不足而造成的机械空运，此时各放线机械应设专人负责操作，且应通过对讲机进行联络，统一指挥。1.3.7敷设电缆应有专人指挥，统一行动，并有明确的联系信号，不得在无指挥信号的情况下随意拉动，且在电缆敷设的过程中，全部人员应听从口令，用力一致。可用无线电对讲机联络，手持扩音喇叭指挥。1.3.8电缆通过孔洞、管子或楼板时，两侧必须设监护人，入口侧应防止电缆被卡或手被带入孔内。施工人员不得站在正面、拐转弯处内侧。1.3.9严禁动力电缆与控制电缆混放。不同电压等级的电缆分层敷设，从上至下依次布置高压电缆、低压电缆、强电控制电缆、弱电控制电缆、通讯电缆。其他单位或专业的电缆
4、需经过本工程电缆通道时，应与本工程电气专业开列的电缆在桥架（支、吊架）上的排列顺序保持一致。1.1.1 3.10电缆管过长或弯曲过多时，应利用滑石粉或拉线膏涂于电缆表皮或管路口，电缆穿管时辅助润滑，以免伤及电缆电线。1.3.11 电缆敷设过程中遇到已受电的设备，则按照带电试运行的有关规定，应办理施工作业工作票后方可进行施工。1.3.12 垂直敷设，采用自上而下的顺序敷设。可将电缆吊至楼层顶部。敷设时，敷设同截面电缆应先低层、后高层,注意在电缆轴附近和楼层应采取防滑措施。受现场条件时，采用自下而上顺序敷设，低层小截面电缆可用滑轮大绳人力牵引敷设。1.3.13在桥架或支架上多根电缆敷设时，应根据现
5、场实际情况，事先将电缆的排列，用表或图的方式划出来，以防电缆的交叉和混乱。沿电缆桥架竖井垂直敷设，或斜角超过30的电缆，至少每隔一米设绑扎处，水平敷设部分至少每隔2m设绑扎处。1.3.14电缆弯曲半径按GB50168-2006要求执行，控制电缆最小弯曲半径810D,电力电缆最小弯曲半径1015Do1.3.15电缆支持点间距、标志牌GB50168-2006要求执行，交流单芯电缆固定夹具应采用无铁件构成的闭合磁路。水平敷设的电缆在首末两端及转弯处应固定，控制电缆水平直线段每隔2个横撑处，动力电缆水平直线段每隔4个横撑处；穿越保护管的两端，引接线及端子排前15030Omm处,以及离电缆头约Inl处均加以固定；电缆应均匀布置在桥架上，中间用电缆扎线扎牢；电缆垂直敷设或45。倾斜敷设时,应在每一个支架上加以固定。标志牌采用吊牌打印机印制，标识清晰、不易褪色。1.3.16 每根电缆敷设完毕后，须认真核对电缆始、终端的设备号是否正确，并立即进行绝缘测试、端部封堵、标识。1.3.17 原则上电缆不允许有中间接头，对于长距离（一般在2000m以上）的动力电缆由于电缆制造长度有困难的，个别需要做中间接头，需要监理旁站，并做好记录，做好中间头的位置标志，并上报建设单位备案。
