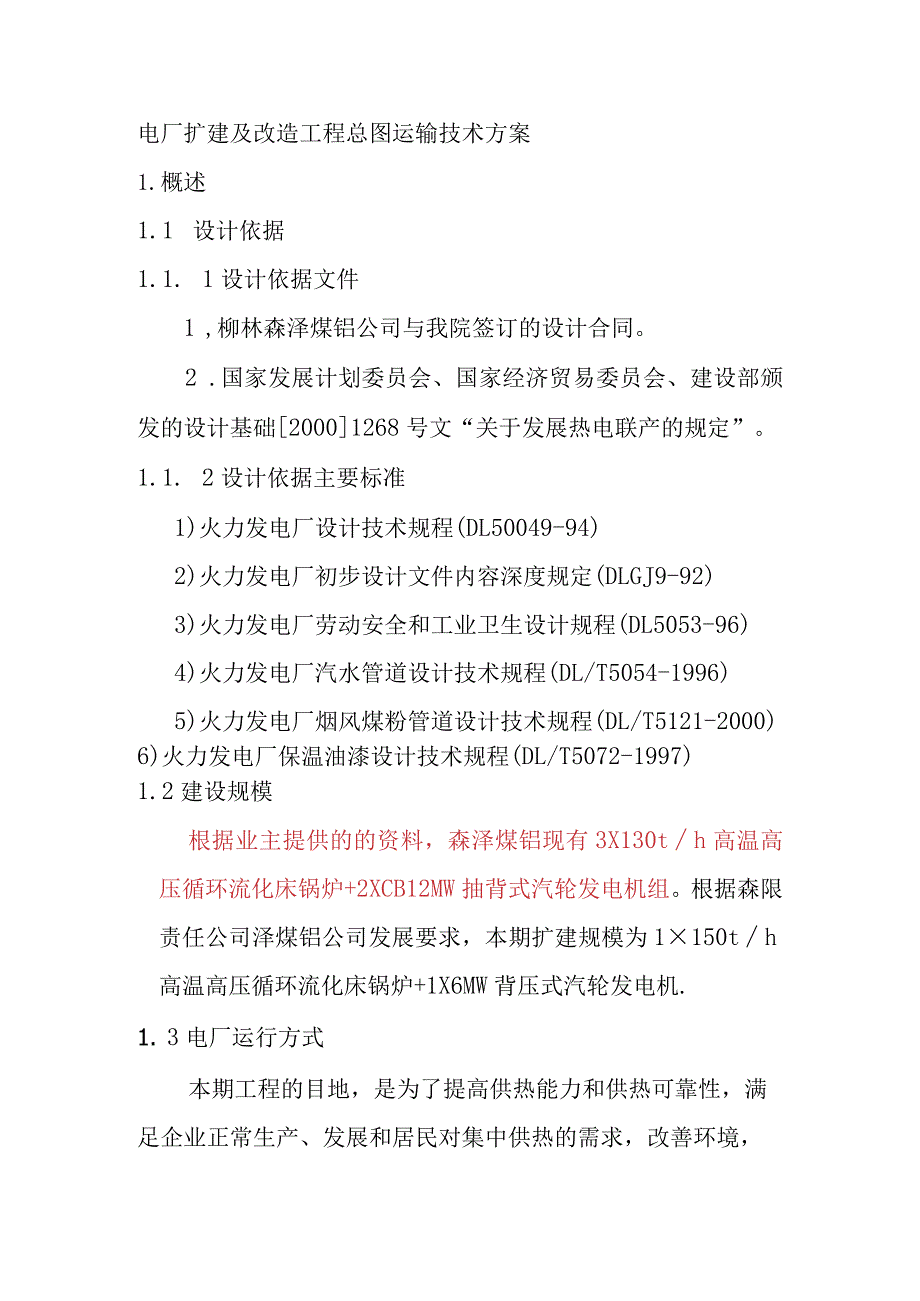

1、电厂扩建及改造工程总图运输技术方案1.概述1.1 设计依据1.1. 1设计依据文件1 ,柳林森泽煤铝公司与我院签订的设计合同。2 .国家发展计划委员会、国家经济贸易委员会、建设部颁发的设计基础20001268号文“关于发展热电联产的规定”。1.1. 2设计依据主要标准1)火力发电厂设计技术规程(DL50049-94)2)火力发电厂初步设计文件内容深度规定(DLGJ9-92)3)火力发电厂劳动安全和工业卫生设计规程(DL5053-96)4)火力发电厂汽水管道设计技术规程(DL/T5054-1996)5)火力发电厂烟风煤粉管道设计技术规程(DL/T5121-2000)6)火力发电厂保温油漆设计技术

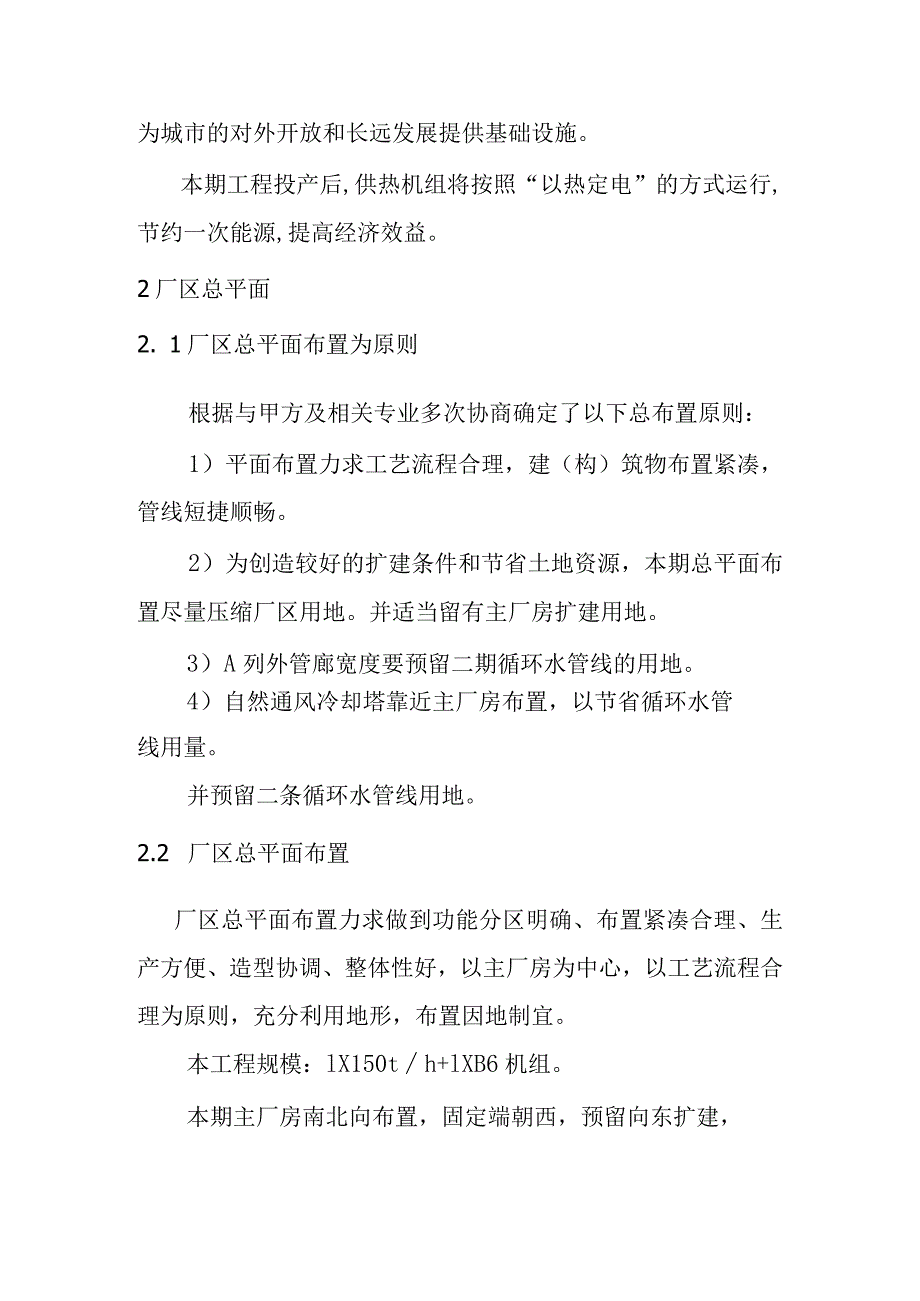

2、规程(DL/T5072-1997)1.2建设规模根据业主提供的的资料，森泽煤铝现有3X130th高温高压循环流化床锅炉+2XCB12MW抽背式汽轮发电机组。根据森限责任公司泽煤铝公司发展要求，本期扩建规模为1150th高温高压循环流化床锅炉+1X6MW背压式汽轮发电机.1. 3电厂运行方式本期工程的目地，是为了提高供热能力和供热可靠性，满足企业正常生产、发展和居民对集中供热的需求，改善环境，为城市的对外开放和长远发展提供基础设施。本期工程投产后,供热机组将按照“以热定电”的方式运行,节约一次能源,提高经济效益。2厂区总平面2. 1厂区总平面布置为原则根据与甲方及相关专业多次协商确定了以下总布置
3、原则：1）平面布置力求工艺流程合理，建（构）筑物布置紧凑，管线短捷顺畅。2）为创造较好的扩建条件和节省土地资源，本期总平面布置尽量压缩厂区用地。并适当留有主厂房扩建用地。3） A列外管廊宽度要预留二期循环水管线的用地。4）自然通风冷却塔靠近主厂房布置，以节省循环水管线用量。并预留二条循环水管线用地。2.2 厂区总平面布置厂区总平面布置力求做到功能分区明确、布置紧凑合理、生产方便、造型协调、整体性好，以主厂房为中心，以工艺流程合理为原则，充分利用地形，布置因地制宜。本工程规模：lX150th+lXB6机组。本期主厂房南北向布置，固定端朝西，预留向东扩建，厂区总平面布置为：主要生产区以主厂房为中心

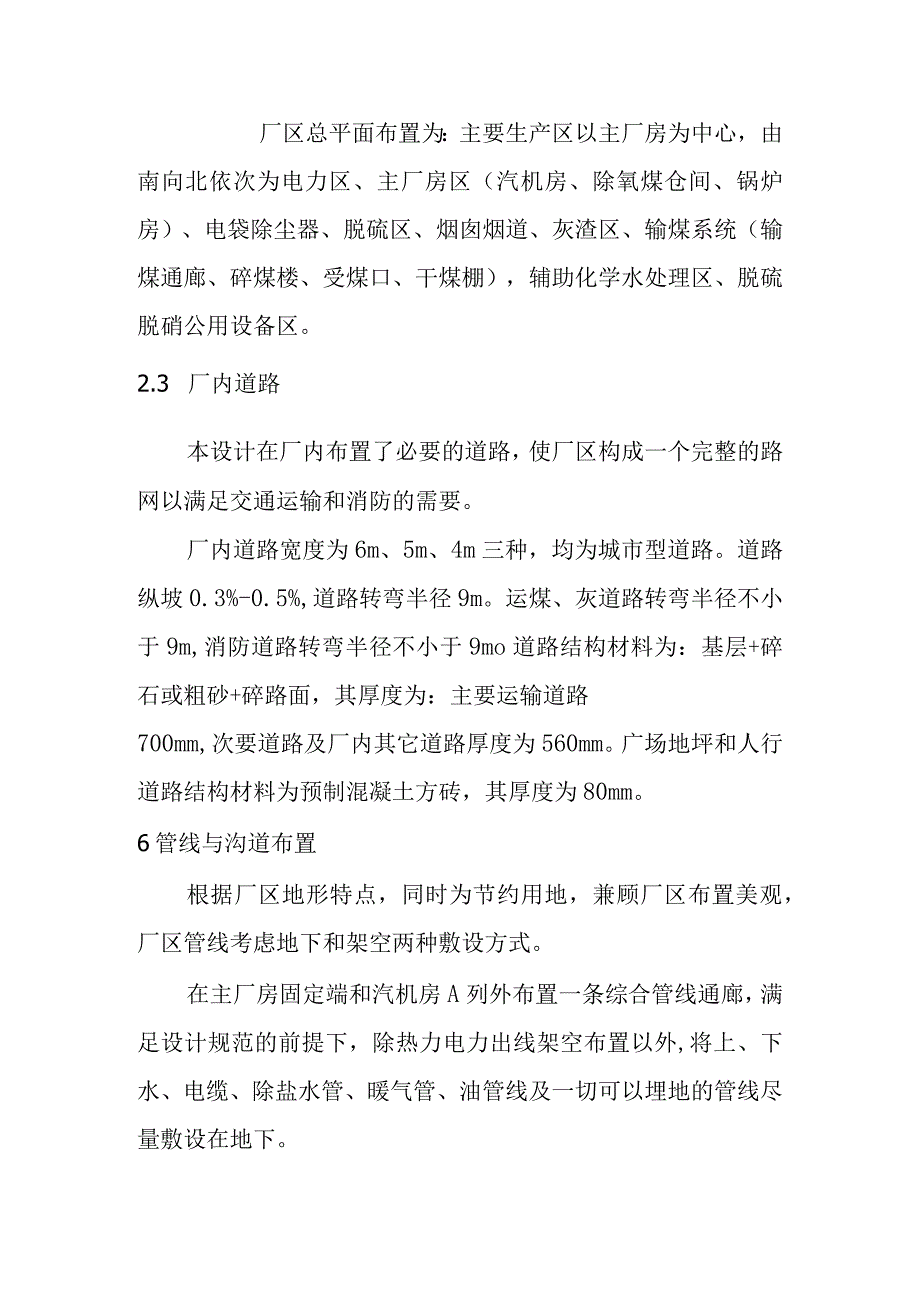

4、，由南向北依次为电力区、主厂房区（汽机房、除氧煤仓间、锅炉房）、电袋除尘器、脱硫区、烟囱烟道、灰渣区、输煤系统（输煤通廊、碎煤楼、受煤口、干煤棚），辅助化学水处理区、脱硫脱硝公用设备区。2.3 厂内道路本设计在厂内布置了必要的道路，使厂区构成一个完整的路网以满足交通运输和消防的需要。厂内道路宽度为6m、5m、4m三种，均为城市型道路。道路纵坡0.3%-0.5%,道路转弯半径9m。运煤、灰道路转弯半径不小于9m,消防道路转弯半径不小于9mo道路结构材料为：基层+碎石或粗砂+碎路面，其厚度为：主要运输道路700mm,次要道路及厂内其它道路厚度为560mm。广场地坪和人行道路结构材料为预制混凝土方砖
5、，其厚度为80mm。6管线与沟道布置根据厂区地形特点，同时为节约用地，兼顾厂区布置美观，厂区管线考虑地下和架空两种敷设方式。在主厂房固定端和汽机房A列外布置一条综合管线通廊，满足设计规范的前提下，除热力电力出线架空布置以外,将上、下水、电缆、除盐水管、暖气管、油管线及一切可以埋地的管线尽量敷设在地下。第二章电力系统部分2.1、电厂接入系统方案本系统方案是热电厂以IOkV电压接入系统。2.2本期建设规模济规划容量桐庐热电厂本期新建一台6MW热电机组，直接并入厂内IOkV系统。2. 3电气主接线2.1 方案一：每台发电机对应一台变压器IX6MW机组发电机直接接到IOkVo发电机出线端和中性点端各设2组电流互感器，发电机出线端配置2组电压互感器、1台励磁用变压器和1台避雷器。发电机中性点不接地。2.4 系统继电保护的配置与选型2. 4.2系统及电保护的选型保护型号有：建议*保护选用南京南瑞集团电力自动化有限公司的光纤差动保护装置。故障录波器目前形式较多，各地区使用习惯不完全一致，可根据地区电网内普遍运行的设备选用。3. 4.3对相关专业的要求1) 电厂出线要求提供一路光纤通道，可采用专用光纤，共需4芯，其中备用2芯。2) 光纤形式要求单膜波长1300mm,通道允许衰耗不大于16dBmo3) 发电机组的同期并列点方案一设在设在发电机出口开关。
