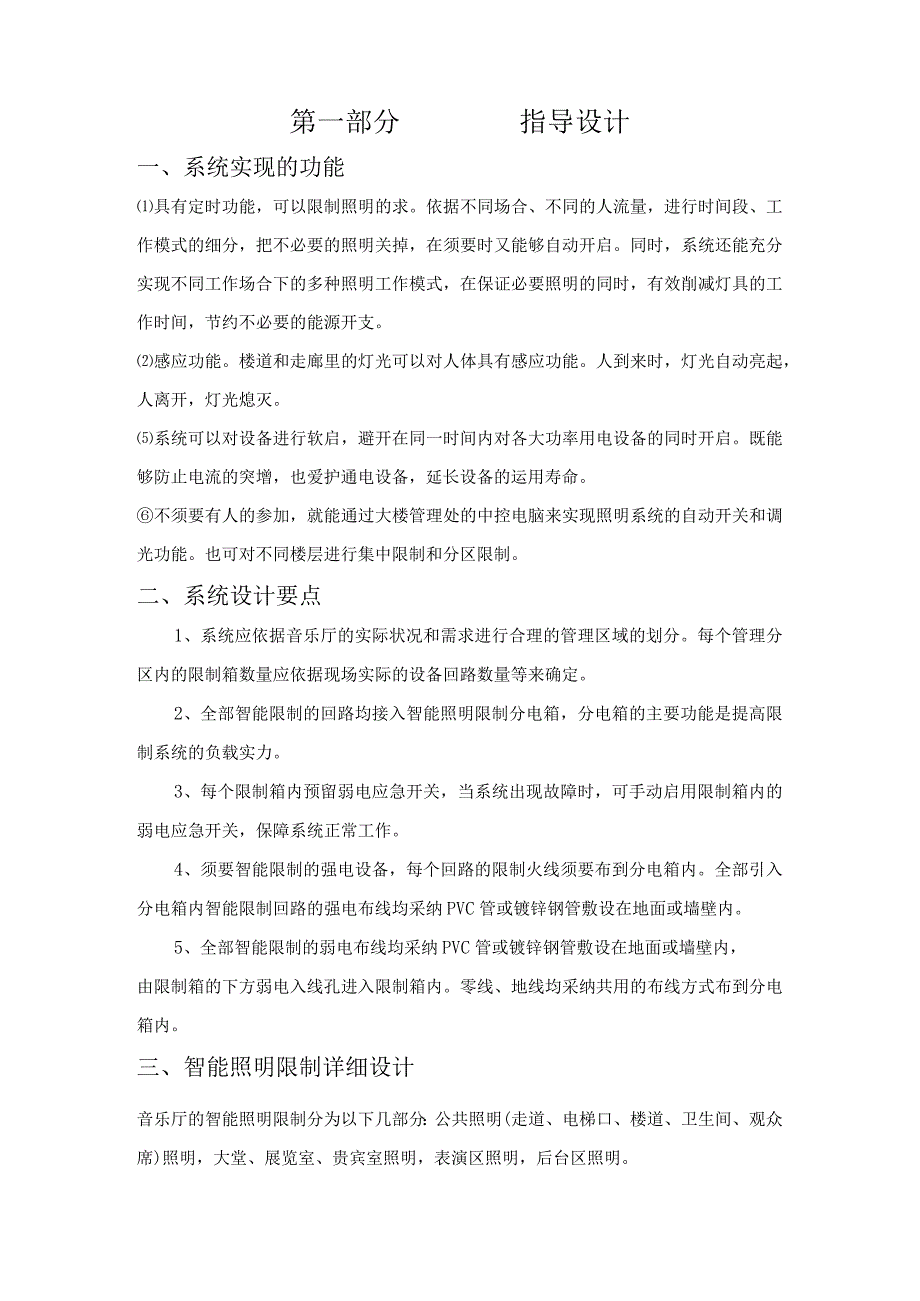

1、大剧院智能控制及节能解决方案智能照明事业部制作明宇达智能设备（深圳）有限公司2012.06.24第一部分指导设计一、系统实现的功能具有定时功能，可以限制照明的求。依据不同场合、不同的人流量，进行时间段、工作模式的细分，把不必要的照明关掉，在须要时又能够自动开启。同时，系统还能充分实现不同工作场合下的多种照明工作模式，在保证必要照明的同时，有效削减灯具的工作时间，节约不必要的能源开支。感应功能。楼道和走廊里的灯光可以对人体具有感应功能。人到来时，灯光自动亮起，人离开，灯光熄灭。系统可以对设备进行软启，避开在同一时间内对各大功率用电设备的同时开启。既能够防止电流的突增，也爱护通电设备，延长设备的运
2、用寿命。不须要有人的参加，就能通过大楼管理处的中控电脑来实现照明系统的自动开关和调光功能。也可对不同楼层进行集中限制和分区限制。二、系统设计要点1、系统应依据音乐厅的实际状况和需求进行合理的管理区域的划分。每个管理分区内的限制箱数量应依据现场实际的设备回路数量等来确定。2、全部智能限制的回路均接入智能照明限制分电箱，分电箱的主要功能是提高限制系统的负载实力。3、每个限制箱内预留弱电应急开关，当系统出现故障时，可手动启用限制箱内的弱电应急开关，保障系统正常工作。4、须要智能限制的强电设备，每个回路的限制火线须要布到分电箱内。全部引入分电箱内智能限制回路的强电布线均采纳PVC管或镀锌钢管敷设在地面

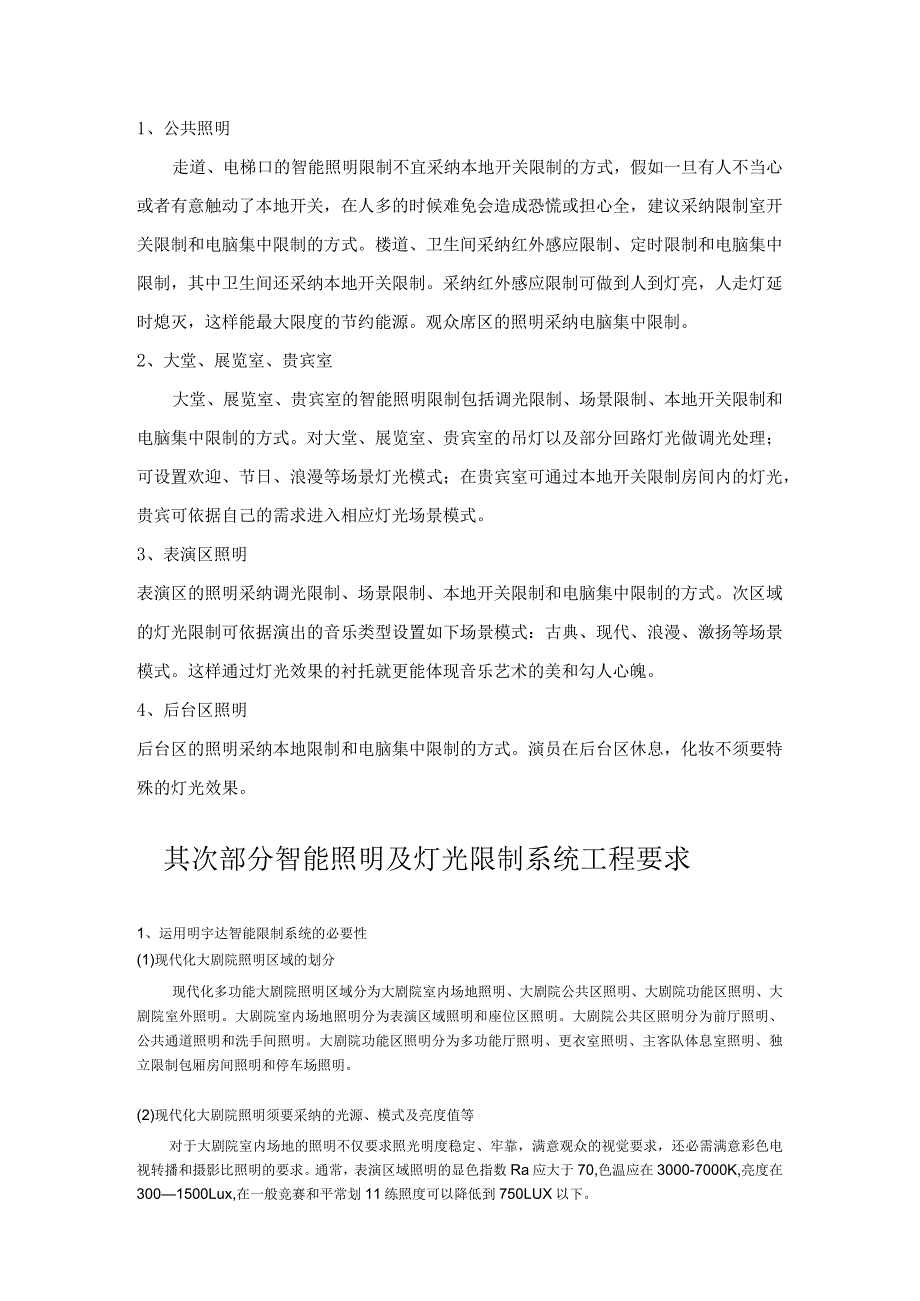

3、或墙壁内。5、全部智能限制的弱电布线均采纳PVC管或镀锌钢管敷设在地面或墙壁内，由限制箱的下方弱电入线孔进入限制箱内。零线、地线均采纳共用的布线方式布到分电箱内。三、智能照明限制详细设计音乐厅的智能照明限制分为以下几部分：公共照明(走道、电梯口、楼道、卫生间、观众席)照明，大堂、展览室、贵宾室照明，表演区照明，后台区照明。1、公共照明走道、电梯口的智能照明限制不宜采纳本地开关限制的方式，假如一旦有人不当心或者有意触动了本地开关，在人多的时候难免会造成恐慌或担心全，建议采纳限制室开关限制和电脑集中限制的方式。楼道、卫生间采纳红外感应限制、定时限制和电脑集中限制，其中卫生间还采纳本地开关限制。采纳
4、红外感应限制可做到人到灯亮，人走灯延时熄灭，这样能最大限度的节约能源。观众席区的照明采纳电脑集中限制。2、大堂、展览室、贵宾室大堂、展览室、贵宾室的智能照明限制包括调光限制、场景限制、本地开关限制和电脑集中限制的方式。对大堂、展览室、贵宾室的吊灯以及部分回路灯光做调光处理；可设置欢迎、节日、浪漫等场景灯光模式；在贵宾室可通过本地开关限制房间内的灯光，贵宾可依据自己的需求进入相应灯光场景模式。3、表演区照明表演区的照明采纳调光限制、场景限制、本地开关限制和电脑集中限制的方式。次区域的灯光限制可依据演出的音乐类型设置如下场景模式：古典、现代、浪漫、激扬等场景模式。这样通过灯光效果的衬托就更能体现音
5、乐艺术的美和勾人心魄。4、后台区照明后台区的照明采纳本地限制和电脑集中限制的方式。演员在后台区休息，化妆不须要特殊的灯光效果。其次部分智能照明及灯光限制系统工程要求1、运用明宇达智能限制系统的必要性(1)现代化大剧院照明区域的划分现代化多功能大剧院照明区域分为大剧院室内场地照明、大剧院公共区照明、大剧院功能区照明、大剧院室外照明。大剧院室内场地照明分为表演区域照明和座位区照明。大剧院公共区照明分为前厅照明、公共通道照明和洗手间照明。大剧院功能区照明分为多功能厅照明、更衣室照明、主客队体息室照明、独立限制包厢房间照明和停车场照明。(2)现代化大剧院照明须要采纳的光源、模式及亮度值等对于大剧院室内
6、场地的照明不仅要求照光明度稳定、牢靠，满意观众的视觉要求，还必需满意彩色电视转播和摄影比照明的要求。通常，表演区域照明的显色指数Ra应大于70,色温应在3000-7000K,亮度在3001500Lux,在一般竞赛和平常划11练照度可以降低到750LUX以下。大剧院室内场地的照明一般可以采纳金卤灯为主，混合碘鸨灯，PAR灯为辅的组合方式，满意比照度的要求。由于金卤灯的功率大(250W2000W),其启动电流比正常工作电流大1.5倍，灯具的启动时间长达4一10分钟，再启动时间更长，约1015分钟,这就须要对金卤灯的启动进行必要的限制。在同一个大剧院室内场地由于不同表演对场地的点灯模式要求各不相同，
7、即使同一种表演在不同时间段，如表演打算、正式表演起先、场间体息、观众席等，对场地灯光要求也不相同，因此对表演场地的照明限制需适应不同的亮灯模式，用一般的限制器件难以实现多种的限制要求。对于大剧院公共区照明、大剧院功能区照明、大剧院室外照明，照明效果在整个环境中起到特别关键的作用，因此照明设计显得尤为重要。通常会运用多种光源，气派而且富有层次，通过调光和场景预设置功能营造多种灯光效果，变换不同的光空间，给人以舒适完备的视觉享受。传统限制采纳手动开关，必需一路一路地限制，限制方式也只有开和关，必需由工作人员到每个开关处对每条照明回路进行限制，有些开关之间距离较远，限制起来就更加麻烦。明宇达智能限制
8、智能照明限制，采纳低压二次小信号限制，限制功能强、方式多、范围广、自动化程度高，通过实现场景的预设置和记忆功能，操作时只须按一下限制面板上某一个键即可启动一个灯光场景，各照明回路随即能自动变换到相应的状态；通过灯光的调光在不同运用场合产生不同的灯光效果，营造出不同的舒适的气氛；通过分布式网络，只需一台计算机就可实现对整个大剧院的灯光限制。因此，在现代大剧院的照明设计中应采纳智能照明限制系统以达到敏捷便利的限制，满意上述需求。大剧院面积较大、各个照明设备较为分散，传统的管理方式只能通过一般墙面开关对大剧院内的灯光进行开、关限制。而另一方面，管理中心又与大剧院相距较远，当客人须要服务时，必需花费肯
9、定的等待时间才能享受到服务。因此，采纳传统的管理方式特别不便利，不仅极大的奢侈了人力资源，也奢侈了经济资源。明宇达智能限制系统对大剧院进行智能化建设后，管理人员无需到达大剧院，就可以通过会所前台的电脑、电话、手机、遥控器、可视对讲机等敏捷多样的方式对大剧院的灯光和电动门进行智能化限制，并刚好满意场内客户的各种服务需求。客户也可通过大剧院内的可视对讲室外分机呼叫前台。管理方式特别科学、便利，能够降低用人数量，节约大量的人力资源成本。2、项目状况和需求大剧院的智能灯光系统与我们通常所说的一般灯光限制系统有所不同，这里我们须要的是，利用先进的设计理念、智能化的限制手段，将专业灯光、场馆一般照明和各子
10、系统通过各种通信协议进行集成，并依据预编好的程序时序化、互动化工作。协作城市规划模型、展品、主题展区、特色互动等给观众展出一个全面的大剧院设计。因此，也可以理解成是声、光、电各子系统在为我们作表演！如何表达一个主题，如何丰富展览的内容，如何使观众可以亲身参加的互动式展示方式，将是确定整个大剧院建设成果的点睛之笔。3、项目建设目标及功能定位大剧院的智能灯光限制系统，应考虑其兼容化、数字化、媒体化、智能化、集中化模式。全部部分均围围着精确的对各子系统同步触发和限制，须要做到灯具的供电、信号限制、程序的表演及定时开关等做到同步限制，如每一个的场景、每一个时段的灯光改变等进行掌控。4、系统设计原则智能
11、公共照明系统的建设是一项系统工程，在实施该系统设计时，应遵循“主动兼容、平安牢靠、先进好用、统筹规划和分步实施的总体设计原则，全部的思路都在不违反这个原则下进行设计规划：（1）平安牢靠性原则鉴于城市大剧院是一个面对公众展览的环境，声光电表演系统是一个协作模型展示配套电子系统，该系统必需拥有很高的稳定性和牢靠性，各子系统应充分考虑设备和线路的容错机制及冗余实力，对主题展或互动展能够供应稳定、即时启动的功能，确保演示能正常进行。在设备选型方面，应优先选择具有良好质量信誉的品牌产品，在其他展馆有应用并运用状况良好的择优考虑。（2）经济性原则声光电系统的建设，要从经济性着眼，在完成系统目标的基础上，力
12、争用最少的钱办最多的事，出最大的效益。系统规划时应依据实际的需求、财力及投资水平，要留意经济好用，尽量节约设备投资。（3）可扩展性原则可供应将来新的多媒体信息载体出现时的端口和新的分支预先作好硬件、软件和管理接口。系统平台具有升级实力，能够适应新技术发展的要求，从而为将来系统升级到其他更新的技术作好打算。（4）开放性和标准化原则多媒体声光电表演平台采纳开放式的体系结构，使本系统易于扩充，使相对独立的各子系统易于进行组合和调整。同时，设备要符合国际标准或工业标准，充分利用不同的应用和不同网络的优势，将它们有机地结合起来。（5）先进性原则当前声光电系统技术发展快速，新的设备不断涌现并趋于成熟，在满
13、意好用性基础上,起点要高，应尽量选用先进的技术及数码设施，将系统的技术水平定在一个较高的层次上，以适应将来发展的须要。在系统规划及选择设备时，应从一个较长的需求动身，以便使系统的发展相对稳定，也就是说当系统建成后，能在一个较长的时期内，保持相对稳定。（6）好用性和易操作性在本套系统设计中，首先要考虑的是好用性和易于操作性，确保运用当前技术成熟的设施和通信技术，工作人员熟识的操作界面及其易学易懂的应用系统，只需通过简洁的操作即可完成信息的接受和发送,好用性则保证系统的建设能在发挥应有的作用外,又不铺张奢侈。5、设计总则：城市大剧院留意对建筑空间与展示主题的融合，不过分追求材质的高档，但求效果的艺
14、术性、专业性。在有限的空间内、奇妙的运用灯光器材协作主题模型、图板、多媒体各项展览内容，在陈展手段、形式上，突破陈规，呈现全新创意，结合影视艺术和声、光、电、多媒体等为一体，并进行了艺术处理和再加工。灯光效果均由智能限制系统进行的数字化处理；完全可做到无人值守，通过有机结合、立体渲染，在展示整体风格的基础上，栩栩如生的展示出一个现代化大剧院。6、设计技术要求：灯光系统主要担负协作3个楼面不同展区的环境氛围，制造出科技感、艺术感，动感的体育气氛，协作特定主题展区的环境制造出身临其境的效果。系统以最新的艺术为基础。系统运用灯光的多功能和智能限制制造出的效果来提高观众留意力，如：参观路途的引导等。表
15、现抽象、虑幻的艺术氛围，如：五水共导区利川水纹效果使得参观者身临其境。运用图案灯进行多种颜色组合制造精彩彩绚丽斑斓的场景。再运用染色灯让整个展示区进行环境的渲染，使游客沉醉到虚实结合的世界中。7、智能灯光限制系统大剧院建筑占地面积大，在照明方面要求限制的回路、方式、光源数多，智能化程度高;大剧院建成后其照明智能化程度将达到国际化领先水平。由于所要限制的照明回路多，其耗电量是特别巨大的，所以大剧院不仅要考虑满意用于观众参观的基本照明，而且要考虑其节能的问题。传统的照明限制对于上述要求很难实现，而且线路将特别困难，操作特别繁琐。随着用户要求的提高和技术的进步,传统的照明限制由于很多问题无法解决而逐
