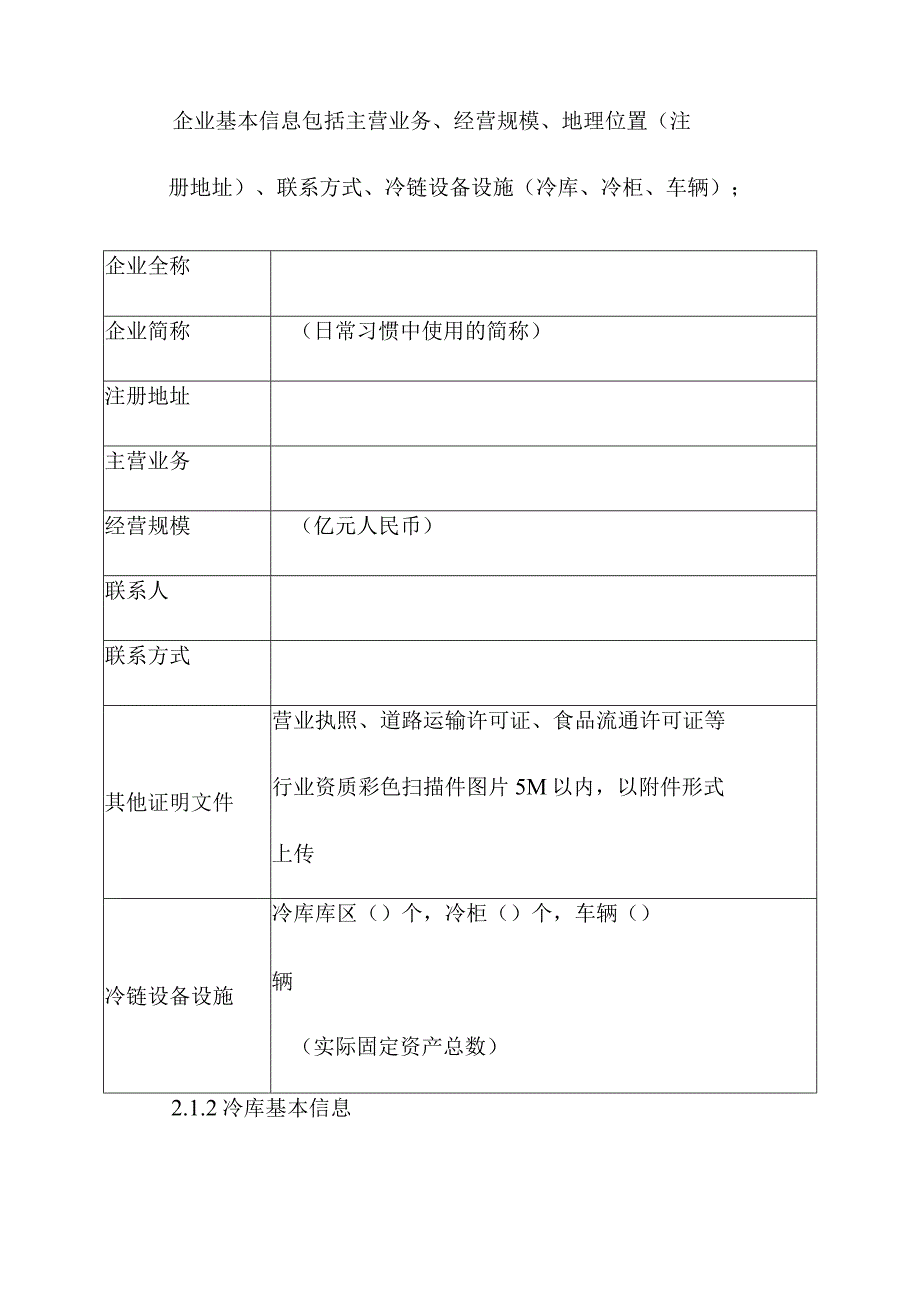

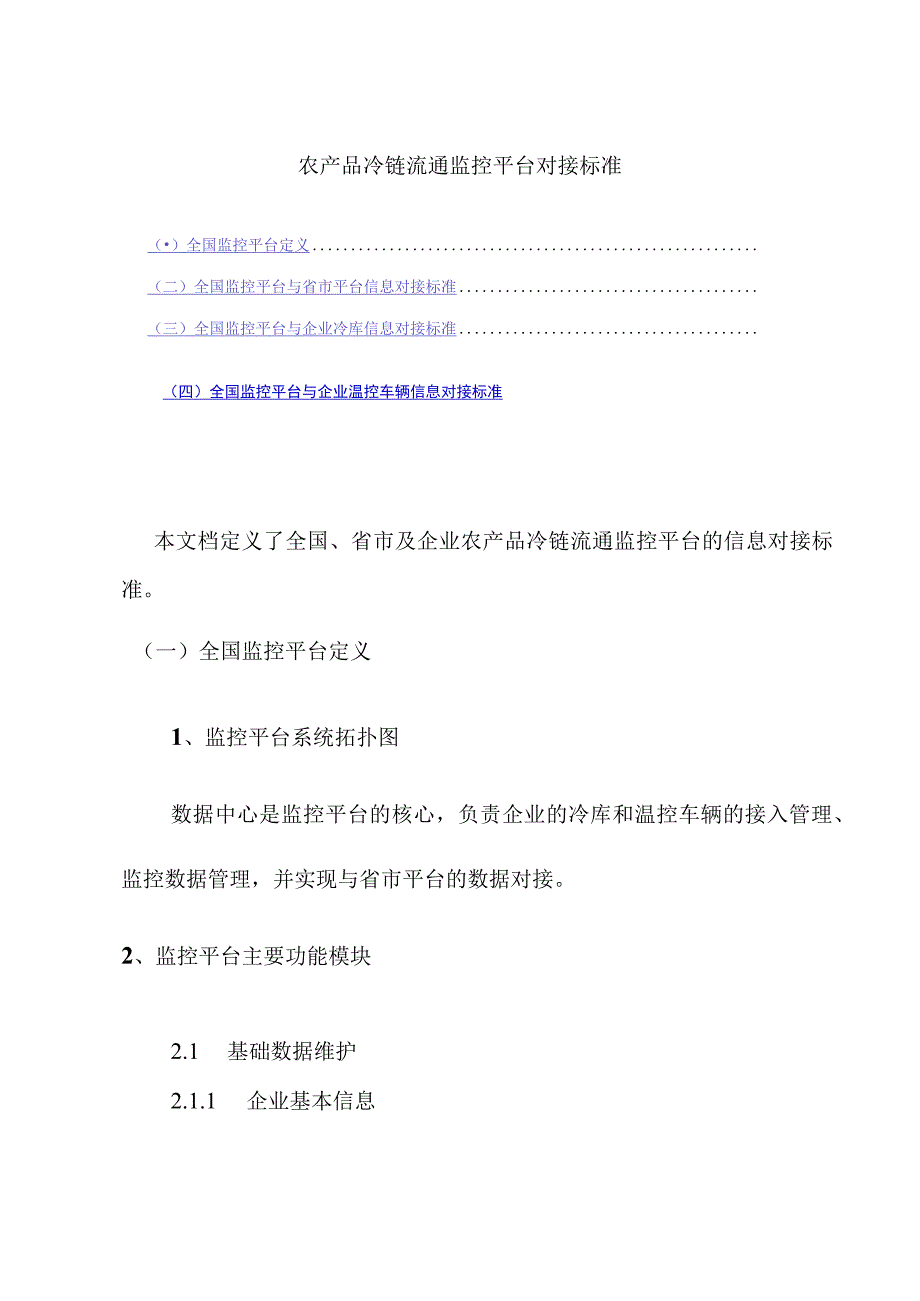

1、农产品冷链流通监控平台对接标准（）全国监控平台定义（二）全国监控平台与省市平台信息对接标准（三）全国监控平台与企业冷库信息对接标准（四）全国监控平台与企业温控车辆信息对接标准本文档定义了全国、省市及企业农产品冷链流通监控平台的信息对接标准。（一）全国监控平台定义1、监控平台系统拓扑图数据中心是监控平台的核心，负责企业的冷库和温控车辆的接入管理、监控数据管理，并实现与省市平台的数据对接。2、监控平台主要功能模块2.1 基础数据维护2.1.1 企业基本信息企业基本信息包括主营业务、经营规模、地理位置（注册地址）、联系方式、冷链设备设施（冷库、冷柜、车辆）；企业全称企业简称（日常习惯中使用的简称）注

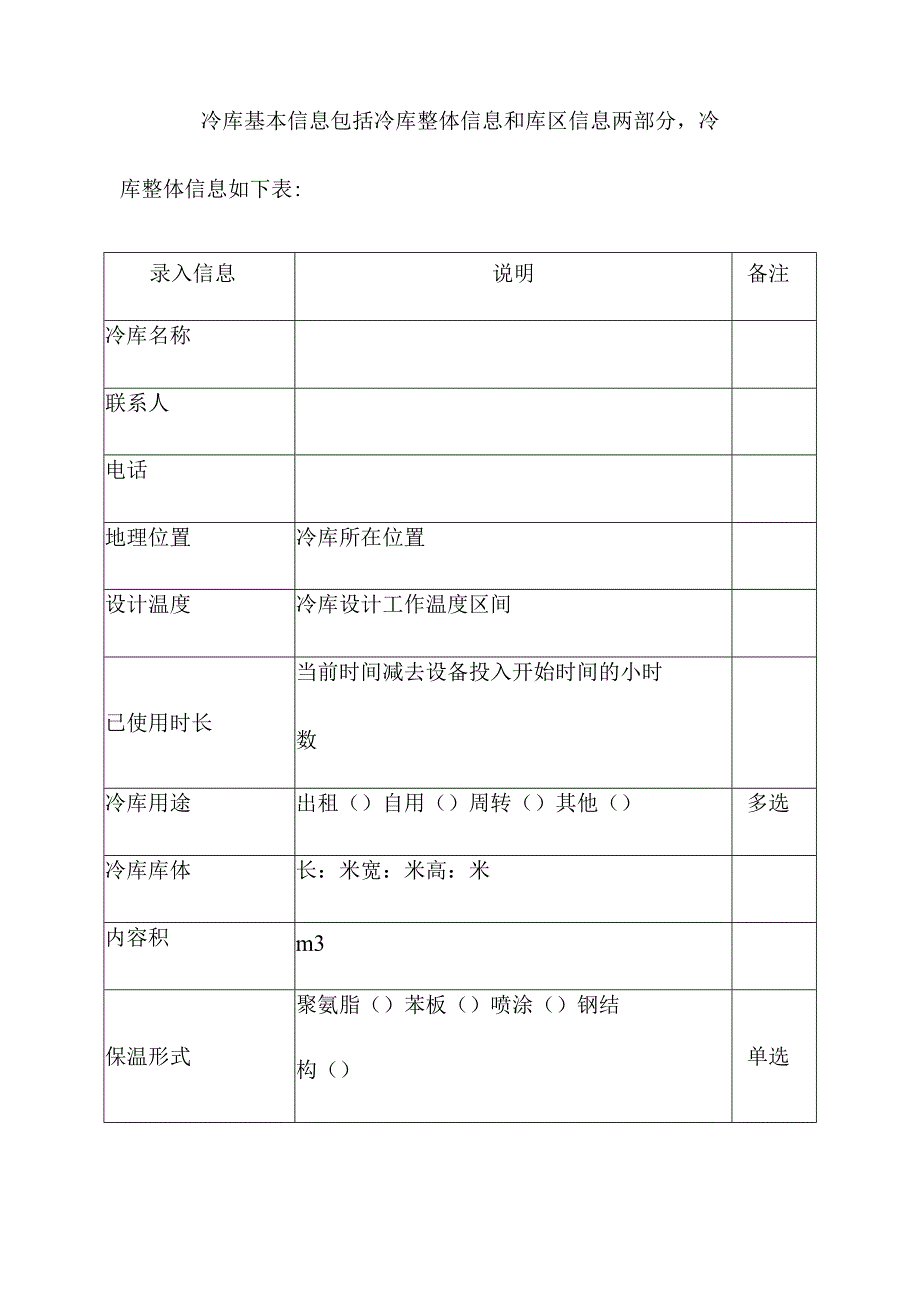

2、册地址主营业务经营规模（亿元人民币）联系人联系方式其他证明文件营业执照、道路运输许可证、食品流通许可证等行业资质彩色扫描件图片5M以内，以附件形式上传冷链设备设施冷库库区（）个，冷柜（）个，车辆（）辆（实际固定资产总数）2.1.2冷库基本信息冷库基本信息包括冷库整体信息和库区信息两部分，冷库整体信息如下表:录入信息说明备注冷库名称联系人电话地理位置冷库所在位置设计温度冷库设计工作温度区间已使用时长当前时间减去设备投入开始时间的小时数冷库用途出租（）自用（）周转（）其他（）多选冷库库体长：米宽：米高：米内容积m3保温形式聚氨脂（）苯板（）喷涂（）钢结构（）单选厚度mm防火等级Bl()B2()Al
3、()单选机房有（）无（）简易（）标准（）地卜室（）单选机组形式单机（）并联（）等匹（）不等匹（）其他（）单选如选择并联：注明台数台使用压缩机厂家冷凝方式风冷（）水冷（）蒸发冷（）载冷（）其他（）单选供液方式直接（）泵供液（）重力供液（）满液（）其他（）单选蒸发器钢排管（）铝排管（）风机（）铜单选管（）其他（）是否有风道是（）否（）单选排管注明顶排（）墙排（）单选冷库门平移门（）平开门（）手动（）电动（）其他（）单选出货方式人工（）叉车（）轨道（）其他（）多选每天平均开门次数输入月台封闭（）敞开（）月台尺寸长（）m宽（）m高（）m出货口()个出货口尺寸长（）m宽（）m高（）m如有多个冷库，可依次
4、添加并完善冷库信息。每个冷库，依据储存物品的不同，可划分为一个或多个库区。库区信息如下表:库区名称日常使用的名称库区类型预冷库（）冷藏库（）冷冻库（）速冻库（）单选库区容积()m3封闭形式开放（）半开放（）全封闭（）单选储存物品预冷库：肉、蛋（）冷藏库：鲜肉、禽（）鲜蛋（）冰鲜鱼（）苹果、鸭梨等（）大白菜、蒜苔、葱头、菠菜、香菜、胡萝卜、甘蓝、单选,在选择库区类型以后，只可选择该库区芹菜、葛笋等（）土豆、橘子、荔枝等（）柿子椒、菜豆、黄瓜、番茄、菠萝、柑橘等（）香蕉（）冷冻库：冻肉、禽、副产品，冰蛋、冻蔬菜、冰棒（）冻鱼、虾，冷冻饮品（）速冻库：肉、禽、兔、冰蛋、蔬菜等（）鱼虾等（）类型下,可
5、存储的物品选项门数亨个需要上传附件：冷库建筑平面图、制冷系统图，要求每个文件5M以内。2.1.3冷柜基本信息录入项说明备注冷柜名称联系人联系电话地理位置需要具体到楼层号已使用时长当前时间减去设备投入开始时间的小时数使用囿积m2是否有中央空调是（）否（）单选冷柜类型低温岛柜（）立风柜（）服务柜（）单选型号数量冷柜厂家设计温度2.1.4车辆基本信息纳入监控平台的每一部车辆，都需要录入以下信息车辆牌照号车辆所属企业联系人电话已使用时长车辆型号车架号生产厂家排量吨位设计温度车厢体尺寸长宽高厢体离地面图度供电方式电瓶（）发动机（）单选车辆类型冷藏车（）冷冻车（）恒温车（）单选选择冷藏车和冷冻车：选择：制
6、冷方式氟制冷（）蓄冷（）2.2基本信息监控监控平台中库、柜、车总数，平台所辖各省、市的库、柜、车总数。平台所辖市的各企业的库、柜、车总数。2.3 监控看板监控平台所有已监控设备（包括冷库、冷柜、车辆）的实时数据在监控看板中展示。冷库在监控看板上，以库区为单位进行展示。冷柜和车辆以设备为单位，在监控看板上进行展示。监控看板上显示每个设备的所有温度/湿度传感器采集温度的平均温度/湿度，鼠标点击任一设备图标，可弹屏显示该设备所有温度/湿度传感器的实时温度/湿度，设备每个门的当前关闭/开启状态以及当日已开启次数。设备内任一温度/湿度传感器采集温度超过温度/湿度设定标准(高于最高温度/湿度或低于最低温度
7、/湿度)，则在监控看板显示该设备温度/湿度报警。有温度/湿度报警的设备，在监控看板中动态优先显示。库区可按照类型和存储货品的不同进行分类显示。设备内存储货品的具体分类以及温度/湿度标准，如下表:冷库类型存储货品温度()湿度(%)预冷库肉、蛋0-4-速冻库肉、禽、兔、冰蛋、蔬菜等-18-鱼虾-23-冷藏库鲜肉、禽085-90鲜蛋-2-080-85冰鲜鱼-1+190-95苹果、鸭梨等0+285-90大白菜、蒜苔、葱头、菠菜、香-1+190-95土豆、橘子、荔枝等+2+485-90柿子椒、菜豆、黄瓜、番茄、菠+785-95香蕉+1185-90冷冻库冻肉、禽、副产品，冰蛋、冻蔬-1585-90冻鱼、虾
8、，冷冻饮品-1890-952.4 地图监控地图监控显示监控平台中所有车辆的列表和实时位置。对于选中的车辆，可以同屏显示车辆的基本信息、温度信息、湿度信息、车门状态和在线状态。2.5 轨迹回放某一时间段，一辆车的运行轨迹，包括此时间段内车辆停靠位置、时间、时长、停靠时的平均温度/湿度，车厢门开启时间、时长、开启时的平均温度/湿度，以及此时间段内车厢内各个温度/湿度传感器的实时温度/湿度变化曲线，车辆实时速度，已连续运行里程等监控数据。2.6 监测数据统计2.6.1 监控率被监控的冷库/冷藏车/冷柜的数量与所有运营的冷库/冷藏车/冷柜的数量的比值；2.6.2 在线率被监控的冷库/冷藏车/冷柜运营数
9、与被监控冷库/冷藏车/冷柜的总数量的比值；2.6.3 温度达标率在特定的时间段内，生鲜农产品在流通环节中冷库，冷藏车辆和冷柜存储的环境温度在其要求的温度范围内运营的时长与总运营时长的比值；示例：某零售冷库，一个月时间里，在-18C（为正常运行温度）以下的时间为28.5天，高于18的时间为2.5天。那么该冷库的此段时间的温度达标率为：28.531=91.9%o2.6.4 综合温度达标率在特定时间段内，某企业或某地区在正常运营时间内，冷库在正常工作温度时间、冷藏车辆的正常运输温度、冷柜的正常工作温度的时间之和与冷库、冷藏车辆、冷柜的总工作时间之和的比值。示例:某企业一周时间内，被监控的冷库5个，冷
10、藏车辆20辆，冷柜100个。其中5个冷库工作总时间为720小时，正常温度工作时间为690小时。20辆冷藏车总运输时间为65小时，正常温度工作时间为58小时。冷柜总工作时间为UOo小时，正常温度工作时间为100O小时。该企业在一周内的综合温度达标率为：（690+58+1000）（720+65+1100）=92.7%2.7 基本功能包括数据字典维护，货品存储标准维护（对应冷库类型、温度标准、湿度标准），货品运输标准维护（温度标准，湿度标准），用户管理，组织机构管理，角色管理，岗位管理,权限管理（对应到菜单操作权限和数据操作权限）等。用户组根据权限和功能的不同，可以分为企业用户、政府监控用户和平台管
11、理用户。（二）全国监控平台与省市平台信息对接标准全国农产品冷链流通监控平台给省市平台开放数据接口，要求省市平台通过以太网方式从接口取数据。取数据时间间隔类别时间间隔冷库30分钟冷柜15分钟车辆2分钟企业基础信息表字段名称字段类型字段长度是否主键是否能为空字段说明企业全称Varchar2200否否企业简称Varchar2100否否所属省Varchar250否否份所属市Varchar250否否注册地址Varchar2500否否主营业务Varchar2500否否经营规模Number否否填写营业额，如：亿元企业员工人数Number否否填写员工数，如：100联系人Varchar2100否否联系方式Var
12、char250否否冷库大小Number否否冷库库Number否否区个数冷柜个数Number否否车辆数Number否否其他证明文件否否其他证明文件经度Number否否纬度Number否否冷库数据基础信息表字段名称字段类型字段长度是否主键是否能为空字段说明冷库名称VARCHAR2200否否企业全称VARCHAR2200否否所属省份VARCHAR250否否所属地市VARCHAR250否否联系人VARCHAR2100否否联系方式VARCHAR250否否地理位置VARCHAR2500否否设计温度VARCHAR210否否己使用时长NUMBER22否否当前时间减去设备投入开始时间的小时数冷库用途VARCHAR2100否否冷库库体：NUMBER22否否长冷库库体：宽NUMBER22否否冷库库体：高NUMBER22否否容积NUMBER22否否单位：立方米保温形式VARCHAR250否否
