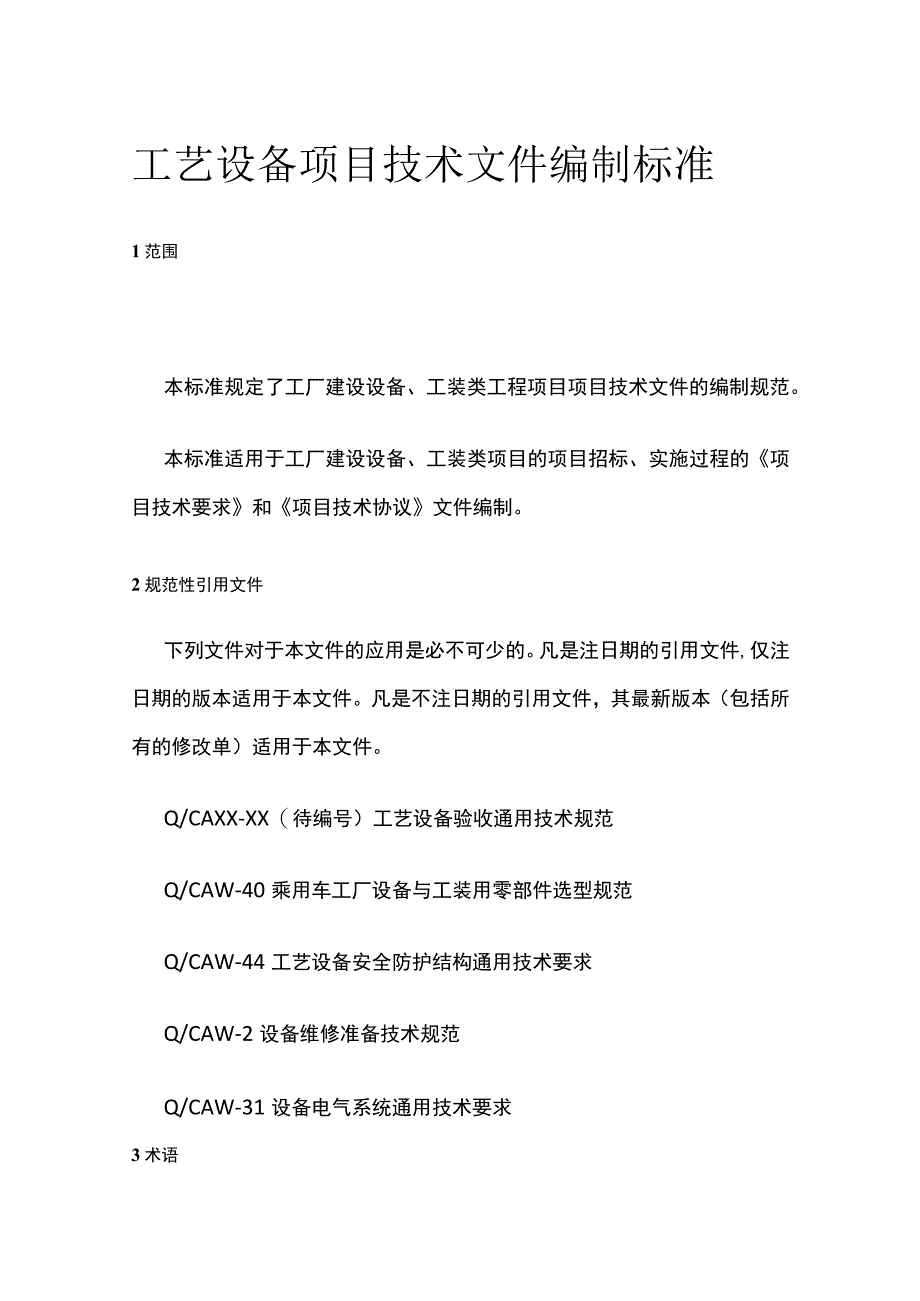

1、工艺设备项目技术文件编制标准1范围本标准规定了工厂建设设备、工装类工程项目项目技术文件的编制规范。本标准适用于工厂建设设备、工装类项目的项目招标、实施过程的项目技术要求和项目技术协议文件编制。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。Q/CAXX-XX（待编号）工艺设备验收通用技术规范Q/CAW-40乘用车工厂设备与工装用零部件选型规范Q/CAW-44工艺设备安全防护结构通用技术要求Q/CAW-2设备维修准备技术规范Q/CAW-31设备电气系统通用技术要求3术语下列

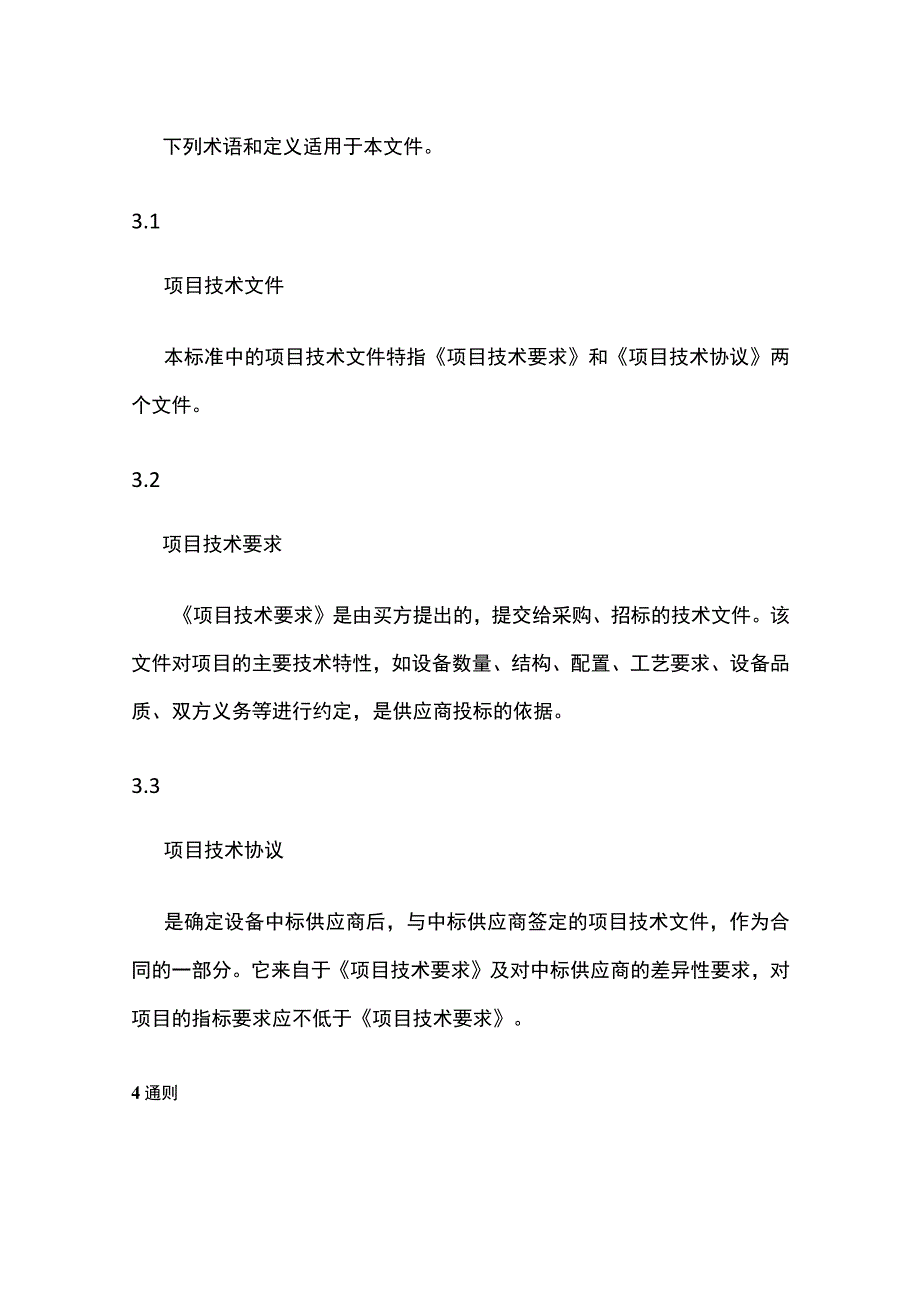

2、术语和定义适用于本文件。3.1项目技术文件本标准中的项目技术文件特指项目技术要求和项目技术协议两个文件。3.2项目技术要求项目技术要求是由买方提出的，提交给采购、招标的技术文件。该文件对项目的主要技术特性，如设备数量、结构、配置、工艺要求、设备品质、双方义务等进行约定，是供应商投标的依据。3.3项目技术协议是确定设备中标供应商后，与中标供应商签定的项目技术文件，作为合同的一部分。它来自于项目技术要求及对中标供应商的差异性要求，对项目的指标要求应不低于项目技术要求。4通则4.1 项目技术文件由项目负责人负责编制，项目相关部门技术人员应通过参加技术交流、会签等方式参与编制。注：项目相关部门包含对项

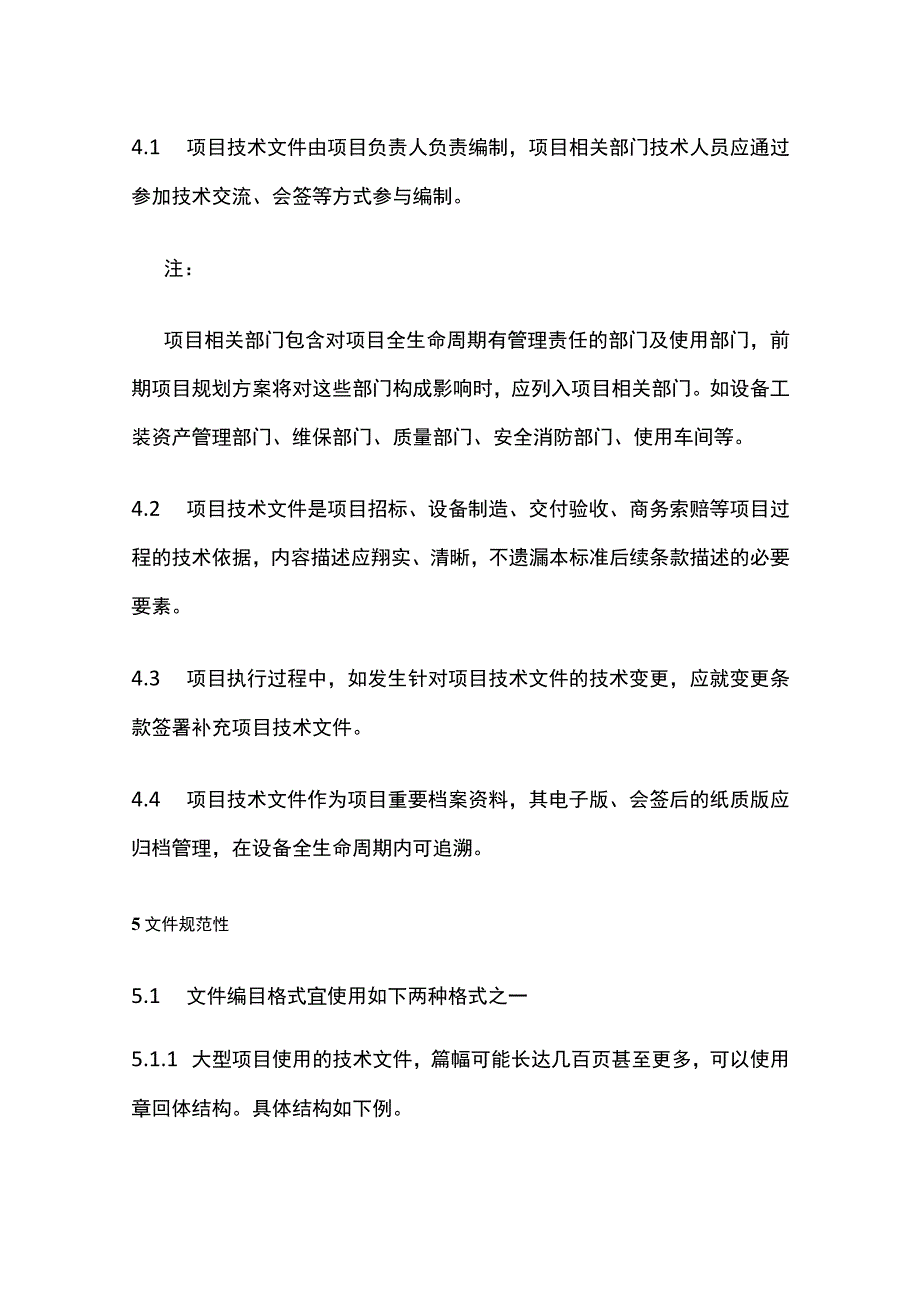

3、目全生命周期有管理责任的部门及使用部门，前期项目规划方案将对这些部门构成影响时，应列入项目相关部门。如设备工装资产管理部门、维保部门、质量部门、安全消防部门、使用车间等。4.2 项目技术文件是项目招标、设备制造、交付验收、商务索赔等项目过程的技术依据，内容描述应翔实、清晰，不遗漏本标准后续条款描述的必要要素。4.3 项目执行过程中，如发生针对项目技术文件的技术变更，应就变更条款签署补充项目技术文件。4.4 项目技术文件作为项目重要档案资料，其电子版、会签后的纸质版应归档管理，在设备全生命周期内可追溯。5文件规范性5.1 文件编目格式宜使用如下两种格式之一5.1.1 大型项目使用的技术文件，篇幅
4、可能长达几百页甚至更多，可以使用章回体结构。具体结构如下例。示例：第一章章标题1第一节节标题11标题11.1条款11.1.1子条款11.1.2子条款21.2条款21.2.1子条款11.2.2子条款21.3条款31.3.1子条款11.3.2子条款2第二节节标题2第二章章标题2第三章章标题35.1.2 一般项目技术文，当篇幅较短,用如下结构足以清晰表达所有要求时，宜使用如下的条目体结构。具体结构如下例。示例：1标题11.1条款11.1.1子条款11.1.2子条款21.2条款22标题23标题35.2 项目技术文件宜使用规范的通用行业学术语言，词句意义准确，没有歧义。不宜使用自定义术语或仅在特定工作环
5、境使用的术语进行文件描述。5.3 依靠文字无法准确解释条款的，宜以图、表、数据等更翔实的形式表达。能定量描述的条款，不定性描述，尽量减少只定性描述且无法验证的条款。5.4 使用单一语言时宜使用汉语，使用两种语言以上书写项目技术文件的，应包含汉语，并在文件中明确声明当语言之间出现歧义时，以汉语文本为准。6技术文件应描述的技术维度6.1项目技术文件应涵盖但不限于如下技术维度及相关要素：简要介绍项目情况，如项目名称、背景、用途等信息。示例：1概述：1.1 项目名称：生产作业信息管理系统1.2 项目背景：（项目立项背景简述）1.3 项目用途：（项目用途简述）6.1.2 供货范围、工期本部分规定：a）项
6、目供货范围、规格、数量，内容比较多时，宜用表格表述。示例：项目提供如下货物和服务：b）项目交付主要节点时间，应包含：图纸会签、制造过程主要节点、预验收、货物运输与到达、安装结束、调试结束（具备交付试生产条件）、终验收等的主要时间计划。6.1.3 一般性说明一般性说明应包括：a）厂房安装环境：如电力参数、压缩空气参数、四季温度、空气湿度、地坪承载、厂房高度、钢梁承载、安装面积、工艺位置等与设备、工装安装相关的参数示例：2.1 安装环境一环境温度：最低10最高40一环境湿度：小于85%一厂房高度：柱顶高度8.1米地面承载重量:5T/M2占地面积：长2000*宽500一电源电压：单相/三相为2203
7、8010%V,频率502%HZ压缩空气压力：0.4Mpa-0.6Mpab）对投标技术文件制作细节的要求；c）对项目分包的要求；d）对地面特构的要求。6.1.4 供应商资质应结合具体项目需要，从以下维度审核供应商资质：a）供应商，特别是特种设备或施工作业的供应商应提供政府部门颁发的资质证明文件。b）同类设备的销售业绩、市场评价等证明文件，以此证明供应商的能力水平。尤其是考核项目重点风险点的供应商业绩及经验。c）对供应商自然情况的要求，如注册资金、人员结构、管理体系、施工能力（设备）等的要求。6.1.5 双方义务合同双方彼此应承担的义务或责任，如：a）甲方（买方）责任b）乙方（供应商）责任C）争议
8、解决6.1.6 工艺技术要求6.1.6.1 设备功能，即所需完成的工艺任务。工艺任务简单时，可以使用文字直接描述；工艺任务复杂，直接用文字表达不够清晰时，宜用表格表述。示例：设备完成如下零部件装配。注：以上非完整工艺任务描述，仅用作示例。6.1.6.2 工艺动作流程及要求描述示例：步骤1：上料，紧固挡尘盘到后轮毂轴上a）将左/右后轮毂轴放到托盘夹具上1）后轮毂轴应依靠托盘上的定位点可靠固定于夹具上，在受拧紧力矩及压装力冲击时不会翻转或有翻转的趋势。2）要求夹具有明显标识区别左/右专用件，从而防止错装。b）用手持式弯头单轴电动拧紧机紧固挡尘盘螺栓1）要求有力矩参数显示和记录功能；2）要求有力矩不
9、合格报警功能，合格后方可执行下一步；步骤2:紧固锁紧螺母到后轮毂与轴承总成上a）上料，将后轮毂与轴承总成放到后轮毂轴的安装位置，手动带上锁紧螺母b）用固定式单轴电动拧紧机紧固锁紧螺母1）要求有力矩参数显示和记录功能；2）要求有力矩不合格报警功能，合格后方可执行下一步c）在托盘专用装置上放置后轮毂轴承盖步骤11:下料工位a）人工下料到指定转运车上b）按放行按扭，设备自动放行托盘1.1.1.1 品数据,即所生产或装配产品的与项目相关的数据或图纸。6.1.6.4 节拍要求，单机应给出地对地时间。单机节拍应比整线节拍稍快，适度留出余量。6.1.6.5 根据项目需要规定工序能力指标Cp、CpksCm、C
10、mk示例：连续加工100件zCp1.67,Cpk133加工IoOO件CmL67,Cmk1.336.1.6.6 依据产品特征，提出对产品的其它差异性要求。如拧紧设备的动、静态扭矩要求等。6.1.7设备技术要求6.1.7.1 电气技术要求：对电气系统构成、控制器、外部设备、布置结构、抗干扰、安装质量、故障报警等方面的要求。一汽集团企业标准可参照Q/CAW-31设备电气系统通用技术要求。6.1.7.2 机械技术要求：对机械系统构成、主要部件及结构设计、材料、加工、热处理、液压与润滑、气动、结构刚性、加工及安装精度等方面的要求。1.1.1.1 工装的结构、材料、静态精度、重复定位精度、与产品匹配性等的
11、要求。1.1.1.4 对零部件选型的要求,应在技术文件中约束品牌市场知名度、备件供应、性价比等。具体要求应符合Q/CAW-40乘用车工厂设备与工装用零部件选型规范。1.1.1.5 对设备可靠性的要求，如主要零部件、结构的使用寿命、验证期内精度漂移、试生产期间可动率等进行约定。1.1.1.6 对设备的可维修性进行要求，能直接对结构进行约定的要直接约定。如需要经常点检或拆卸的结构的安装位置、高度、朝向、可视性等。1.1.1.7 操作要求,明确对操作强度、操作效率的优化设计要求。1.1.1.8 动力、钢结构、基础、特构等安装与环境界面的要求。1.1.1.9 设备安全防护要求：a）针对操作人员的安全防
12、护要求b）针对设备、工装自身安全防护、机电连锁、结构保护的要求c）特种设备对国家强制性法规符合性的要求具体要求可参照Q/CAW-44工艺设备安全防护结构通用技术要求。1.1.1.10 其它与项目相关的差异性要求。6.1.8 制造过程管理根据项目需要，制造过程要求应考虑如下要素：a）对制造过程分包的要求b）图纸会签要求c）对制造工艺方法的要求d）对制造质量的要求e）对供应商制造能力有质疑时，应提出关键结构、部件制造的过程验证要求6.1.9 预验收对预验收过程要求进行约定，具体要求应符合Q/CAXX-XX（待编号）工艺设备验收通用技术规范。6.1.10 包装发运货物包装、发运等具体要求，以防范运输
13、过程中可能遇到的侵害、不可预料因素等造成的货物损伤或延期风险。对到货检验过程要求进行约定，具体要求应符合Q/CAXX-XX（待编号）工艺设备验收通用技术规范。6.1.12 现场安装与调试本部分规定：a）安装质量要求b）施工管理要求,如施工手续办理、目视化管理、现场物品存放、施工秩序等c）调试过程要求d）安装调试阶段技术变更处置、重要调试问题记录等要求6.1.13 终验收对终验收过程要求进行约定，具体要求应符合Q/CAXX-XX（待编号）工艺设备验收通用技术规范。6.1.14 备品与工具本部分规定：a）备件的采购额度、采购范围的要求。明细清单在项目实施前无法在项目技术文件中确认的，可以在设计完成
14、或预验收阶段确认。b）用于维修、标定、调整等的特殊工具的要求。6.1.15 安全与环境本部分规定：a）对特种作业办理安全手续的要求b）现场安全管理要求c）现场环境管理要求具体要求应符合国家法规和所在企业的管理规定。6.1.16 图纸资料本部分规定：a）对图纸会签阶段需提供图纸、资料的要求b）对预验收阶段需提供图纸、资料的要求c）对终验收阶段需提供竣工图纸、资料、维保说明文件的要求d）各阶段对图纸、资料提交内容、介质、装订、份数的要求e）对图纸、资料书面格式、使用软件、绘图标准等方面的要求具体要求应同时符合Q/CAW-2设备维修准备技术规范。6.1.17技术培训本部分规定：a）针对工艺技术人员、
15、设备维修人员、操作人员等培训的具体要求及内容b）培训需要准备的课件、资料、课时、效果等要求具体要求应符合Q/CAW-2设备维修准备技术规范。6.1.18售后服务本部分规定：a）根据设备、工装的复杂程度确定供应商陪产时间及陪产过程相关要求。b）约定供应商免费维保年限，按法规一般不少于1年。有特殊风险的设备，或大型非标系统（如机械化运输系统）等建议要求供应商承诺延长免费维保时间到23年。c）约定免费维保期过后，备件等连续供应期限，及出现系统升级、备件更新换代等对供应商服务的要求。具体要求应符合Q/CAW-40乘用车工厂设备与工装用零部件选型规范的7零部件的服务支持条件o6.2条款6.1为一般项目技术文件推荐描述维度，实际项目文件可以依据具体项目差异性情况增删相关技术维度及相关描述。本标准中维度描述顺序可以根据项
