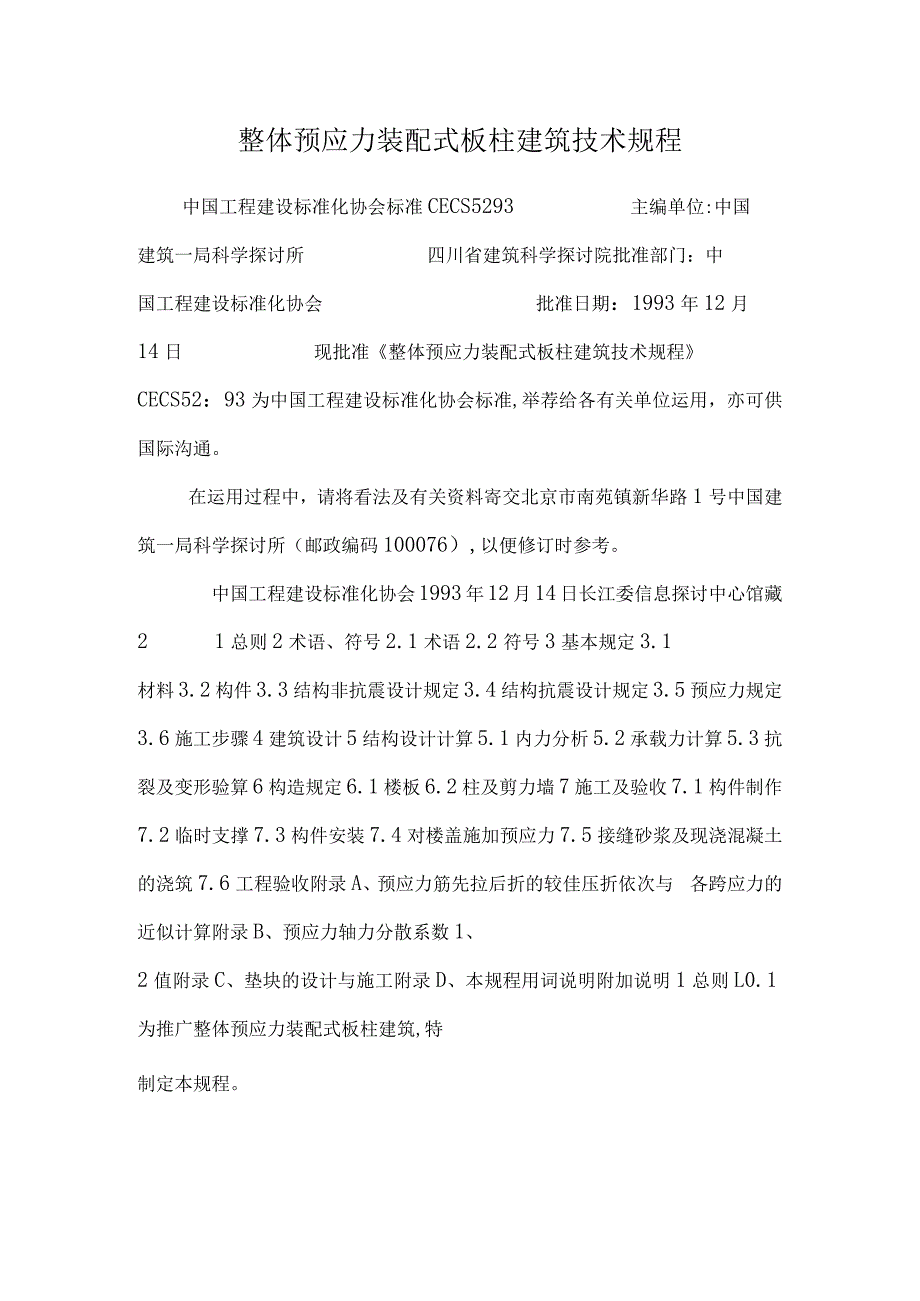

1、整体预应力装配式板柱建筑技术规程中国工程建设标准化协会标准CECS5293主编单位:中国建筑一局科学探讨所四川省建筑科学探讨院批准部门：中国工程建设标准化协会批准日期：1993年12月14日现批准整体预应力装配式板柱建筑技术规程CECS52：93为中国工程建设标准化协会标准,举荐给各有关单位运用，亦可供国际沟通。在运用过程中，请将看法及有关资料寄交北京市南苑镇新华路1号中国建筑一局科学探讨所（邮政编码100076）,以便修订时参考。中国工程建设标准化协会1993年12月14日长江委信息探讨中心馆藏21总则2术语、符号2.1术语2.2符号3基本规定3.1材料3.2构件3.3结构非抗震设计规定3.

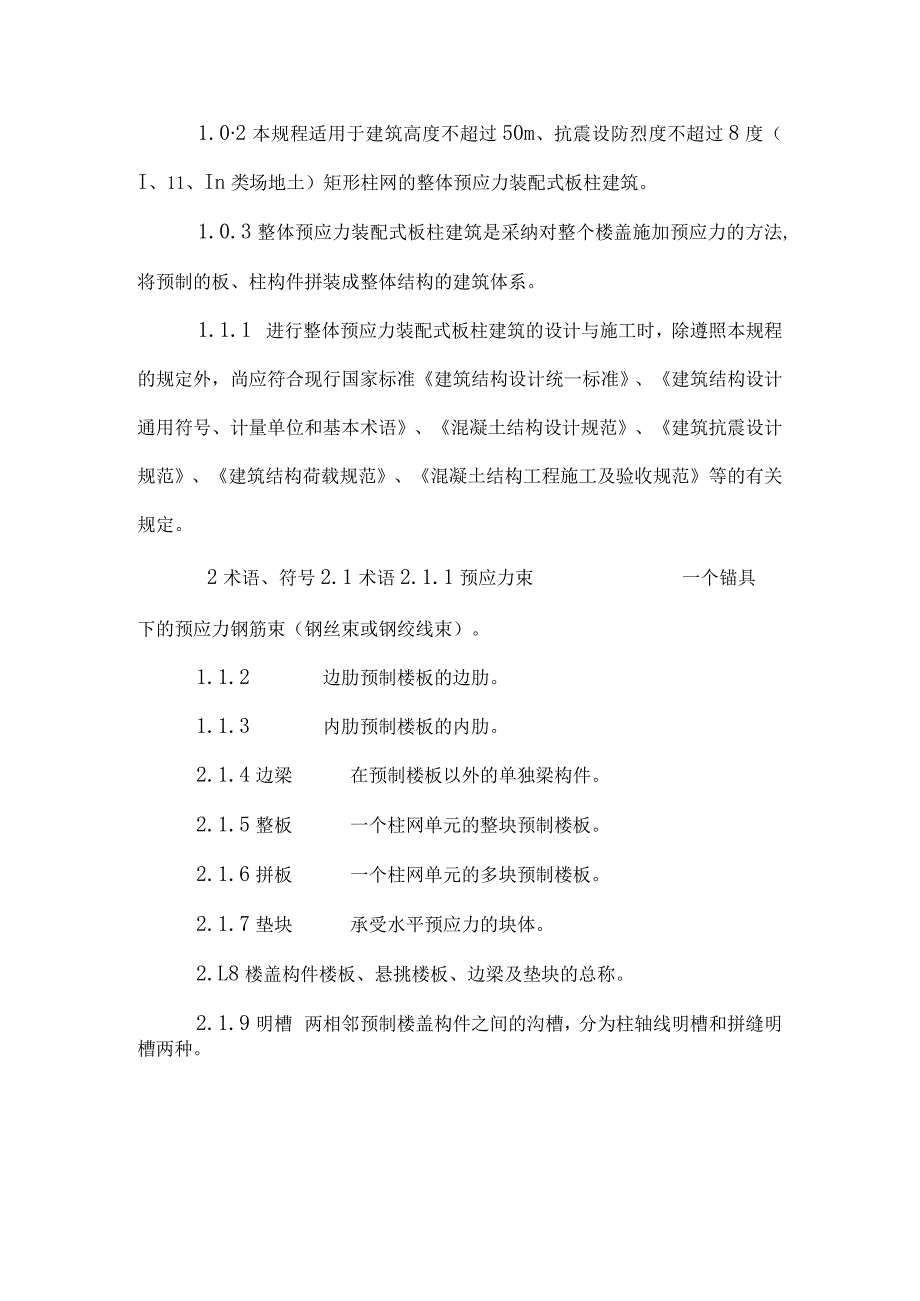

2、4结构抗震设计规定3.5预应力规定3.6施工步骤4建筑设计5结构设计计算5.1内力分析5.2承载力计算5.3抗裂及变形验算6构造规定6.1楼板6.2柱及剪力墙7施工及验收7.1构件制作7.2临时支撑7.3构件安装7.4对楼盖施加预应力7.5接缝砂浆及现浇混凝土的浇筑7.6工程验收附录A、预应力筋先拉后折的较佳压折依次与各跨应力的近似计算附录B、预应力轴力分散系数1、2值附录C、垫块的设计与施工附录D、本规程用词说明附加说明1总则L0.1为推广整体预应力装配式板柱建筑,特制定本规程。1.02本规程适用于建筑高度不超过50m、抗震设防烈度不超过8度（I、11、In类场地土）矩形柱网的整体预应力装配
3、式板柱建筑。1.0.3整体预应力装配式板柱建筑是采纳对整个楼盖施加预应力的方法,将预制的板、柱构件拼装成整体结构的建筑体系。1.1.1 进行整体预应力装配式板柱建筑的设计与施工时，除遵照本规程的规定外，尚应符合现行国家标准建筑结构设计统一标准、建筑结构设计通用符号、计量单位和基本术语、混凝土结构设计规范、建筑抗震设计规范、建筑结构荷载规范、混凝土结构工程施工及验收规范等的有关规定。2术语、符号2.1术语2.1.1预应力束一个锚具下的预应力钢筋束（钢丝束或钢绞线束）。1.1.2 边肋预制楼板的边肋。1.1.3 内肋预制楼板的内肋。2.1.4边梁在预制楼板以外的单独梁构件。2.1.5整板一个柱网单

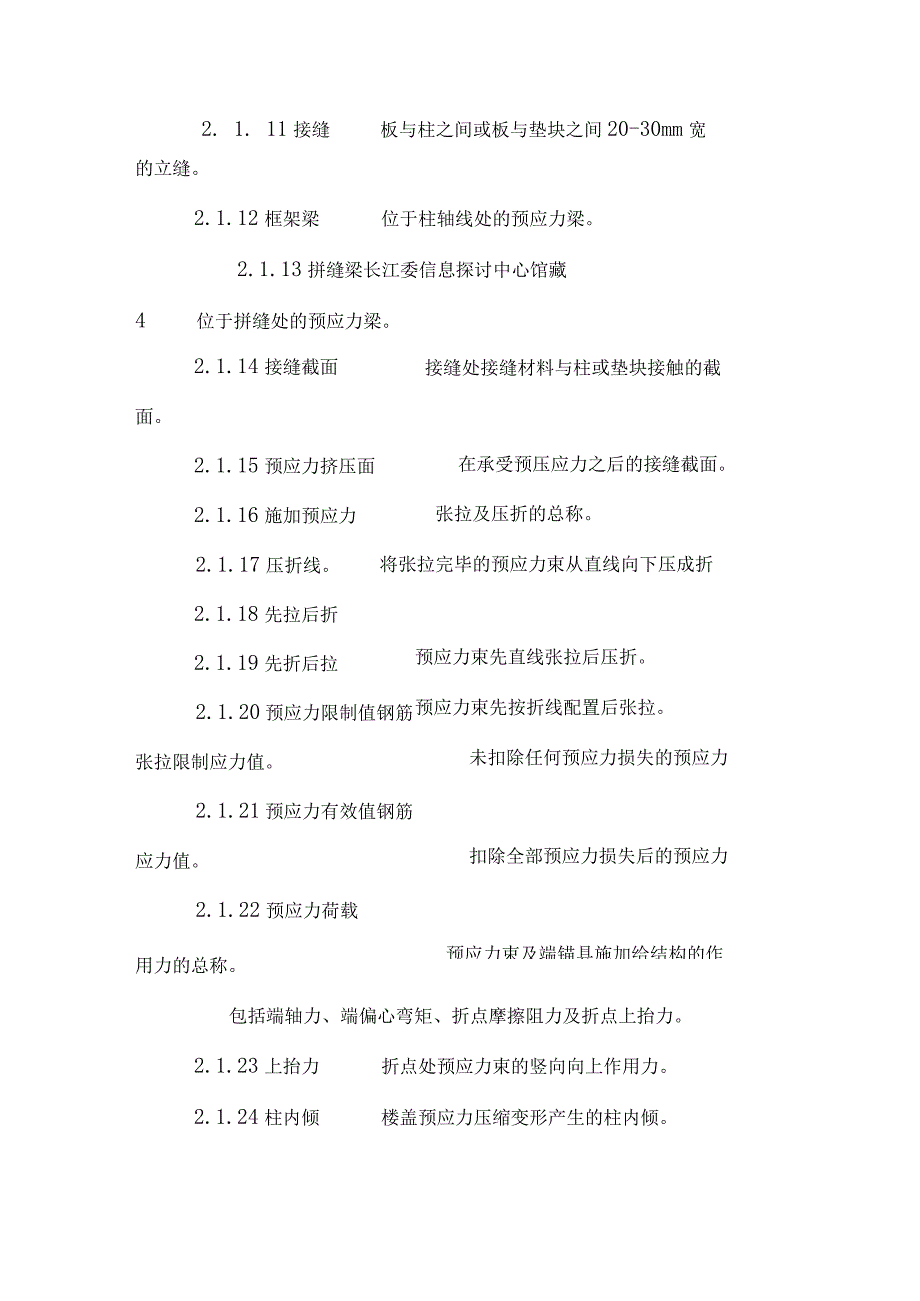

4、元的整块预制楼板。2.1.6拼板一个柱网单元的多块预制楼板。2.1.7垫块承受水平预应力的块体。2.L8楼盖构件楼板、悬挑楼板、边梁及垫块的总称。2.1.9明槽两相邻预制楼盖构件之间的沟槽，分为柱轴线明槽和拼缝明槽两种。2. 1. 11接缝板与柱之间或板与垫块之间20-30mm宽接缝处接缝材料与柱或垫块接触的截在承受预压应力之后的接缝截面。预应力束先直线张拉后压折。预应力束先按折线配置后张拉。未扣除任何预应力损失的预应力扣除全部预应力损失后的预应力预应力束及端锚具施加给结构的作张拉及压折的总称。将张拉完毕的预应力束从直线向下压成折的立缝。2.1.12框架梁位于柱轴线处的预应力梁。2.1.13拼
5、缝梁长江委信息探讨中心馆藏4位于拼缝处的预应力梁。2.1.14接缝截面面。2.1.15预应力挤压面2.1.16施加预应力2.1.17压折线。2.1.18先拉后折2.1.19先折后拉2.1.20预应力限制值钢筋张拉限制应力值。2.1.21预应力有效值钢筋应力值。2.1.22预应力荷载用力的总称。包括端轴力、端偏心弯矩、折点摩擦阻力及折点上抬力。2.1.23上抬力折点处预应力束的竖向向上作用力。2.1.24柱内倾楼盖预应力压缩变形产生的柱内倾。2.1.25外推柱为克服柱内倾,在接缝浇筑前将柱外推,其推力亦视为预应力荷载。长江委信息探讨中心馆藏6810121416长江委信长江委信长江委信长江委信长江
6、委信长江委信中心馆藏中心馆藏息探讨中心息探讨中心馆184建筑设计4.0.1整体预应力装配式板柱建筑,适用于柱网尺寸较大且体型比较规则的办公楼、科研试验楼、商业楼、图书馆、餐厅、旅馆、展览厅、住宅以及一般多层工业厂房、仓库等。4.0.2柱网尺寸宜统一,柱列宜纵横贯穿。柱网尺寸较小时,宜采纳整板;柱网尺寸较大时,可采纳拼板。4.0.3渗置抗震缝、沉降缝或伸缩缝时,缝宽尚应满意预应力施工操作的要求。4.0.4当建筑物较长时,剪力墙的布置宜匀称、分散,纵向剪力墙不宜设在两端。4.0.5阳台、雨篷等悬挑板可依据须要做成矩形、梯形或三角形等多种平面形态。悬挑板挑出长度不宜超过3mo4.0.6水平电气管线宜
7、埋设在楼面叠合层或垫层内，如需穿过板肋时,应预留孔洞或预埋套管。1.1.1 0.7竖向管线不应穿过板肋，可在肋间穿过，如需穿过板角加腋区,应符合本规程第6.1.14条的规定。住宅的卫生间、厨房及其他用水部位的竖向管道穿楼板处宜设竖向管道井。1.1.2 0.8当建筑物耐火等级为二级时，应符合本规程第6.1.11条的规定；当建筑物耐火等级为一级时，则预应力钢筋的混凝土爱护层厚度不应小于50mmo5结构设计计算5.1内力分析5.1.1主体结构可按楼板和等代框架（等代框架剪力墙）分别计算内力。1.1.3 内力分析应包括以下三种内容：5.1.2.1计算楼板在竖向荷载作用下内力；5.1.2.2计算在预应力
8、荷载作用下,预应力梁和柱的综合弯矩、次弯矩以及预应力梁的综合轴力；5.1.2.3计算等代框架（等代框架剪力墙）在竖向荷载、风荷载及地震作用下内力。1.1.4 在整板的内力计算中，楼板可简化为等代交叉梁系，其截面可按图5.1.31取用;在拼板及框架（框架剪力墙）的内力计算中，等代拼缝梁和等代框架梁的截面可按图5.1.32取用。当边梁高和楼板各肋高都相同时，各等代梁截面可包括边梁截面或带翼缘的各肋截面,翼缘宽度可取肋净距之半,在明槽（叠合层）浇筑混凝土之后,各等代梁截面尚应包括明槽（叠合层）截面。1.1.5 楼板可按整板或拼板分别计算内力。5.1.5整板可只按施加预应力前及施加预应力后两阶段计算内
9、力：5.1.5.1施加预应力前,楼板的内力分析应包括楼板运输、吊装及搁置在临时支撑上等状况。(1)在运输、吊装时,楼板按吊点位置较支计算,动力系数可取1.5(图5.L1-1)。长江委信息探讨中心馆藏20长江委信息探讨中心馆藏22长江委信息探讨中心馆藏24长江委信息探讨中心馆藏26长江委信息探讨中心馆藏28长江委信息探讨中心馆藏30长江委信息探讨中心馆藏32长江委信息探讨中心馆藏34长江委信息探讨中心馆藏36长江委信息探讨中心馆藏386.1.9采纳拼板时,若要求拼缝两侧楼板联成整体,在拼缝处可实行下列两种构造方法中的一种：6.1.9.1在楼板边肋侧面由内肋伸出主筋焊接，其直径不应小于IOmm,焊
10、接长度不应小于10d(三6.1.9-1)O6.1.9.2由楼板边肋侧面伸出环筋搭接,环筋的面积应依据该处所承受的弯矩值确定。环筋可以分布形式由边肋伸出，搭接长度Ib不应小于IOd,有效锚固长度b+hH）应符合现行的混凝土结构设计规范中表6.1.4的规定。两侧伸出环筋形成的套环四角如无预应力束，则应设架立钢筋，每个角部架立钢筋直径不应小于IOo与此同时，边肋尚应满意传递弯矩所须要的抗扭要求（图6.1.9-2）o长江委信息探讨中心馆藏406.1.10对于荷载较大或挑出长度较大的悬挑楼板，应沿板的三条边肋施加预应力。悬挑楼板根部与相邻楼板的连接宜采纳伸出的环筋（图6.L10（a）。当悬挑楼板只能沿悬
11、挑楼板根部一边施加预应力时，所施加的预应力应满意承载力、抗裂及变形要求，并应在悬挑楼板根部按本规程第6.1.9条第2款要求设置环筋，与相邻楼板连成整体,此时挑出长度不宜大于L8m（图6.1.10（b）o6.1.11预应力钢筋的混凝土爱护层厚度不应小于40mmo6.1.12当楼板上有现浇叠合层时,楼板板面、边梁表面应制成粗糙面;叠合层内应配置双向分布钢筋，间距不应大于200mmo叠合层与预制楼板、预制边梁及明槽混凝土之间的结合还可选用下列方法：6.1.12.1当楼板板面厚度大于50mm时，在板上面留齿槽（图6.1.12-1）o齿槽宜匀称散开，其面积之和宜接近于板总表面6. 1. 12. 3从楼板
12、边肋和边梁伸出箍筋(图6L12-3(a),或者在明槽中设箍筋伸入叠合层(图6.1.12-3(b)o箍筋伸入叠合层的上水平段宜紧贴叠合层长江委信息探讨中心馆藏42上爱护层边缘,并压住叠合层内分布钢筋。若明槽混凝土与叠合层混凝土分开浇筑，施工缝可比预制楼板板面低20mmo6.1.13当边梁长度大于或等于3m时,在预应力束张拉前,应将边梁侧面伸出钢筋与相邻楼板伸出钢筋焊接，焊点间距不大于2.5m,且每根边梁的焊点不得少于两处。大开孔楼板的边肋也应符合上述规定。6.1.14楼板边肋不应留竖向孔洞。板角加腋区如需留竖孔时,不得截断受力钢筋,应预埋钢套管加强孔边。6.1.15在折线配筋时,预应力束可依靠柱
13、孔孔壁下折，也可距柱面一段距离依靠板肋孔中钢销子下折(图6.L15(a)(b),上折则可利用板肋孔中的钢销、板底拉杆及垫块扁孔中混凝土楔块等定6.1.16有抗震设防要求时,在柱外，由楼板构成的等代框架梁梁端箍筋应加密。加密区长度取1.5(h+)或500mm二者中较大者,其中h为预制板高度，为叠合层厚度(当无叠合层时取0)。箍6.2.2有抗震设防要求时，柱节点核心区箍筋直径及间距可与柱端加密区的箍筋直径及间距相同,且不宜少于3根。当柱节点核心区双向预应力孔道上下紧贴时，可采纳以下方式设置箍筋：6.2.2.1在纵横孔道贴合面处设置箍筋,箍筋过孔道时微微弯折；6.2.2.2设置交叉箍筋（图6.2.2
14、-2）;6.2.2.3四角设角钢加焊短钢筋（图6.2.2-3）,或在四角主筋上加焊短钢筋。6.2.3有抗震设防要求时，在板柱节点上下，框架柱除按构造要求加密箍筋外,还可在板底、板面两处设置双层套箍（图6.2.3）O6.2.4预制柱上下接头位置宜设在板面以上0.8LOnl处。6.2.5对上下柱的样式接头，可在完全或部分不浇筑柱接头混凝土,使之接近较支状态下进行上部楼盖预应力施工。在预应力施工结束后再浇筑柱接头混凝土。6. 2.6上下层剪力墙之间的竖向钢筋宜穿过明槽伸出板面搭接。长江委信息探讨中心馆藏447施工及验收7.1构件制作7.1.1双向带肋楼板的制作应符合下列要求：7.1.1.1带肋楼板可采纳正打法或反打法制作，采纳反打法时,应具备使构件翻身的条件。7. 1.1.2上开口带肋楼板可采纳小盖板封口，小盖板应能承受规定的施工荷载,其空腔不应存水。7. 1.1.3上下均有板面的带肋楼板可采纳填芯法制作，填芯材料应满意制作和运用要求,并应润湿。7.1. 2板角及边梁端面不得歪料,严禁有裂缝和超过预应力挤压面面积5%的缺陷。边梁及预制楼板边肋靠明槽面的钢筋爱护层厚度可削减,板角加腋区斜筋可贴角放置。楼板、悬挑板及边梁的限制尺寸只允许负偏差（5mm）（图7.1.2）o7.1.3承受预应力的预
