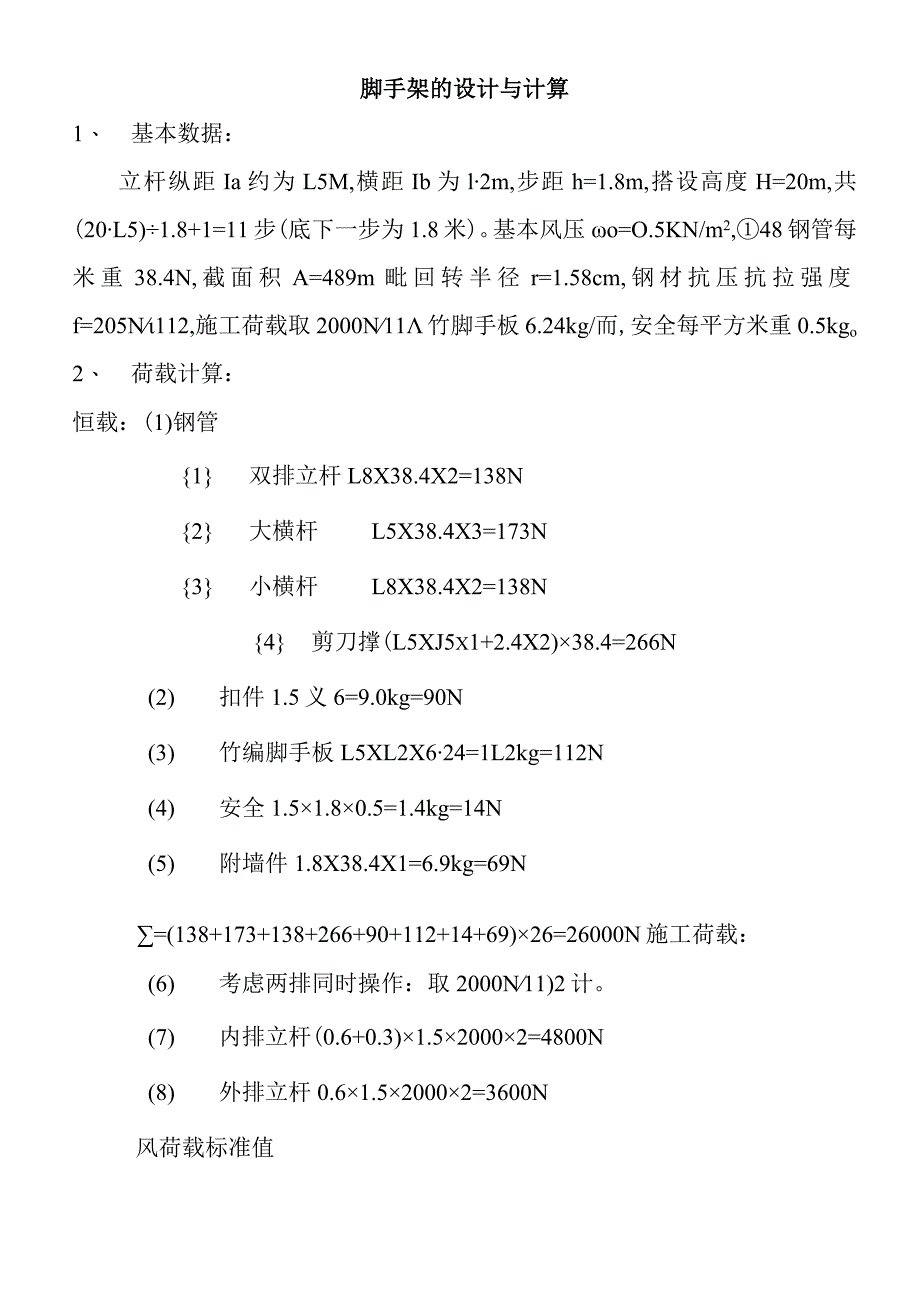

1、脚手架的设计与计算1、 基本数据：立杆纵距Ia约为L5M,横距Ib为l2m,步距h=1.8m,搭设高度H=20m,共(20L5)1.8+1=11步(底下一步为1.8米)。基本风压o=O.5KN/m2,48钢管每米重38.4N,截面积A=489m毗回转半径r=1.58cm,钢材抗压抗拉强度f=205N112,施工荷载取2000N11竹脚手板6.24kg/而,安全每平方米重0.5kgo2、 荷载计算：恒载：(1)钢管1双排立杆L8X38.4X2=138N2大横杆L5X38.4X3=173N3小横杆L8X38.4X2=138N4剪刀撑(L5XJ5x1+2.4X2)38.4=266N(2) 扣件1.5
2、义6=9.0kg=90N(3) 竹编脚手板L5XL2X624=1L2kg=112N(4) 安全1.51.80.5=1.4kg=14N(5) 附墙件1.8X38.4X1=6.9kg=69N=(138+173+138+266+90+112+14+69)26=26000N施工荷载：(6) 考虑两排同时操作：取2000N11)2计。(7) 内排立杆(0.6+0.3)1.520002=4800N(8) 外排立杆0.61.520002=3600N风荷载标准值ql=laWW=0.7UsUzW=lUs=IUz=0.8q=1.5l0.710.80.5=0.42KNm3、 稳定验算：(1) 取KA=O.7(内外排

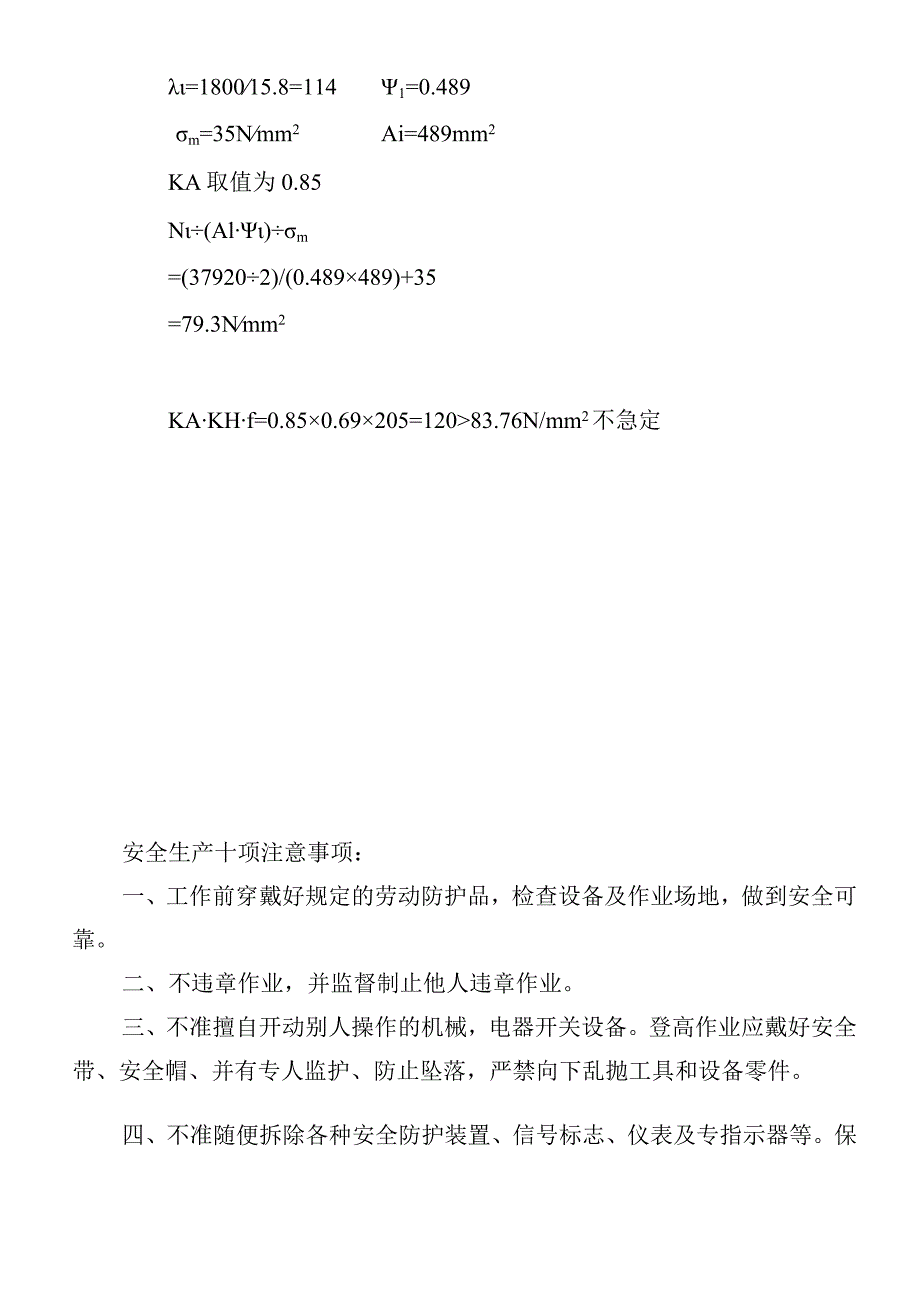

3、立杆均采用双立杆),Kh=1(1+H/100)=0.69(2) 计算轴心力设计值N，N=1.2Ngk+1.4Nqk=1.226000+1.44800=37920N(3) 计算风荷载弯矩MWMw=qH28=0.84KNm(4) 定稳定系数b=1.2mH=4m=H(b2)=4/0.6=6.7由b、H查表得=29.2ox=x=29.26.7=195.6由查表得%=01881 .稳定验算N/(A)=(26000+4800)(0.18844.89IO2)=83.76Nmm2KAKHf=0.70.69205=99.0183.76N/mm2稳定b）验算单根钢管立杆的局部部稳定=180015.8=1141=0
4、.489m=35Nmm2Ai=489mm2KA取值为0.85N(Al)m=(379202)/(0.489489)+35=79.3Nmm2KAKHf=0.850.69205=12083.76N/mm2不急定安全生产十项注意事项：一、工作前穿戴好规定的劳动防护品，检查设备及作业场地，做到安全可靠。二、不违章作业，并监督制止他人违章作业。三、不准擅自开动别人操作的机械，电器开关设备。登高作业应戴好安全带、安全帽、并有专人监护、防止坠落，严禁向下乱抛工具和设备零件。四、不准随便拆除各种安全防护装置、信号标志、仪表及专指示器等。保持设备齐全有效灵敏可靠。五、不准随意启动设备。机器设备停机检查或修理时，应切断电源并悬挂警示牌，取牌人应是挂牌人。开机时发出信号，听到回音确定安全后才能开机。六、不准吊装物及下行人。多人操作起重搬运要统一指挥，密切配合。不准超负荷使用机器。七、不在易燃物品附近吸烟动火，不乱扔垃圾。八、不在厂内无证驾驶机动车辆，机动车进出车间转弯必须鸣号减速。车辆行驶中严禁爬上跳下。九、工作时精力集中，不准打闹、赤脚、赤膊、穿拖鞋和高跟鞋。十、上班时间不准怠工、滋事、脱岗或擅离职守。有事请假经领导批准后方可离开岗位。
