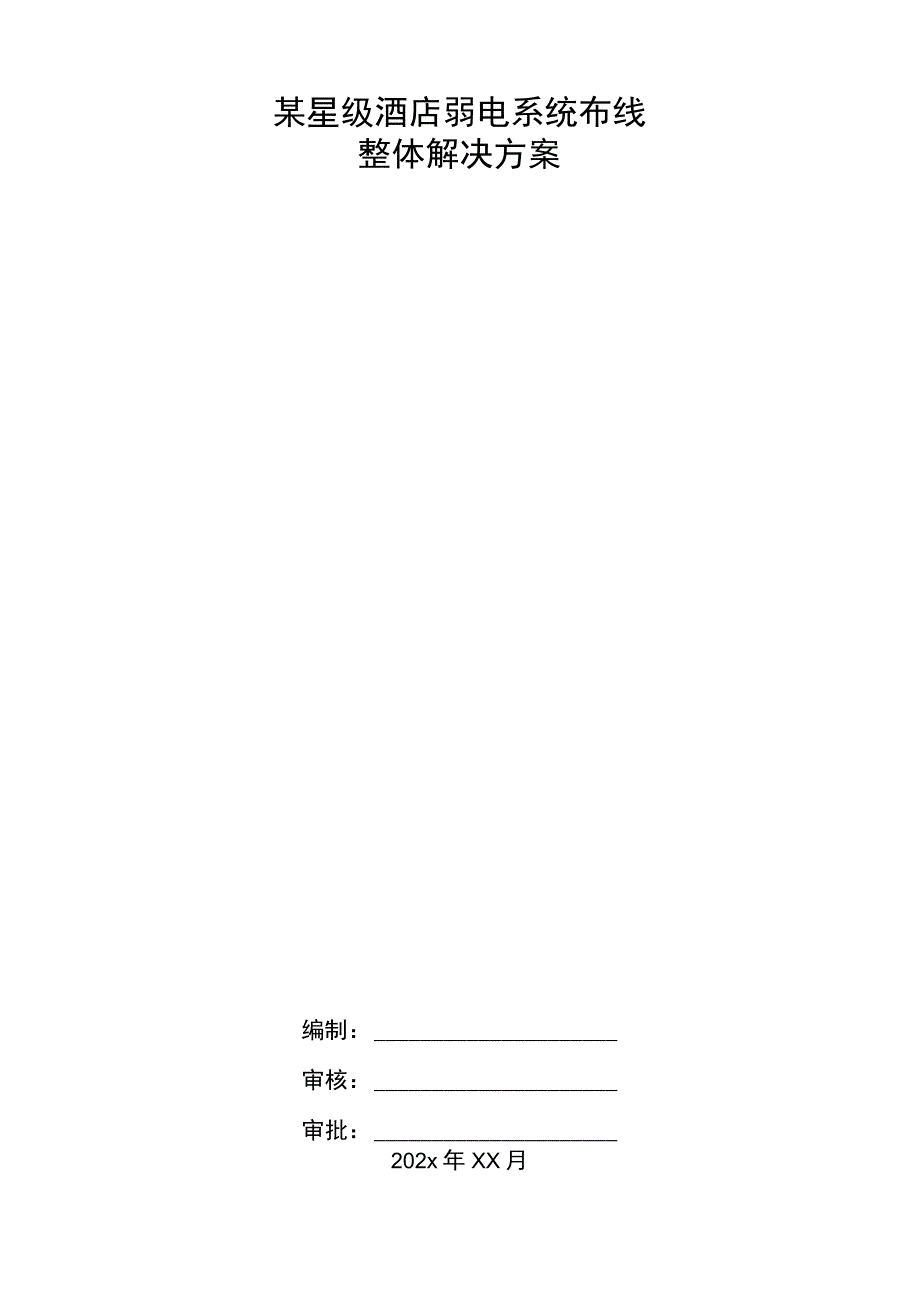

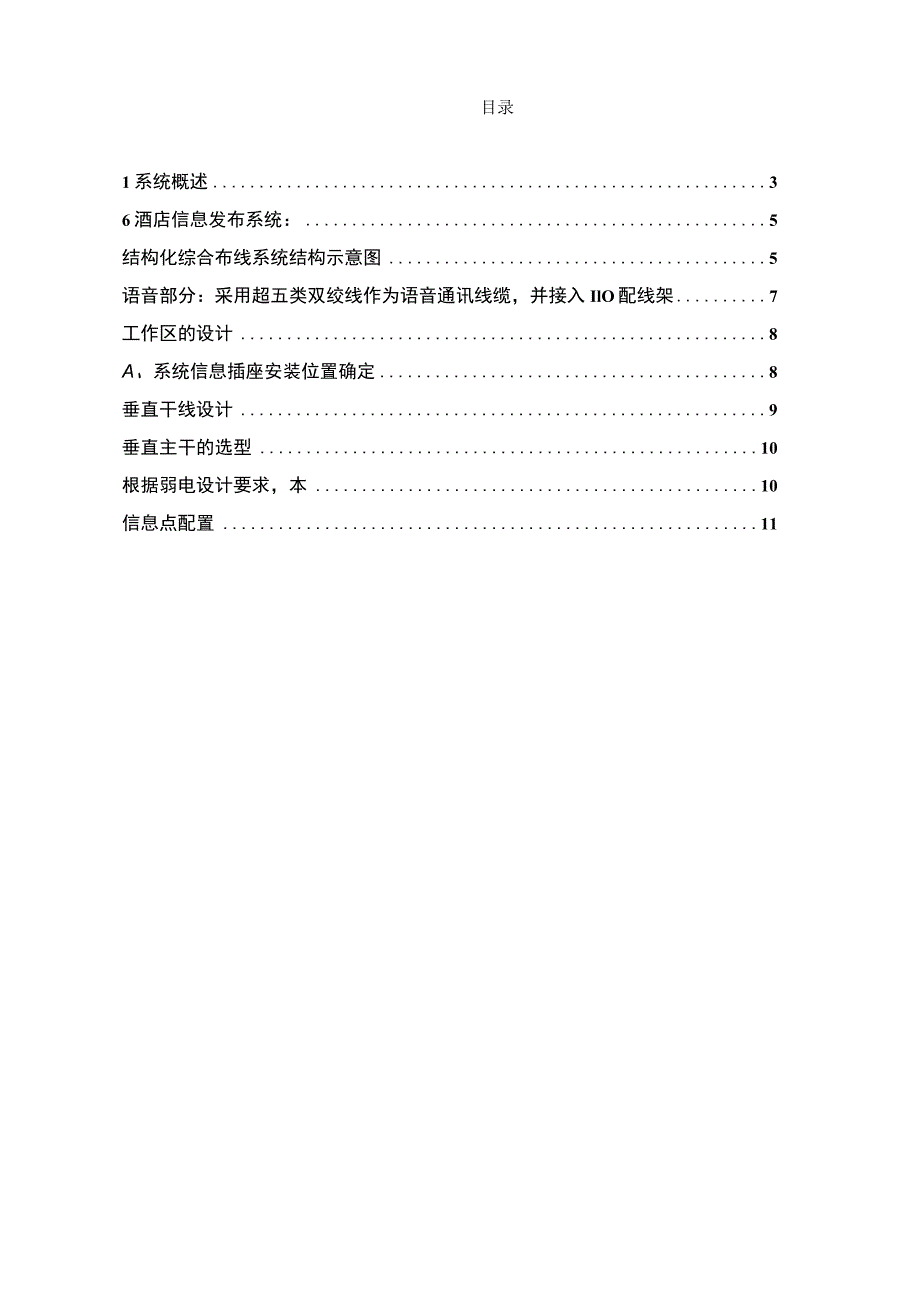

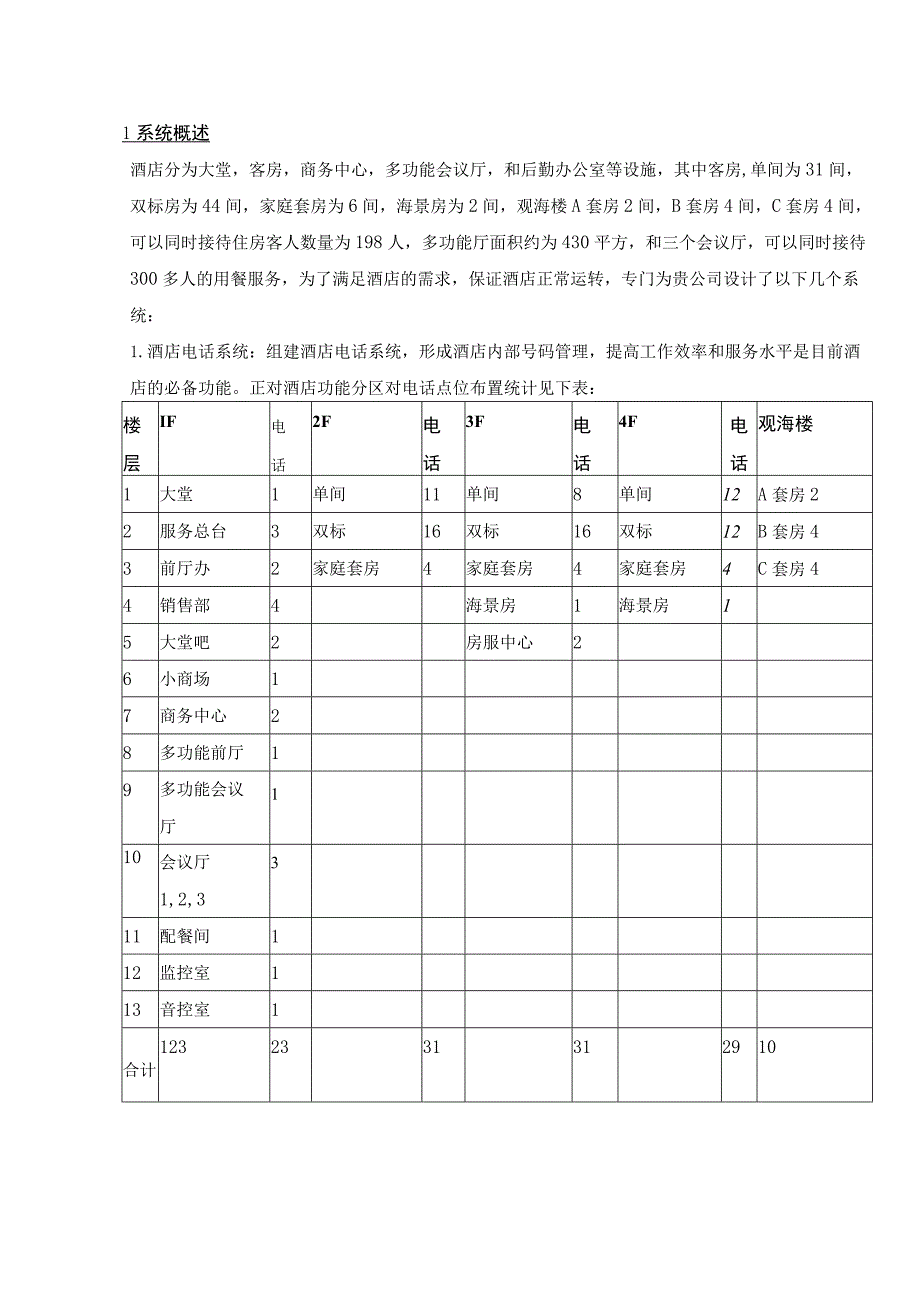

1、某星级酒店弱电系统布线整体解决方案编制：审核：审批：202x年XX月目录1系统概述36酒店信息发布系统：5结构化综合布线系统结构示意图5语音部分：采用超五类双绞线作为语音通讯线缆，并接入IlO配线架7工作区的设计8A、系统信息插座安装位置确定8垂直干线设计9垂直主干的选型10根据弱电设计要求，本10信息点配置111系统概述酒店分为大堂，客房，商务中心，多功能会议厅，和后勤办公室等设施，其中客房,单间为31间，双标房为44间，家庭套房为6间，海景房为2间，观海楼A套房2间，B套房4间，C套房4间，可以同时接待住房客人数量为198人，多功能厅面积约为430平方，和三个会议厅，可以同时接待300多人
2、的用餐服务，为了满足酒店的需求，保证酒店正常运转，专门为贵公司设计了以下几个系统：1.酒店电话系统：组建酒店电话系统，形成酒店内部号码管理，提高工作效率和服务水平是目前酒店的必备功能。正对酒店功能分区对电话点位布置统计见下表：楼层IF电话2F电话3F电话4F电话观海楼1大堂1单间11单间8单间12A套房22服务总台3双标16双标16双标12B套房43前厅办2家庭套房4家庭套房4家庭套房4C套房44销售部4海景房1海景房15大堂吧2房服中心26小商场17商务中心28多功能前厅19多功能会议厅110会议厅1,2,3311配餐间112监控室113音控室1合计12323313129102：监控系统：酒
3、店共分为4层，其中2楼至4楼为客房，走廊有2个消防楼梯，走廊长度68米，每层每隔15米安装一个，外加2层观海楼，安装4个，户外停车场主要是出入口各一个，4楼制高点一个全景摄像头监控整个停车场能满足要求。监控设计位置和数量见下表：户外停车场IF2F3F4F观海楼大门出入口2出入口2走廊4走廊4走廊4走廊44楼外墙半球1大堂1电梯1前台2行李房1卫生间通道1小商场1宴会厅24104444合计：303:网络系统：酒店房间的网络信息点通过桥架布线到每层楼的弱电井，再由弱电井走垂直系统到网络机房。针对本方案需求网络信息点需求见下表：楼层IF网络2F网络3F网络4F网络观海楼1大堂1单间11单间8单间12
4、A套房22服务总台4双标16双标16双标12B套房43前厅办2家庭套房4家庭套房4家庭套房4C套房44销售部4海景房1海景房15大堂吧2房服中心26小商场17商务中心49多功能会议厅110会议厅41,2,312监控室113音控室1合计12525313129104：背景音乐：为了营造酒店舒适的环境和优雅品味，提升酒店的档次，酒店背景音乐系统成为综合布线不可或缺的部分，安照喇叭声音传输的范围和声音传输的距离，每层楼安装5个天花吸顶喇叭，观海楼每层3个。就能满足需求。音箱线全部走回监控控制中心机房，如发生寻人，车辆挡道，火灾，地震和其他突发事件，监控员可以通过喇叭通知和疏散客人。5考勤系统：为了方便
5、酒店员工管理，上下班制度和考勤的制度的建立，快速高效投入运行，考情系统在酒店筹建和招聘的时候尤为重要。6酒店信息发布系统：总体结构综合布线系统一般由五个独立的子系统组成，采用星型结构布放线缆，可使任何一个子系统独立的进入综合布线系统中，其五个子系统分别为：工作区子系统、水平子系统、通讯间子系统、垂直干线子系统、设备间子系统。结构化综合布线系统结构示意图系统功能A、工作区子系统工作区是建筑内占据一定空间的一组相互联系的通讯终端设备。该弱电项目中工作区的子系统包括语音、网络、网路电视与插座相连的硬件。语音部分本子系统选用高品质安普AMPRJ45网络模块与RJll语音模块，保证用户端的网络的通畅和语
6、音通话的质量。B、水平布线子系统水平布线是链接通讯间和工作区的一部分。网络电缆（四对非屏蔽超五类双绞线）的使用是基于工作区的不同终端通讯设备的需要。超五类线缆是一种主干级的的高性能线缆，其性能指标完全满足并超过ANSI/TIA/EIA-568A、CSAT52995和ISO/IEC11801对五类线缆的要求，该线缆具有很低的传输延时特性，是PS5级的产品。线缆采用美国AWG线规24AWG直径为0.5mm实心裸铜为线芯，同时在线缆外皮上有递减国标单位长度标记，使施工方便快捷。线缆绝缘层除了有普通的聚乙烯绝缘聚氯乙烯护套的产品外，还具有阻燃绝缘护套和低烟无毒绝缘护套等产品可供选择，以满足用户不同的场
7、合多种多样的应用，IBDNPlUS线缆可以支持多媒体、语音、数据、图形图象的多种应用。C、通讯间子系统通讯间包括通讯设备（主要是局域网交换机）和水平连接硬件（线缆终端和交叉布线硬件）。水平配线室为主干布线和通讯设备和水平布线间提供交叉连接。语音部分：采用超五类双绞线作为语音通讯线缆，并接入IlO配线架数据部分：采用AMP机架式配线架。垂直主干子系统垂直主干系统的连接通讯间与设备间之间的线缆。系统将针对不同的应用使用不同的线缆作为主干线。语音主干线使用25对的大对数电缆。垂直主干线电缆，为高速应用设计，本系统基于用户要求和更好适应以后应用的变化，所以使用大25对电缆。IBDNPlus25对电缆传
8、输特性满足并超出ANSI/TIA/EIA568A中关于五类性能的标准。包括关于功率和近端串扰（PowersumNEXT）的要求。线缆具有高抗电磁干扰性，使传输信号的中断降致最低；较小的线缆外径和电缆外皮上的递减国标单位长度标记使施工方便快捷。数据主干线考虑楼层高度和实际使用效率，本设计中直接采用六类纯铜线缆连接每个楼层的交换机。E、机房子系统机房是针对包括语音、数据（计算机局域网等）、监控等网络基点的主配线间。主配线间在大楼建筑内或场地环境下，为通讯设备（PBX和/或电脑设备电话系统）和水平配线或中间配线提供连接，大汉餐饮服务有限公司结构布线系统的数据部分主设备间设在一层计算机中心机房内。数据
9、部分设备室主要使用光纤配线设备机架式光纤配线架工作区的设计工作区布线子系统由终端设备连接到信息插座的连线和信息插座组成。工作区子系统示意图A、系统信息插座安装位置确定工作区信息模块采用标准模块化插座，为了与其他系统所使用面板统一，所以安装面板采用单孔式国标86型面板进行埋入式安装，与其附近的220VAC交流电电源插座应保持20cm的距离，信息插座的安装高度为30cm（即插座面板底边沿线距地板水平面30cm）o网络电视插座安装高度为电视下端IOCM左右：地面水平区的设计水平布线是将开放区域或通讯间内的配线架交叉连接系统与工作区的通讯插座相连接。主要采用四对非屏蔽超五类双绞线作为传输介质，走廊的吊
10、顶上安装有金属线槽，进入房间时，从线槽引出PC管，以埋入方式沿墙壁而下（或上）到各个信息点。垂直干线设计主干布线系统遵从分层星形拓朴结构。垂直干线应使用专门的弱电竖井，弱电井中应立有金属桥架，且至少每隔一米有一支撑横条，以安装和固定垂直子系统的电缆，分散支撑电缆自身重量以避免电缆自身重量对电缆自身的物理特性产生影响。弱电井中的线槽应和各层配线室之间的金属线槽构成完好的电气连通。或光纤竖井支援条配线架主机底垂直主干的选型实现计算机设备，语音设备，控制中心与各管理子系统间的连接。A.语音主干采用二十五对非屏蔽大对数电缆，每个水平语音信息点对应一对线,并预留50%的余量备用。B.数据主干采用六类双屏
11、蔽线缆，用以连接主配线架和各分配线间配线架。在布线系统的组成结构上，本弱电综合布线系统主要包括语音电话、网络电视、电脑网络、视频监控和机房设备等。根据弱电设计要求，本根据布线设计规范，网络线缆长度应该尽量小于100米，网络距离大于100米信号会有衰减。考虑到网络的日益普及重要，本次布线采用单屏蔽六类无氧铜线缆。监控设备采用海康红外半球监控摄像机，保证图像的质量。监控每层采用12V变压器集中供电。所有线缆一律集中埋入150*60的弱电桥架内，然后通过PVC管材从弱电桥架内引出各类线缆到宾馆的每个房间。由于机房线缆的汇集增多，进入机房的弱电桥架应该采用300*100的中型桥架。机房需配置2米高的机
