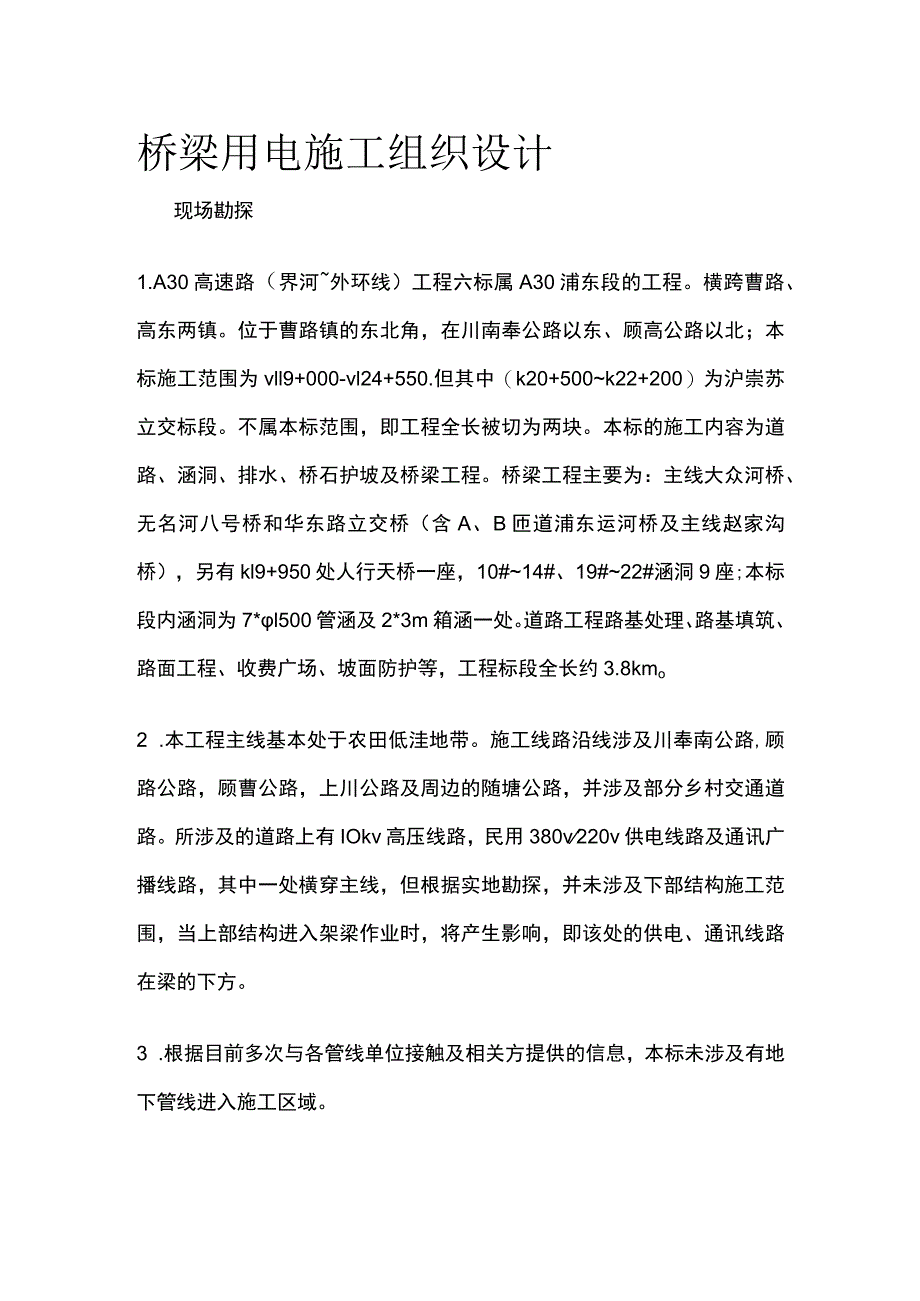

1、桥梁用电施工组织设计现场勘探1.A30高速路（界河外环线）工程六标属A30浦东段的工程。横跨曹路、高东两镇。位于曹路镇的东北角，在川南奉公路以东、顾高公路以北；本标施工范围为vll9+000-vl24+550.但其中（k20+500k22+200）为沪崇苏立交标段。不属本标范围，即工程全长被切为两块。本标的施工内容为道路、涵洞、排水、桥石护坡及桥梁工程。桥梁工程主要为：主线大众河桥、无名河八号桥和华东路立交桥（含A、B匝道浦东运河桥及主线赵家沟桥），另有kl9+950处人行天桥一座，10#14#、19#22#涵洞9座;本标段内涵洞为7*l500管涵及2*3m箱涵一处。道路工程路基处理、路基填筑

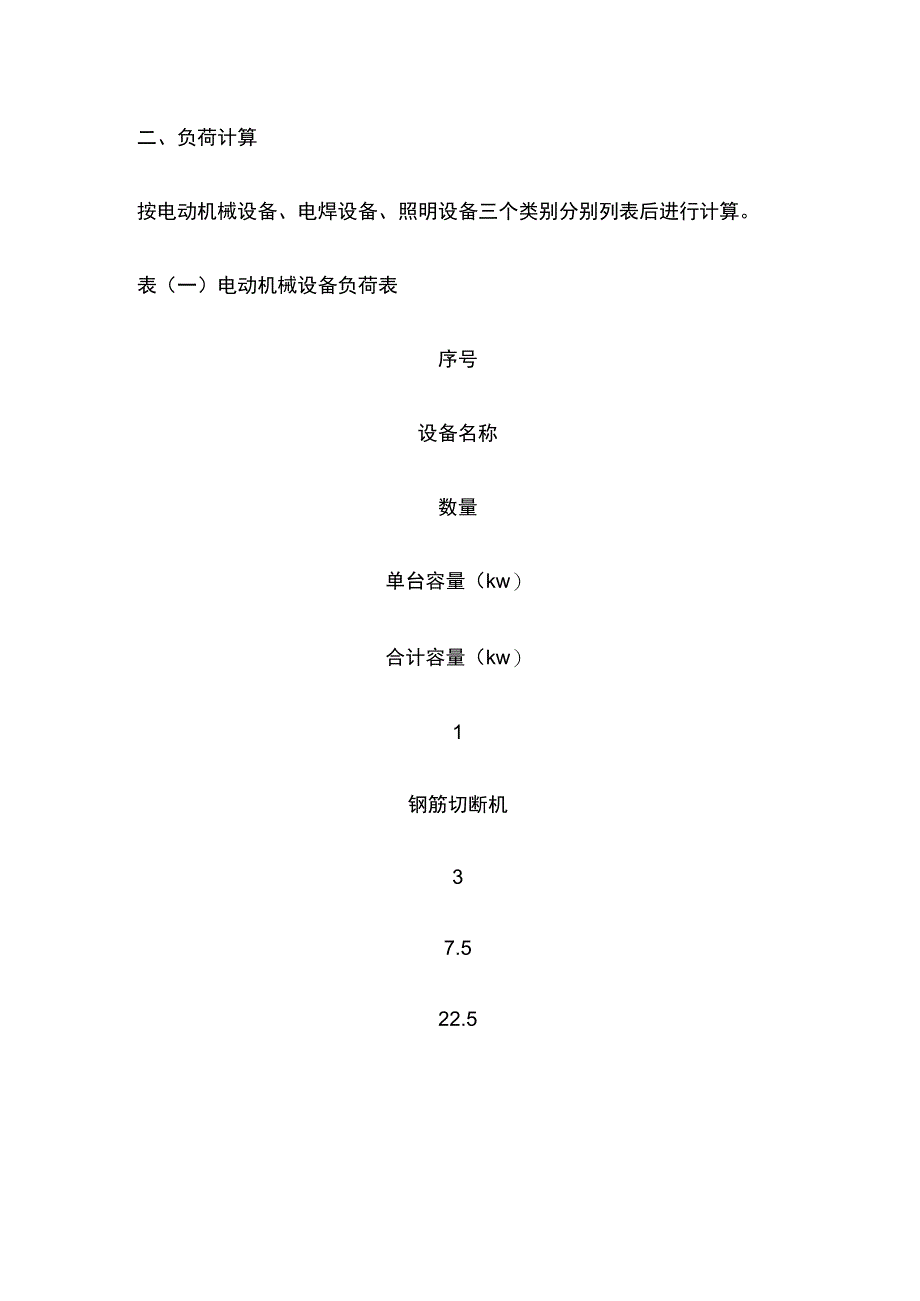

2、、路面工程、收费广场、坡面防护等，工程标段全长约3.8kmo2 .本工程主线基本处于农田低洼地带。施工线路沿线涉及川奉南公路,顾路公路，顾曹公路，上川公路及周边的随塘公路，并涉及部分乡村交通道路。所涉及的道路上有IOkv高压线路，民用380v220v供电线路及通讯广播线路，其中一处横穿主线，但根据实地勘探，并未涉及下部结构施工范围，当上部结构进入架梁作业时，将产生影响，即该处的供电、通讯线路在梁的下方。3 .根据目前多次与各管线单位接触及相关方提供的信息，本标未涉及有地下管线进入施工区域。二、负荷计算按电动机械设备、电焊设备、照明设备三个类别分别列表后进行计算。表（一）电动机械设备负荷表序号设
3、备名称数量单台容量（kw）合计容量（kw）1钢筋切断机37.522.5钢筋弯曲机4123木工圆锯34124木工平刨3412水泵102206钢筋切割机62127食堂冰箱326合计表（二）电焊设备负荷表序号设备名称数量单台容量（kw）合计容量（kw）1钢筋对焊机21002002交流电焊机564合计764表（三）照明负荷表序号室外昭Fx明灯具名称数量单台容量（W）合计容量（kw）58碘铝灯301000302摘灯8350028合计1室内昭MV办公楼日光灯45482.22办公室空调3300093生活区40浴室取暖器2200045本部食堂8480.3861#生活区食堂10食堂热水器39000278食堂蒸饭
4、箱2180003691#、2#生活区吊扇40办公室食堂空调标养室16150017.5合计105综合表（一）、表（二）、表（三）所确定该施工现场用电总容量为：P总=LO5（K1P1+K2P2+K3P3+K4P4）=1.05（0.6100.5+0.6764+0.8581.0105）=700KVA三、选择变压器容量1.变压器容量的确定及安装位置本标的施工临时用电电源,经过前期与供电部门联系，向当地村委求援,结合本单位自有财产，以全线均匀多点取用电源为原则，共设定200KVA厢变2,当地的杆变共用电源120KVAXlz40KVAlz50KVA3o共计有710KVA的装接容量，基本能满足上述计算需要。2
5、、厢变的设立已与当地供电部门联系洽谈商定，按合同，经供电部门对2台200KVA厢变测试合格后，由当地供电部门负责装接，调试合格后提供使用；120KVAXI,4OKVA1,50KVA3杆变取用共用电网电源已与当地村委商定具体位置,容量和分接方法，计量计费、安全运用措施等事宜,并签订供用电协议。即可具备临时用电线路施工条件。考虑一工区的生活区电源取用方便。200KVA2厢变的位置，选定在K24+217处。四、确定各电源点出线的导线截面、材料1.厢变输出以采用多路供电为原则，常规的供电线路，其额定电流均设定为200A;沿线路杆变50KVA处每路输出。设定为100A;杆变120KVA处输出2路，一路供
6、本项目部办公区设定供电电流为60A;另一路供现场施工用，限流为200Ao杆变40KVA一路为本项目部食堂、浴室专用限流80Ao2、本标供电线路材料1）架空线路一律采用塑料铜芯线BV型2）电缆线路均采用YC重型橡套铜芯电缆3）本标的供电线路均采用三相五线制3、选用导线截面和适配的熔断器：1） 200KVA2厢变:共输出四路。均采用YC370+225重型橡套铜芯电缆；适配熔断器200A.2） 120KVA共用电网：一路架空线。采用BV335+216电缆送至本部办公区，适配熔断器60A,另一路采用YC370225电缆送至施工现场，适配熔断器200A。在电源接入处设BD200A表计电箱Xl3） 50K
7、VA共用电网1#3#:每一电源点均采用YC350+216电源输送（考虑电压降），至末端100米处，采用3X25+2X10电缆输送;每一电源接入点均设BDlOOA表计电箱，适配熔断器100A,表计电箱共3只。4） 40KVA电源点至本项目部办公区，采用YC325+210电缆输送,适配熔断器80Ao5）施工现场电箱分配、编号、规格一览表编号型号规格容量分布位置（里程桩号）备注OlBD200200AK22+70002BD200200AK22+80003BD200200ABD200200AK23+000无名河桥东05BD200200AK23100无名河桥西06BD200200AK23+200华东路立交
8、东07BD200K23+30008BD200200AK23+40009BD200200AK23+50010BD200200AK23+60011BD200200AK23+70012BD200200AK2380013BD200200AK23+900华东路立交西14BD200200AK24000BD200200AK24+10016BD200200AK24+20017BD200200A待定对焊机加工（1）18BD200待定对焊机加工（2）19BD200200AK24+155南侧2区生活区20BD200200AK22+825南一北120KVA电流引出南北向中部21BD200表计200A120KVA计量2
9、2BDlOO表计100AK19+300南15OKVA23BDlOO表计100AK19+917南2#50KVA24BDlOO表计100AK20+475南3#50KVA25BDlOO表计80AK22+825南本项目部办公区26BDlOO100AK19+10027BDlOO100AK19+200BDlOO100AK19+30029BDlOO100AK19+40030BDlOO100AK19+50031BDlOO100A32BDlOO100AK19+70033BDlOO100AK19+80034BDlOO100AK19+90035BDlOO100AK20+05036BDlOO100AK20+15037
10、BDlOO100AK20+25038BDlOO100AK20+35039BDlOO100AK20+450五、临时供电的安全技术措施1.本标施工用电的电源，应该说经过努力，勉强能满足施工需要，但并不能满足尖峰负荷。在华东路立交匝道、主线同步施工时，不能满足供应，因此必须实行高峰用电时大容量用电设备的交叉使用制度，尤其是对二台钢筋对焊机同时使用的控制，由项目部施工、安全部门控制。2、本标除200KVA2厢变供电为独立用户外，其余120KVAXI,40KVAl,50KVA3均为共用电网，因此电气保护方式在200KVAX2的供电系统中采用保护接另；而其余供电系统则采用保护接地。二者绝对不能混淆。在施工
11、中若遇线路位置变更，应特别重视保护方式的正确选用。3、各电源及自身施放的供电线路必须严格独立，并应在主线路电箱上标贴取用何处电源的标记，例：l#50KVAo4、正常情况按本方案的布置，不同的电源及自身供电线路均在其规定的施工范围内使用，不得进入其它电源供电区域，具体见附图。5、从各电源点输出的各供电线路上，熔断器必须按本方案严格适配,绝不允许私自放大保险丝容量。6、电缆线路的埋设深度应60cm;埋入地下的电缆不准有接头;涉及过路的电缆线路必须用适配的钢管护套。六、现场安全用电的技术措施1.本标的临时施工用电线路必须按本方案平面图位置实施，线路必须按本方案规定的材料、规格使用。2、本标所有临时施
12、工电线路实施完毕，必须经本标项目部的安全、技术部门验收合格，方可投入使用，未经验收合格，严禁投入使用。3、本标的电气作业，必须是持有效上岗操作证的电工进行，严禁无证作业。4、本标所使用的各类电箱，必须是符合JGJ46-88规范的安全型标准电箱。5、本标的施工用电，严格执行三相五线制；所有用电设备，必须达到三级配电二级漏电保护；末级开关电箱，必须采用一机、一闸、一漏、一箱的。严禁采用照明、动力合用的末级开关电箱。6、在分段实施供电线路时，每实施一段必须同时按规定完成该段供电线路的重复接地装置。线路、设备上的接地体，接地电阻必须4Q,并执行每季接地电阻复测制度。7、生产现场简工棚的金属构件、金属集
13、装厢，生活区活动房的金属构架，均必须可靠接地。8、共用电网的供电系统中，一律采用保护接地；独立变压器用户的供电系统，一律采用保护接另方式；同一供电系统，不允许一部分用电设备采用保护接地，而另一部分用电设备采用保护接另。9、每月一次项目部组织对施工用电线路进行全方位安全检查，发现隐患,及时整改合格,并安排专职电工对配电箱内火容量接线桩进行紧固。10、移动式用电设备及手持式电动工具在使用前必须进行绝缘测试,安全性能检查合格，严禁用电设备带病运行。七、生活区供电、及用电安全1.生活区均采用三相五线制供电、共用电网的供电系统采用保护接地,独立用户的供电系统采用保护接另。2、项目部办公区供电由2套电源同
14、时提供来满足需要,一路为40KVA,另一路为120KVA电源中取出30KVA,原则上40KVA供食堂，浴室使用，禁止一幢楼中同时使用2套电源。3、生活区办公楼原则上定为3间标房为一个进户单元，每一进户单元设30A熔断器一套及32A漏电开关一只，每间房设两插座、两照明。4、生活区标准宿舍，原则上定为每8间房为一个进户单元，每一进户单元设30A熔断器一套及32A漏电开关一只。每间房设一灯、一插座、预留吊扇受控制电源一路。5、生活区严禁私自加装灯头及插座,严禁使用热得快及高功率电炊具，严禁使用电炉。6、生活区宿舍严禁使用60w的灯泡作照明，灯泡严禁靠近蚊帐灯易燃易爆物使用。八、电气防火措施1.施工现场的铁、木工制作场所，用电设备比较集中，使用频率较高，除应配置足够的灭火器材外，还用由专职电工定期对该场所的电气线路,用电设备进行检查维修，重点为线路或设备导线有无破损短路，接线端子有否松动,
