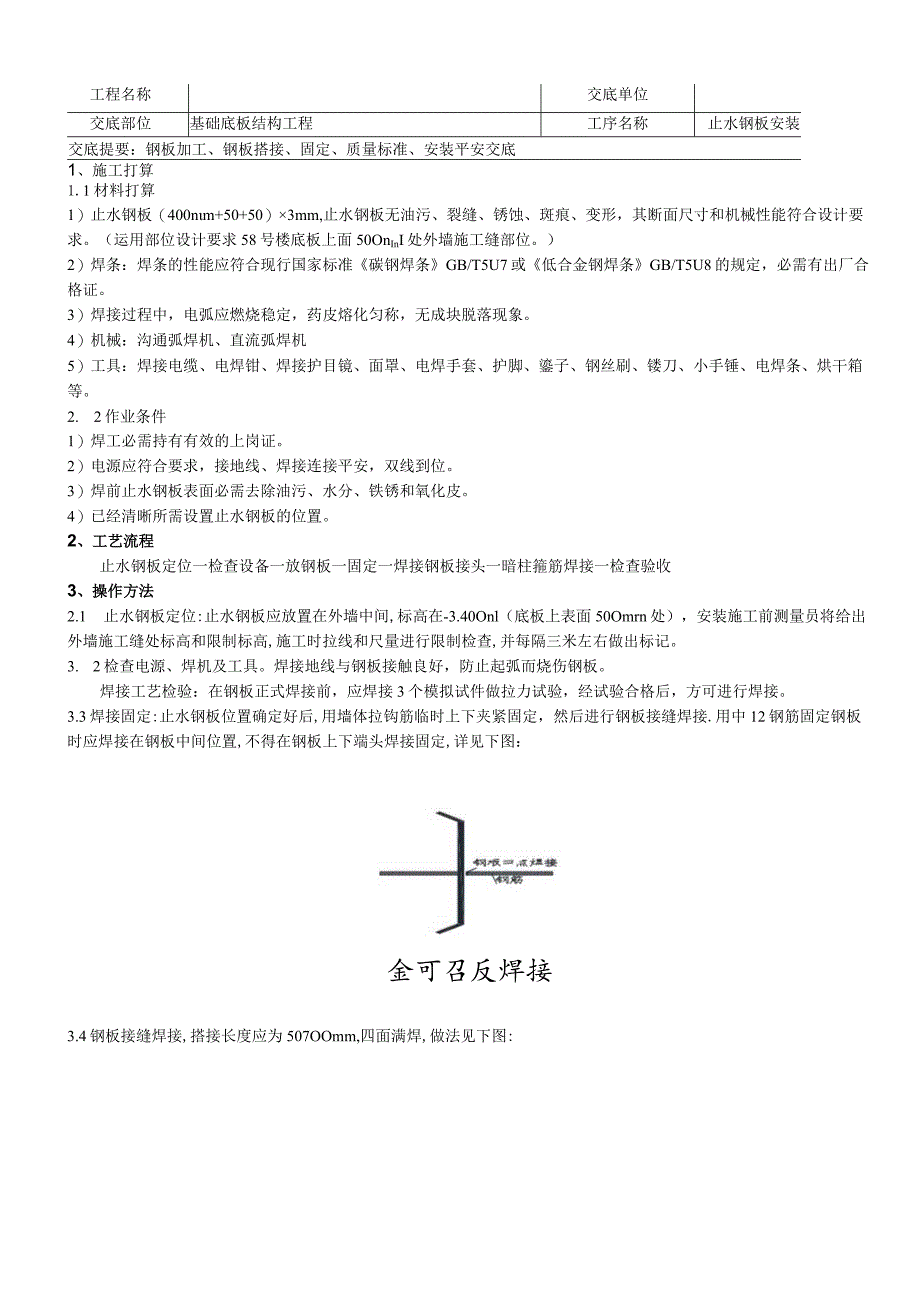

1、工程名称交底单位交底部位基础底板结构工程工序名称止水钢板安装交底提要：钢板加工、钢板搭接、固定、质量标准、安装平安交底1、施工打算1.1材料打算1）止水钢板（400nm+50+50）3mm,止水钢板无油污、裂缝、锈蚀、斑痕、变形，其断面尺寸和机械性能符合设计要求。（运用部位设计要求58号楼底板上面50OnInI处外墙施工缝部位。）2）焊条：焊条的性能应符合现行国家标准碳钢焊条GB/T5U7或低合金钢焊条GB/T5U8的规定，必需有出厂合格证。3）焊接过程中，电弧应燃烧稳定，药皮熔化匀称，无成块脱落现象。4）机械：沟通弧焊机、直流弧焊机5）工具：焊接电缆、电焊钳、焊接护目镜、面罩、电焊手套、护脚
2、、鎏子、钢丝刷、镂刀、小手锤、电焊条、烘干箱等。2. 2作业条件1）焊工必需持有有效的上岗证。2）电源应符合要求，接地线、焊接连接平安，双线到位。3）焊前止水钢板表面必需去除油污、水分、铁锈和氧化皮。4）已经清晰所需设置止水钢板的位置。2、工艺流程止水钢板定位一检查设备一放钢板一固定一焊接钢板接头一暗柱箍筋焊接一检查验收3、操作方法2.1 止水钢板定位:止水钢板应放置在外墙中间,标高在-3.40Onl（底板上表面50Omrn处），安装施工前测量员将给出外墙施工缝处标高和限制标高,施工时拉线和尺量进行限制检查,并每隔三米左右做出标记。3. 2检查电源、焊机及工具。焊接地线与钢板接触良好，防止起弧

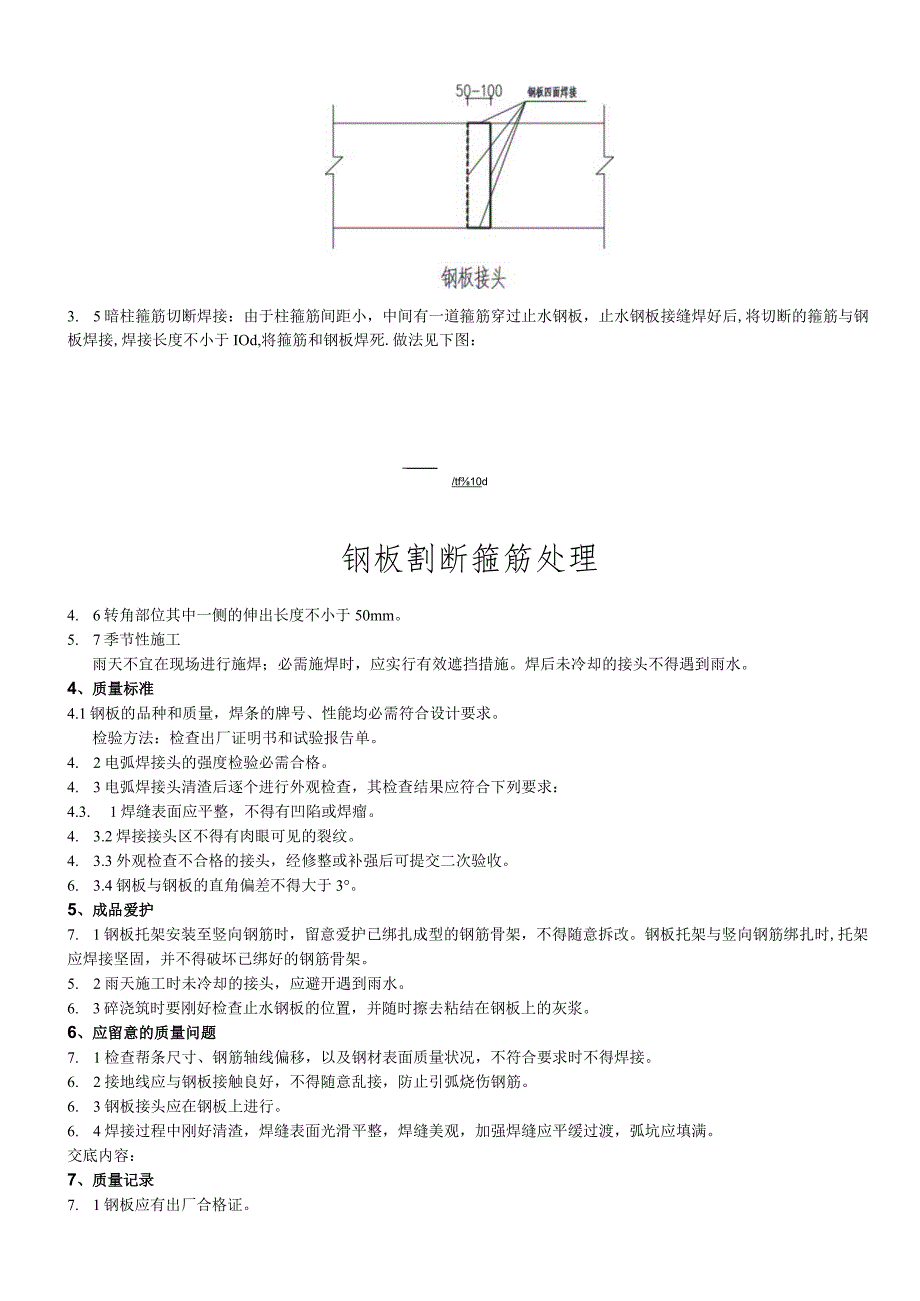

3、而烧伤钢板。焊接工艺检验：在钢板正式焊接前，应焊接3个模拟试件做拉力试验，经试验合格后，方可进行焊接。3.3焊接固定:止水钢板位置确定好后,用墙体拉钩筋临时上下夹紧固定，然后进行钢板接缝焊接.用中12钢筋固定钢板时应焊接在钢板中间位置,不得在钢板上下端头焊接固定,详见下图：金可召反焊接3.4钢板接缝焊接,搭接长度应为507OOmm,四面满焊,做法见下图:3. 5暗柱箍筋切断焊接：由于柱箍筋间距小，中间有一道箍筋穿过止水钢板，止水钢板接缝焊好后,将切断的箍筋与钢板焊接,焊接长度不小于IOd,将箍筋和钢板焊死.做法见下图：/tf10d钢板割断箍筋处理4. 6转角部位其中一侧的伸出长度不小于50mm
4、。5. 7季节性施工雨天不宜在现场进行施焊；必需施焊时，应实行有效遮挡措施。焊后未冷却的接头不得遇到雨水。4、质量标准4.1钢板的品种和质量，焊条的牌号、性能均必需符合设计要求。检验方法：检查出厂证明书和试验报告单。4. 2电弧焊接头的强度检验必需合格。4. 3电弧焊接头清渣后逐个进行外观检查，其检查结果应符合下列要求：4.3. 1焊缝表面应平整，不得有凹陷或焊瘤。4. 3.2焊接接头区不得有肉眼可见的裂纹。4. 3.3外观检查不合格的接头，经修整或补强后可提交二次验收。6. 3.4钢板与钢板的直角偏差不得大于3。5、成品爱护7. 1钢板托架安装至竖向钢筋时，留意爱护已绑扎成型的钢筋骨架，不得

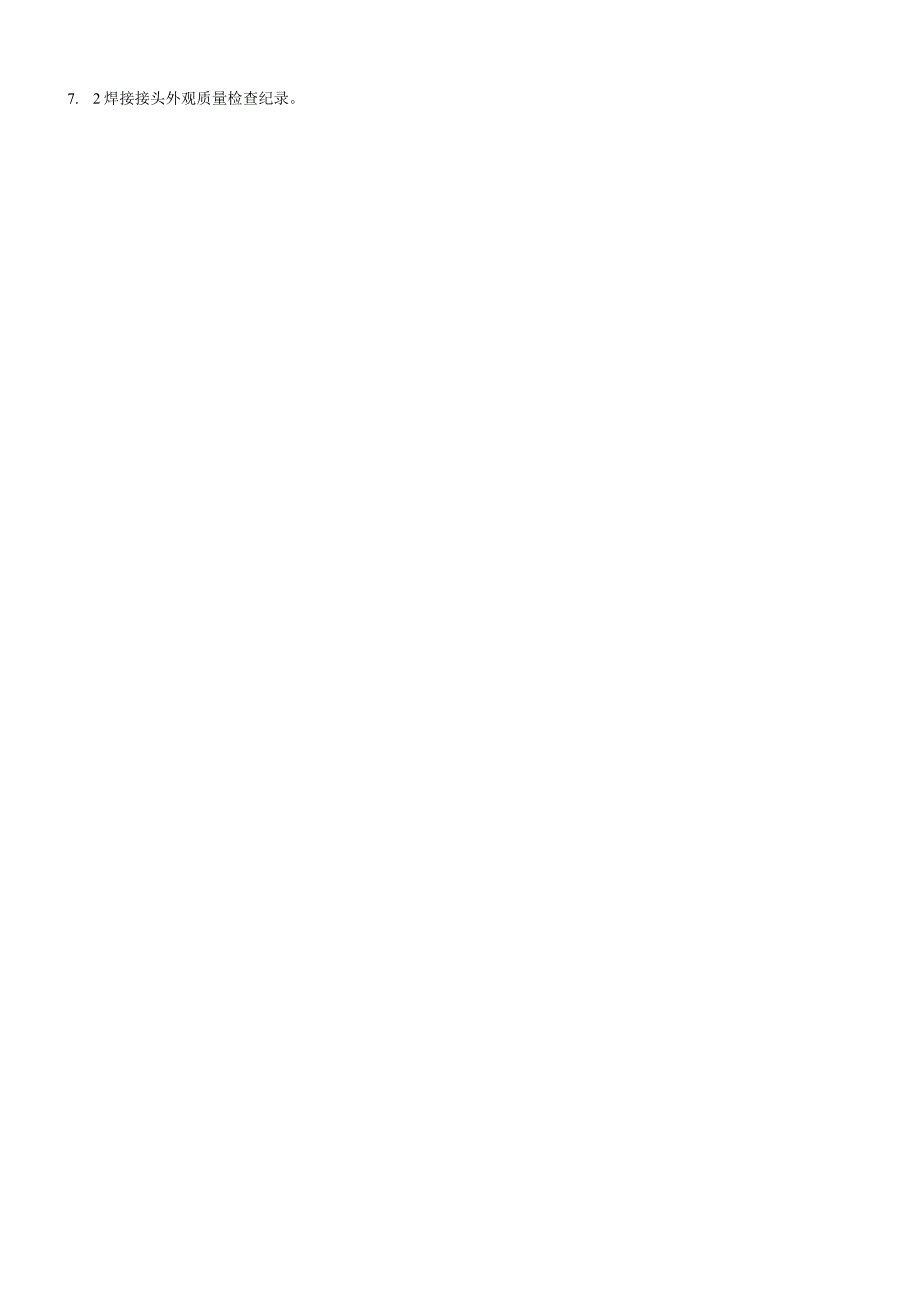

5、随意拆改。钢板托架与竖向钢筋绑扎时,托架应焊接坚固，并不得破坏已绑好的钢筋骨架。5. 2雨天施工时未冷却的接头，应避开遇到雨水。6. 3碎浇筑时要刚好检查止水钢板的位置，并随时擦去粘结在钢板上的灰浆。6、应留意的质量问题7. 1检查帮条尺寸、钢筋轴线偏移，以及钢材表面质量状况，不符合要求时不得焊接。6. 2接地线应与钢板接触良好，不得随意乱接，防止引弧烧伤钢筋。6. 3钢板接头应在钢板上进行。6. 4焊接过程中刚好清渣，焊缝表面光滑平整，焊缝美观，加强焊缝应平缓过渡，弧坑应填满。交底内容：7、质量记录7. 1钢板应有出厂合格证。7. 2焊接接头外观质量检查纪录。8、平安、环保措施8.1电焊工应
6、持证上岗。作业班组在焊接工作前，必需申请动火证，方可进行施工。8. 2安装焊接电源时，要留意各零部件是否合格，电源是否够用，并按规定安装节电爱护器。8. 3电焊机的接地装置应定期检查。内部保持清洁并定期除尘，清扫时必需切断电源。8. 4启动电源后，必须要有肯定的空载运行时间，视察其工作、声音是否正常等。电焊机的工作负荷不得随意长时间超载动行。作业结束后，刚好切断电源。8. 5焊钳必需有良好的绝缘隔热性能，与电缆的连接简便、牢靠平安。钳口应常常保持清洁。8. 6焊接用电缆应具有良好的导电性能和绝缘外层，必需符合有关的规定。严禁将焊接用电缆与气焊的胶管混在一起。8. 7焊接前应先检查焊机的平安状况
7、况，如焊机外壳接地、焊机各接线点接触是否良好、焊接电缆的绝缘有无破损等。在焊接时，不行将钢板拿在手中或用手扶着钢板进行焊接。8. 8变更焊机接头、更换焊件须要改接二次回路时，必需在切断电源后才能进行。推拉闸刀开关时，必需戴绝缘手套时，同时脸部偏斜，以防电弧火花灼伤脸部。8. 9更换焊条时，焊工必需运用焊工手套，焊工手套保持干燥、绝缘牢靠。8. 10夜晚施工必需有照明设施。8.11电焊工的个人防护用具应保持完好。操作时应穿电焊工作服，穿绝缘服，戴电焊手套、防护面罩等。8.12焊接现场必需配备足够的防火设备和器材，如消火栓等。8.13电焊作业现场四周IOm范围内不得堆放易燃、易爆物品。8.14焊接作业时，必需运用汲取滤光镜片的面罩、作业服、手套、鞋帽应符合规定，以防电弧辐射和飞溅烫伤。8. 15为爱护焊接现场其他人，在工地焊接引弧时应提示四周人避开弧光，防止弧光伤眼。9、绿色施工要求9.1按图纸和技术交底进行施工,严禁随意切断钢板和焊接钢筋9. 2优化钢板和钢筋配料下料方案。钢板加工制作前应对下料单及样品进行复核，无误后方可批量下料。9. 3加强短、废钢筋、钢板的再利用，如制作排水沟盖板、预埋铁件等，节约钢材。技术负责人:交底人签名:接受交底人签名:
