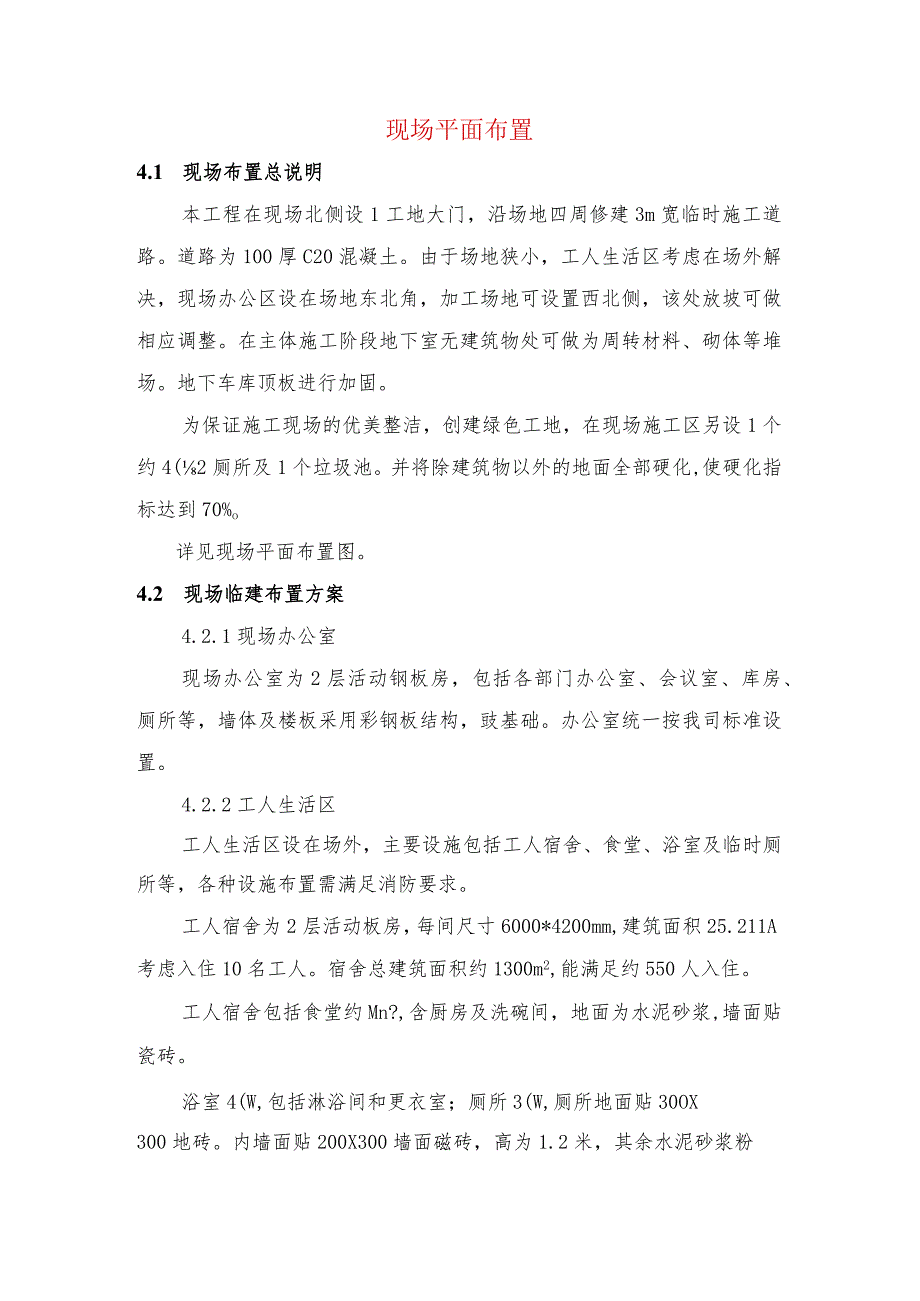

1、现场平面布置4.1 现场布置总说明本工程在现场北侧设1工地大门，沿场地四周修建3m宽临时施工道路。道路为100厚C20混凝土。由于场地狭小，工人生活区考虑在场外解决，现场办公区设在场地东北角，加工场地可设置西北侧，该处放坡可做相应调整。在主体施工阶段地下室无建筑物处可做为周转材料、砌体等堆场。地下车库顶板进行加固。为保证施工现场的优美整洁，创建绿色工地，在现场施工区另设1个约4(2厕所及1个垃圾池。并将除建筑物以外的地面全部硬化,使硬化指标达到70%o详见现场平面布置图。4.2 现场临建布置方案4.2.1现场办公室现场办公室为2层活动钢板房，包括各部门办公室、会议室、库房、厕所等，墙体及楼板采

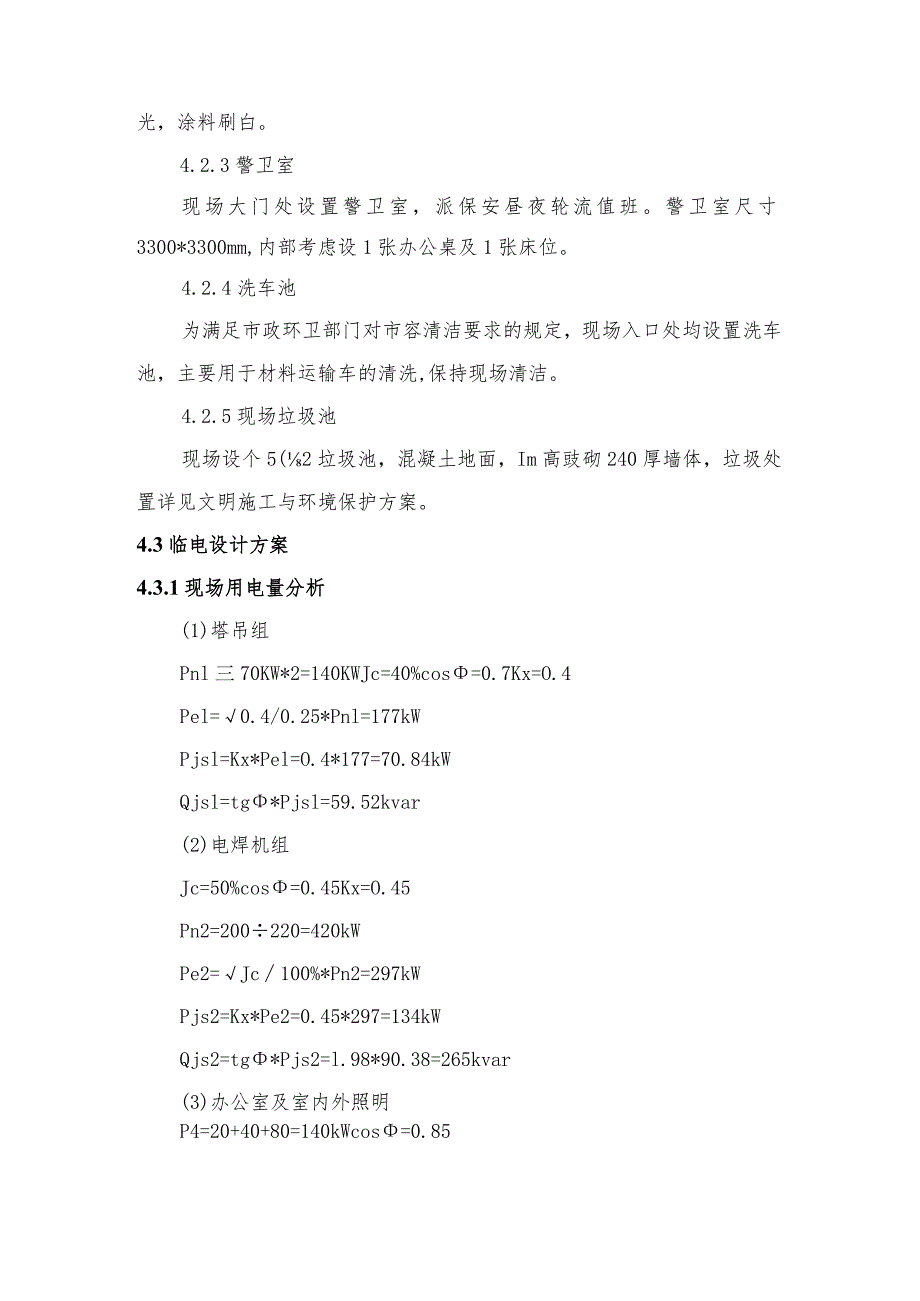

2、用彩钢板结构，豉基础。办公室统一按我司标准设置。4.2.2工人生活区工人生活区设在场外，主要设施包括工人宿舍、食堂、浴室及临时厕所等，各种设施布置需满足消防要求。工人宿舍为2层活动板房，每间尺寸6000*4200mm,建筑面积25.211A考虑入住10名工人。宿舍总建筑面积约1300m2,能满足约550人入住。工人宿舍包括食堂约Mn?,含厨房及洗碗间，地面为水泥砂浆,墙面贴瓷砖。浴室4(W,包括淋浴间和更衣室；厕所3(W,厕所地面贴30OX300地砖。内墙面贴200X300墙面磁砖，高为1.2米，其余水泥砂浆粉光，涂料刷白。4.2.3警卫室现场大门处设置警卫室，派保安昼夜轮流值班。警卫室尺寸3
3、300*3300mm,内部考虑设1张办公桌及1张床位。4.2.4洗车池为满足市政环卫部门对市容清洁要求的规定，现场入口处均设置洗车池，主要用于材料运输车的清洗,保持现场清洁。4.2.5现场垃圾池现场设个5(2垃圾池，混凝土地面，Im高豉砌240厚墙体，垃圾处置详见文明施工与环境保护方案。4.3临电设计方案4.3.1现场用电量分析(1)塔吊组Pnl三70KW*2=140KWJc=40%cos=0.7Kx=O.4Pel=0.4/0.25*Pnl=177kWPjsl=Kx*Pel=O.4*177=70.84kWQjsl=tg*Pjsl=59.52kvar(2)电焊机组Jc=50%cos=0.45Kx

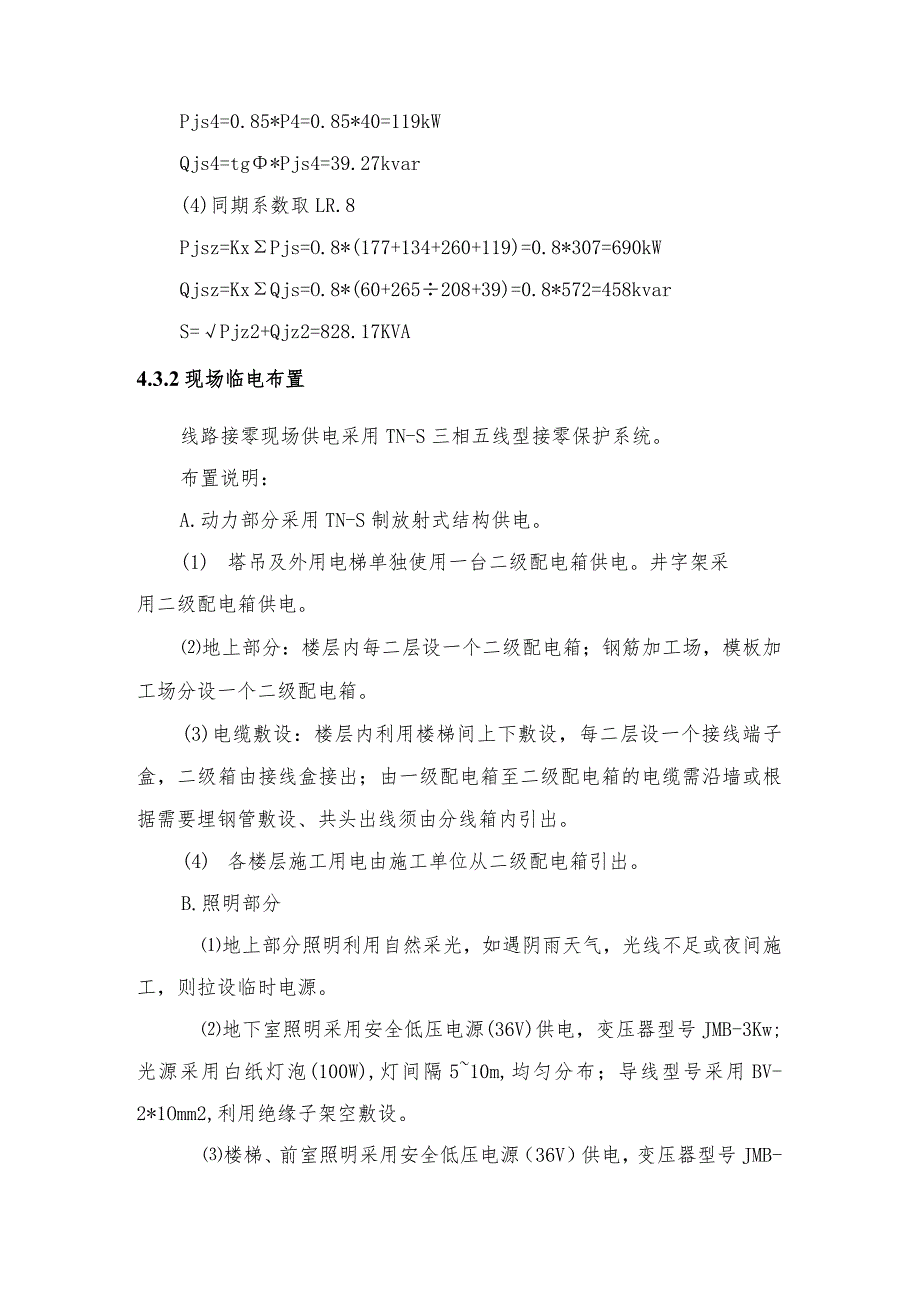

4、=O.45Pn2=200220=420kWPe2=Jc100%*Pn2=297kWPjs2=Kx*Pe2=0.45*297=134kWQjs2=tg*Pjs2=l.98*90.38=265kvar(3)办公室及室内外照明P4=20+40+80=140kWcos=0.85Pjs4=0.85*P4=0.85*40=119kWQjs4=tg*Pjs4=39.27kvar(4)同期系数取LR.8Pjsz=KxPjs=O.8*(177+134+260+119)=0.8*307=690kWQjsz=KxQjs=O.8*(60+265208+39)=0.8*572=458kvarS=Pjz2+Qjz2=82
5、8.17KVA4.3.2现场临电布置线路接零现场供电采用TN-S三相五线型接零保护系统。布置说明：A.动力部分采用TN-S制放射式结构供电。(1)塔吊及外用电梯单独使用一台二级配电箱供电。井字架采用二级配电箱供电。地上部分：楼层内每二层设一个二级配电箱；钢筋加工场，模板加工场分设一个二级配电箱。(3)电缆敷设：楼层内利用楼梯间上下敷设，每二层设一个接线端子盒，二级箱由接线盒接出；由一级配电箱至二级配电箱的电缆需沿墙或根据需要埋钢管敷设、共头出线须由分线箱内引出。(4)各楼层施工用电由施工单位从二级配电箱引出。B.照明部分地上部分照明利用自然采光，如遇阴雨天气，光线不足或夜间施工，则拉设临时电源
6、。地下室照明采用安全低压电源(36V)供电，变压器型号JMB-3Kw;光源采用白纸灯泡(100W),灯间隔510m,均匀分布；导线型号采用BV-2*1Omm2,利用绝缘子架空敷设。楼梯、前室照明采用安全低压电源（36V）供电，变压器型号JMB-3Kw;光源采用白纸灯泡（100W）；导线型号采用BV-2*10mm2,利用绝缘子架空敷设。详见临电布置图。4.3.3配电箱编号规定A.编制依据CI手册现场分册第二版。（2）项目工程临时用电安全技术标准。（3）施工现场临时用电安全技术规范。B.编号图不编号方框图电箱等级公司代号I项目代号I电箱序号A级配电箱B二级配电箱C三级配电箱AXX项目代号XXX电箱
7、序号两面开门的配电箱，前后编号必须一致。司名、司徽按Cl手册规定执行。配电箱统一采用定点厂家生产的产品，电箱颜色统一为桔黄色。4.4临时用水方案4.4.1临时用水布置A）施工现场室外总平面根据施工现场情况及施工现场有关管理规定，拟根据施工用水需要，从业主提供的水源（现场水表）引给水主管，经水池、施工用水加压水泵、消防水泵后供建筑室内3层以上层施工用水及建筑所有室内消防用水。室外主给水管按一定间距并且考虑到实际用水点的分布情况将施工用水点引出地面，并按规定设室外消火栓。其他主要加工场地及办公场所配备灭火器及灭火设施。施工现场给排水主要为现场厕所、养护室等用水设施。办公区的给排水，今后根据实际情况具体布置。现场排水主要考虑污水和雨水。现场采用环绕道路和施工区设置的雨水明沟排水，雨水直接排入市政雨水井；污水出户后经检查井排入市政污水井。B）每栋单体建筑物的施工给水主立管采用DN70,消防给水主立管采用DNlOOo位置依现场定.C）现场临时厕所设计给水接自总图市政供水管。污水总管管径为DNlO0,污水经化粪池接入城市排污管。
