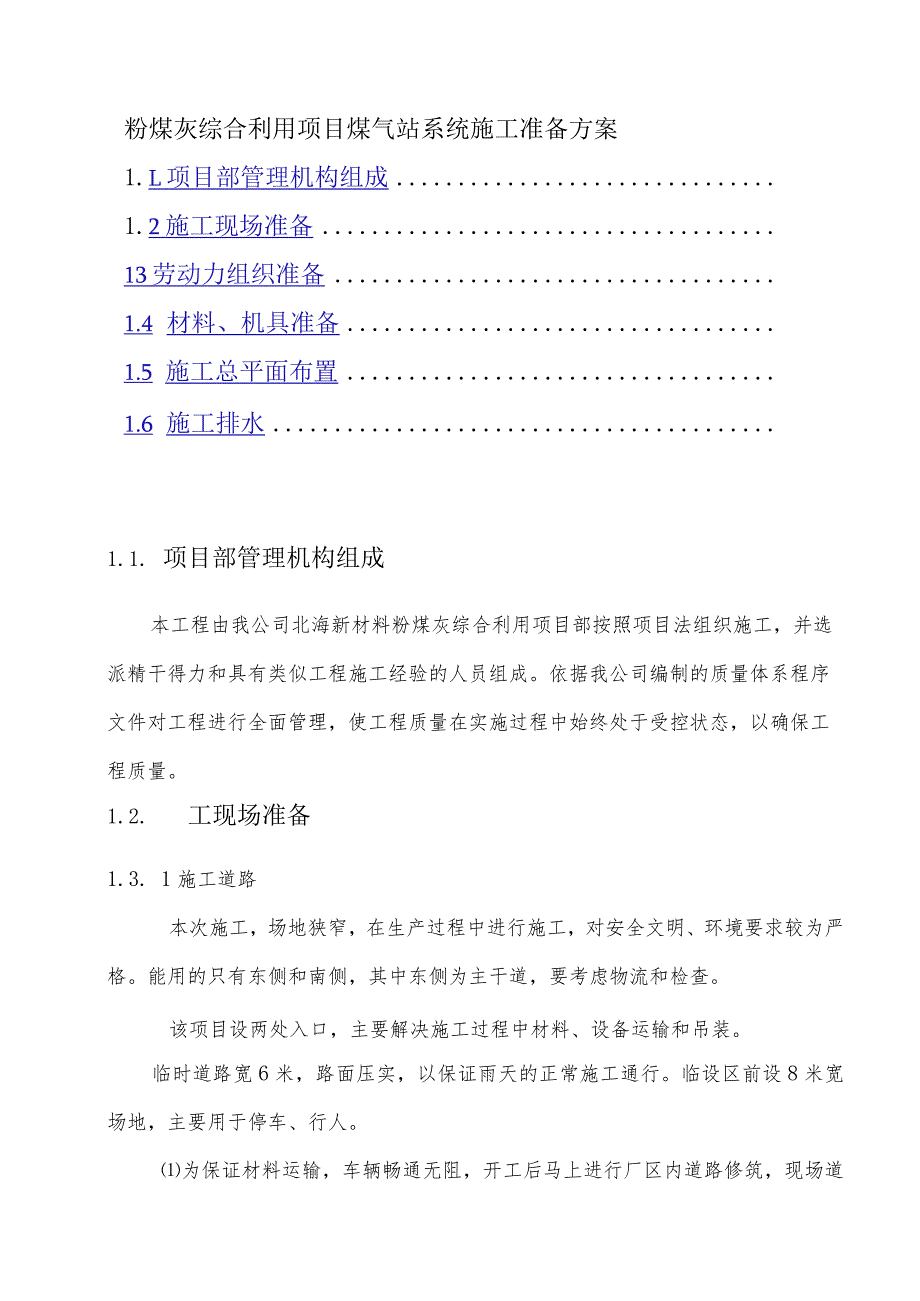

1、粉煤灰综合利用项目煤气站系统施工准备方案1.L项目部管理机构组成1.2施工现场准备13劳动力组织准备1.4 材料、机具准备1.5 施工总平面布置1.6 施工排水1.1. 项目部管理机构组成本工程由我公司北海新材料粉煤灰综合利用项目部按照项目法组织施工,并选派精干得力和具有类似工程施工经验的人员组成。依据我公司编制的质量体系程序文件对工程进行全面管理,使工程质量在实施过程中始终处于受控状态,以确保工程质量。1.2. 工现场准备1.3. 1施工道路本次施工,场地狭窄,在生产过程中进行施工,对安全文明、环境要求较为严格。能用的只有东侧和南侧,其中东侧为主干道,要考虑物流和检查。该项目设两处入口,主要

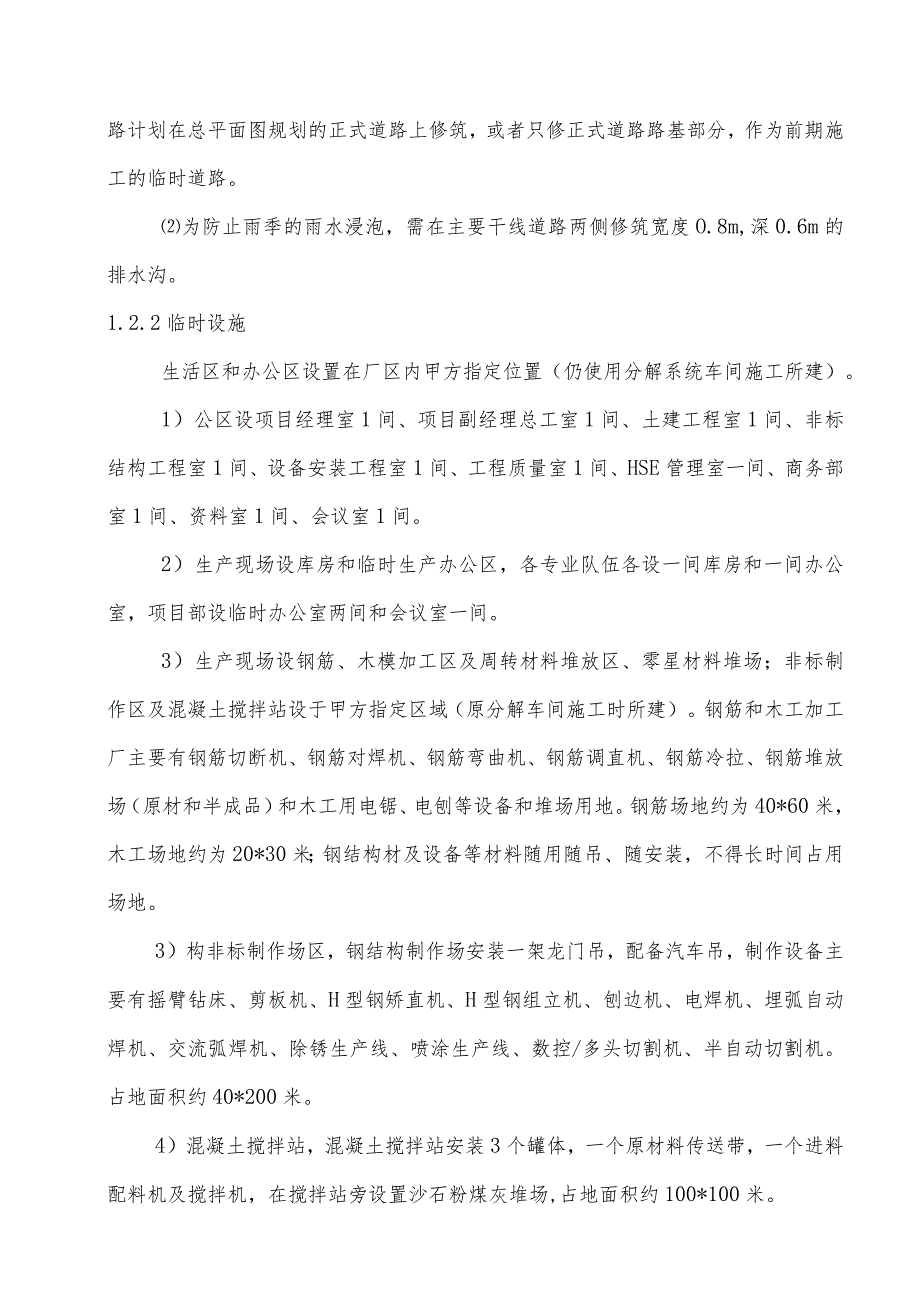

2、解决施工过程中材料、设备运输和吊装。临时道路宽6米,路面压实,以保证雨天的正常施工通行。临设区前设8米宽场地,主要用于停车、行人。为保证材料运输,车辆畅通无阻,开工后马上进行厂区内道路修筑,现场道路计划在总平面图规划的正式道路上修筑,或者只修正式道路路基部分,作为前期施工的临时道路。为防止雨季的雨水浸泡,需在主要干线道路两侧修筑宽度O.8m,深0.6m的排水沟。1.2.2临时设施生活区和办公区设置在厂区内甲方指定位置(仍使用分解系统车间施工所建)。1)公区设项目经理室1间、项目副经理总工室1间、土建工程室1间、非标结构工程室1间、设备安装工程室1间、工程质量室1间、HSE管理室一间、商务部室1

3、间、资料室1间、会议室1间。2)生产现场设库房和临时生产办公区,各专业队伍各设一间库房和一间办公室,项目部设临时办公室两间和会议室一间。3)生产现场设钢筋、木模加工区及周转材料堆放区、零星材料堆场;非标制作区及混凝土搅拌站设于甲方指定区域(原分解车间施工时所建)。钢筋和木工加工厂主要有钢筋切断机、钢筋对焊机、钢筋弯曲机、钢筋调直机、钢筋冷拉、钢筋堆放场(原材和半成品)和木工用电锯、电刨等设备和堆场用地。钢筋场地约为40*60米,木工场地约为20*30米;钢结构材及设备等材料随用随吊、随安装,不得长时间占用场地。3)构非标制作场区,钢结构制作场安装一架龙门吊,配备汽车吊,制作设备主要有摇臂钻床、

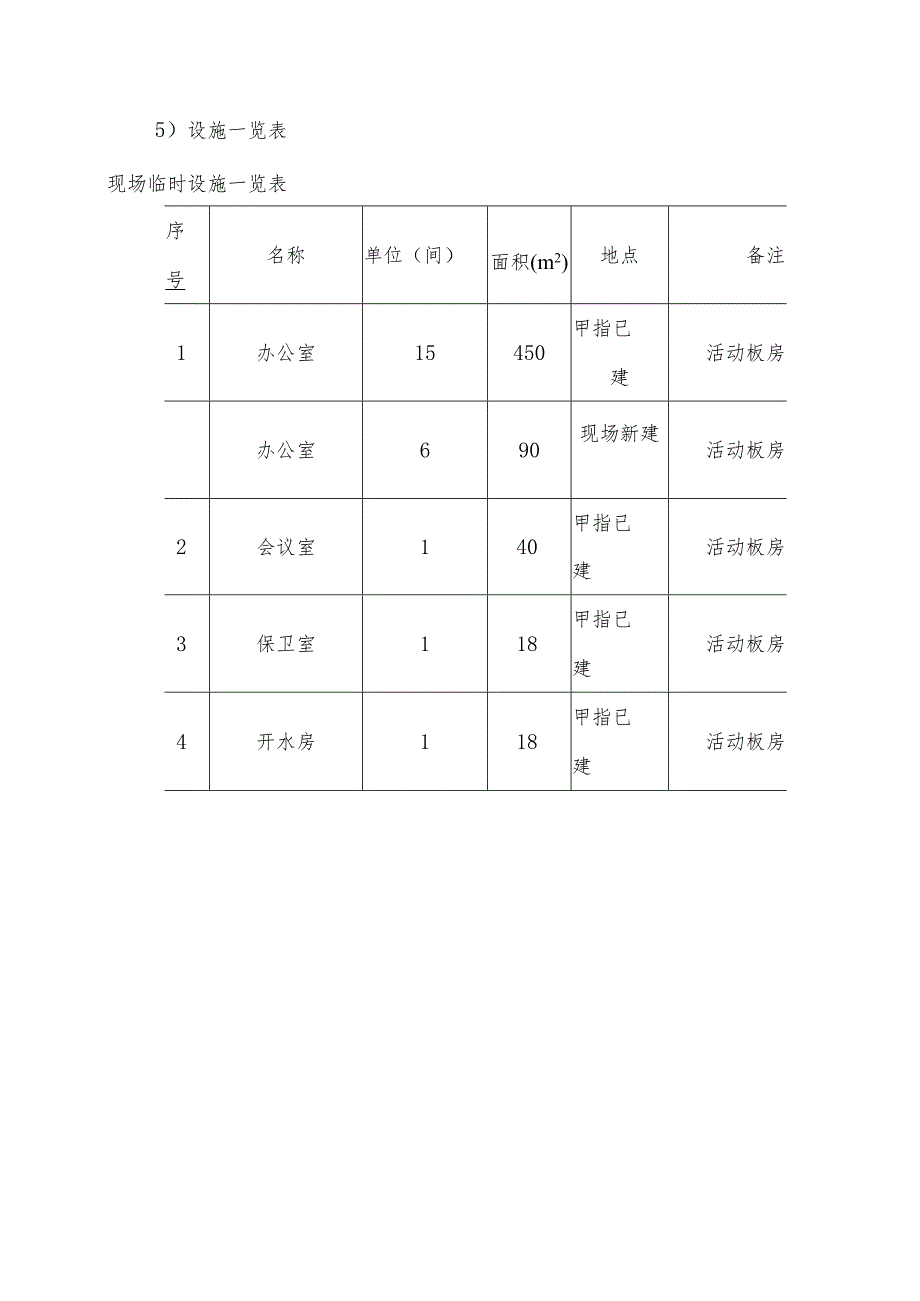

4、剪板机、H型钢矫直机、H型钢组立机、刨边机、电焊机、埋弧自动焊机、交流弧焊机、除锈生产线、喷涂生产线、数控/多头切割机、半自动切割机。占地面积约40*200米。4)混凝土搅拌站,混凝土搅拌站安装3个罐体,一个原材料传送带,一个进料配料机及搅拌机,在搅拌站旁设置沙石粉煤灰堆场,占地面积约100*100米。5)设施一览表现场临时设施一览表序号名称单位(间)面积(m2)地点备注1办公室15450甲指已建活动板房办公室690现场新建活动板房2会议室140甲指已建活动板房3保卫室118甲指已建活动板房4开水房118甲指已建活动板房5库房354甲指已建活动板房库房690现场新建活动板房6机修房354甲指已

5、建活动板房7厕所3120甲指已建活动板房8钢筋加工场2600甲指已建彩板围护9木模加工场地2500甲指已建彩板围护10钢结构加工场地13500甲指已建刺线围护11周转料具场22500甲指已建刺线围护12混凝土搅拌站12000甲指已建砖墙围护甲指已建一甲方指定地点,我方已建的临设1.2.3施工用电1)电箱布置及线路走向1、建设单位已将施工用电总电源提供至现场附近。现场施工用电从该一级配电盘引至施工现场临时配电二级配电盘,一、二级配电盘均安装相应计量表计。2、根据现场较大的实际情况,三级配电箱每个工段设置两个,便于施工现场的供电及控制,其他分配电箱根据施工需要,临时在三级配电箱处接电。3、线路走向

6、:配电箱连接采用电缆,在不影响施工的前提下沿最短路线埋地敷设(或架空),由于魏桥集团粉煤灰综合利用项目部要求并提供的电源是三相五线制,其他各处不得将PE接地线与零线相接,PE线上不允许装设开关或熔断器,总箱后的电源电缆采用五芯即三相五线制供电。4、施工现场临时用电线路敷设施工用电用铜芯绝缘电缆,从甲供一级配电总箱敷设到现场二级配电总箱,施工现场临时用电线路必须按施工用电要求安装,架空敷设部分其架空高度应超过4.5米。2)负荷计算种子分解槽功率计算综合考虑施工用电约占总用电量的90%,室内外照明用电量占10%,同时作业系数Kl=O.5;则:P计=L24KIZPC=I24x5x180=uli(KW

7、)线路配电导线截面确定/00八.詈KM=IX山=226A3X丫或Xcos63XV纭XCQS3380075故:1、总电箱电源采用库中现存VV2(3X5O+1X25)导线可满足要求。电缆采用架空方式。2、电表采用:三相四线电度表(5A)3、电流互感器采用:LH-400/5表5-1主要用电设备一览表施工机具名称型号功率数量1蛙式打夯机HW-70332砂浆搅拌机JBD-2501.523钢筋切断机QJ40-11.534钢筋弯曲机WJ40335钢筋对焊机UNI-7510037插入振动器ZX501.1208电焊机BX1-50021309磨光机1251210空压机153合计1044.5加工区功率计算1、结合施

8、工现场情况及工程施工组织设计,兼顾施工用电的可靠性,采用放射式与树干式相结合的供电方式。主干线采用直埋电缆敷设,施工现场主干线路布置如下:DLl回路:由总配电柜至办公生活区分箱。1#DL2回路:由总配电柜至搅拌站区域分箱。2#DL3回路:由总配电室至龙门吊卷板机区域分箱。3#表5-2主要设备容量统计表机具名称数量额定功率总功率搅拌站1200KW200KW龙门吊240KW80KW卷板机432.5KW140KW生活办公区140KW140KW560KW2、负荷计算本设计计算主要选择开关设备及各主干线路电缆的规格型号。实际施工时,充分利用已有设备材料,以节约开支。本计算结果为最小值,可以根据实际情况酌

9、情变动,但保证所有线缆的允许载流量不小于设计要求,并保证所有设备开关能可靠动作。本设计中要求三级配电两极保护执行施工,计算中不在选择分配电箱至开关箱的线路型号,以及由开关箱至设备的线路型号。现场安装时遵循以下几点要求:a) .三相设备计算电流时,可按设备容量乘以2得出经验电流值,选择接近且较大的值来确定开关箱开关的型号及开关前后线路的型号。b) .单相设备计算电流时,按设备容量与电压(220V)的比值确定。c) .开关箱必须装设隔离开关和漏电保护器,漏电保护器额定漏电动作电流按规范选择。2、设计计算方法及计算过程(1)计算方法本设计采用需要系数法进行负荷计算,按安全载流量进行选择,然后进行电压

10、损失和机械强度校核。计算公式如下:计算容量S=KXP机/ncos工作电流I浅=S3=2U歧其中KX为需要系数,n为效率取0.8,cos为功率因数。(2)计算过程DLl回路计算PDLl=P办公生活区照明=140KWSdli=KxiP/COS=0.8140(0.80.75)=133.3kVAIDL1-Sdl1312U线=133.3/(0.383iz2)=202.6A电缆型号选用VV-470+l35能满足要求。DL2回路的计算PdL2=P搅拌机站=200KWSdL2Kx2P/Tlcos=0.65200/(0.80.65)=250kVAI线dl2=S3U缓=250/(0.38X3一)=381.9A电缆

11、型号选用VV-3120+270能满足要求DL3回路的计算EPDL3=P龙+P卷=220KWSdl3=Kx3P/ncos=0.6220(0.8X0.65)=253.8kVAIDL3-S31z2U线=253.8/(0.383iz2)=386.3A电缆型号选用VV-3120+270能满足要求。总的电源计算P总=P+P2+P3=140+200+220=560KWS总=p总/ncos=0.6560/(0.90.8)=466.7kVAI总=S总/3JU线=466.7/(3iz20.38)=1081.2A1.3.4施工用水1)工总用水量计算(Q)工程用水量:q=K1(P1N3K4T1t)K2(83600)=

12、2LS(2)施工现场生活用水量(q3)施工高峰期人数为P尸100o人(暂定);生活用水定额N2=40(L/人)每天工作班数按t=L5(班)考虑,生活用水不衡系数KlL4;则:q3=PN2K4/(1.583600)=2.21L/S(3)现场消防用水量q5消防用水量规定施工现场在25公顷以内,其用水量定额为q5=1012(LS),Mq5=I2(LS)o(4)总用水量Q计算因为:q+q3=4.21(LS)q5=10(LS)故取:Q=q5=12(L/S)2)水网络管径确定施工生产用水量不大以满足消防用水即可,因此,取现场施工用水总量为12L/so取流速为V=1.2msd=4Q11v=0.Hm取d=12

13、5对缝焊接钢管施工用水由业主指定水源地点用巾125钢管接入,安装水表,干管沿施工道路边埋地敷设,支管采用48钢管,在办公区、厕所处各设1个给水阀,施工场地按照建筑物位置铺设给水阀用于混凝土养护及临时供水使用。1.1.5 通讯根据甲方提供的通讯线路,接至现场,供现场通讯使用。主要采用手机,对讲机作为通讯联络工具。1.1.6 测量定位准备根据业主方提供的控制桩,进行对照复核,并对工程进行定位,对于不附的向设计提出。1.3 .劳动力组织准备组织配套的技术力量,配齐项目所需的有关专业技术人员、管理人员和技术工人,制定完善的岗位责任制和技术、质量、安全、进度管理网络及质量体系,对工程实行全面质量管理,确保优质高效完成任务。根据工程需要和进展情况合理安排施工人员进场,以满足工程需要。劳动力进场计划表序号V工种2013年1月-2013年9月第1个第2个,第3个,第4个)第5个方第6个尸第7个f第8个月第9个月1舲工1010101010101010102木工1515608080806040403瓦工、抹灰工55555205050204钢筋工2020404040403030206测量6666666667架子工551010101010558机
