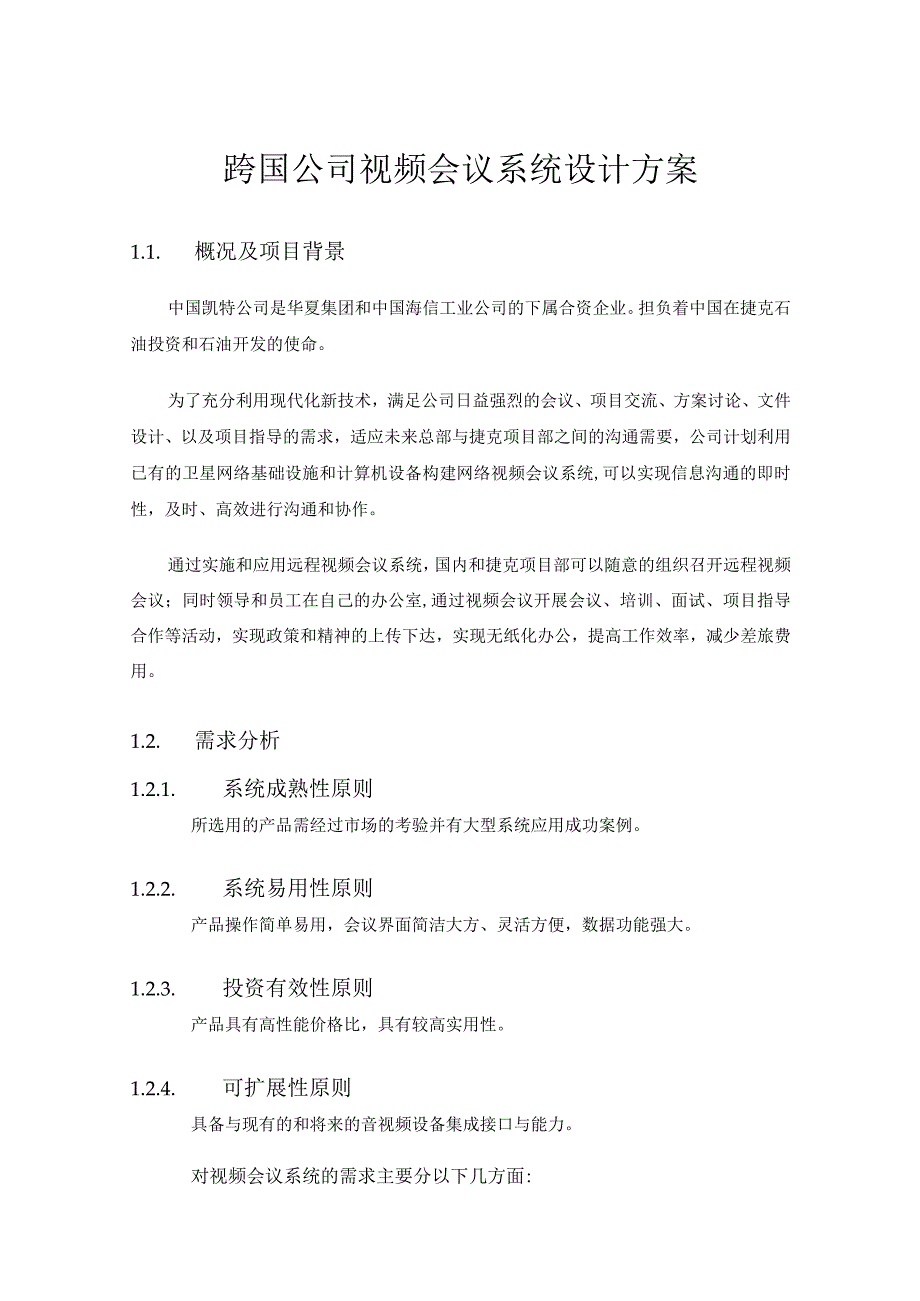

1、跨国公司视频会议系统设计方案1.1. 概况及项目背景中国凯特公司是华夏集团和中国海信工业公司的下属合资企业。担负着中国在捷克石油投资和石油开发的使命。为了充分利用现代化新技术，满足公司日益强烈的会议、项目交流、方案讨论、文件设计、以及项目指导的需求，适应未来总部与捷克项目部之间的沟通需要，公司计划利用已有的卫星网络基础设施和计算机设备构建网络视频会议系统,可以实现信息沟通的即时性，及时、高效进行沟通和协作。通过实施和应用远程视频会议系统，国内和捷克项目部可以随意的组织召开远程视频会议；同时领导和员工在自己的办公室,通过视频会议开展会议、培训、面试、项目指导合作等活动，实现政策和精神的上传下达，
2、实现无纸化办公，提高工作效率，减少差旅费用。1.2. 需求分析1.2.1.系统成熟性原则所选用的产品需经过市场的考验并有大型系统应用成功案例。1.2.2.系统易用性原则产品操作简单易用，会议界面简洁大方、灵活方便，数据功能强大。1.2.3.投资有效性原则产品具有高性能价格比，具有较高实用性。1.2.4.可扩展性原则具备与现有的和将来的音视频设备集成接口与能力。对视频会议系统的需求主要分以下几方面:大型会议一一各部门的大型远程会议；研讨型远程会议一一远程业务研讨或交流会议；各类远程交互式培训一一远程业务或者技术培训；即时会议一一随时随地的两方或者多方可视沟通；可通过短消息交流并发送远程会议通知；

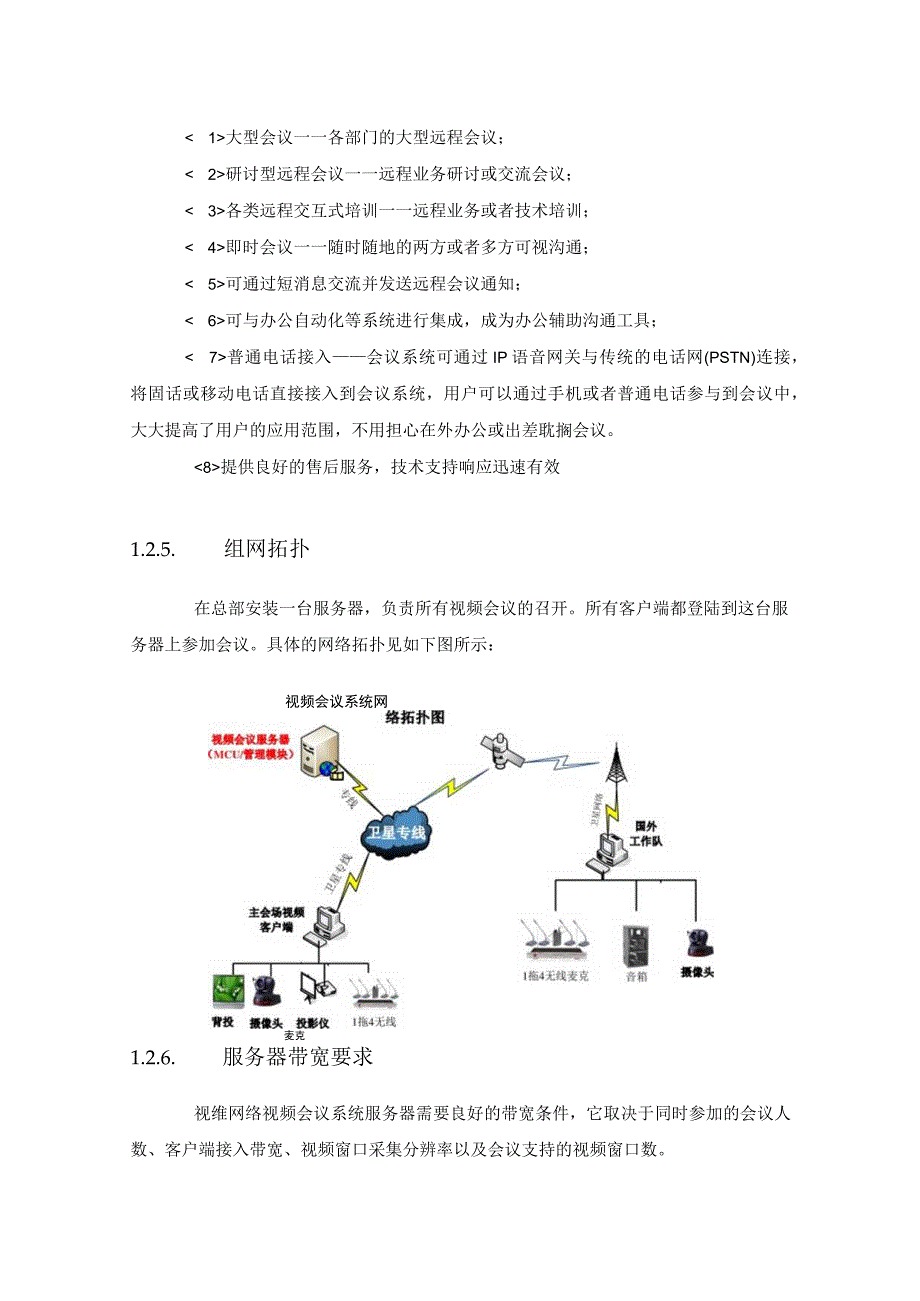

3、可与办公自动化等系统进行集成，成为办公辅助沟通工具；普通电话接入会议系统可通过IP语音网关与传统的电话网(PSTN)连接，将固话或移动电话直接接入到会议系统，用户可以通过手机或者普通电话参与到会议中，大大提高了用户的应用范围，不用担心在外办公或出差耽搁会议。提供良好的售后服务，技术支持响应迅速有效1.2.5.组网拓扑在总部安装一台服务器，负责所有视频会议的召开。所有客户端都登陆到这台服务器上参加会议。具体的网络拓扑见如下图所示：视频会议系统网麦克1.2.6.服务器带宽要求视维网络视频会议系统服务器需要良好的带宽条件，它取决于同时参加的会议人数、客户端接入带宽、视频窗口采集分辨率以及会议支持的视

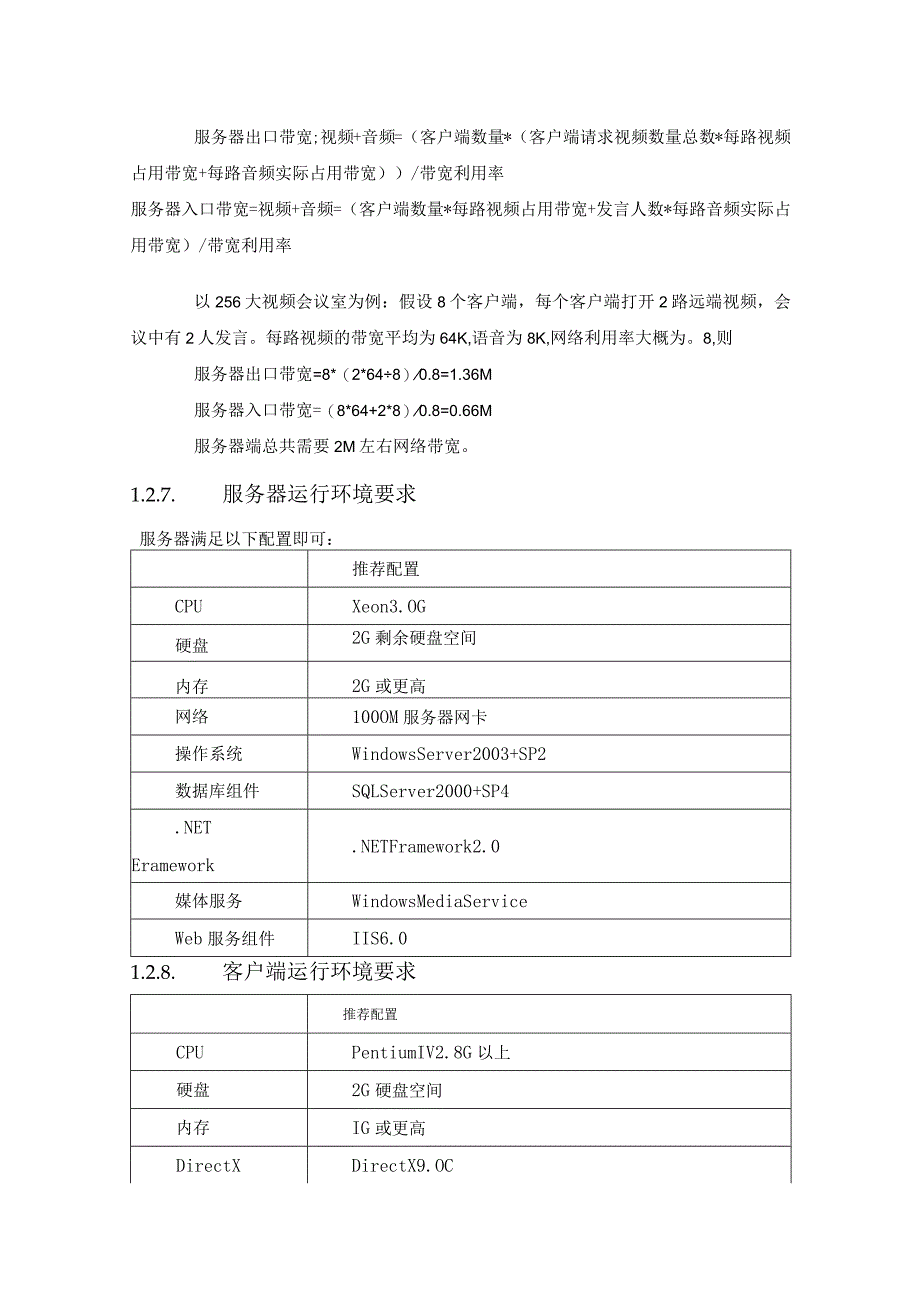

4、频窗口数。服务器出口带宽;视频+音频=（客户端数量*（客户端请求视频数量总数*每路视频占用带宽+每路音频实际占用带宽）/带宽利用率服务器入口带宽=视频+音频=（客户端数量*每路视频占用带宽+发言人数*每路音频实际占用带宽）/带宽利用率以256大视频会议室为例：假设8个客户端，每个客户端打开2路远端视频，会议中有2人发言。每路视频的带宽平均为64K,语音为8K,网络利用率大概为。8,则服务器出口带宽=8*（2*648）0.8=1.36M服务器入口带宽=（8*64+2*8）0.8=0.66M服务器端总共需要2M左右网络带宽。1.2.7.服务器运行环境要求服务器满足以下配置即可：推荐配置CPUXeo
5、n3.OG硬盘2G剩余硬盘空间内存2G或更高网络100OM服务器网卡操作系统WindowsServer2003+SP2数据库组件SQLServer2000+SP4.NETEramework.NETFramework2.0媒体服务WindowsMediaServiceWeb服务组件IIS6.01.2.8.客户端运行环境要求推荐配置CPUPentiumIV2.8G以上硬盘2G硬盘空间内存IG或更高DirectXDirectX9.OC显卡独立显卡32M以上显存IEIE6.0+SP2OfficeOffice2003+SP2操作系统WindowsXPHome/Professional+SP2多媒体视频采
6、集设备，声卡，麦克风注：本配置为客户端同时打开4路视频标准配置。如打开9路视频，请选用PentiumXeon3.0IG以上内存，256M显存独立显卡。如为主席端同时打开25路视频，请选用Xeon3.2G以上CPU,2G内存，512M、128位显存独立显卡。Office为文档共享用1.2.9.会议室型会场效果图会议室级别的应用中，客户端硬件外设应按照以下进行配置：1）音频设备音频输入设备：应选用定向麦克或会议麦克风，这些麦克风具有方向性好、啸声抑制等性能，适合作为会议室级别视频会议的音频输入设备。音频输出设备：采用会议音响系统或质量较好的音箱等设备。2）视频设备视频输入设备：选用较高端的模拟摄像
7、头，通过视频采集卡将采集信号输入到客户端主机。推荐设备有SONYD70,SONYD100,威克D80等模拟摄像头和Osprey200/210等视频采集卡。会议室效果图（一）会议室效果图（二）大会议室设备清单及设备连接图（I（X）平以上）序号名称配置1计算机终端双核2.0,2G内存，512M显存（带S端子和DVl输出），配置独立声卡（SB128）,WINXP+SP22摄像头会议型，旋转、变焦控制3视频采集卡OSPrey210采集卡4定向麦克带幻象电源、带电源开关5等离子彩电42寸高清晰度等离子电视，支持1024*768,超宽视角：水平140度，垂直55度6投影机高亮度3500流明，1024*76
8、8分辨率，4：37专业调音台10路MIC/4立体声/4编组8音箱吸顶两分频扬声器9专业功放器2*350W备注：1、每个大会议室一台计算机上最多可以同时接入4个摄像头。2、每个会议室显示设备可以选用等离子或投影仪。3、具体接线图如下：大会议室设备接线图O*PF采集# AV/SCfWAMSSoayD-TDp视身分”3(%造.VGAlf(I)声卡人弥 MICMn 一kMtfL出当 HHHlC二J 西百H小会议室设备清单及设备连接图（小于100平）序号名称配置1计算机终端双核2.0,2G内存，WINXP+SP22摄像头会议型，旋转、变焦控制3视频采集卡0sprey210采集卡4无线会议麦克无线1拖45
9、投影机高亮度3500流明，1024*768分辨率，4：36音箱备注：1、设备连接图参见大会议室设备连接图桌面型会场设备清单及设备连接图序号名称型号推荐配置旌/备注1计算机终端双核2.0.256M内存，WIN2000操作系统，WinSP41推荐2USB摄象头罗技5000USB130万像素以上CCD1推荐3耳麦创新HS3001推荐具体连接图如下:1.3.视维视频会议系统解决方案要点1.3.1.高可靠性系统设计结构紧凑简单，级联层次少，稳定性高。整体系统经受了大规模测试和实际应用的考验，证明性能稳定可靠，可支持长时间无故障运转。1.3.2.超大容量视维系统是当前国内单服务器支持同时在线客户数量最大的
10、系统，经过实际测试和应用，视维系统视频服务器可以支持300个用户并发的会议，并具备1200路音视频的交换能力。通过服务器级联的应用，视维系统可以支持数千用户的并发。1.3.3.高性能和高品质国内率先采用H.264技术和GIPS语音引擎的厂家，在有限的带宽条件下提供最优秀的视频质量和多方音频效果。XML技术的使用，使视维系统具备了动态的文档共享能力，使培训等业务身临其境。1.3.4.高灵活性视维系统视频服务器可以支持多个会议同时召开。视维系统的级联架构是非常灵活的，视频服务器级可以独立运行，又可以成为一个级联的一部分。一台服务器级可以做主服务器又可以做从服务器，因此可以很方便的根据需要随时配置和
11、调整级联结构，以适应各种会议模式，并充分利用已有的服务器资源。1.3.5.合理的网络流量控制通过级联架构，视维系统合理的将网络负载分担到每个服务器，一般来讲，对于级联会议室，用户可就近登录到本地服务器，不必占用消防总队广域网的带宽。而级联服务器之间，一般仅仅有少量的音视频数据交换，因此不会对消防总队广域网造成过多的网络负载。1.3.6.很好的兼容H.323系统视维系统内置H.323模块,可以与主流的H.323设备互联,例如，Polycom,TandbergzSony,中兴，Radvision,等设备。这样系统可以很容易的与省原有的PolycomH.323会议系统对接。1. 3.7.与企业门户系统进行集成视维系统可以与现有企业信息门户系统对接。1.4. 视维视频会议系统扩容能力如前所述，视维系统单台服务器能力可支持300个会议节点同时在线，可以在将来通过购买额外的用户许可，轻松地扩容会议节点，而不再需要购买额外的服务器，仅需要对网络设施进行适当扩容。
