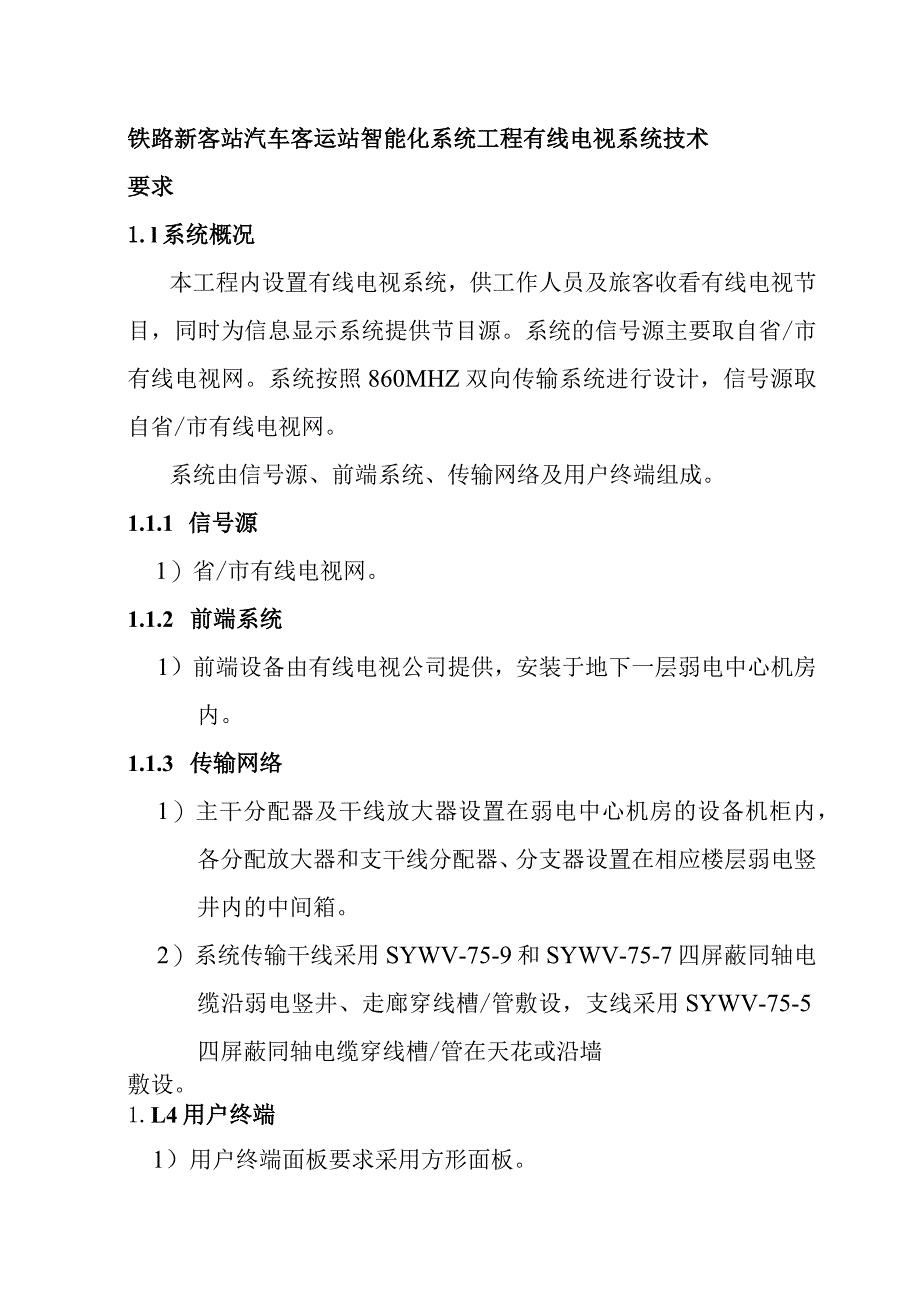

1、铁路新客站汽车客运站智能化系统工程有线电视系统技术要求1.l系统概况本工程内设置有线电视系统，供工作人员及旅客收看有线电视节目，同时为信息显示系统提供节目源。系统的信号源主要取自省/市有线电视网。系统按照860MHZ双向传输系统进行设计，信号源取自省/市有线电视网。系统由信号源、前端系统、传输网络及用户终端组成。1.1.1 信号源1）省/市有线电视网。1.1.2 前端系统1）前端设备由有线电视公司提供，安装于地下一层弱电中心机房内。1.1.3 传输网络1）主干分配器及干线放大器设置在弱电中心机房的设备机柜内，各分配放大器和支干线分配器、分支器设置在相应楼层弱电竖井内的中间箱。2）系统传输干线采

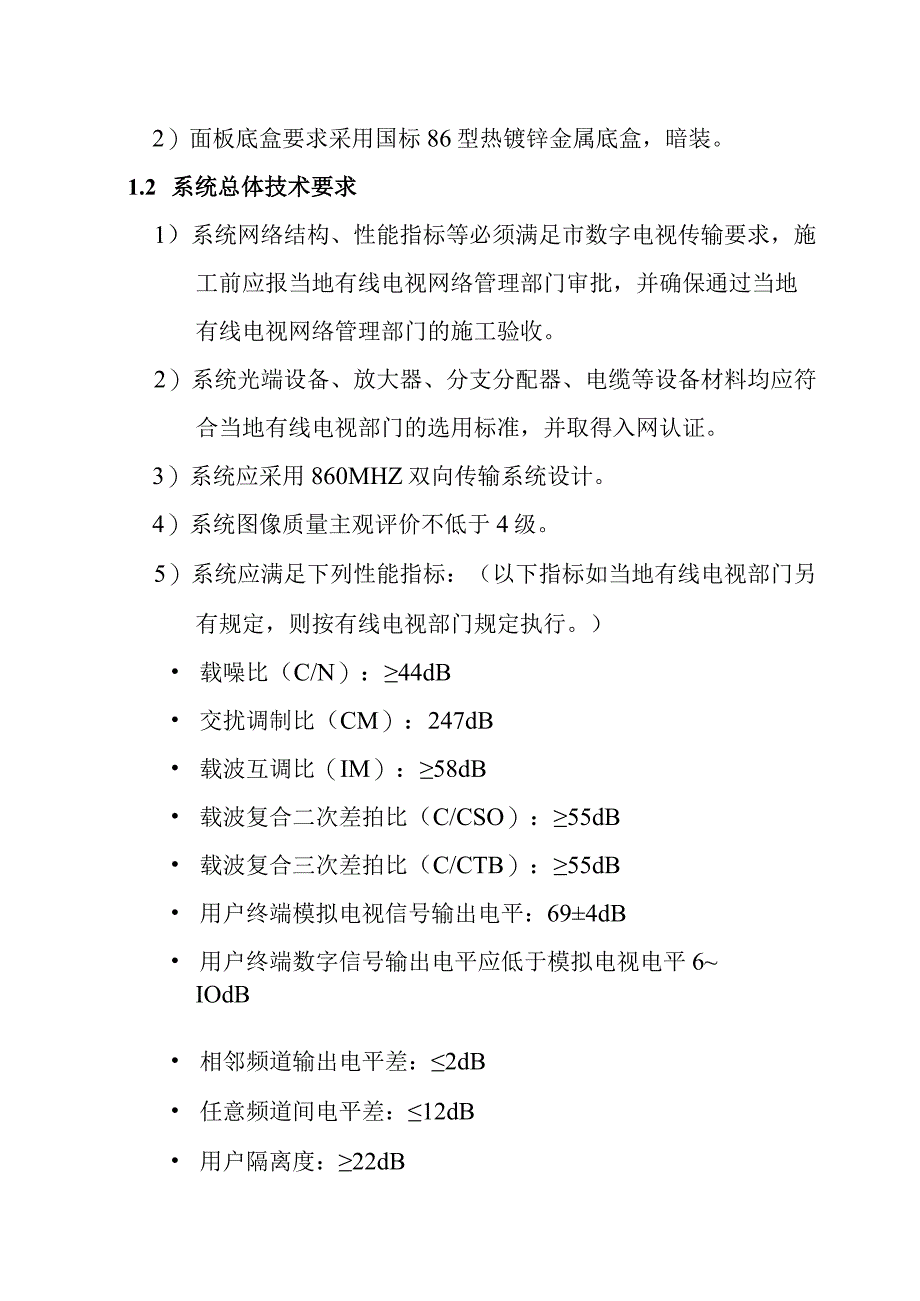

2、用SYWV-75-9和SYWV-75-7四屏蔽同轴电缆沿弱电竖井、走廊穿线槽/管敷设，支线采用SYWV-75-5四屏蔽同轴电缆穿线槽/管在天花或沿墙敷设。1.L4用户终端1）用户终端面板要求采用方形面板。2）面板底盒要求采用国标86型热镀锌金属底盒，暗装。1.2 系统总体技术要求1）系统网络结构、性能指标等必须满足市数字电视传输要求，施工前应报当地有线电视网络管理部门审批，并确保通过当地有线电视网络管理部门的施工验收。2）系统光端设备、放大器、分支分配器、电缆等设备材料均应符合当地有线电视部门的选用标准，并取得入网认证。3）系统应采用860MHZ双向传输系统设计。4）系统图像质量主观评价不低于

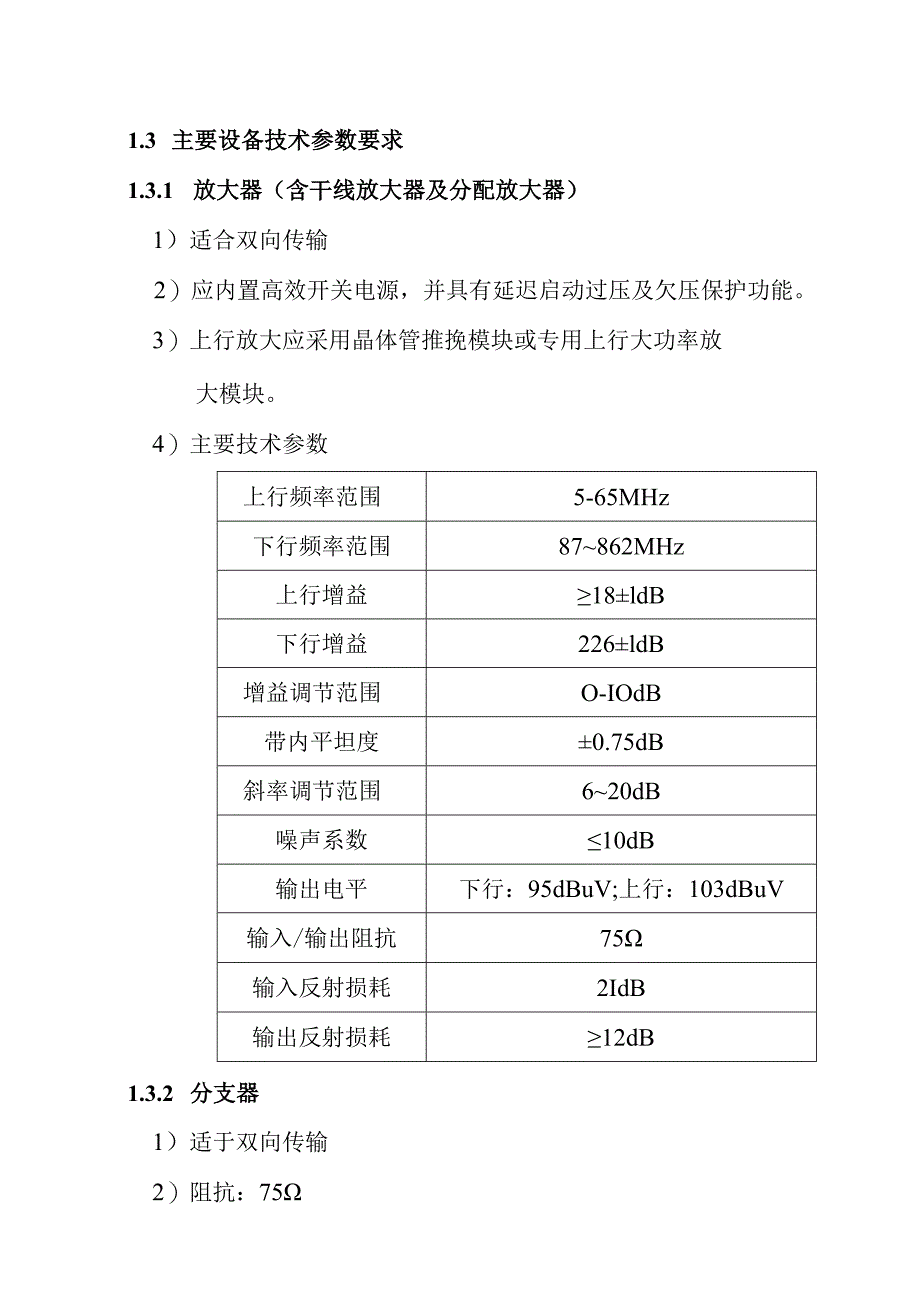

3、4级。5）系统应满足下列性能指标：（以下指标如当地有线电视部门另有规定，则按有线电视部门规定执行。） 载噪比（C/N）：44dB 交扰调制比（CM）：247dB 载波互调比（IM）：58dB 载波复合二次差拍比（C/CSO）：55dB 载波复合三次差拍比（C/CTB）：55dB 用户终端模拟电视信号输出电平：694dB 用户终端数字信号输出电平应低于模拟电视电平6IOdB 相邻频道输出电平差：2dB 任意频道间电平差：12dB 用户隔离度：22dB1.3 主要设备技术参数要求1.3.1 放大器（含干线放大器及分配放大器）1）适合双向传输2）应内置高效开关电源，并具有延迟启动过压及欠压保护功能。
4、3）上行放大应采用晶体管推挽模块或专用上行大功率放大模块。4）主要技术参数上行频率范围5-65MHz下行频率范围87862MHz上行增益18ldB下行增益226ldB增益调节范围O-IOdB带内平坦度0.75dB斜率调节范围620dB噪声系数10dB输出电平下行：95dBuV;上行：103dBuV输入/输出阻抗75输入反射损耗2IdB输出反射损耗12dB1.3.2 分支器1）适于双向传输2）阻抗：753）频率范围:5-100OMHz4）反向隔离度：30dB5）不输出端口应设置终端器6）连接插座：F型1.3.3 分配器1）适于双向传输2）阻抗75。3）频率范围：51000MHz4）平衡输出5）二
5、分配损耗:3.5dB,四分配损耗:7,5dB6）不输出端口应设置终端器7）连接方式：F型1.3.4 线缆1）网络干线电缆采用SYWV-75-9/SYWV75-7四屏蔽物理发泡同轴电缆，各用户终端的线缆采用SYWV-75-5四屏蔽国标同轴电缆。2）同轴电缆应符合国家标准GB12269-90要求。3）同轴电缆防火等级：阻燃。1.4主要设备材料表序号设备名称单位数量备注1有线电视终端插座个602射频放大器个13双向四分支器个154双向四分配器个55终端插座个166SYWV-75-7批17SYWV-75-9批18SYWV-75-5批19有线电视分支分配器箱台410MT25热镀锌金属线管（含安装支架、附件）批111MT20热镀锌金属线管（含安装支架、附件）批1备注：本表设备材料数量仅供参考。
